可调式等离子管材切割工装设备

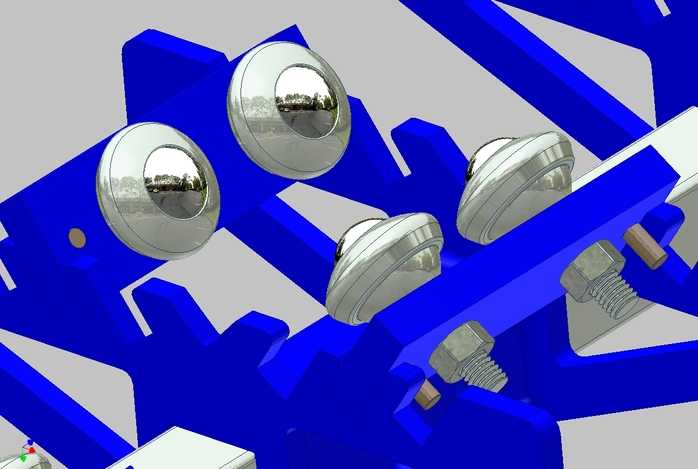

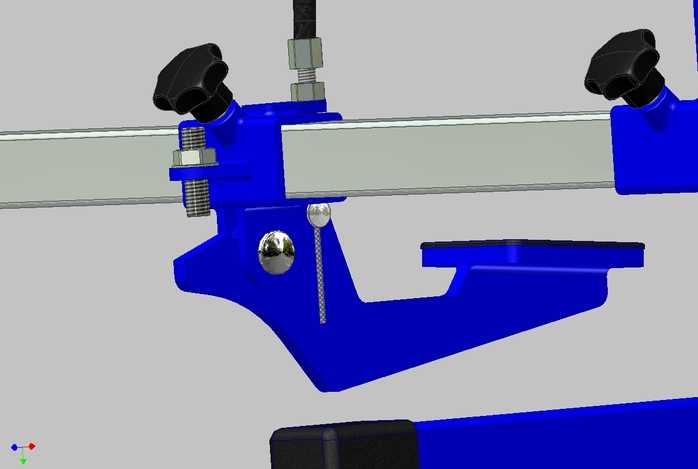

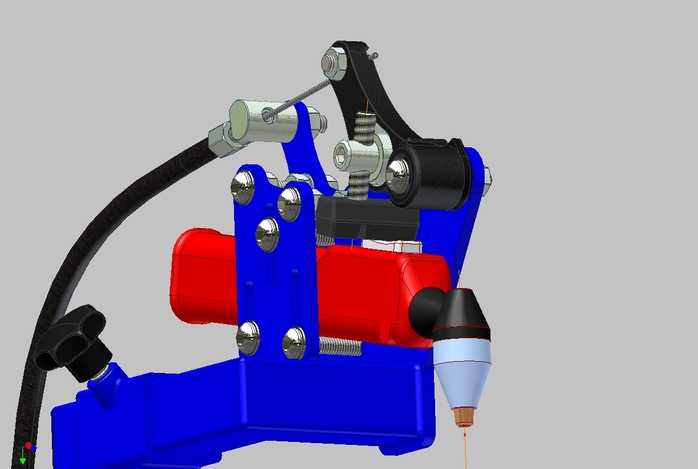

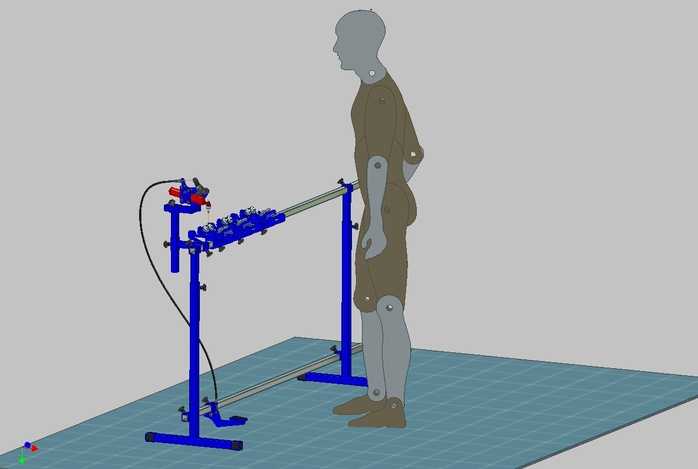

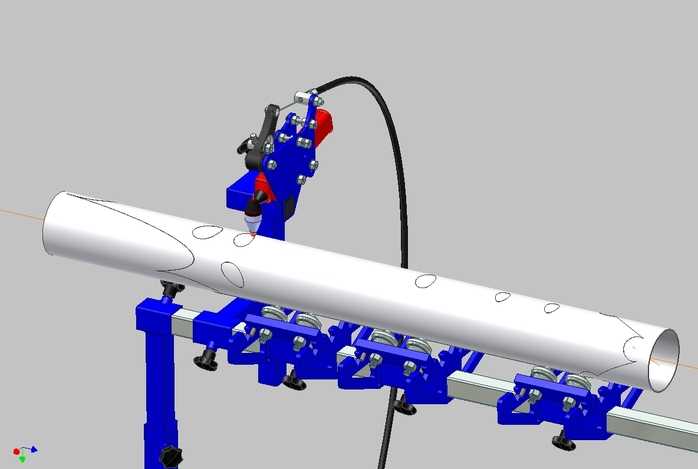

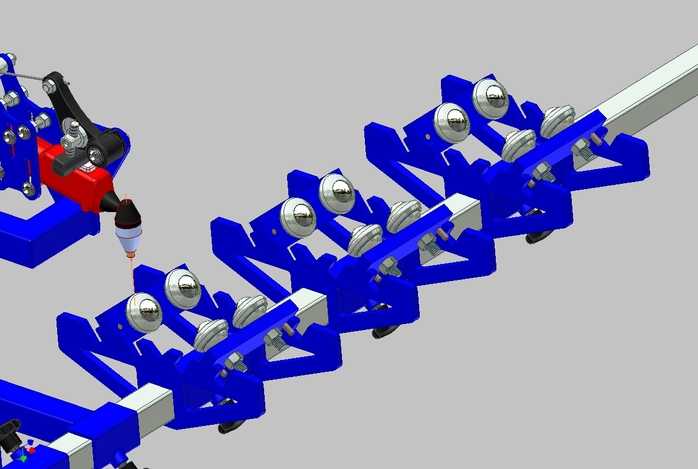

本模型为适配等离子切割作业的管材专用切割工装，整体采用三维参数化建模完成，从结构设计到装配验证均在三维软件环境中完成全流程搭建，可直观呈现设备的实际使用形态与人机适配关系。建模过程中首先完成核心功能模块的拆分设计，将整体结构划分为切割头安装座、管材夹持定位组件、高度可调支撑立柱、横向滑移导轨、底部稳定底架五个核心部分，各部件之间的装配约束完全匹配实际机械连接逻辑，可清晰展示各组件的运动调节逻辑：支撑立柱可沿竖直方向调整高度，适配不同操作身高与不同管径的切割需求；横向导轨可带动夹持组件沿管材轴向滑移，满足不同长度管材的多点位切割定位需求；夹持组件采用多组可调压块结构，可适配不同直径的圆形管材装夹，保证切割过程中管材不会出现偏移晃动。渲染阶段采用写实材质赋予方案，支撑框架部分赋予深蓝色金属烤漆材质，还原工业工装设备的常规外观质感，导轨部分赋予亮面金属材质体现加工件的光洁度，等离子切割头部分区分塑料绝缘部件与金属导电部件的材质差异，线缆部分采用黑色橡胶材质还原真实管线的柔韧质感，底部操作平台赋予网格防滑地台材质，搭配标准人体模型进行人机尺度校验，直观展示设备操作时的站立位置、操作高度与作业空间范围，验证结构设计的人机合理性。设计思路围绕等离子管材切割的实际作业痛点展开，传统手持等离子切割管材时容易出现切口歪斜、定位不准、长时间手持操作疲劳的问题，本工装通过稳定的支撑结构与可调定位组件，将等离子切割头固定在可调节的支架上，配合管材夹持定位结构，可保证切割路径的直线度与切口平整度，同时降低操作人员的劳动强度，整体结构采用标准型材拼接的设计思路，零部件加工难度低，装配逻辑简单，具备较高的实际落地可行性，模型完整还原了各部件的连接细节、调节结构的运动逻辑，可直接用于工装方案的展示、结构优化与加工参考。
