焊缝计数辅助焊接工装设备设计

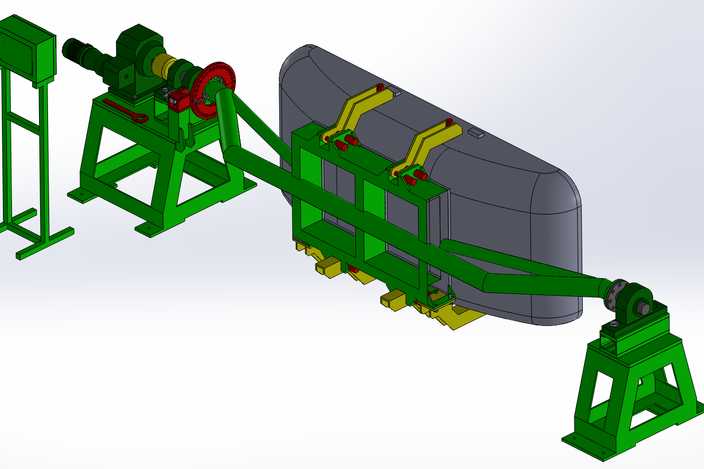

本作品为辅助焊接作业的专用工装设备，采用三维参数化建模方式完成整体结构搭建，建模过程中对各功能模块进行独立装配校验，确保各部件运动无干涉、安装定位精准。模型整体以焊接钢结构机架为主体承载结构，机架采用方管型材拼接的框架式设计，既保证足够的结构刚性，又合理控制整体重量，机架表面赋予深绿色金属漆材质，还原工业设备真实的涂装质感，金属构件的边缘做了符合工艺要求的倒角处理，避免锐边结构带来的安全隐患。设备左侧设置独立的电气控制柜体，柜体采用薄钢板折弯成型的结构设计，表面做喷塑处理，柜体与主机架之间预留走线空间，方便电气线路的布设与后期维护。动力传动模块集成了驱动电机、带轮传动副、回转支撑结构，带轮部分赋予红色橡胶材质与金属轮毂材质，清晰区分不同功能的零件，传动结构的传动比经过合理匹配，可满足焊接作业时工件回转的速度需求。工件装夹模块采用多组可调式定位夹具，夹具的压头部分赋予黄色聚氨酯防滑材质，既可以牢固夹持待焊接的弧形工件，又能避免夹持力过大造成工件表面损伤，夹具的安装位置可沿机架上的导轨进行调节，适配不同尺寸规格的工件装夹需求。设备末端设置从动回转支撑座，与主动端的传动结构形成双端支撑，保证长尺寸工件回转过程中的稳定性，避免工件悬臂过长产生的挠度变形影响焊接精度。设计过程中充分考虑操作员的作业便利性，集成的焊缝计数功能可对焊接完成的焊缝数量进行自动统计，帮助操作员实时掌握焊接作业进度，避免漏焊、错焊问题的发生，整体结构布局紧凑，各操作位置预留足够的作业空间，符合人机工程学设计要求。渲染阶段采用工业场景常用的柔和环境光，搭配定向主光源突出设备的结构轮廓与材质质感，各部件的装配关系清晰可见，可直接用于焊接工装的方案展示、结构优化以及生产加工参考。
