弯柄式等离子切割炬结构设计

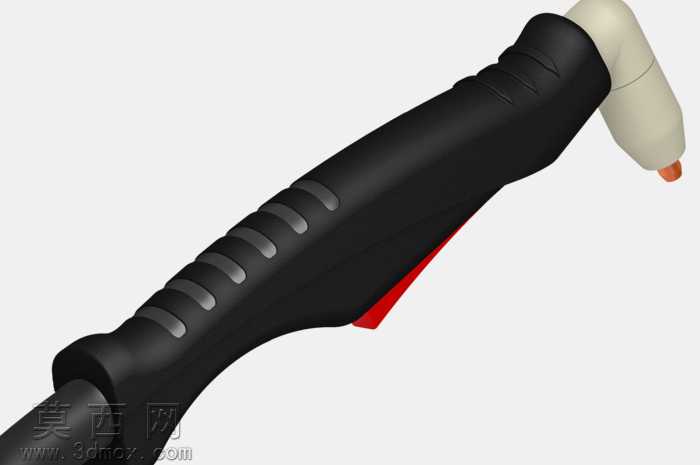

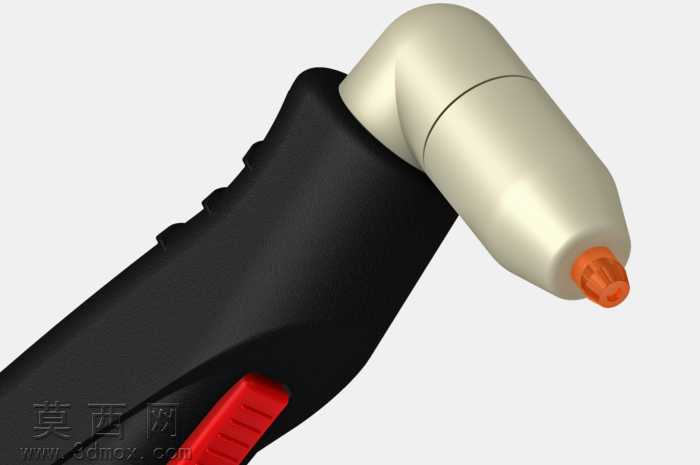

本作品为手持弯柄式等离子炬的三维结构设计，整体建模围绕实际焊割作业的人机操作需求展开，采用Autodesk Inventor完成全参数化建模，完整还原了等离子炬从握持端到作业端头的全部结构细节。建模过程中首先依据手持工具的人机工程学尺寸确定整体轮廓：手柄部分采用符合人手握持弧度的弯型曲面设计，表面设置多道平行的内凹防滑槽，建模时通过扫掠、阵列特征完成防滑结构的均匀排布，既保证外观的规整性，也还原了实物增大握持摩擦力的功能设计。手柄侧方的红色扳机结构采用独立零件建模，通过装配约束还原其与手柄主体的活动配合关系，扳机边缘做圆角过渡处理，避免操作时的硌手感。炬身主体从手柄处向前平滑延伸，端头部分做弯角过渡设计，分别建模了绝缘隔热的米白色炬头外壳、端部的导电铜嘴结构，各零件之间的装配间隙控制在合理公差范围内，还原真实产品的装配逻辑。材质渲染阶段针对不同零件的材质属性做了区分设置：手柄部分采用哑光黑色橡塑材质，调整粗糙度参数模拟防滑橡胶的磨砂质感；扳机部分采用亮红色工程塑料材质，适当提高反光度凸显塑料件的光滑质感；炬头的米白色外壳采用耐高温电木材质参数，调低反光度还原隔热材料的哑光特性；端部的铜质喷嘴设置金属铜材质参数，添加轻微的做旧质感模拟实际使用后的金属色泽。整体模型结构拆分清晰，各零件的特征建模逻辑严谨，既完整呈现了等离子炬的外部造型，也通过合理的结构分层体现了手持焊割工具的设计思路，兼顾了外观还原度与结构合理性，可作为焊割工具结构设计、人机工程验证的参考模型，也可用于相关教学场景下的工具结构演示。
