高精度自紧式钻夹头结构设计

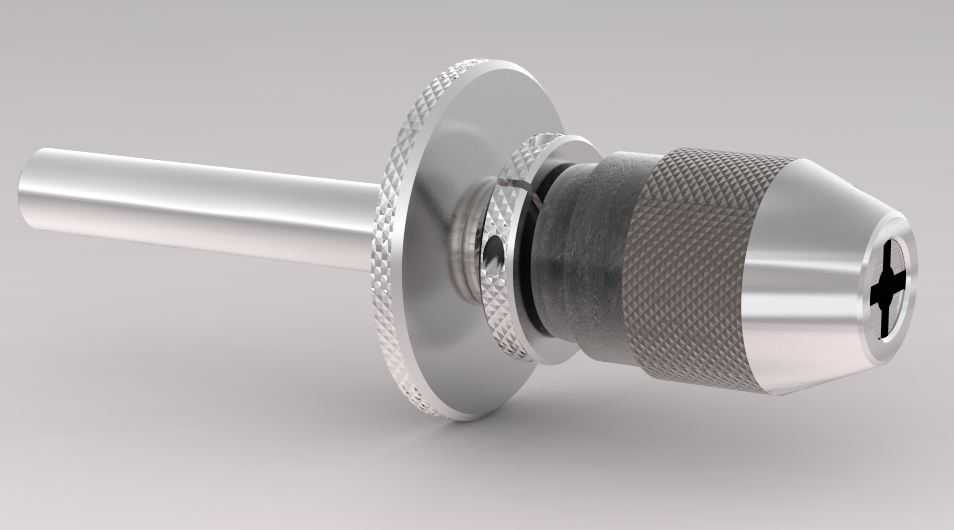

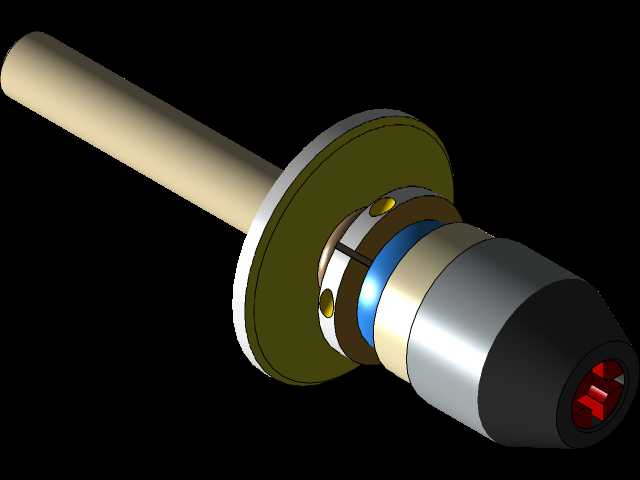

这款自紧式钻夹头是机床加工领域中用于装夹直柄刀具的核心功能部件，广泛适配台钻、手电钻、加工中心、铣床等多类带旋转输出的加工设备，承担着夹持钻头、铰刀、丝锥等直柄切削刀具的核心作用，是机械加工、五金维修、家装施工、模具制造等场景中不可或缺的配套工装部件。在实际加工场景中，钻夹头的夹持稳定性直接决定了加工精度与作业安全，若夹持力不足极易出现刀具打滑、飞脱的风险，不仅会造成工件报废，还可能引发操作安全事故，因此该款钻夹头在设计阶段就围绕夹持可靠性、操作便捷性、装夹适配性做了多轮结构优化。从功能特性来看，这款钻夹头采用自紧式结构设计，依靠钻削过程中产生的轴向切削反作用力自动驱动夹爪收紧，刀具承受的切削负载越大，夹爪对刀具柄部的夹持力就越强，从根源上避免了普通扳手钻夹头需要反复手动锁紧、大负载下容易松脱的问题。夹爪部分采用三爪同心同步收拢结构，三个夹爪沿圆周120度均匀分布，收拢过程中始终保持同轴运动，可保证装夹后刀具的回转跳动量控制在极小范围内，有效保障钻孔、铰孔等工序的加工精度，减少刀具偏磨带来的损耗。夹爪的夹持接触面做了细密的滚花纹理处理，可大幅提升与光滑刀具柄部的接触摩擦力，即使在高速旋转、大进给量的重切削工况下，也能牢牢锁紧刀具不打滑。从设计思路来看，这款钻夹头采用分体式模块化结构，主要由直柄连接轴、锁紧调节套、夹爪座、三瓣夹爪、防尘挡圈几个核心部分组成。连接轴部分采用标准直柄设计，可适配绝大多数常规机床的主轴锥孔转接套、电钻输出轴的装夹尺寸，安装时无需额外定制转接件，通用性极强。中部的滚花调节套采用大直径网纹滚花设计，即使操作人员手上沾有切削液、油污，也能轻松转动调节套完成刀具的初步装夹与拆卸，无需额外搭配专用扳手，大幅提升换刀效率。夹爪与夹爪座之间采用精密螺旋斜面配合，转动调节套时可驱动三个夹爪沿斜面同步轴向移动，实现不同直径柄部刀具的装夹，夹持范围覆盖常规加工场景下的绝大多数小直径直柄刀具规格。靠近连接轴一侧设置了带滚花的防尘挡圈，可有效阻挡加工过程中产生的金属切屑、粉尘进入夹头内部的配合间隙，避免夹爪卡滞、调节不畅的问题，延长产品的使用寿命。从外形尺寸与安装边界来看，这款钻夹头的整体轴向长度经过优化设计，在保证足够夹持行程与结构强度的前提下，尽可能压缩了整体长度，可有效减少装夹后的刀具悬伸量，提升加工系统的整体刚性，减少高速旋转时的振动。最大外径控制在合理范围内，即使在狭小的加工空间内也能灵活操作，不会与工件、夹具发生干涉。连接直柄的直径采用行业通用标准尺寸，可直接插入对应规格的主轴孔内锁紧，安装后整体同轴度表现优异，可适配最高数千转的旋转加工工况，无论是家用轻型手电钻的低速钻孔作业，还是工业级台钻、加工中心的高精度加工作业，都能稳定发挥夹持性能。整体外观采用金属材质打造，外露金属表面做了精细的抛光与防锈处理，既具备工业部件的硬朗质感，也能在长期使用中抵御切削液、潮湿环境带来的锈蚀问题，兼顾实用性与耐用性。
