管道系统用焊接支管台结构设计

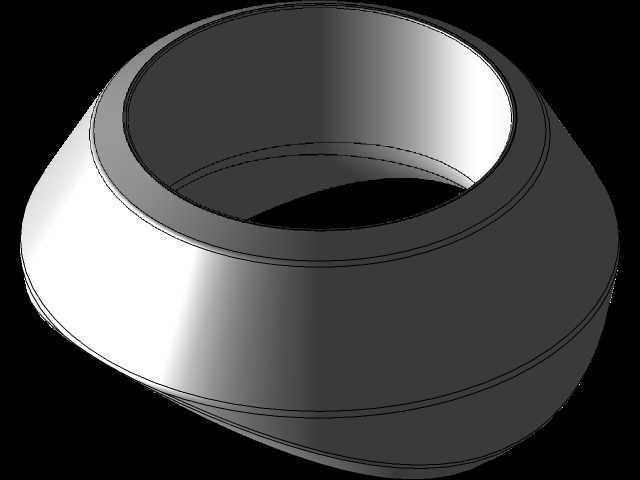

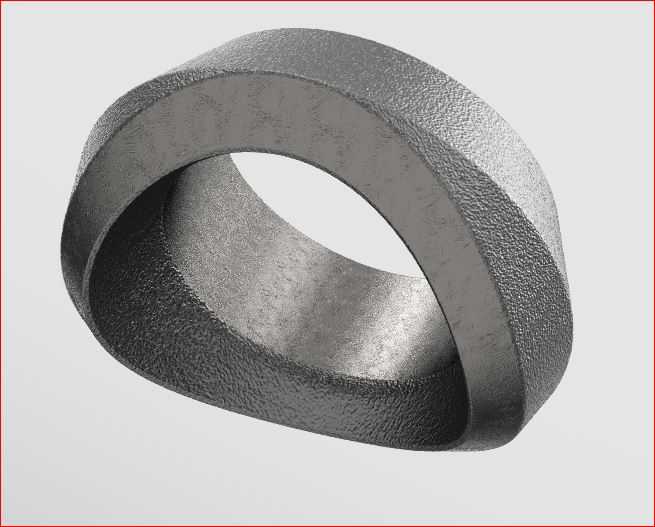

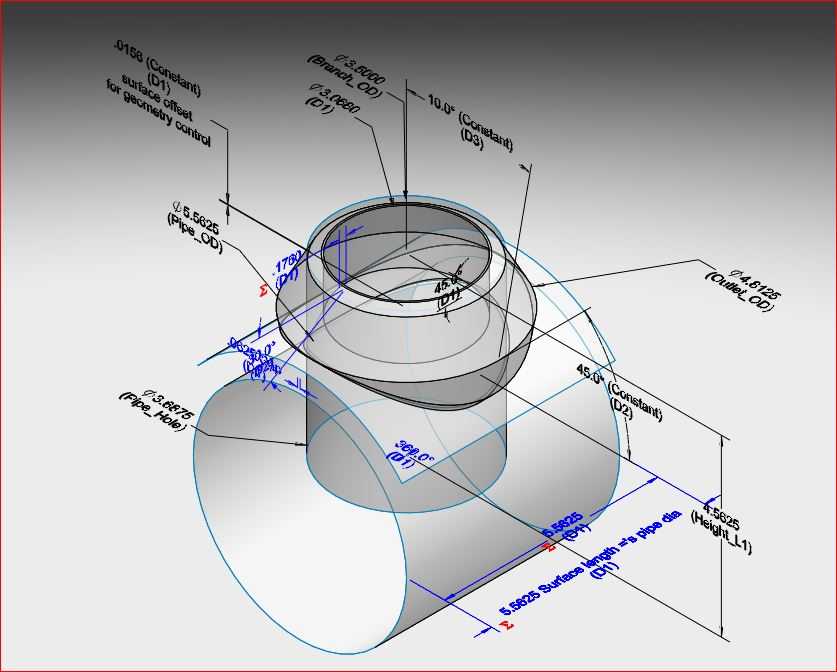

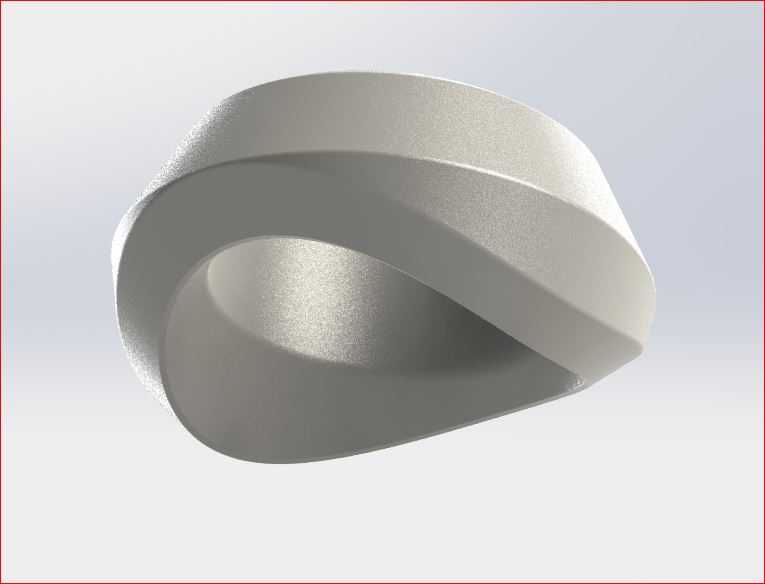

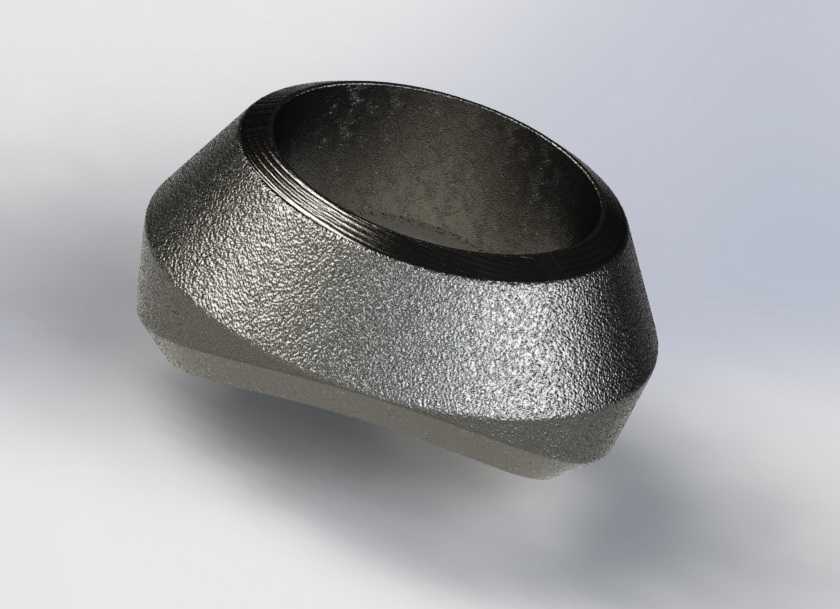

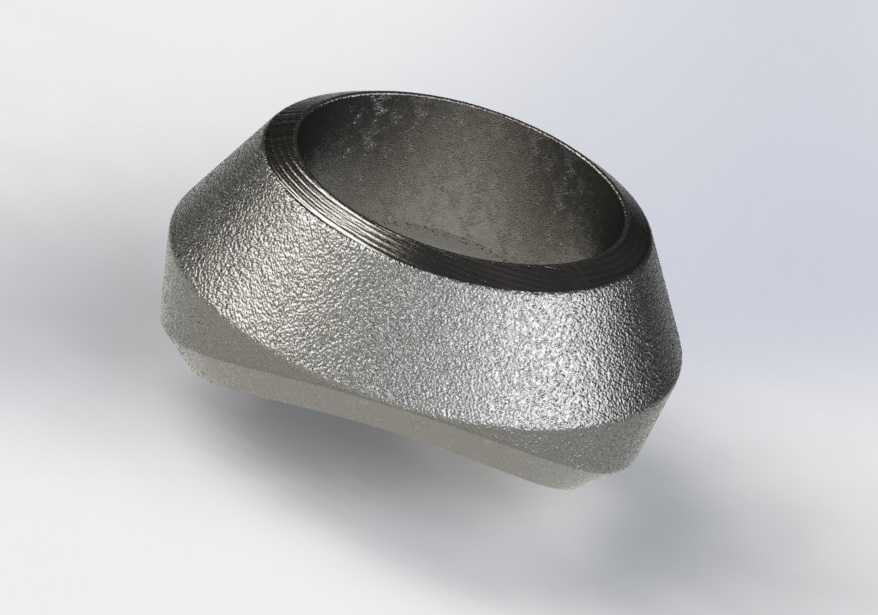

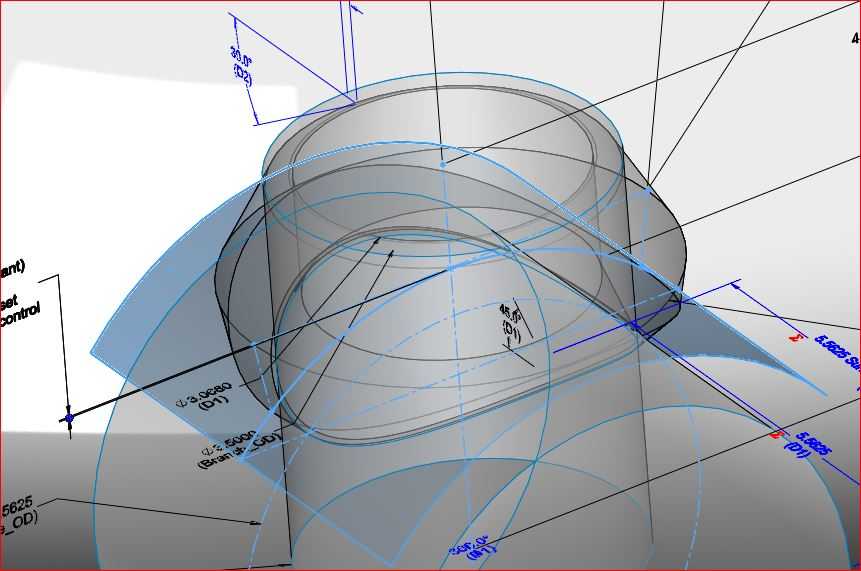

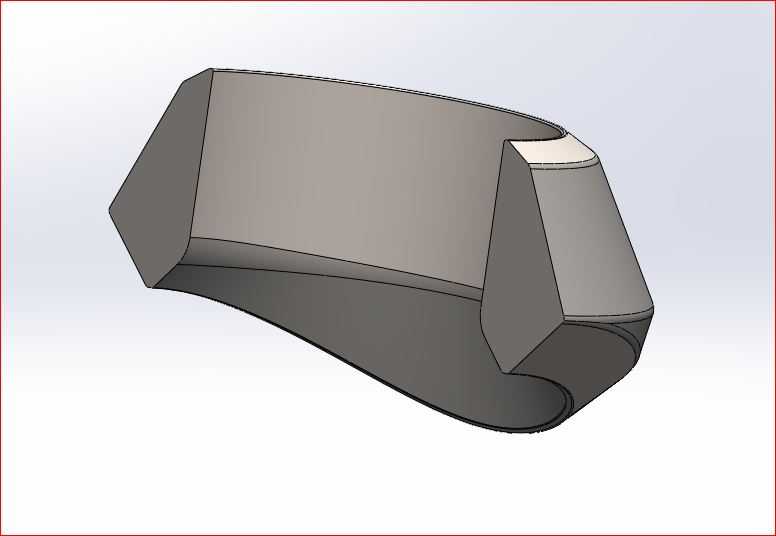

焊接支管台是工业管路系统中应用极为广泛的支管连接补强类管件，主要应用于石油化工、电力冶金、市政给排水、船舶建造等领域的压力管道布设场景，用于在主管道上引出支管时替代传统的异径三通、补强板等连接结构，解决大口径主管接小口径支管时的应力集中、焊接难度大、承压能力不足等实际工程问题。在实际管路布设中，当主管与支管的管径差超过一定比例时，直接在主管上开孔焊接支管会造成开孔处的结构强度大幅下降，承压状态下极易在焊缝位置出现应力开裂，而焊接支管台通过整体锻造成型的结构，能够在开孔位置形成平滑的过渡补强，有效分散管路运行过程中的内压应力、管道振动载荷以及温度形变产生的附加应力，大幅提升管路节点的结构可靠性与使用寿命。该焊接支管台采用马鞍形贴合面设计，底部轮廓完全匹配主管外壁的弧度，安装时能够与主管外壁实现紧密贴合，无需额外加工适配坡口即可完成组对焊接，大幅降低现场施工的组对难度，减少焊接填充量，同时保证焊缝位置的熔接质量，避免出现焊接间隙过大导致的夹渣、未焊透等缺陷。产品整体采用环形厚壁结构设计，内部流道为平滑过渡的圆弧曲面，能够有效降低支管介质流入主管时的湍流阻力，减少管路运行过程中的介质冲蚀与振动噪音，相较于传统的补强板连接结构，其整体结构更紧凑，占用管路外部空间更小，适合在管路排布密集、安装空间受限的场景下使用。在安装边界设计上，该支管台的焊接端预留了标准的对焊坡口角度，适配常规的压力管道焊接工艺要求，其轴向高度与径向宽度经过优化设计，既保证了足够的补强强度，又不会过度占用支管侧的安装空间，能够适配不同压力等级的管路连接需求，可根据实际使用场景匹配对应的支管连接管径，满足从低压给排水管路到高压化工工艺管路的多场景使用需求。产品的外形经过流线型优化，外部无尖锐棱角，既能够降低生产加工过程中的成型难度，也能减少安装使用过程中的外力磕碰损伤，同时便于后期管路运维过程中的防腐保温层包覆施工，降低后期运维的作业难度。
