除尘系统配套火花避雷器三维设计

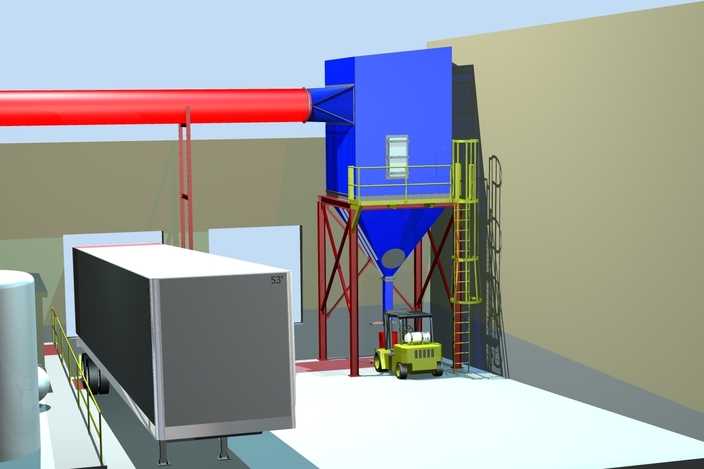

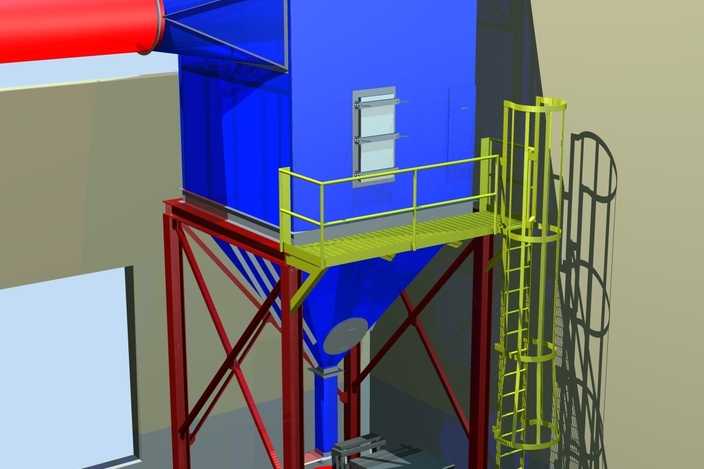

本模型围绕现有除尘系统技术改造需求展开三维设计，完整还原了工业除尘场景中火花避雷器的配套布局与设备结构。建模阶段采用参数化建模思路，先依据除尘系统的风量、管道通径参数确定火花避雷器的主体尺寸，再逐一搭建配套的袋式除尘器主体、支撑钢架、检修爬梯、操作护栏、连接管道等附属结构，所有部件的尺寸比例均参照工业实际安装规范设定，保证模型结构符合真实工程的安装逻辑。材质渲染环节针对不同部件的工业属性做了区分设置：主通风管道采用哑光红色金属漆材质，还原工业通风管道的防腐涂装效果；除尘器主体箱体采用蓝色哑光工业涂装材质，表面添加细微的磨砂质感模拟真实设备的漆面肌理；支撑钢架采用红棕色防锈漆材质，爬梯与护栏采用亮黄色安全警示涂装，清晰区分不同功能的结构部件；地面采用浅灰色环氧地坪材质，搭配场景内的货运挂车、内燃叉车等配套设备，还原除尘设备安装在厂区装卸区域的真实场景，渲染时采用柔和的顶光搭配环境漫反射，避免生硬阴影遮挡设备结构细节，让各部件的连接关系、空间位置清晰呈现。结构设计上，火花避雷器设置在主通风管道与袋式除尘器的连接段位置，可在含尘气流进入除尘器前拦截、熄灭气流中夹带的火花，避免火花进入滤袋仓引发安全隐患；除尘器下部设置锥形灰斗搭配卸灰装置，方便收集沉降的粉尘，侧面设置检修观察窗，周边预留足够的设备操作、检修空间，爬梯与护栏的尺寸符合工业安全防护标准，整体布局兼顾设备运行的功能性与日常维护的便利性。设计过程中充分考虑现有除尘系统改造的适配性，所有连接接口的尺寸可根据原有管道参数调整，无需大幅改动原有除尘管线即可完成加装，能够有效提升除尘系统的运行安全性，降低粉尘燃爆风险，适用于木工、金属打磨、粮食加工等易产生火花的产尘工况的除尘系统升级改造。
