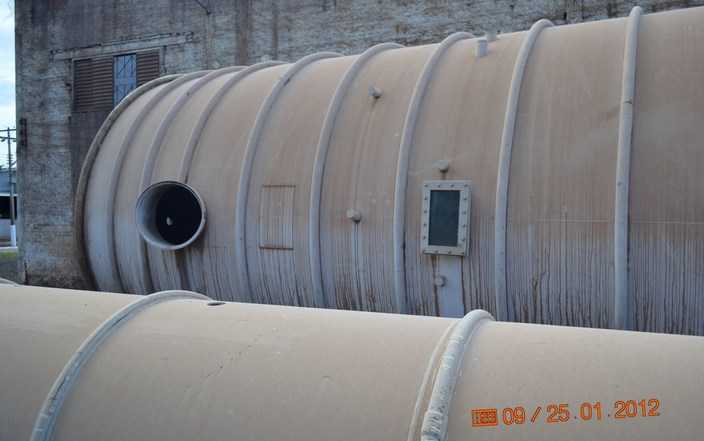

工业气体洗涤净化设备三维结构模型

本模型为工业气体洗涤净化装置，采用三维建模软件完成全参数化结构搭建，整体由立式主洗涤罐体、双组并联旋风分离组件、连接管路及外接接口共同构成。建模过程中首先完成主罐体的基础轮廓绘制，通过拉伸、抽壳特征构建圆柱形罐体主体，罐体表面的环形加强筋采用圆周阵列特征实现，保证筋条间距均匀、结构规整，罐体底部采用锥底收束设计，便于沉降污物的汇集排出，侧壁预留的进气、排气、排污接口均采用标准管路接口尺寸建模，接口处添加法兰连接结构细节，还原真实设备的装配逻辑。双组并联的旋风分离组件采用对称式布局，单个旋风分离器通过旋转放样构建上圆柱下圆锥的腔体结构，顶部的弯管连接管路采用扫掠特征完成路径建模，保证管路弯折弧度流畅，与主罐体顶部的连接位置添加焊接坡口细节，还原实际加工的工艺特征。材质渲染阶段，主罐体及分离组件均采用哑光工业灰碳钢材质，添加细微的磨砂质感与表面轻微的使用痕迹，金属管路部分调整反射参数呈现哑光金属质感，场景搭建采用浅灰色柔光背景，添加地面反射效果突出设备的立体轮廓，光影采用侧上方主光源搭配补光，清晰呈现罐体加强筋、旋风分离器锥面、管路接口的结构细节。设计思路上采用双旋风分离器前置预处理+主罐体洗涤的组合结构，含尘含杂气体先通过双旋风组件完成大颗粒杂质的离心分离，降低主罐体的洗涤负荷，再进入主洗涤罐体内完成精细化洗涤净化，对称式的双旋风布局可提升设备的处理气量，并联结构也可实现单组分离器的不停机检修，罐体的环形加强筋设计可提升薄壁罐体的结构强度，应对内部工作压力变化，各接口的位置布局充分考虑工业现场的管路排布需求，进气口位于罐体下部、排气口位于罐体顶部的设计符合气体洗涤过程的流场走向，可延长气体在罐体内的停留时间，提升洗涤净化效率。建模过程中对所有装配位置添加了配合约束，可实现结构的拆解动画演示，各零部件均保留建模参数，可根据实际处理气量需求调整罐体直径、旋风分离器规格、管路通径等参数，适配不同的工业气体净化场景。
