工业旋风分离除尘设备结构设计

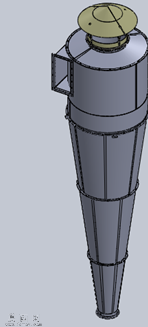

本作品为工业旋风分离除尘设备的三维结构设计，采用SolidWorks完成全参数化建模，整体遵循旋风除尘的经典气固分离原理进行结构推演，建模过程中对设备各功能部件做了完整的结构还原与装配约束校验。模型整体采用上圆柱下圆锥的经典旋风筒体结构，上部圆柱段为含尘气流的旋转分离腔室，侧面设置切向进风口结构，引导含尘气流进入腔体后形成稳定的旋转流场；顶部设置带密封结构的顶盖组件，顶盖开设中心排气出口，匹配净化后气流的排出路径，建模时对顶盖的法兰连接边、密封槽结构、加强筋做了细节还原，保证部件装配的贴合度。下部圆锥段为尘粒沉降收集段，采用多段锥度渐变的结构设计，锥壁设置纵向加强筋提升结构刚性，圆锥段底部为收尘出料口，匹配尘粒收集的功能需求。材质渲染阶段，筒体主体采用哑光工业灰碳钢材质模拟设备实际制作的金属板材质感，进风口法兰、顶盖连接边做了金属切边的高亮质感处理，整体渲染效果贴合工业设备的真实外观，无过度夸张的特效处理。设计过程中重点校验了切向进风口的角度、筒体直径与圆锥段高度的比例关系、排气芯管的插入深度等关键参数，保证结构符合旋风除尘的流场设计逻辑，各部件之间的连接法兰、螺栓孔位均做了对应匹配，可直接用于结构演示、方案汇报或后续的工程化细化设计，完整还原了旋风除尘设备从进风、旋流分离、排气到集尘的全流程结构逻辑，无冗余的无效建模特征，各部件可单独拆分查看内部流道结构。
