卧式多级离心泵成套机组结构设计

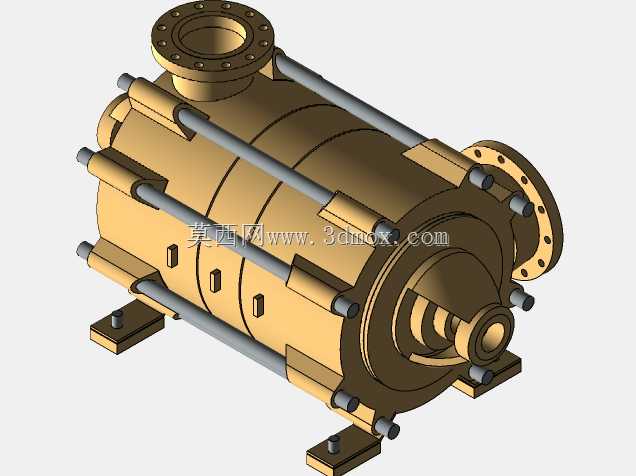

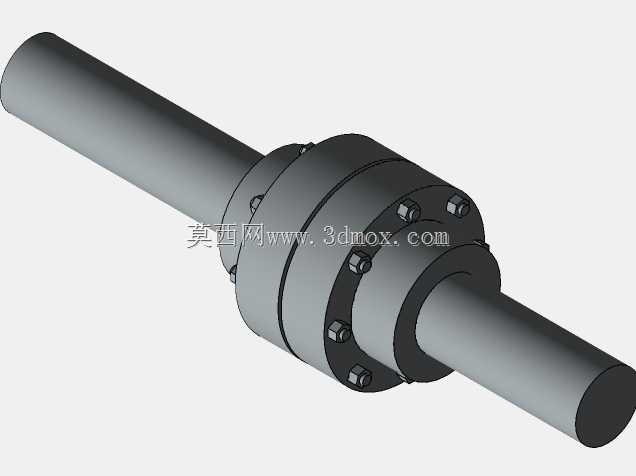

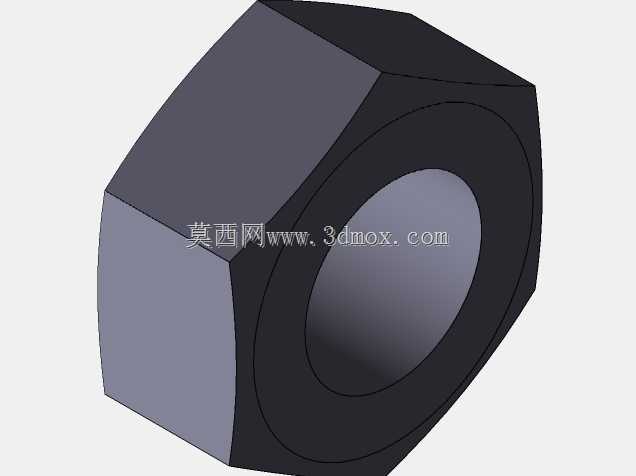

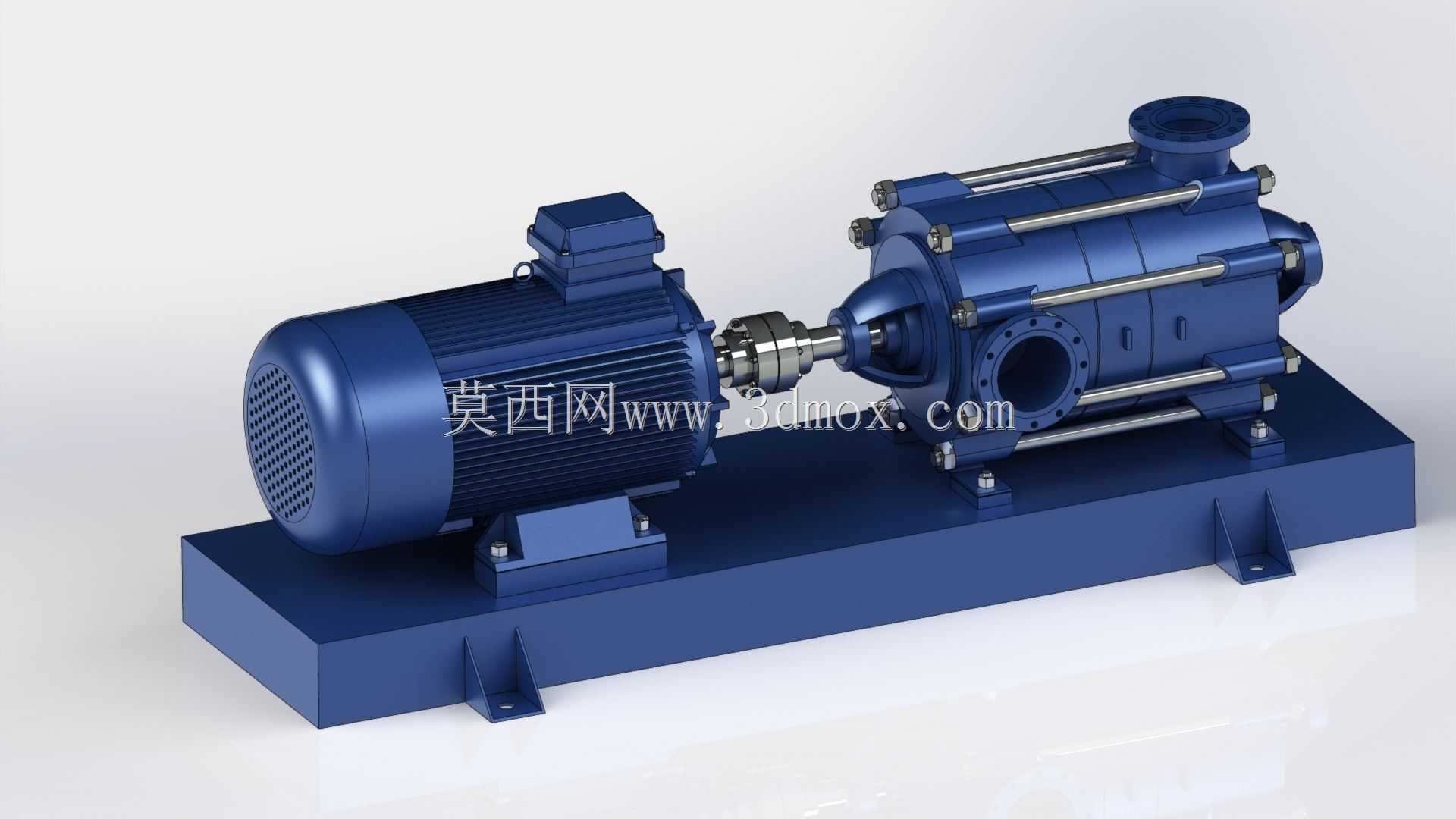

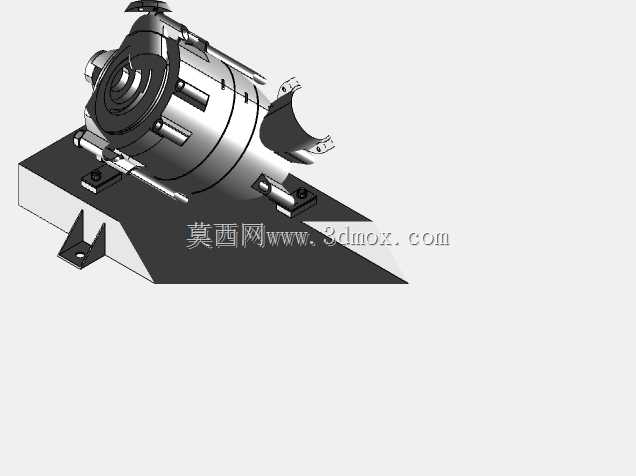

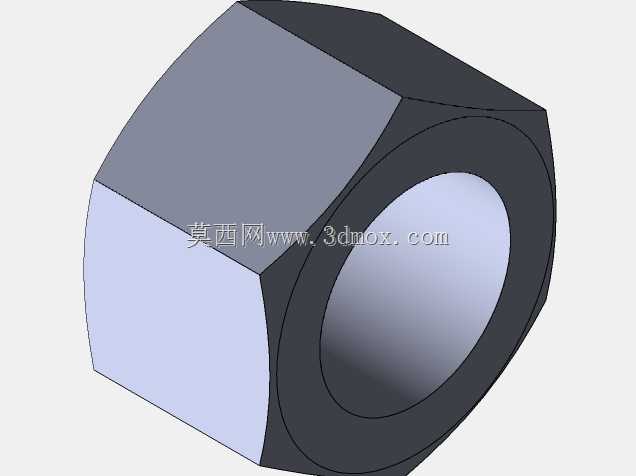

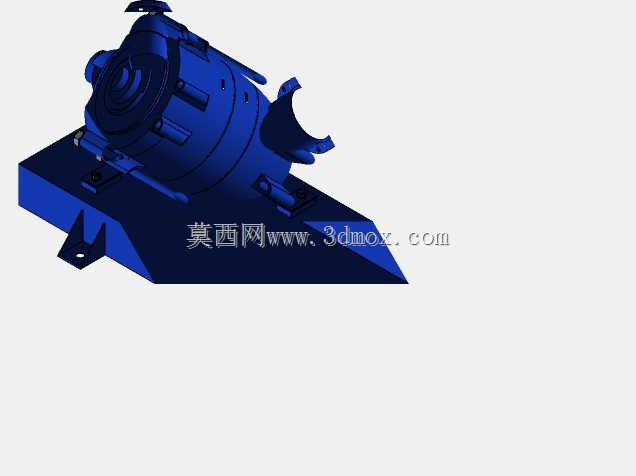

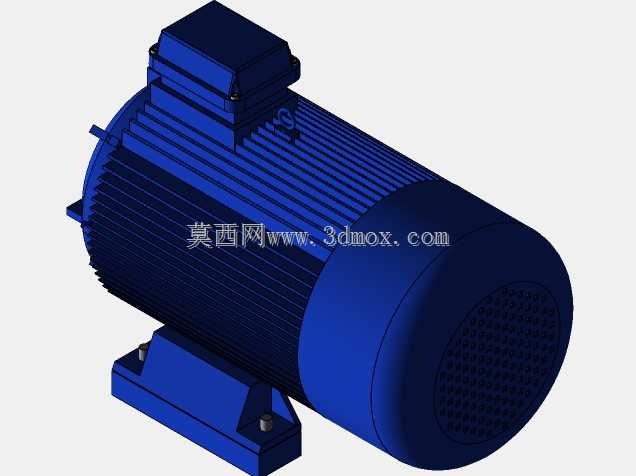

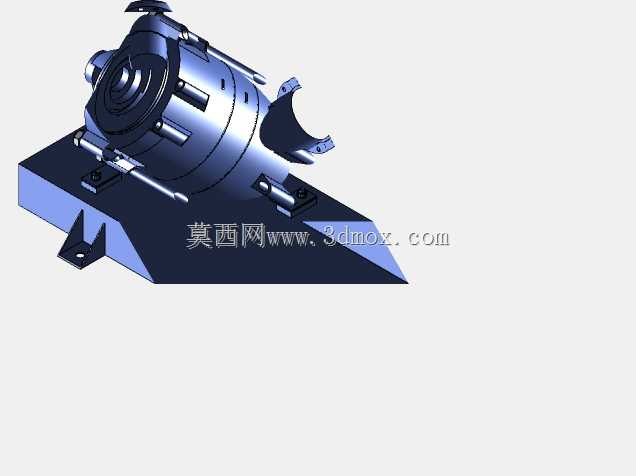

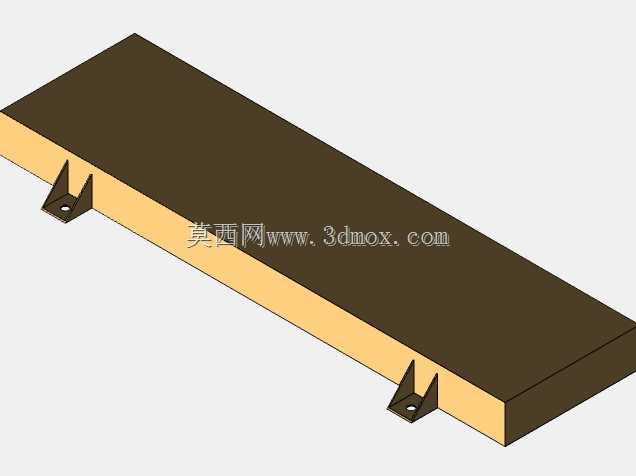

该卧式多级离心泵成套机组，主要面向城镇供水、工业循环水系统、高层建筑增压送水、暖通空调循环、消防供水以及轻工、化工领域的洁净流体输送场景，可适配输送清水或物理化学性质与水相近的介质，在常规工况下能够稳定提供持续的高压流体输出，满足长距离输水、高层供水的压力需求。整套机组采用驱动端与泵体端同轴共底座的集成式布局，驱动部分选用标准卧式三相异步电动机，通过弹性联轴器与泵体的输入轴直连，这种直联结构既减少了传动环节的功率损耗，也大幅降低了机组运行时的振动与偏心磨损风险，同时共用一体式焊接钢制底座，底座预留了对应地脚螺栓的安装孔位，安装时可直接通过膨胀螺栓或预埋螺栓固定在混凝土基础上，无需额外搭建分体式安装支架，有效压缩了现场安装的施工周期与占地空间。泵体部分采用节段式多级结构设计，通过多组叶轮的串联做功实现流体的逐级增压，相比单级离心泵能够在同等叶轮直径下获得更高的输出扬程，可满足高压力输送的工况需求；泵体的进出水口采用法兰式连接结构，进水口设置在泵体侧下方，出水口设置在泵体顶部，这种流道布局能够优化流体进入泵腔的流态，减少进水紊流带来的气蚀风险，同时也便于现场管路的对接排布。泵壳采用拉紧螺栓横向贯穿紧固的结构，各级泵段之间通过密封止口定位，既保证了泵腔的承压密封性，也便于后期拆解维护，更换叶轮、密封件等易损部件时无需整体拆卸泵体与管路。整套机组的外形轮廓规整，底座的安装支脚采用折弯加强结构，能够承受电机与泵体运行时的动载荷，避免长期运行出现底座变形、轴系偏心的问题；泵体与电机的轴系在设计时做了同轴度公差约束，联轴器处预留了合适的窜动间隙，能够补偿运行过程中热胀冷缩带来的轴长变化，降低轴承的轴向载荷。在设计过程中，重点平衡了机组的运行稳定性与维护便捷性，泵体两端的轴承组件采用油脂润滑结构，无需额外配置复杂的润滑油循环系统，日常维护仅需定期补充润滑脂即可；机械密封腔体预留了足够的散热空间，能够避免长时间运行时密封件过热失效，延长密封组件的使用寿命。同时整套机组的重心落在底座的中心区域，安装后整体稳定性好，运行时的振动幅度控制在较低区间，无需额外加装减震构件即可满足常规工业场景的安装要求，适配大多数工业厂房、供水泵站的安装空间条件，进出水口的法兰尺寸符合通用管路连接标准，可直接与同规格的工业管路对接，无需定制转换接头。
