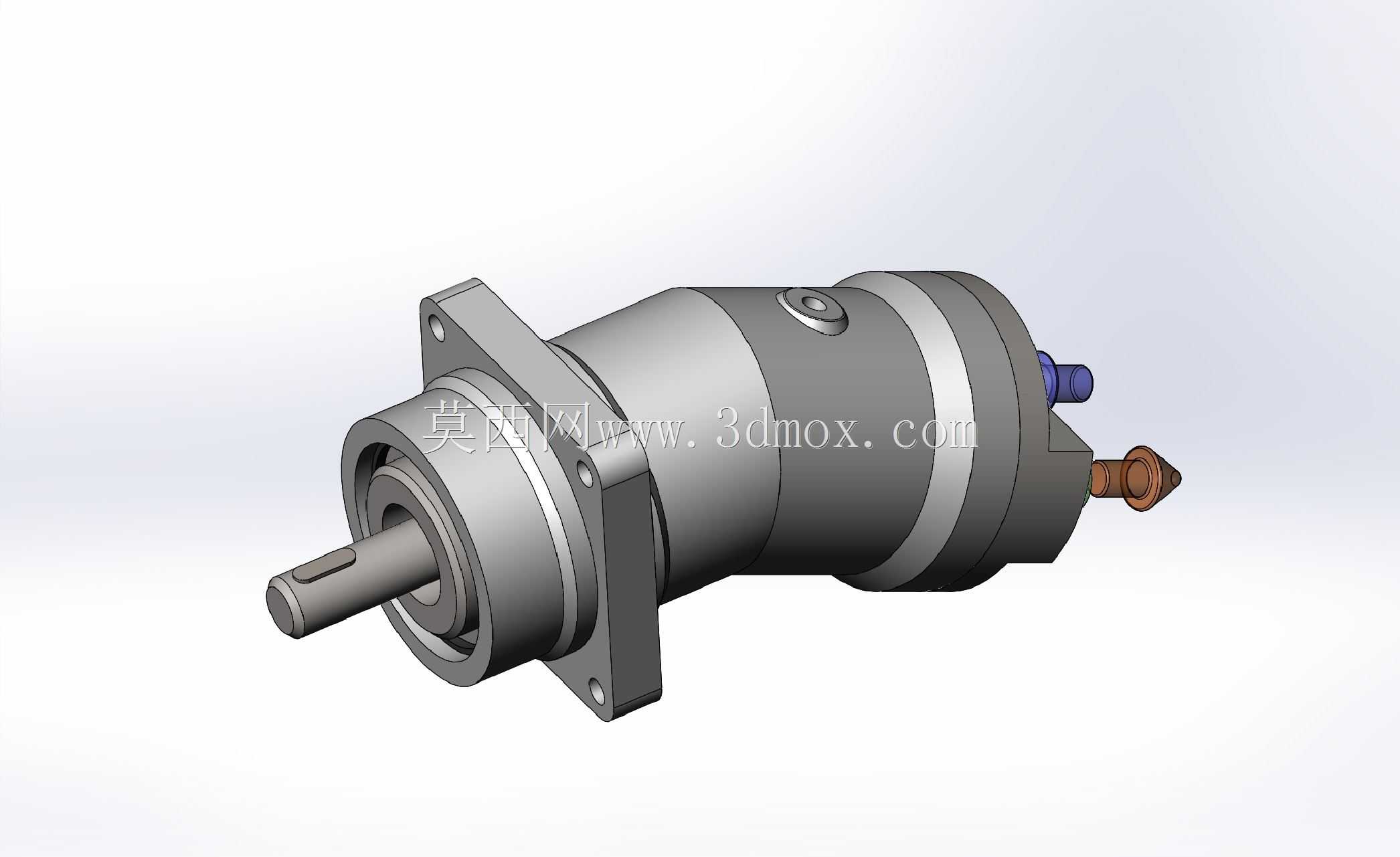

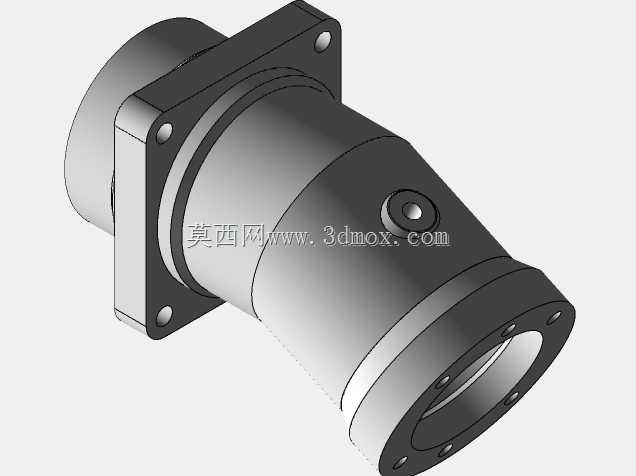

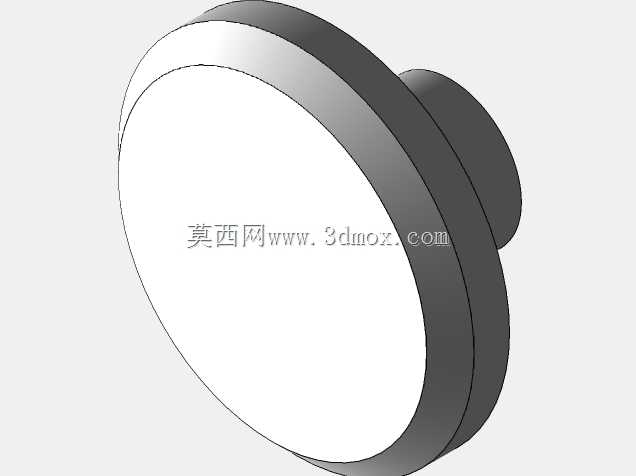

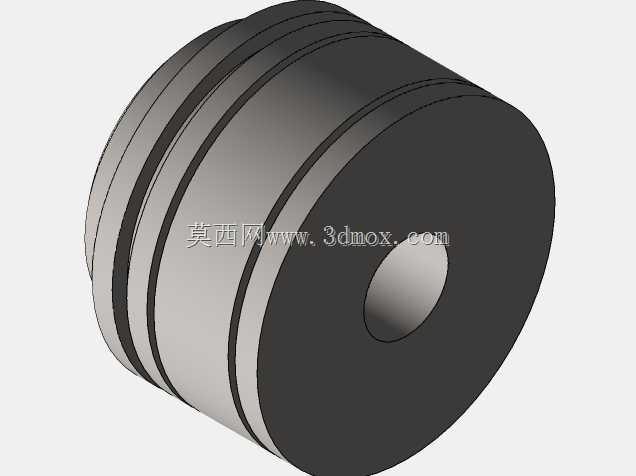

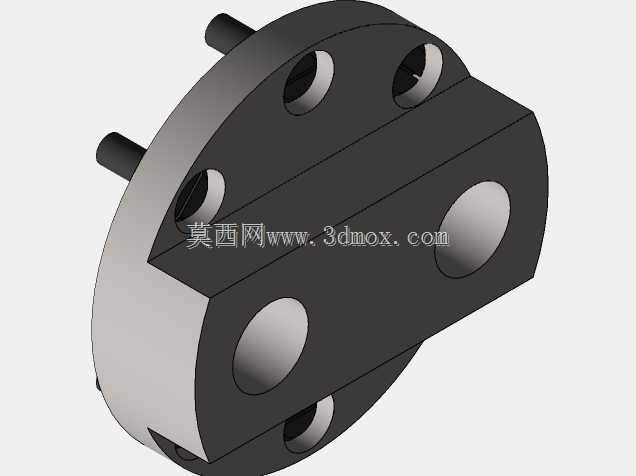

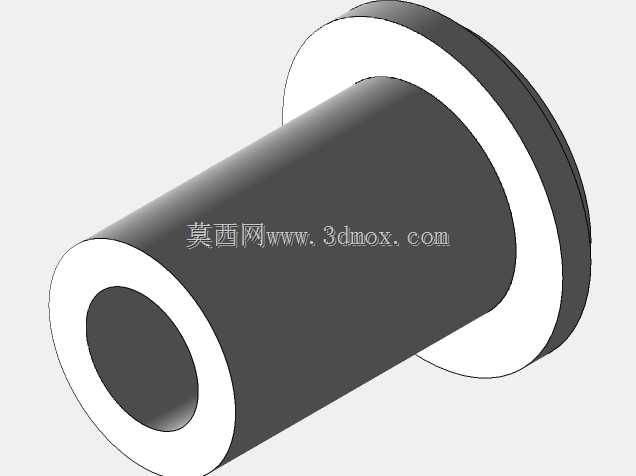

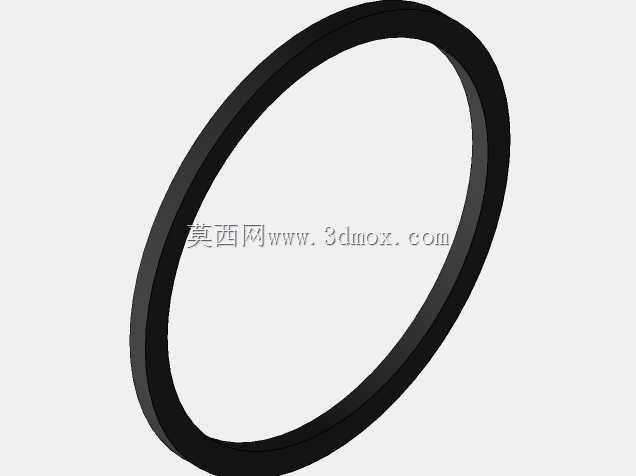

轴向柱塞式液压泵透明结构展示三维设计

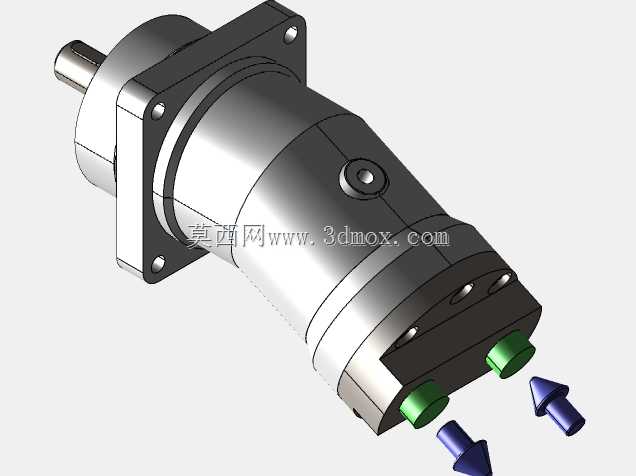

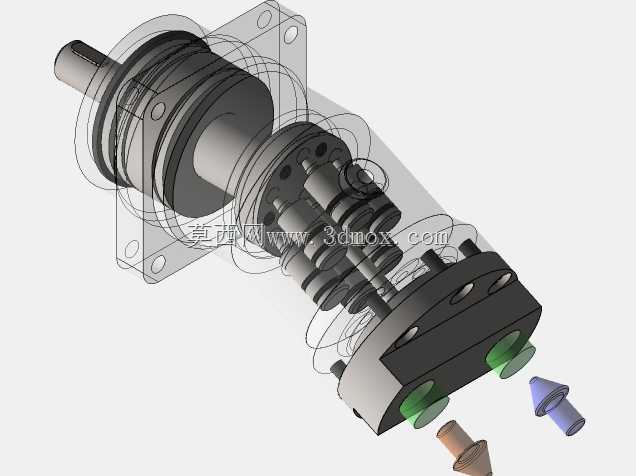

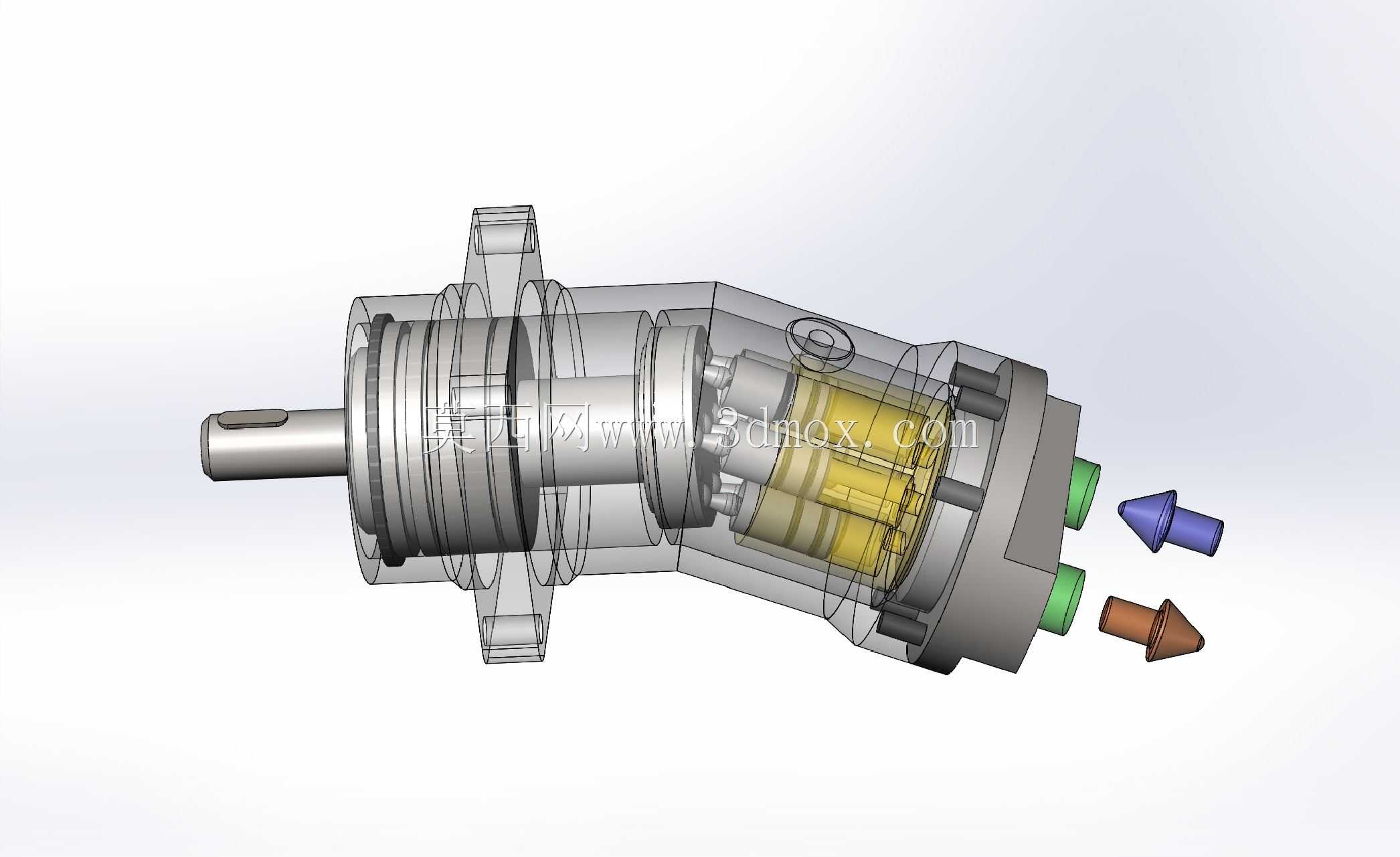

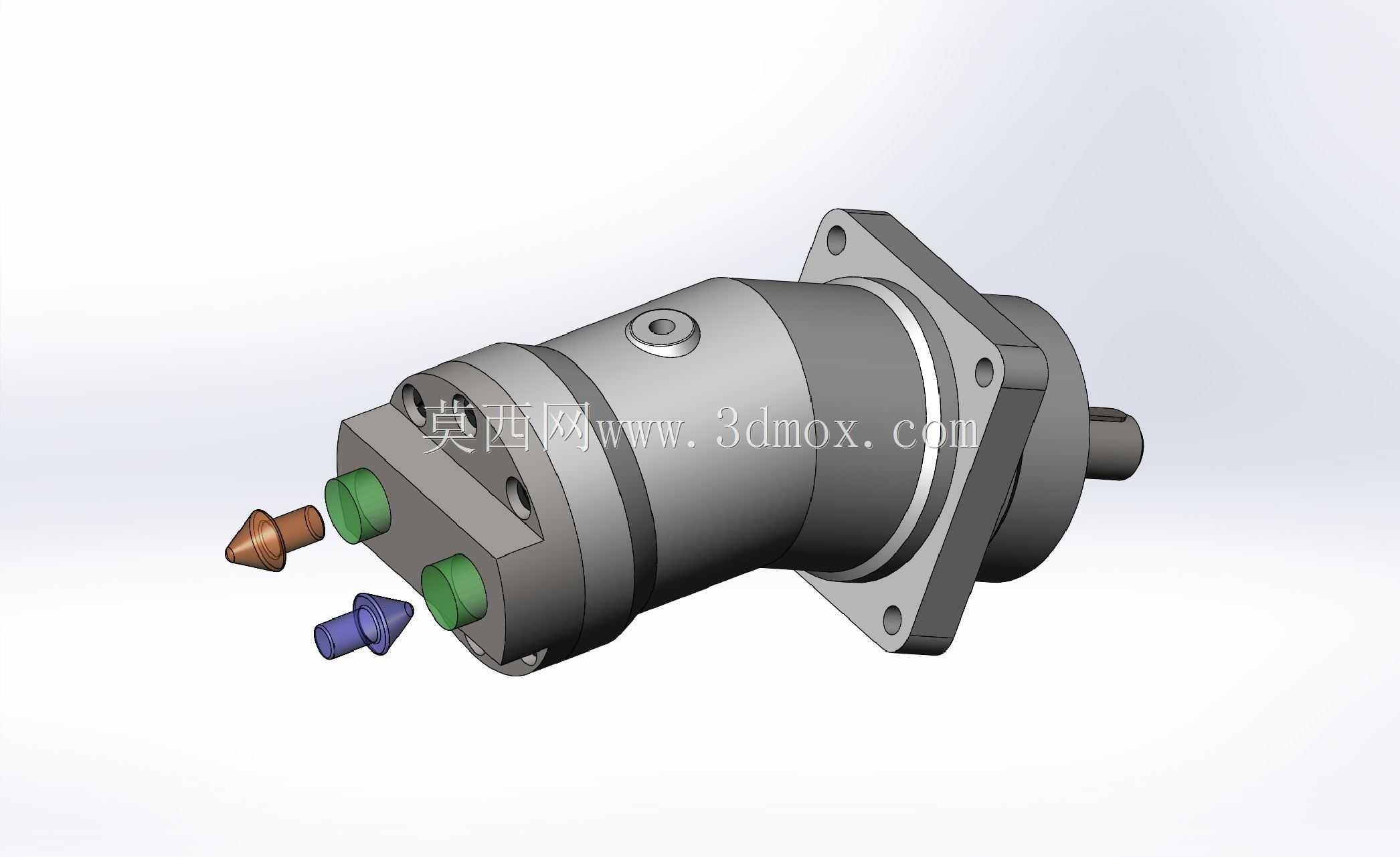

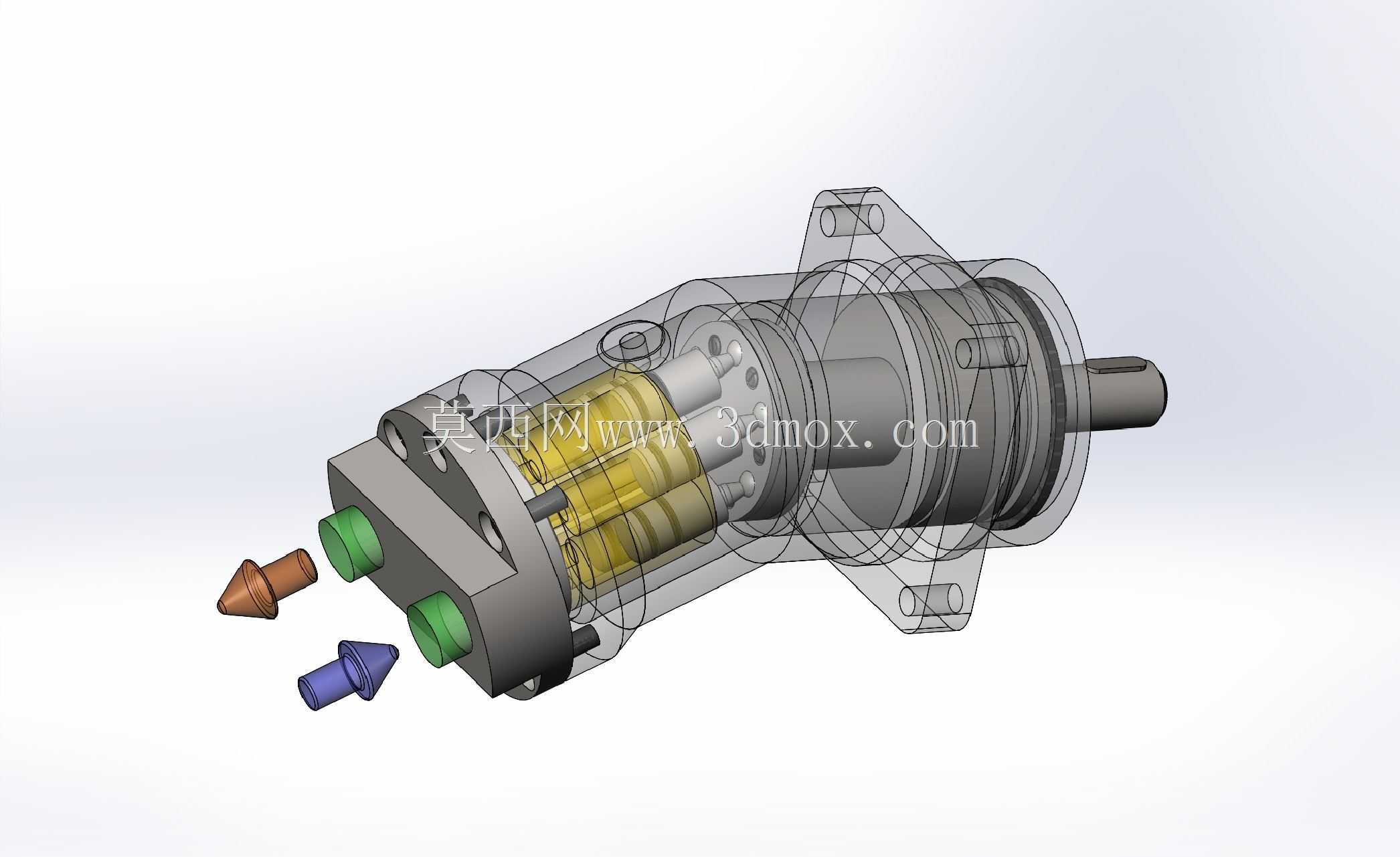

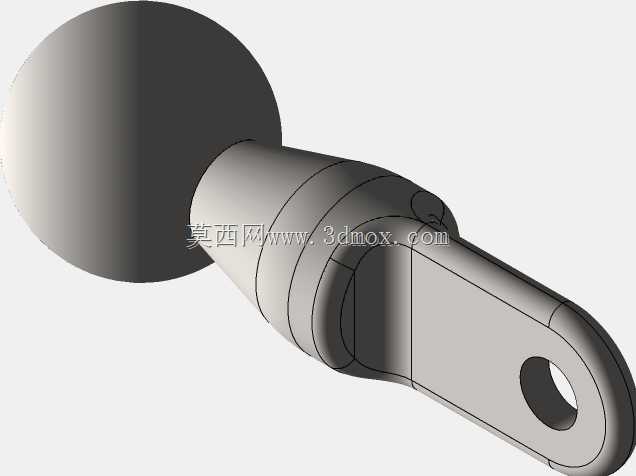

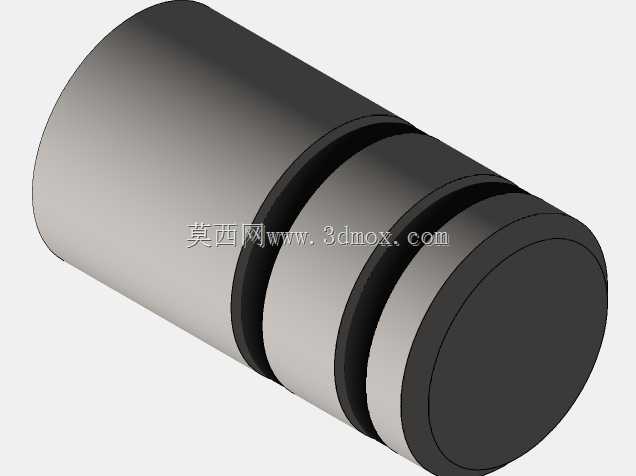

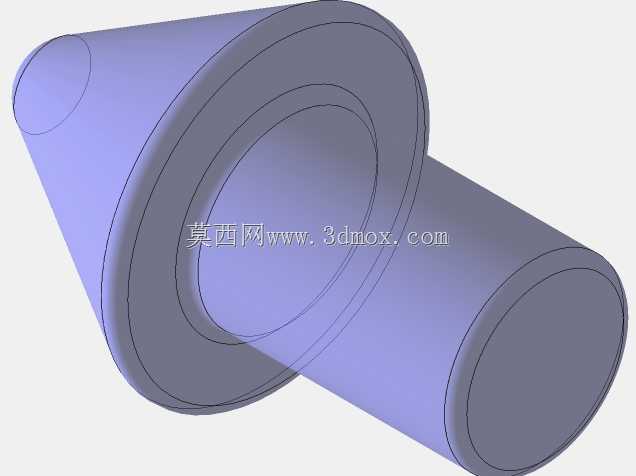

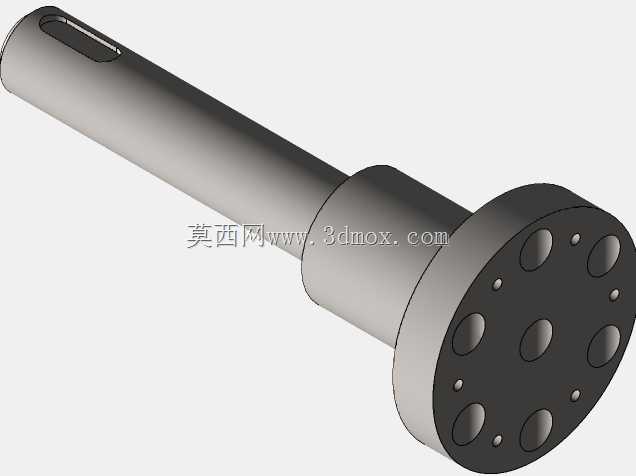

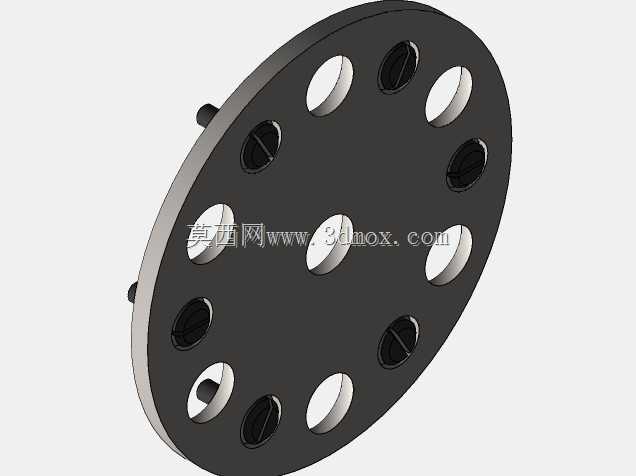

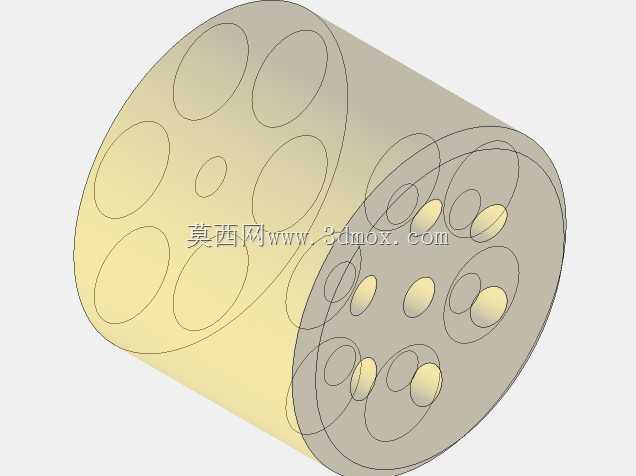

该款轴向柱塞泵是液压传动系统中的核心动力转换元件，主要应用于工程机械行走驱动、工业设备液压站、重型装备伺服控制、机床液压进给系统等场景，能够将输入轴的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的高压动力输出，适配开式、闭式多种液压回路布局，可在中高压工况下长期连续运转。从功能特性来看，这款泵采用斜盘式轴向柱塞结构设计，缸体内圆周均匀分布的柱塞随主轴旋转时，依靠斜盘的倾角变化实现柱塞在缸体柱塞孔内的往复直线运动，配合配流盘的腰型配流窗口完成吸油、压油的工作循环，可通过调整斜盘倾角改变柱塞行程，进而实现输出排量的无级调节，能够根据负载需求动态调整输出流量，降低系统无功损耗。设计过程中，整体结构采用集成化布局思路，输入端设置标准轴伸与安装法兰，可直接匹配通用电机或内燃机的输出端连接尺寸，壳体采用高强度铸铝材质做轻量化处理，内部流道经过圆弧过渡优化，减少液压油在壳体内的沿程压力损失，同时预留三个外接油口，分别对应主压力输出、补油入口与泄油回路，可直接适配板式、法兰式多种管路连接方式。从安装边界来看，泵体整体采用同轴式圆柱布局，最大外径控制在常规液压泵安装预留空间范围内，输入端法兰止口尺寸符合行业通用安装标准，轴向总长度适配多数设备动力舱的安装深度要求，安装时无需额外定制转接法兰，可直接替换同规格系列的轴向柱塞泵产品。结构上内置的回程盘设计能够保证柱塞始终与斜盘表面贴合，避免高速运转时柱塞脱开造成的流量脉动，配流盘采用双金属耐磨材质，可承受高压下的持续摩擦损耗，延长泵体的无故障运行周期，透明化的结构展示可清晰观察内部柱塞、缸体、斜盘、配流盘的配合关系，直观呈现泵体工作时的内部运动状态。
