小型精密微孔电火花加工设备结构设计

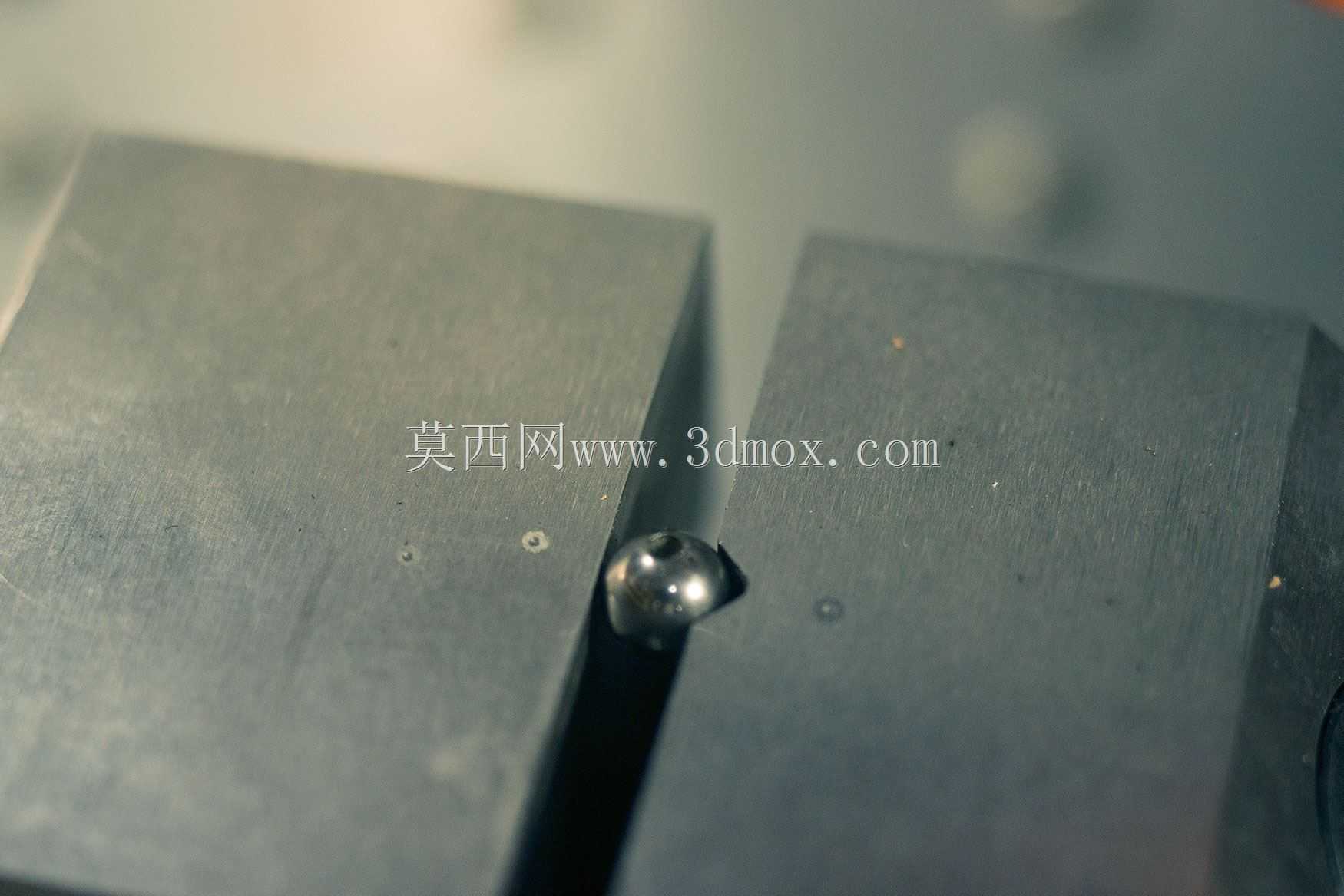

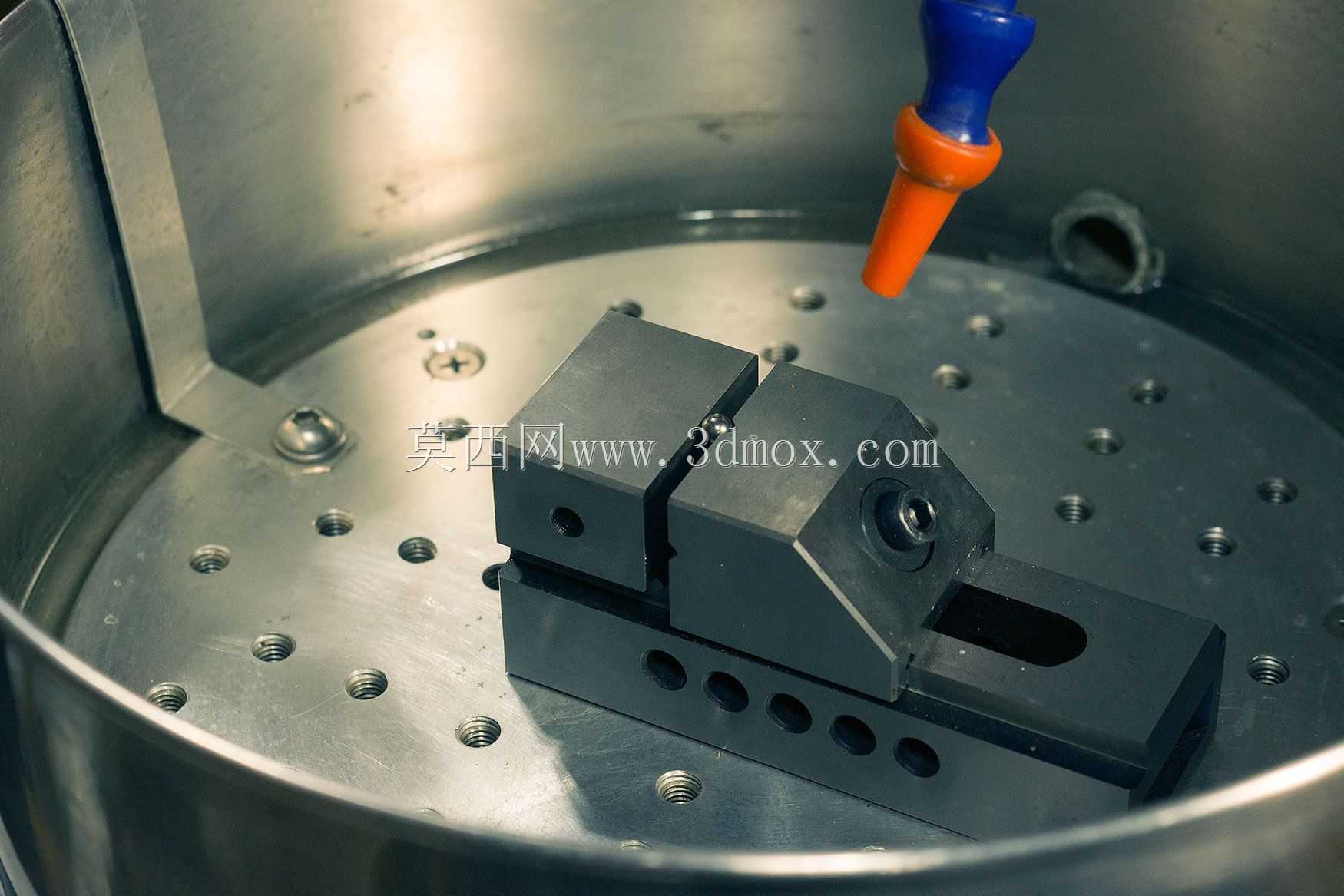

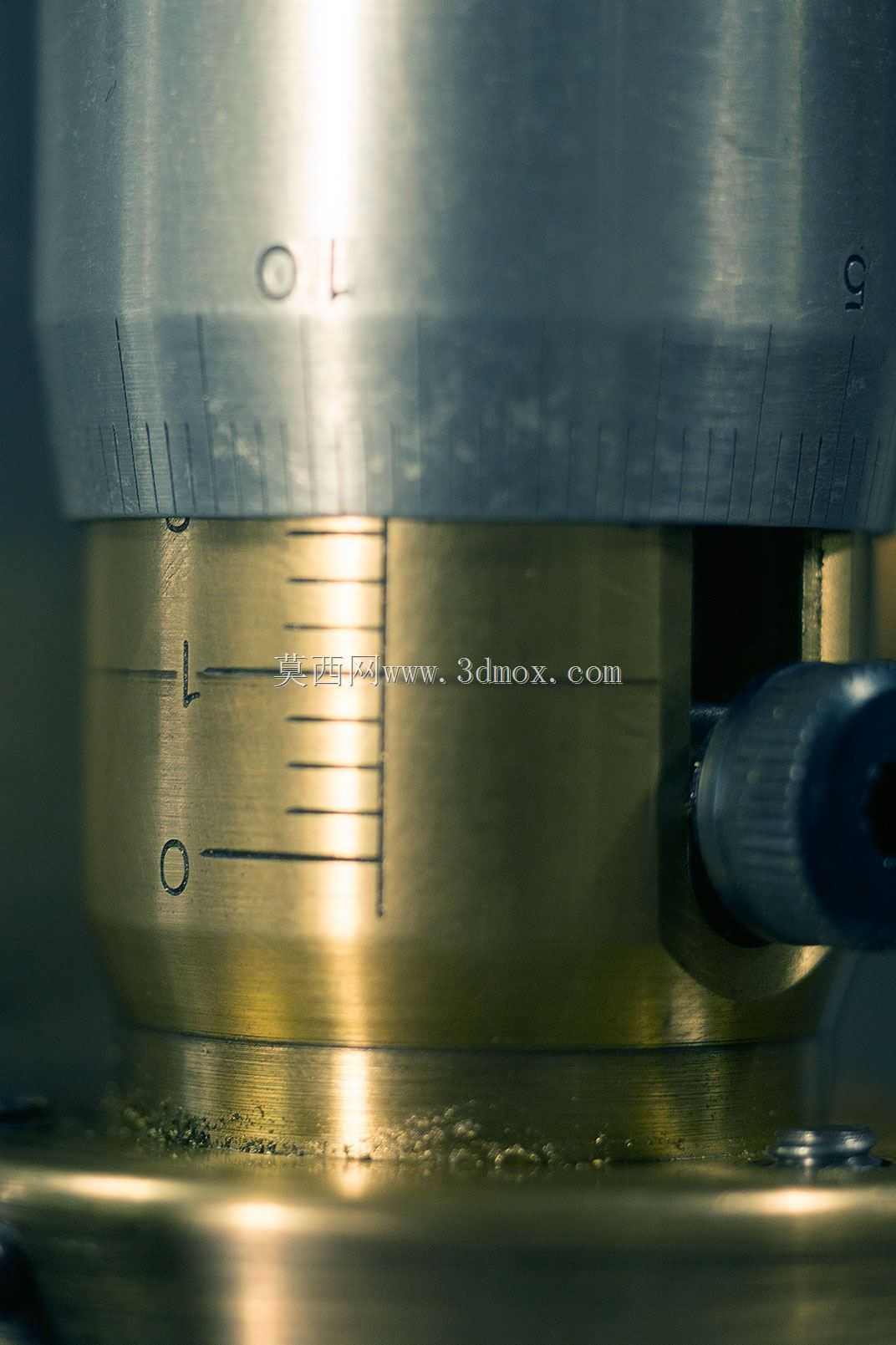

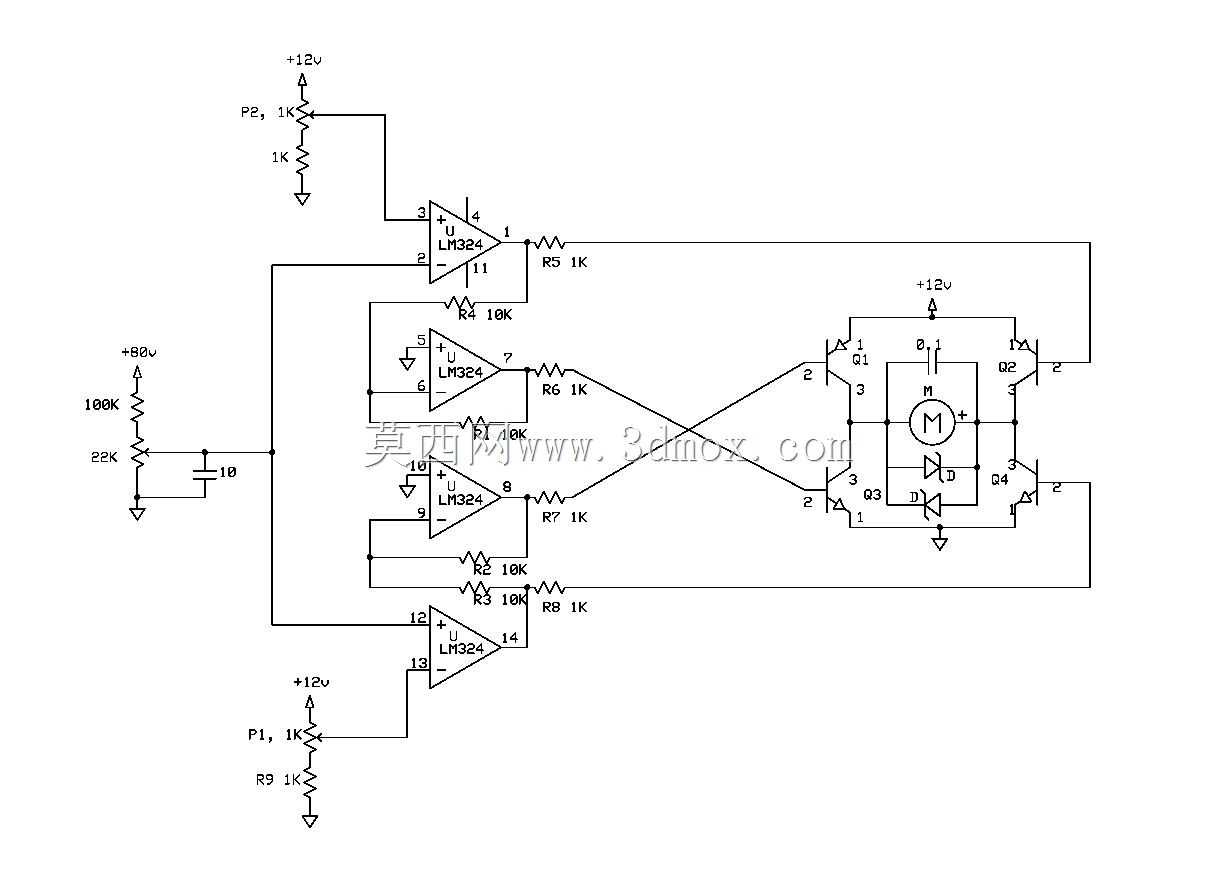

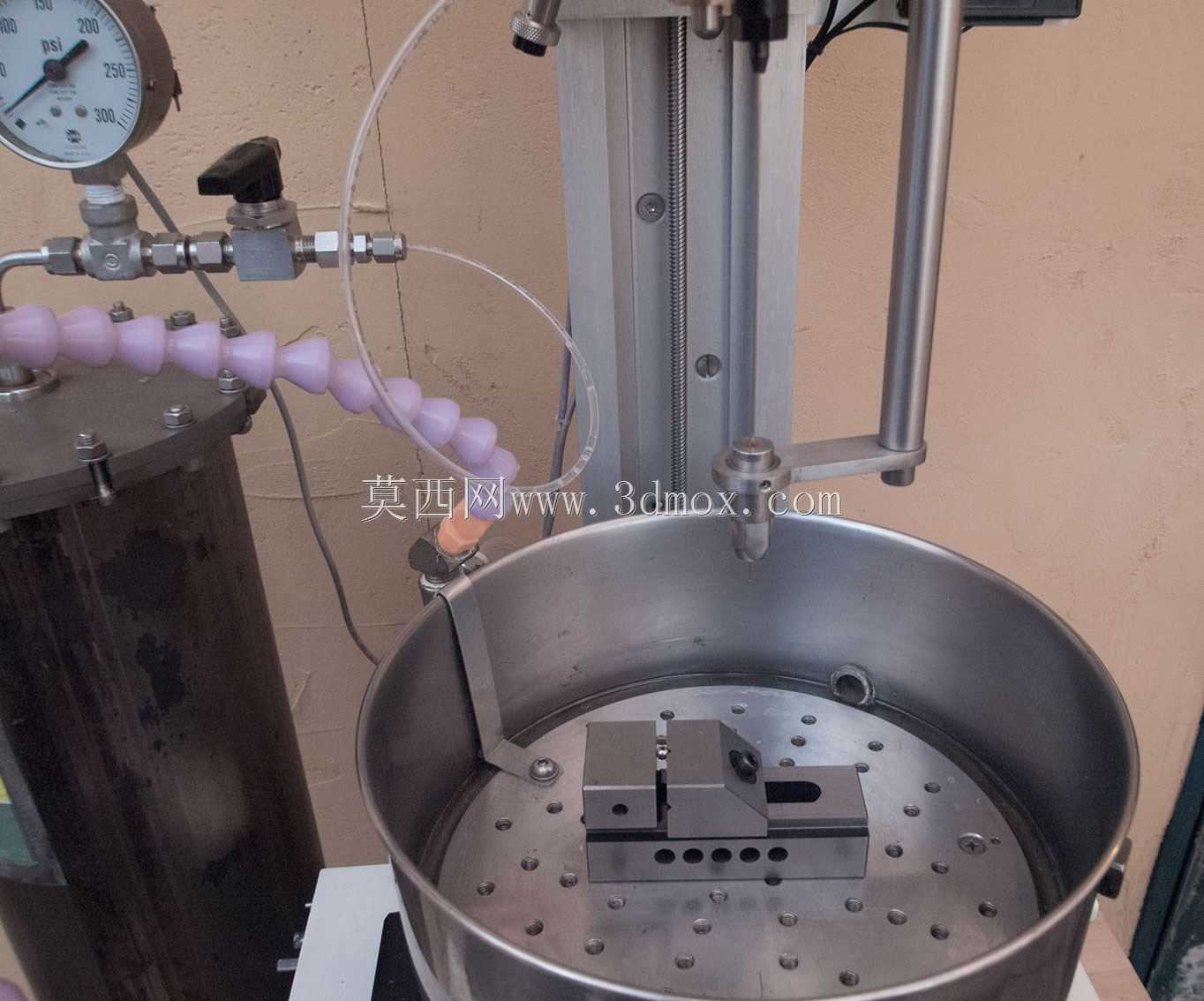

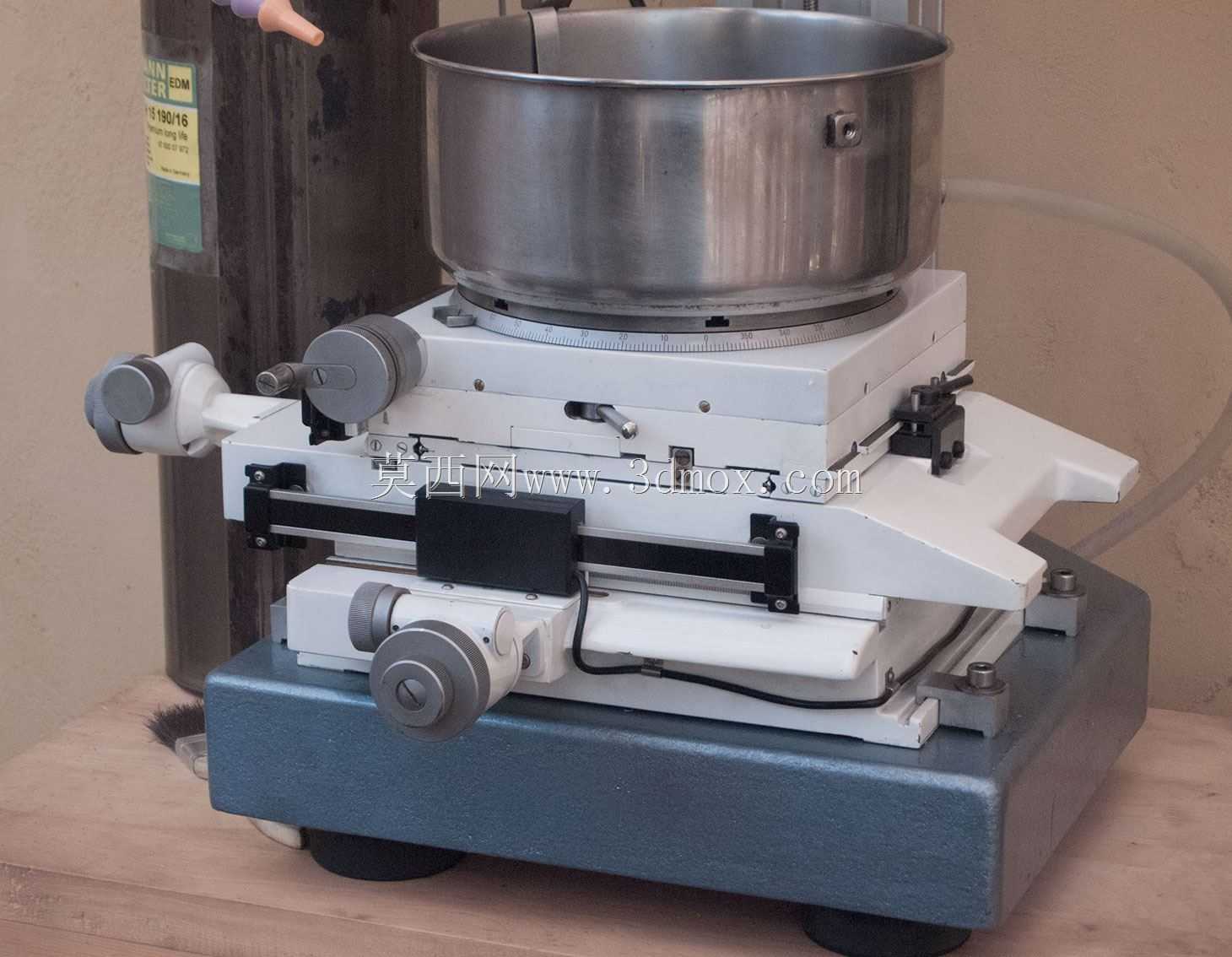

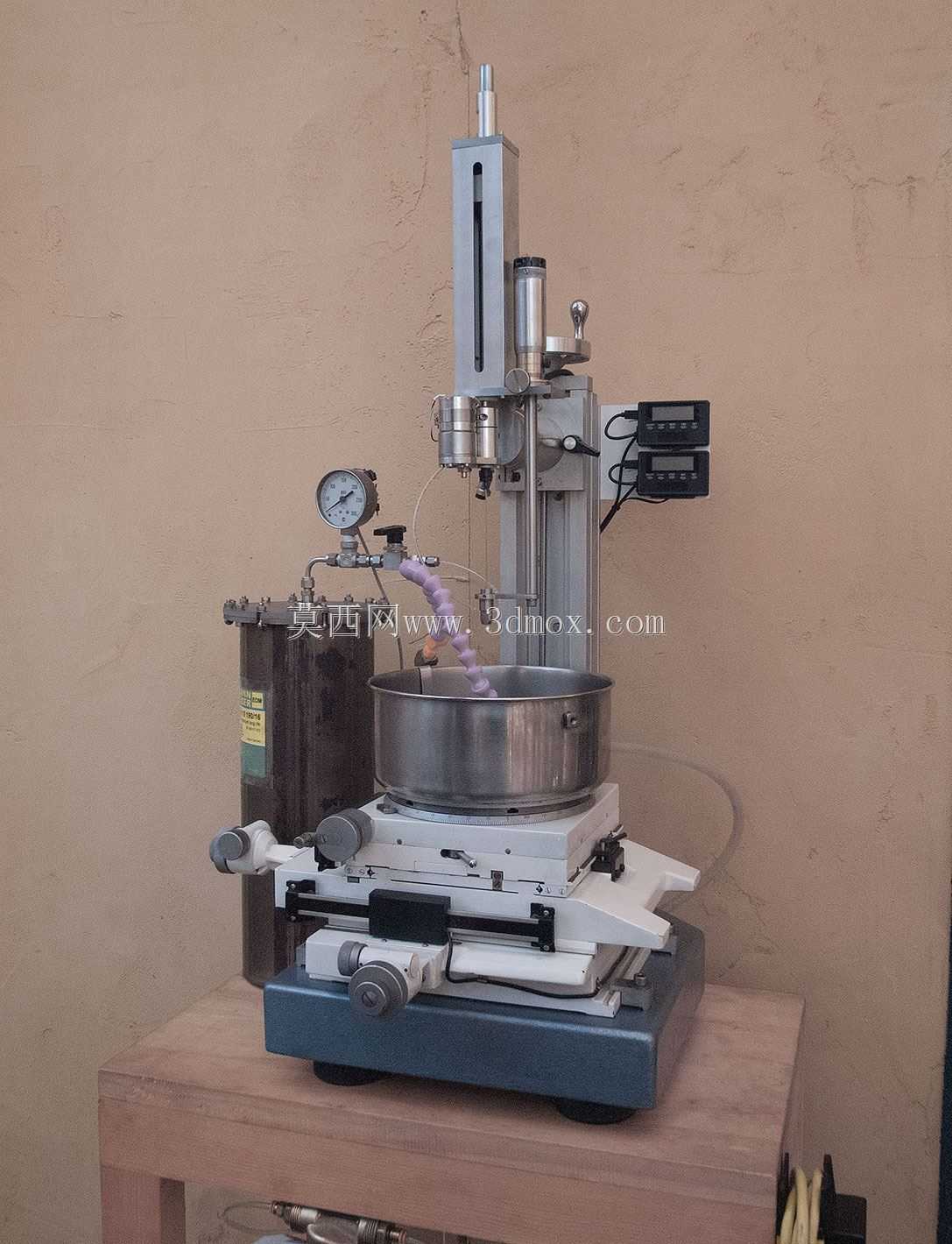

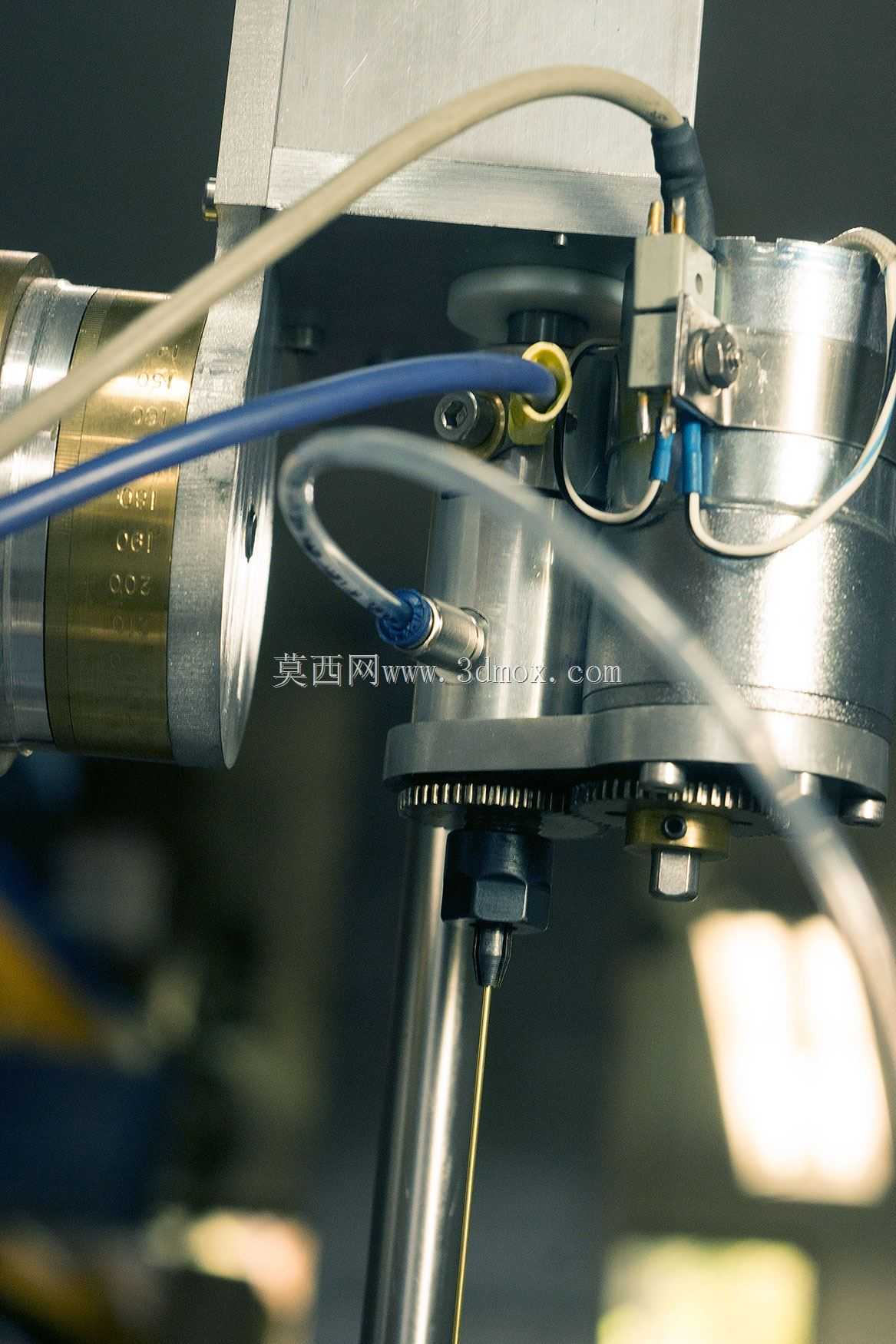

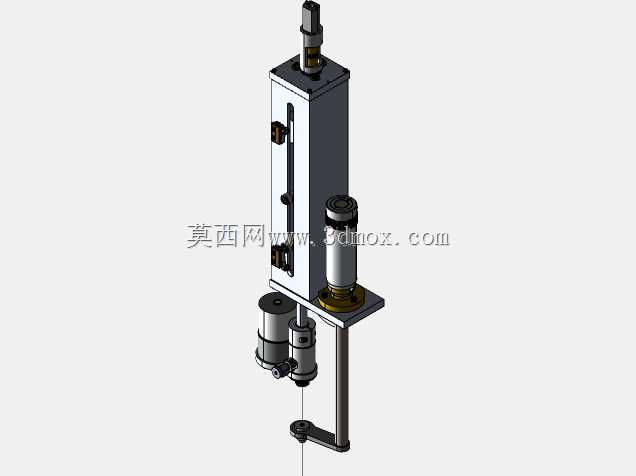

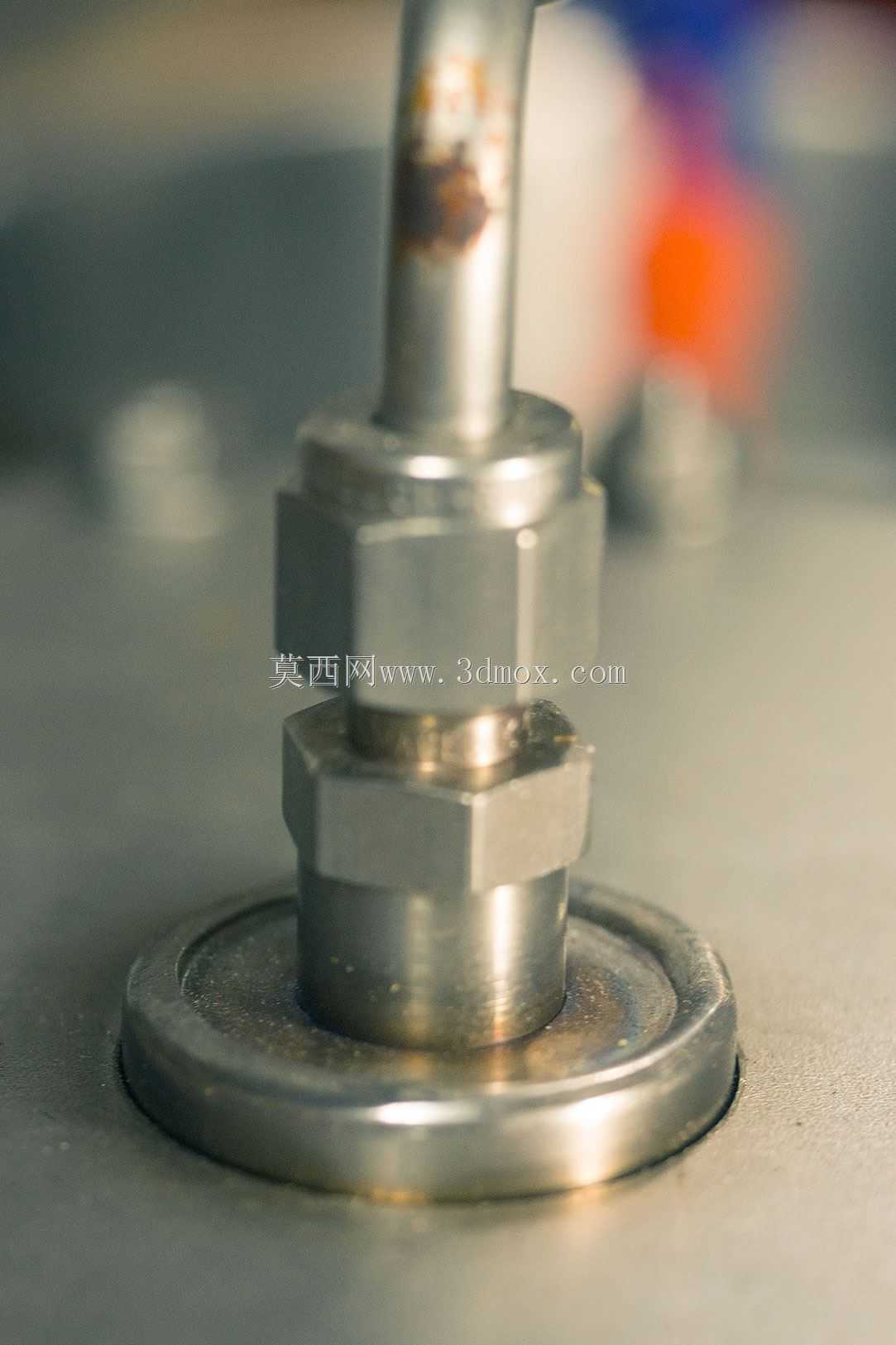

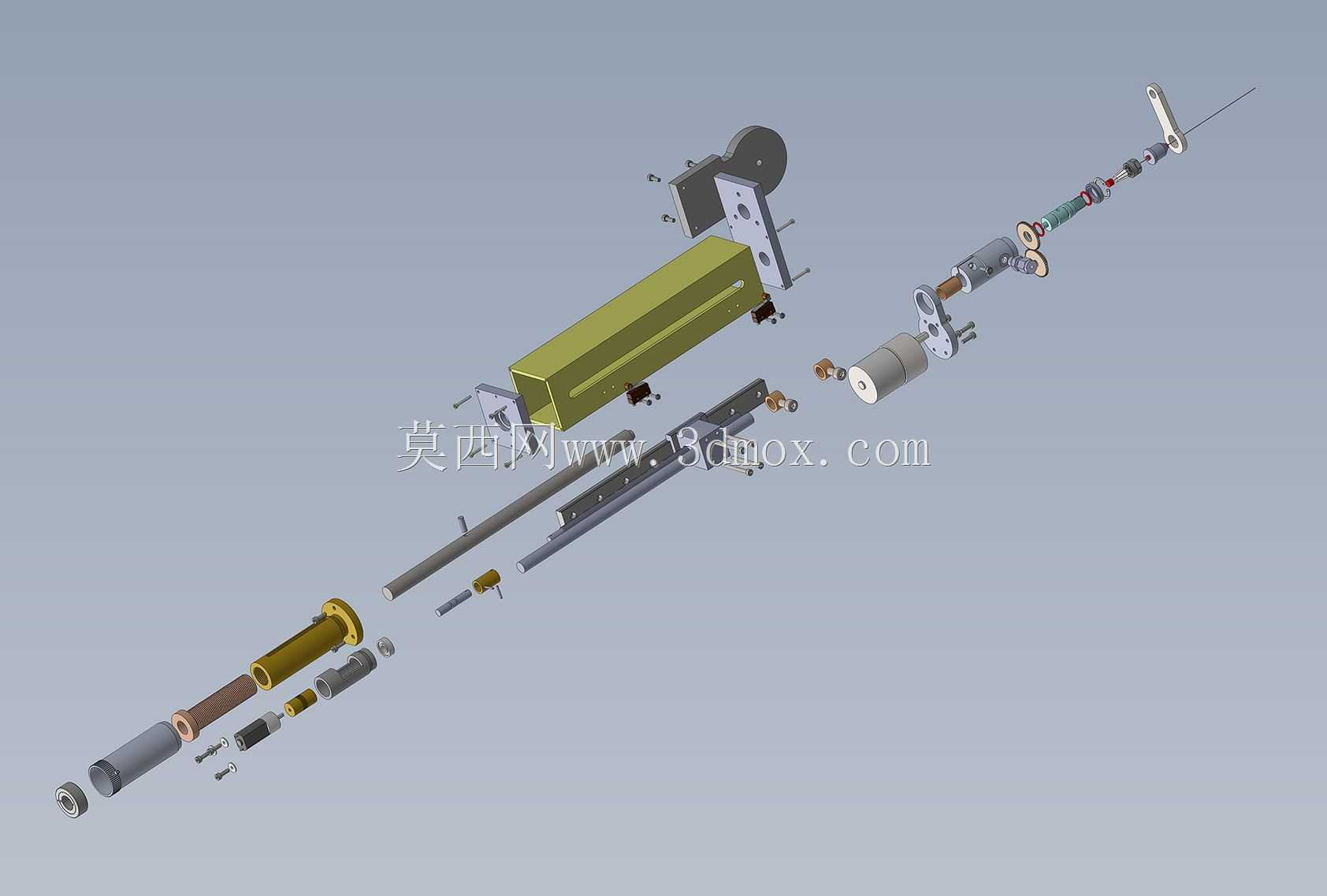

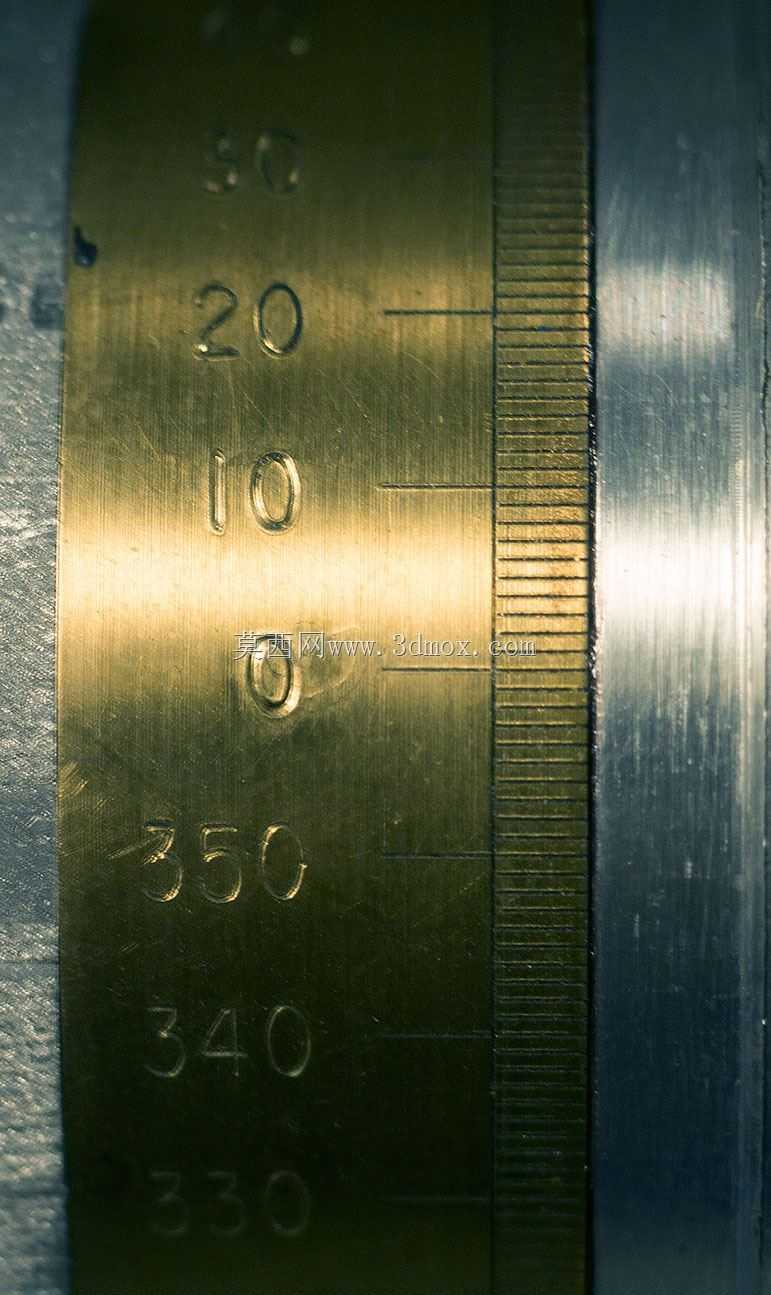

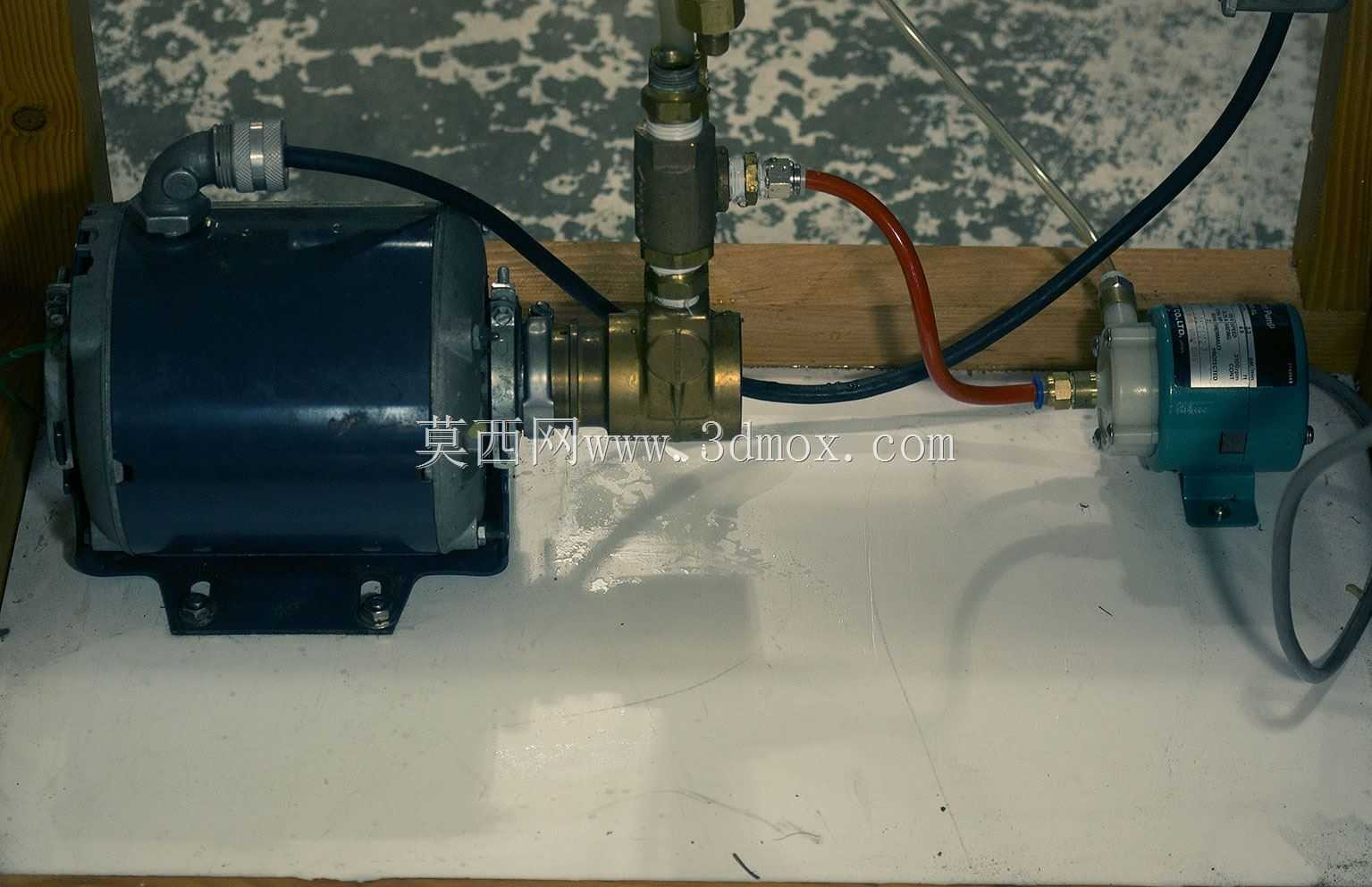

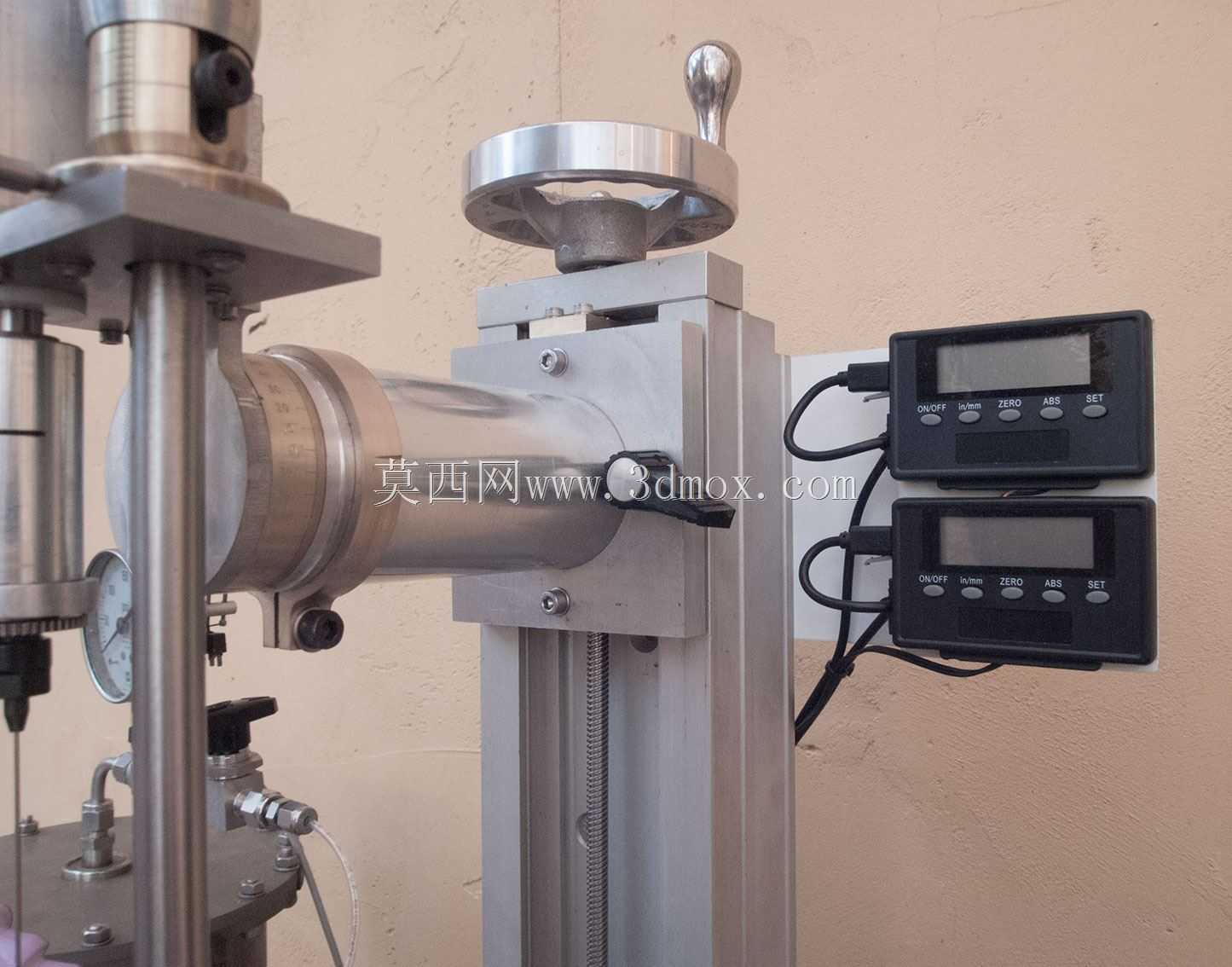

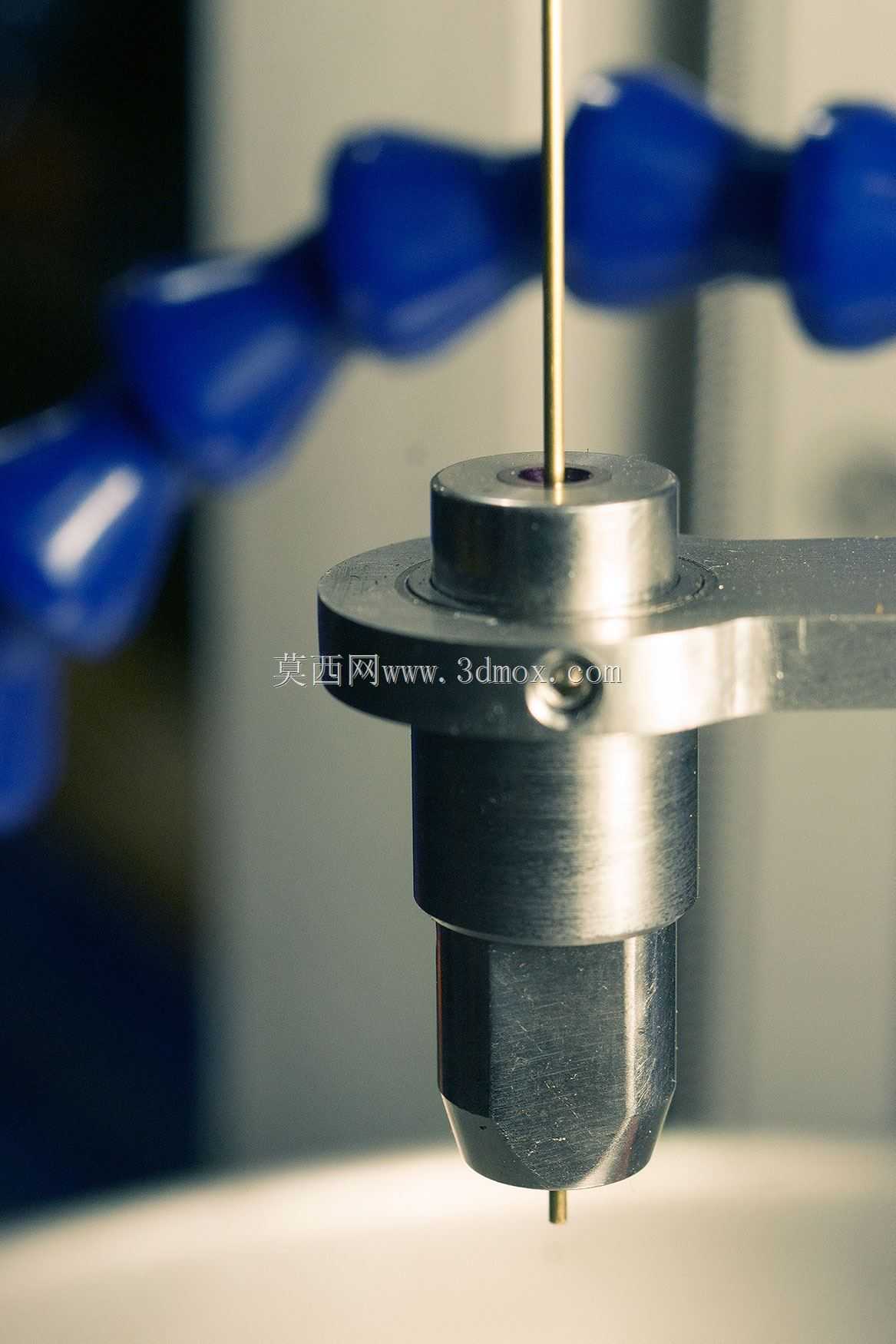

这款小型电火花加工设备主要面向精密微小孔加工场景，可覆盖硬质合金、淬火钢等难切削导电材料的微孔加工需求，常见应用于喷油嘴喷孔、航空发动机叶片气膜孔、化纤喷丝板微孔、医疗器械精密零件小孔加工等场景，解决传统机械钻孔无法加工高硬度材料、微小孔径易断钻头、孔壁粗糙度差的行业痛点。设备整体采用台式紧凑布局，底座采用环氧花岗岩材质，充分利用花岗岩低内应力、高阻尼、热变形量极小的特性，保障长期加工过程中的结构稳定性，避免金属底座受温度变化产生的形变影响加工精度。设备的驱动机构、钻夹支架、立柱等核心支撑结构采用标准化五金构件搭配定制连接件组装，在保障结构刚性的前提下压缩整体制造成本与安装调试周期。工作台采用十字滑台结构，搭配手轮调节机构，可实现X、Y两个方向的手动精密位移，满足工件上不同位置孔位的对位加工需求，滑台导轨采用预压式线性导轨，反向间隙小，移动顺滑无卡滞，对位精度可满足微米级微孔的位置度要求。加工主轴采用垂直布局，搭配精密进给机构，可实现电极的伺服进给控制，适配电火花加工所需的微小间隙伺服响应需求，避免电极与工件直接接触造成短路损伤。工作液槽采用不锈钢材质制作，搭配厚铝板支撑结构，通过固定螺钉将铝板与锅体锁紧后采用环氧树脂浇铸密封，彻底杜绝工作液渗漏问题，工作液循环系统搭配专用EDM过滤器，过滤器外壳采用不锈钢管焊接制成，可有效过滤加工产生的电蚀碎屑，保障工作液绝缘性能稳定；当前配置的循环泵可满足常规小孔加工的冲液需求，后续可升级更高流量的泵体，适配深小孔加工的强力冲液排屑要求。脉冲电源采用直流脉冲输出规格，搭配变频与占空比可调的振荡模块，可根据不同加工材料、孔径大小灵活调整电参数，兼顾加工效率与孔壁表面质量。伺服进给系统采用小型直流电机搭配传动机构，响应速度快，可实时检测极间间隙状态调整进给速度，避免拉弧烧伤工件。设备整体占地面积小，可直接放置于标准工作台面上使用，安装无需特殊地基，外接单相电源与工作液存储容器即可投入使用，适合小型加工车间、科研实验室、精密零件修配场景使用，可加工最小孔径可达数十微米级别，孔壁无机械切削应力，不会产生材料变形问题，加工过程无宏观切削力，对薄壁零件加工友好，不会造成工件装夹变形。
