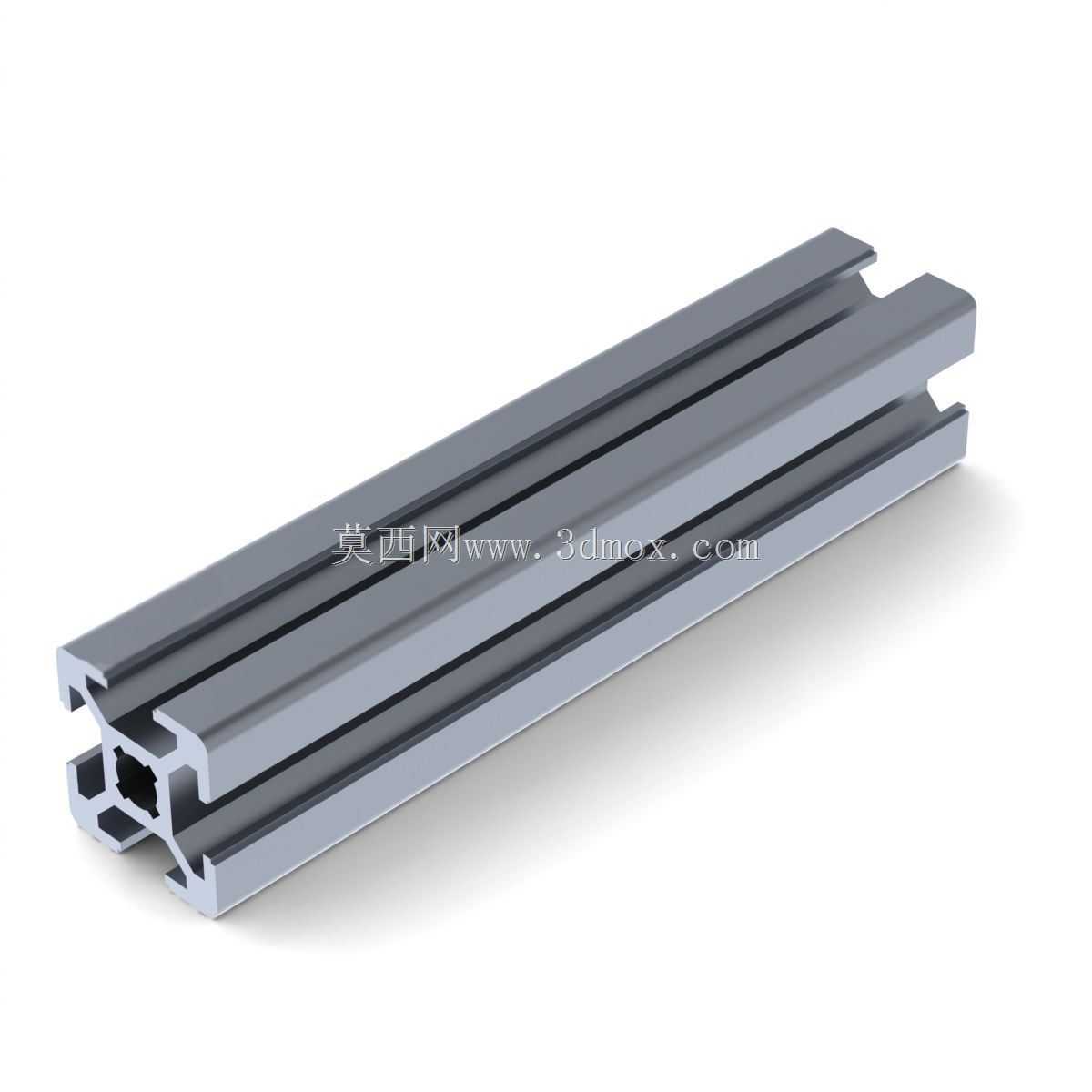

Tslot2020型工业挤压铝型材剖面结构

这款Tslot2020型铝型材是工业框架搭建领域应用极广的基础构件，在3C电子装配流水线、小型自动化检测设备机架、实验室工作台支架、工业安全防护围栏、智能仓储轻型货架等场景中承担核心支撑作用，能够适配各类轻载、中载的静态框架与低动态运动导向需求，是模块化工业组装体系里的通用基础型材。从功能特性来看，该型材采用T型槽结构设计，槽口尺寸经过标准化校准，可直接适配配套的T型螺栓、法兰螺母、角码连接件、端盖、脚轮安装座等标准配件，无需额外焊接或打孔加工，仅通过紧固件即可完成快速组装，后期调整布局、拓展功能时拆卸重组也十分便捷，能大幅缩短设备搭建周期，降低现场施工的难度与成本。型材本身采用铝合金挤压成型工艺制作，材质密度低但结构强度优异，相比同规格的钢制框架重量可降低60%以上，同时表面经过阳极氧化处理，具备优秀的耐锈蚀、耐磨损性能，长期在车间多尘、轻度潮湿的环境下使用也不会出现表层剥落、锈蚀变形的问题，日常维护仅需简单擦拭即可保持外观整洁。在设计思路上，这款20系列型材采用对称式截面布局，四个方向均预留标准T型槽位，既可以作为直线导轨的安装基座承载小型滑动模组的往复运动，也可以多根拼接组成不同规格的框架立柱、横梁，截面内部的中空腔体既能够减轻型材自重，也可以预留走线空间，方便设备的气管、电缆从型材内部穿行，让整体框架外观更加整洁，避免管线外露带来的安全隐患与积尘问题。从安装边界与尺寸适配来看，该型材的截面外轮廓为20mm×20mm的正方形，属于小规格轻型铝型材范畴，单根型材的可选长度覆盖120mm到807mm等多个常规档位，可根据实际搭建需求裁切对应长度，安装时相邻型材的连接角码可完全隐藏在槽口内部，不会突出型材表面，组装完成后的框架外轮廓规整，没有尖锐外凸的连接件，适配各类对安装空间有严格限制的紧凑型设备场景。作为框架支撑使用时，单根型材的垂直静载能力可满足轻型设备的承重需求，搭配同系列的2020角槽连接件、内置连接件时，框架整体的连接刚性足以抵抗日常作业中的轻微振动，不会出现连接松动、框架偏移的问题；作为轻型导轨使用时，槽口的直线度经过校准，可配合滑块实现平稳的直线往复运动，满足小型送料机构、检测探头移动的导向需求。
