工业燃气燃烧供气集成装置结构设计

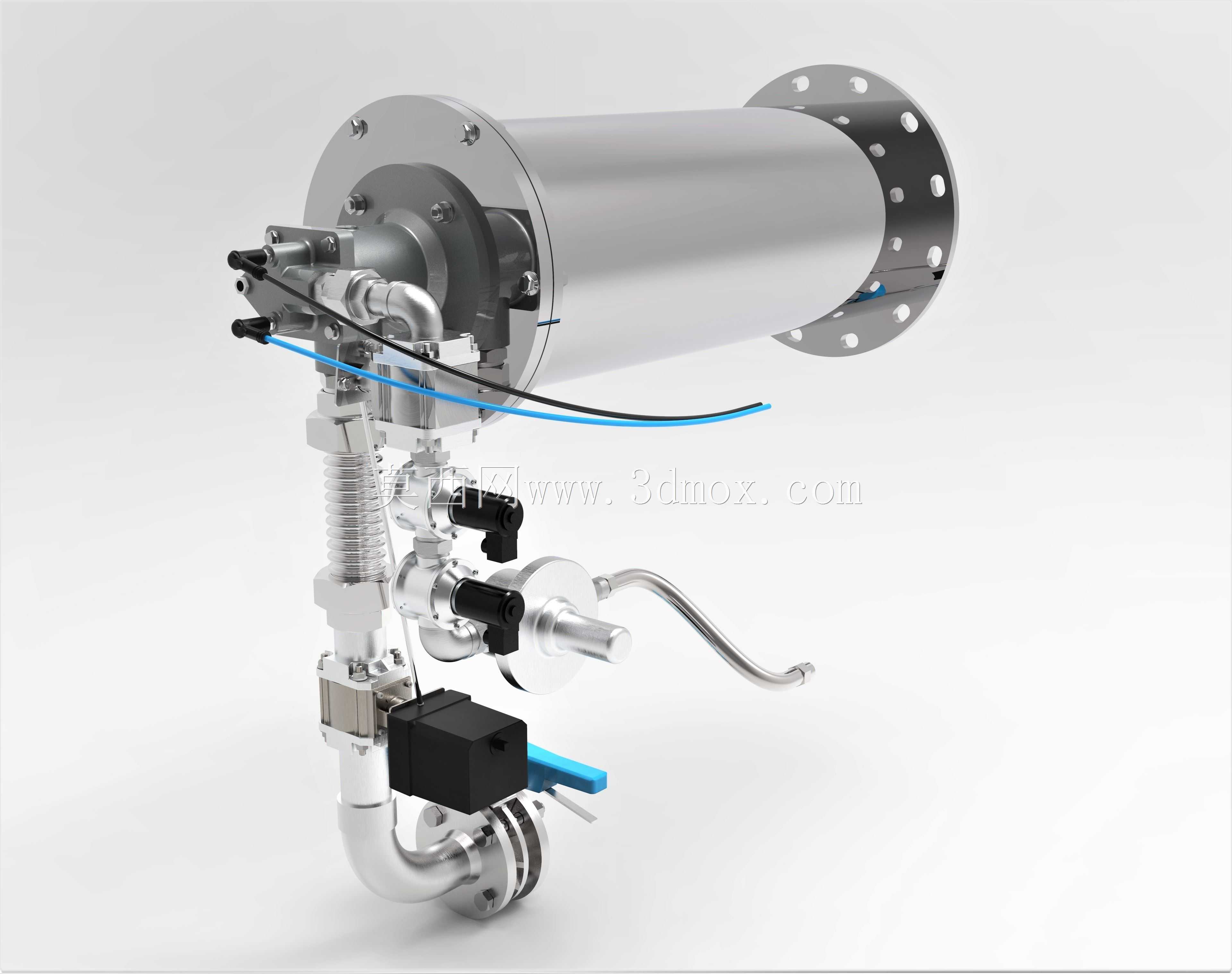

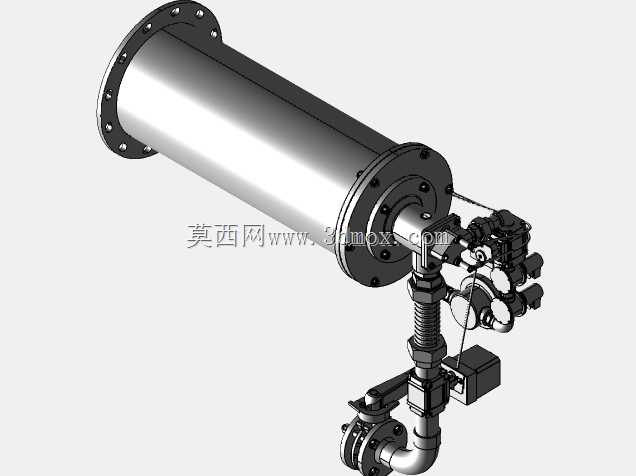

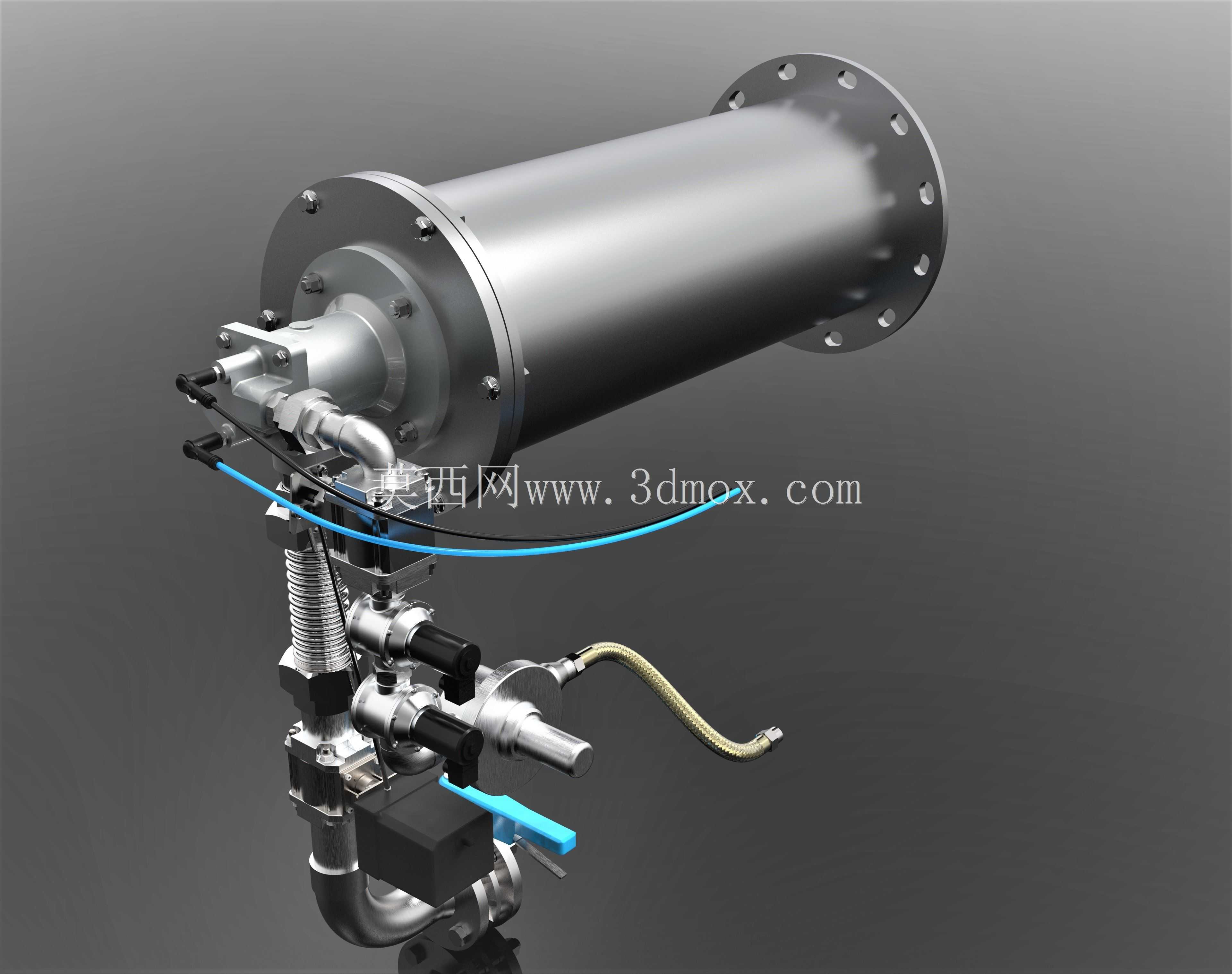

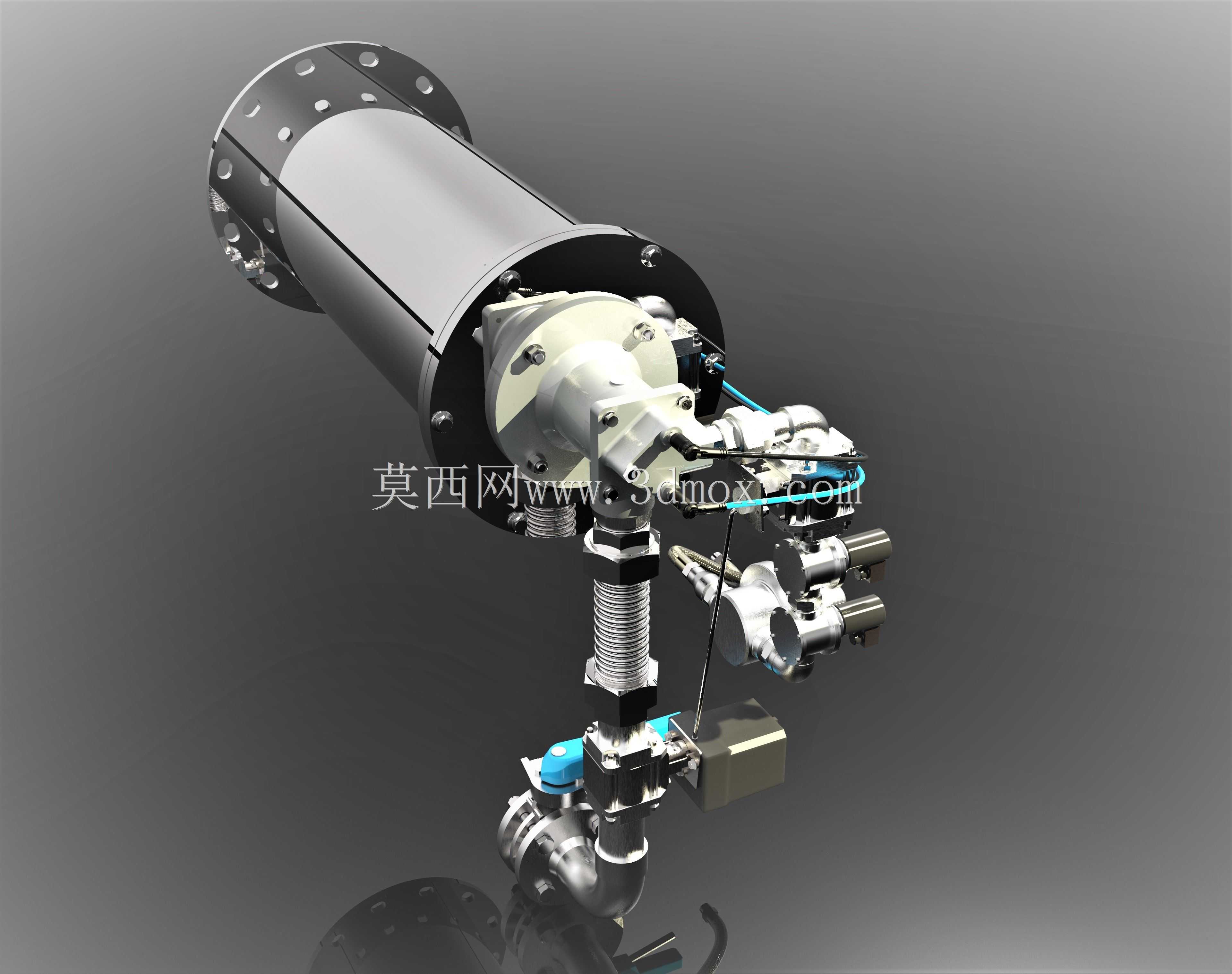

这套集成式燃气空气供给燃烧装置，主要面向工业热加工、热能供给场景设计，可广泛适配工业加热炉、烘干线、热处理设备、锅炉等需要可控热源的生产环节，核心作用是将天然气等燃气与助燃空气按精准比例混合后稳定输出燃烧，为工业生产提供可控、均匀的高温热源，同时保障燃烧过程的安全性与能效表现。装置整体采用筒式主体加侧置管路阀组的布局，核心燃烧筒体采用法兰端安装结构，法兰端面均匀分布螺栓孔，可直接与炉体壁面的对应法兰对接，安装时无需额外定制转接构件，对接后燃烧喷口直接伸入炉腔内部，减少热量在连接段的损耗。侧置集成的管路系统分为燃气通路、空气通路与控制气路三个部分，燃气管路配置了独立的截止阀、流量调节构件与过滤组件，可对燃气进气压力、流量进行精准调控，同时过滤燃气中的杂质避免堵塞燃烧喷嘴；空气管路与燃气管路并行布置，通过预混段结构在进入筒体前实现空气与燃气的初步混合，保障燃烧充分性，减少不完全燃烧产生的有害排放。控制气路搭配对应的执行构件，可实现点火、火焰检测、负荷调节的自动化联动，当检测到火焰异常熄灭时可快速切断燃气供给，避免燃气泄漏引发安全风险。设计过程中充分考虑了现场安装的操作空间，所有阀件的操作手柄均朝向外侧布置，日常维护时无需拆卸主体结构即可完成阀件操作、滤芯更换等作业；管路连接采用标准工业管螺纹与法兰对接形式，可根据现场实际管路走向调整接管方向，适配不同厂房的管路排布条件。筒体部分采用耐热材质设计，可承受长期高温燃烧的热负荷，外壁与内部燃烧腔之间设置有隔热结构，降低装置表面温度，避免现场操作人员误触烫伤，同时减少热量向外部环境的散失，提升热能利用效率。整套装置的集成化设计将原本分散布置的燃烧、阀组、控制构件整合为一体，大幅减少了现场安装的管路焊接、构件拼装工作量，也降低了分散布置带来的泄漏点多、故障排查难度大的问题，可帮助工业用户快速完成热源系统的搭建与调试，适配不同热负荷需求的工业加热场景。
