便携式电动汽车交流充电控制装置结构设计

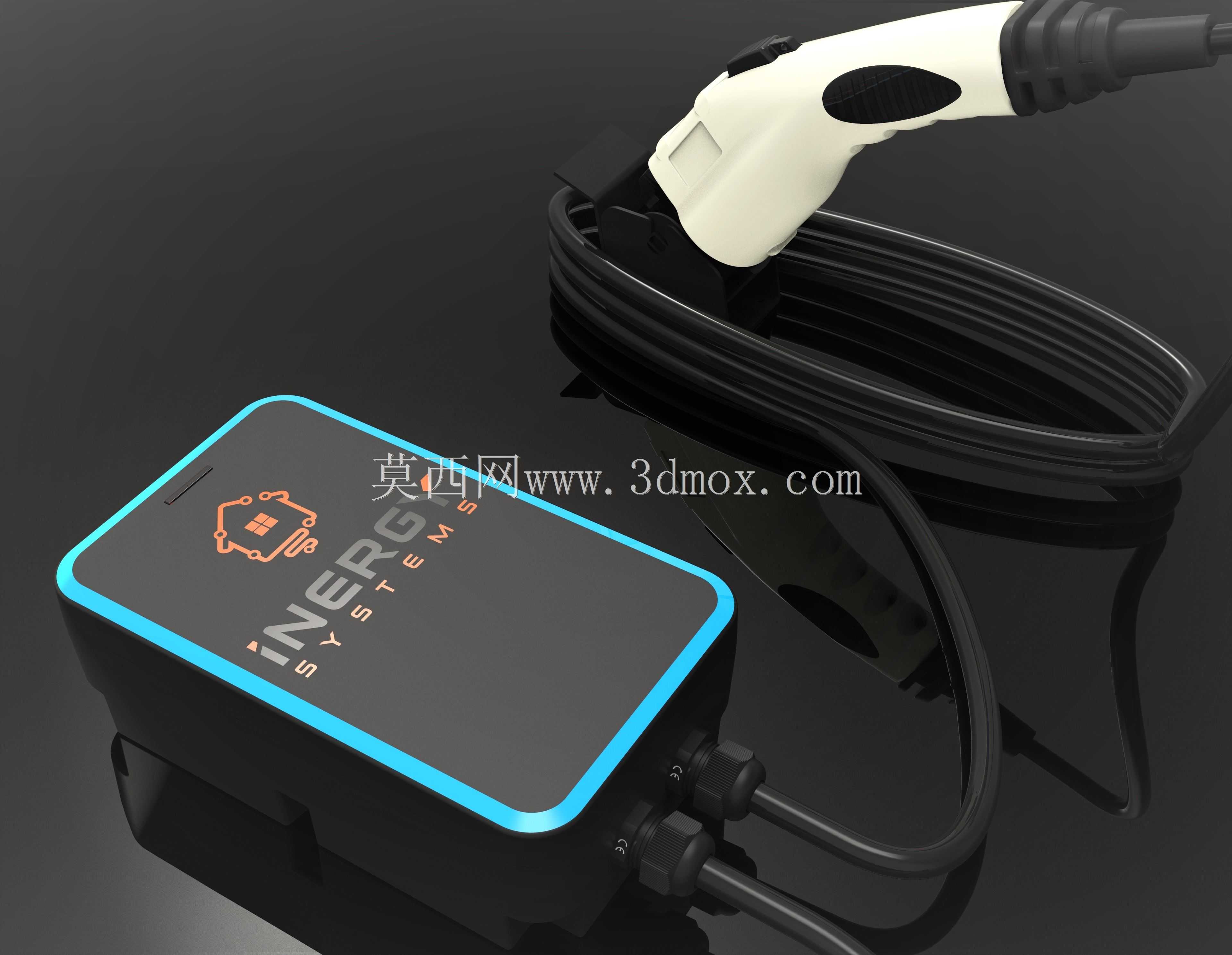

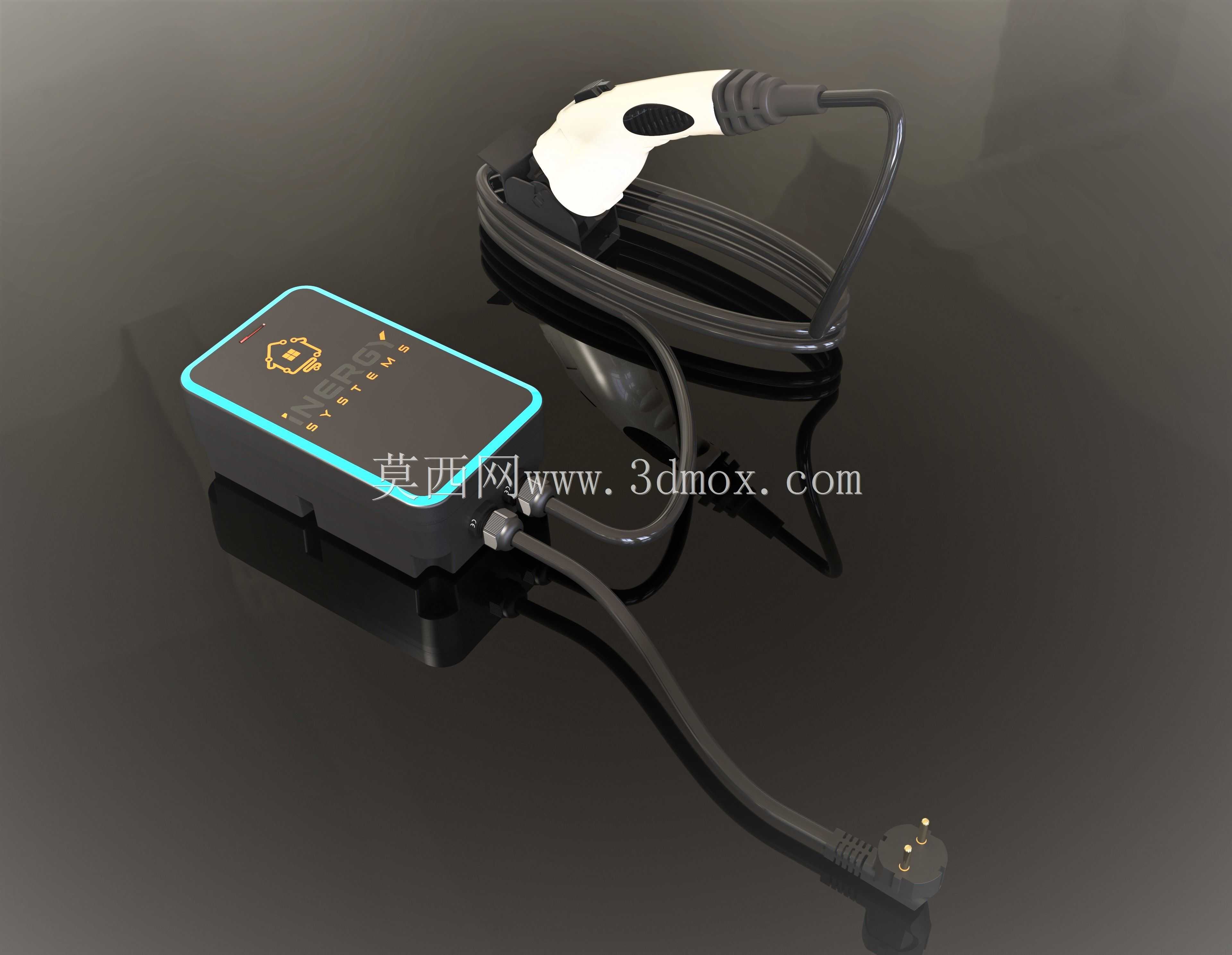

　　这套三维结构完整还原了便携式电动汽车交流充电设备的全部组成，包含车端充电枪、线缆、主控盒三个核心部分，建模时严格遵循家用便携充电设备的实际安装边界与使用场景逻辑，没有做冗余的艺术化夸张处理。从实际应用场景来看，这类设备主要服务于没有固定充电桩的新能源车主，可直接接入民用交流插座完成车辆补能，既可以放在车辆后备箱作为应急补能工具，也可在家庭固定车位长期使用，适配绝大多数符合国标交流充电接口的乘用电动汽车。

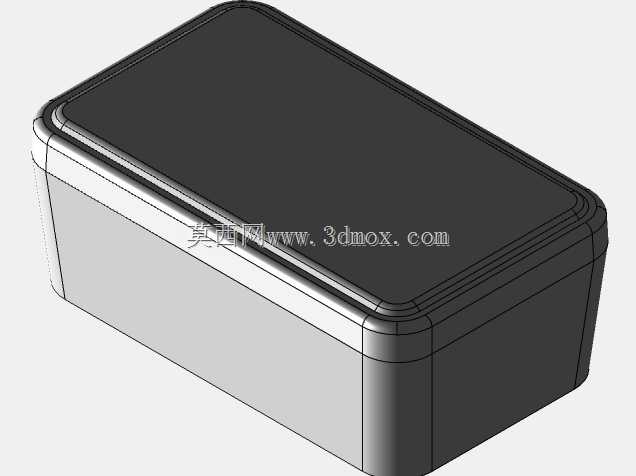

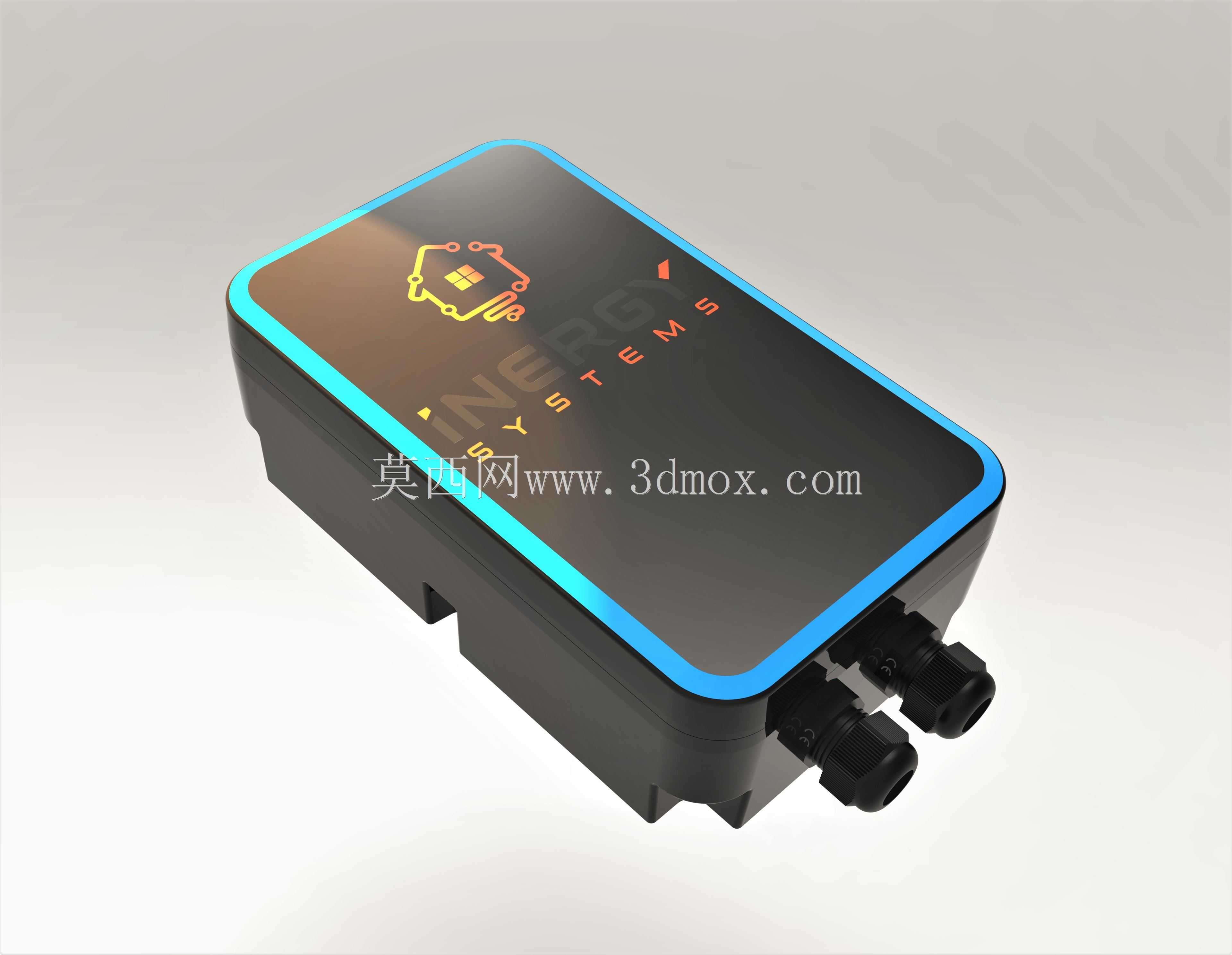

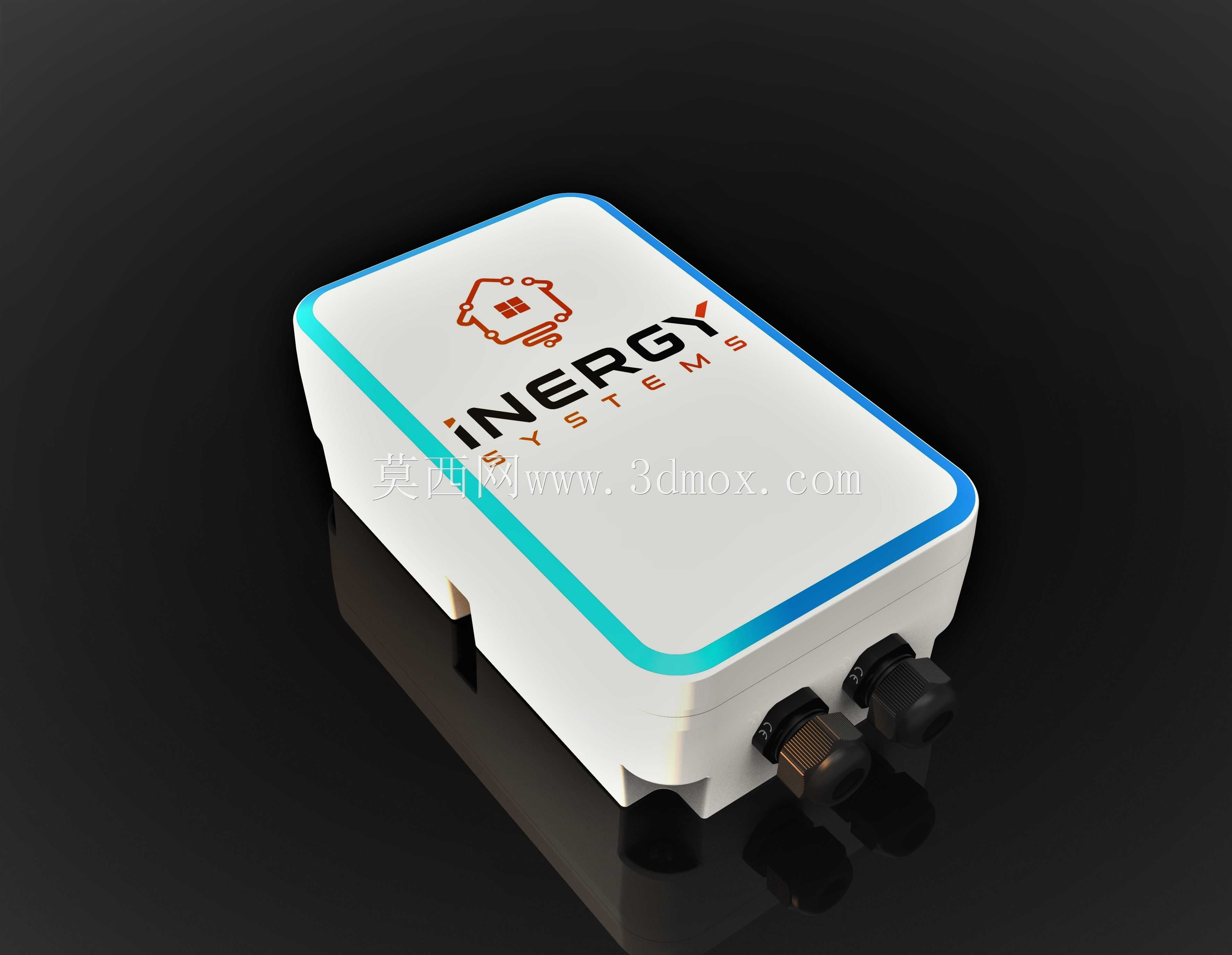

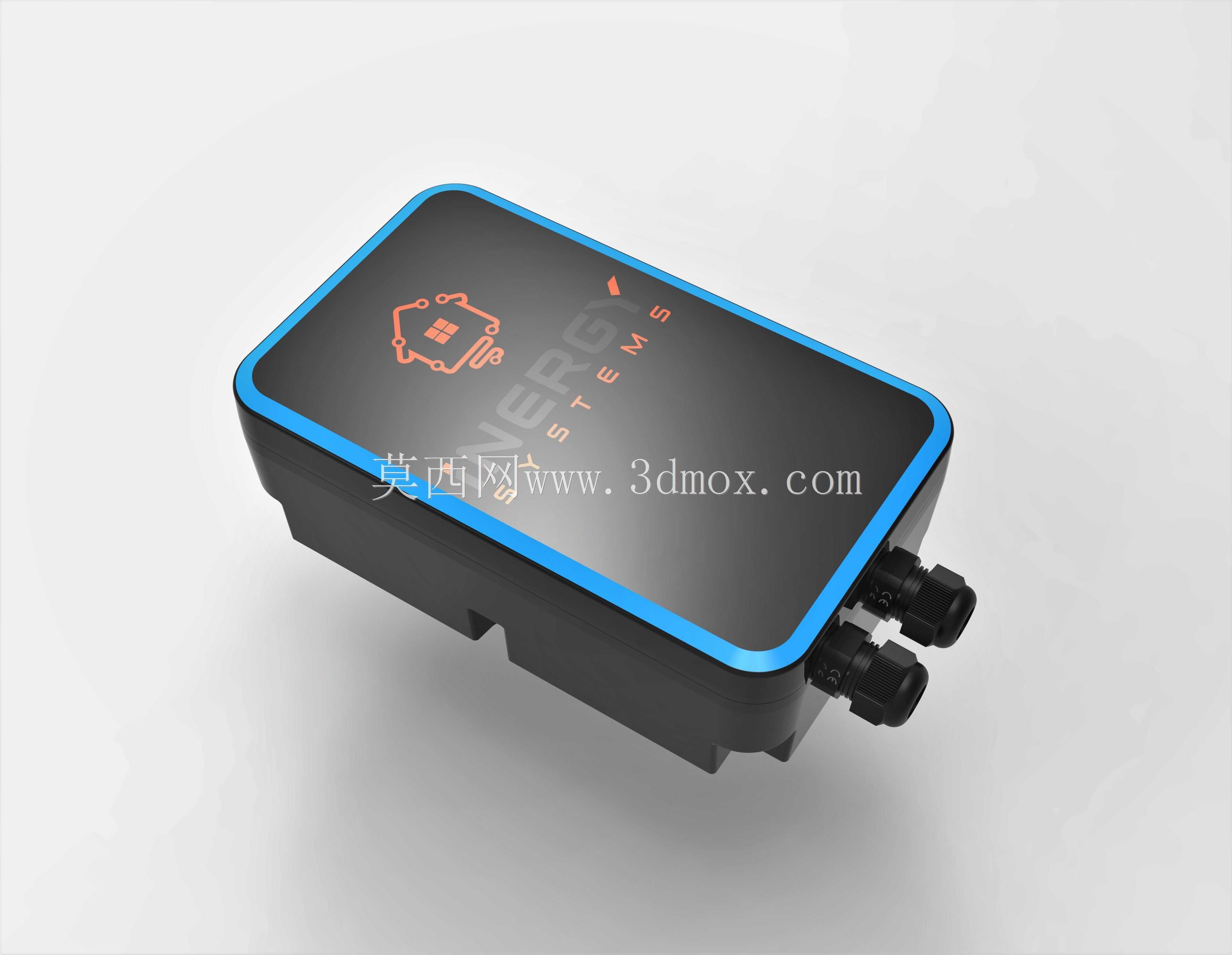

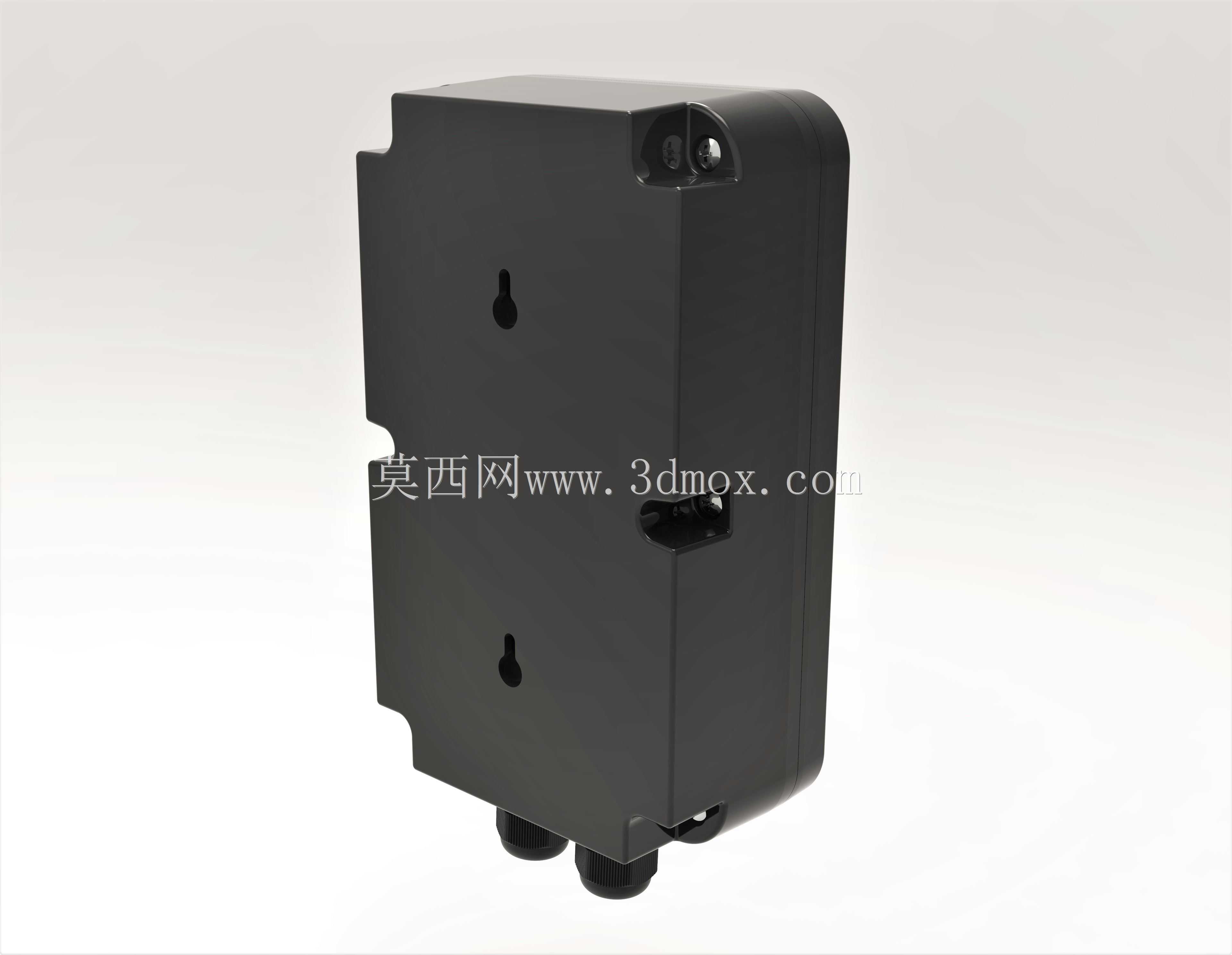

　　主控盒作为整套设备的核心控制单元，外形采用圆角矩形的一体化壳体设计，边缘做了R3-R5的圆弧过渡，既避免日常搬运、使用过程中磕碰划伤线缆或车身漆面，也能在注塑生产时减少应力集中，提升壳体抗跌落、抗挤压的结构强度。壳体上表面预留了状态标识与指示灯的安装位，建模时将标识区域做了0.2mm的下沉处理，后续可通过丝印或模内注塑工艺完成标识制作，不会因为长期摩擦出现标识脱落的问题。主控盒的出线端做了双层防水结构设计，内层是与线缆过盈配合的橡胶密封套，外层是带锁紧卡扣的压线结构，可保证线缆在反复弯折、拖拽的使用场景下，不会出现线缆外皮破损、内部线芯拉断的问题，同时满足户外临时使用时的防泼溅要求。主控盒的整体厚度控制在35mm以内，长宽尺寸控制在120mm*80mm区间，单手握持无压力，放置在地面时不会因为过高被路过的人员、车辆剐蹭，也能适配绝大多数车辆后备箱的储物格尺寸。

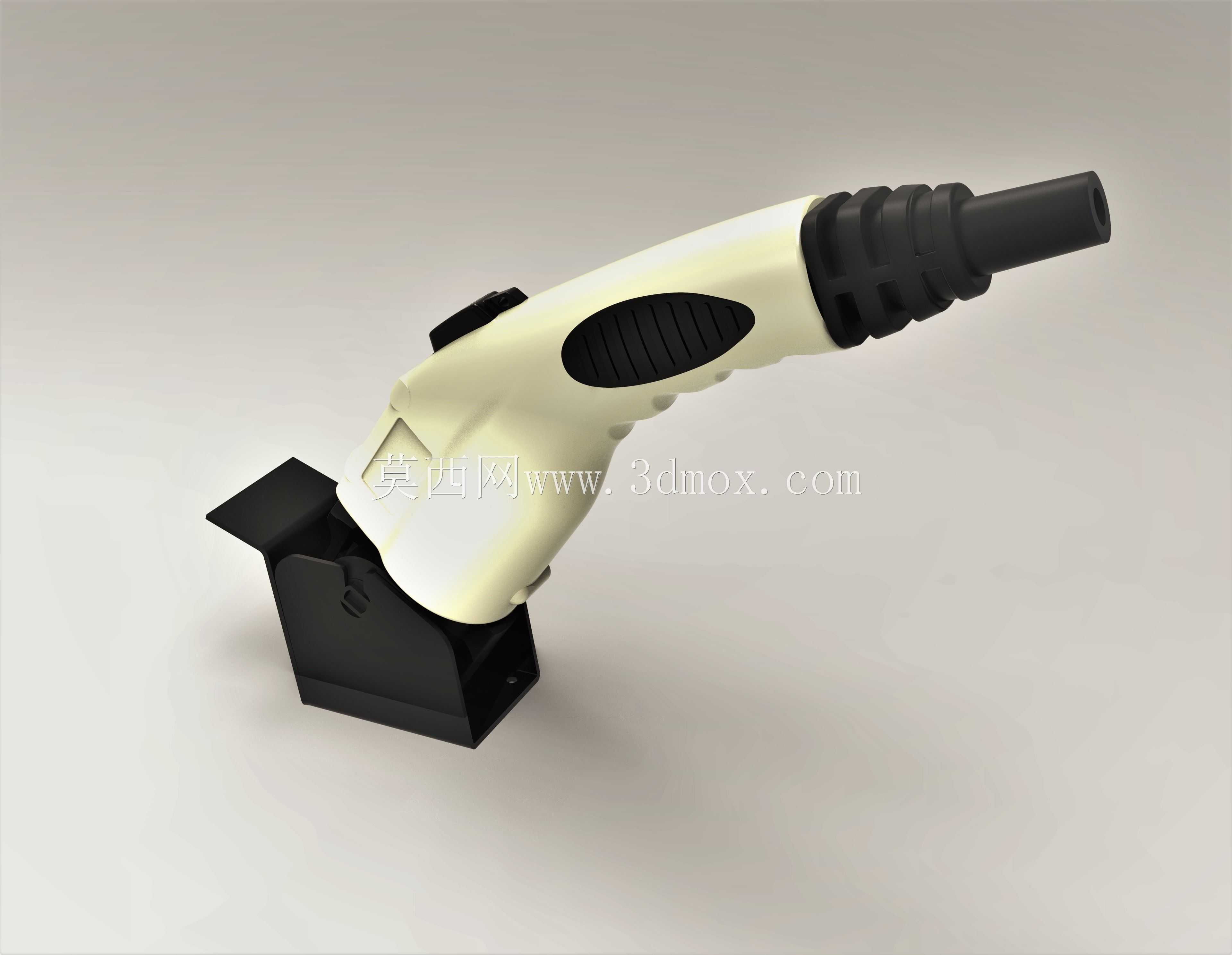

　　车端充电枪部分的建模完全贴合国标交流充电枪的人机操作尺寸，枪身握持区域做了符合人体工学的内凹弧度，表面预留了防滑纹理的安装位置，插拔充电枪时无需施加过大的握力即可完成操作，即使在冬季佩戴薄手套也能稳定握持。枪头与车辆充电接口配合的部位做了精准的公差预留，插合后可保证锁止卡扣完全卡入车辆接口的锁止位，不会出现充电过程中枪头脱落的问题，枪头内部的端子安装位按照国标尺寸排布，可直接匹配通用的充电端子模型进行装配。枪身与线缆连接的位置做了加长的防弯折弹簧结构，可承受超过一万次的180度弯折测试，避免长期使用后线缆根部出现断裂露线的安全隐患。

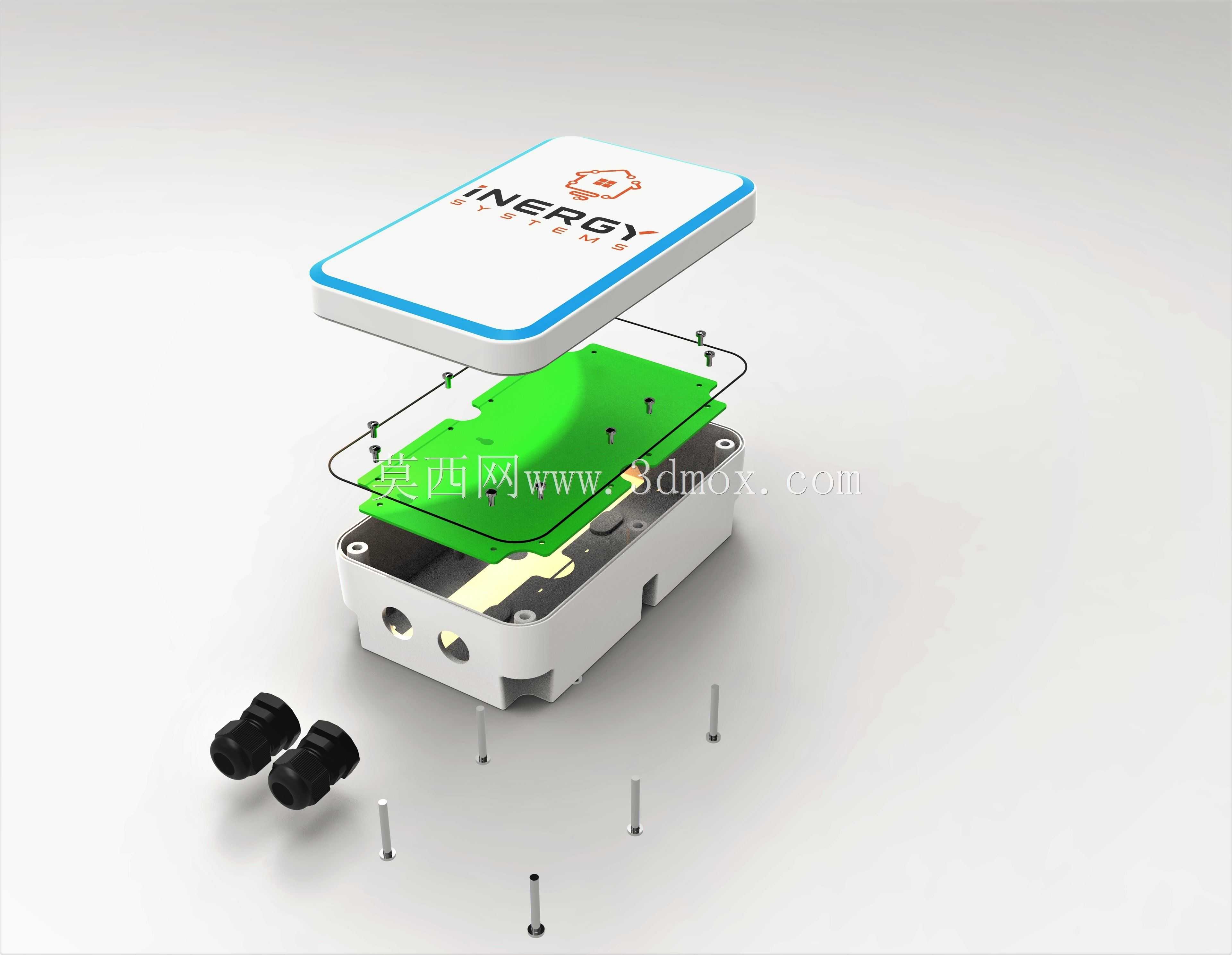

　　连接主控盒与充电枪的线缆采用多芯柔性电缆结构，建模时还原了线缆的自然弯曲弧度，没有做生硬的直线处理，实际生产中这类线缆会选用耐油、耐高低温的TPE外被，可适应-30℃到50℃的户外使用环境，线缆外径控制在12mm左右，既保证内部线芯有足够的载流面积满足3.5kW或7kW的充电功率需求，也不会因为线缆过硬导致收纳、拖拽困难。整套模型的装配逻辑完全按照实际生产的装配顺序搭建，各个部件之间的配合间隙、安装孔位都做了对应预留，结构工程师可直接在该模型基础上进行细节优化，比如调整主控盒内部的PCB板安装位、增加漏电保护模块的安装空间、调整密封结构的压缩量等，也可用于产品宣传的渲染出图、装配工艺指导文件的制作。在设计思路上，整套结构优先考虑了使用过程中的可靠性与安全性，所有外露的结构边缘都做了倒角处理，没有尖锐的棱角，防水结构的设计覆盖了所有可能进水的拼接缝，线缆的固定结构都做了防拉脱设计，可满足日常使用中各种复杂场景的需求，比如雨天临时户外充电、拖拽线缆时跨越台阶、收纳时反复弯折线缆等工况，都不会出现结构损坏或安全隐患。
