汽车驱动桥开放式差速器结构设计

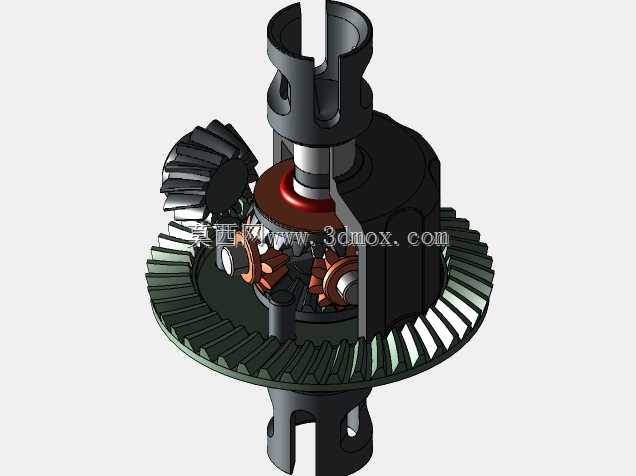

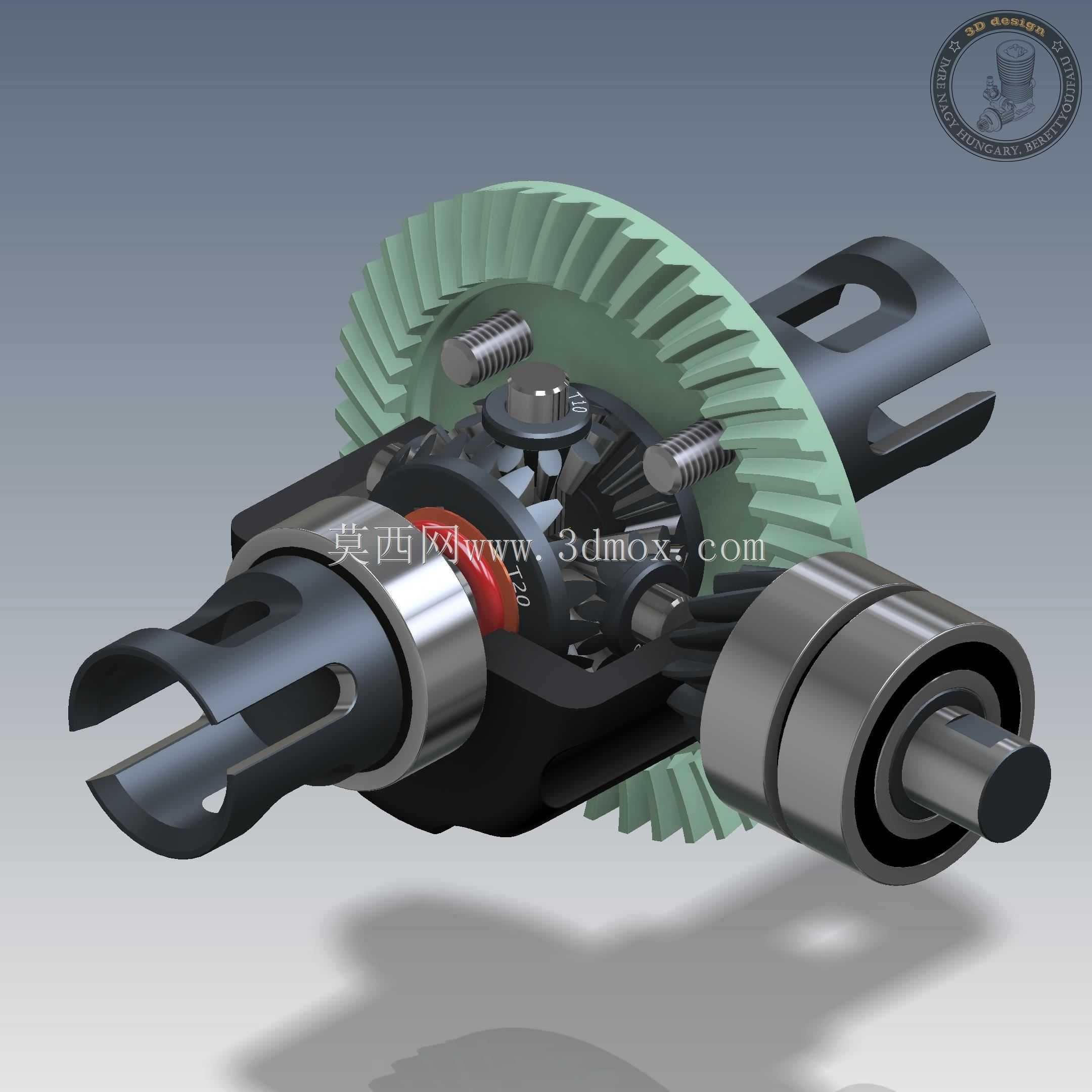

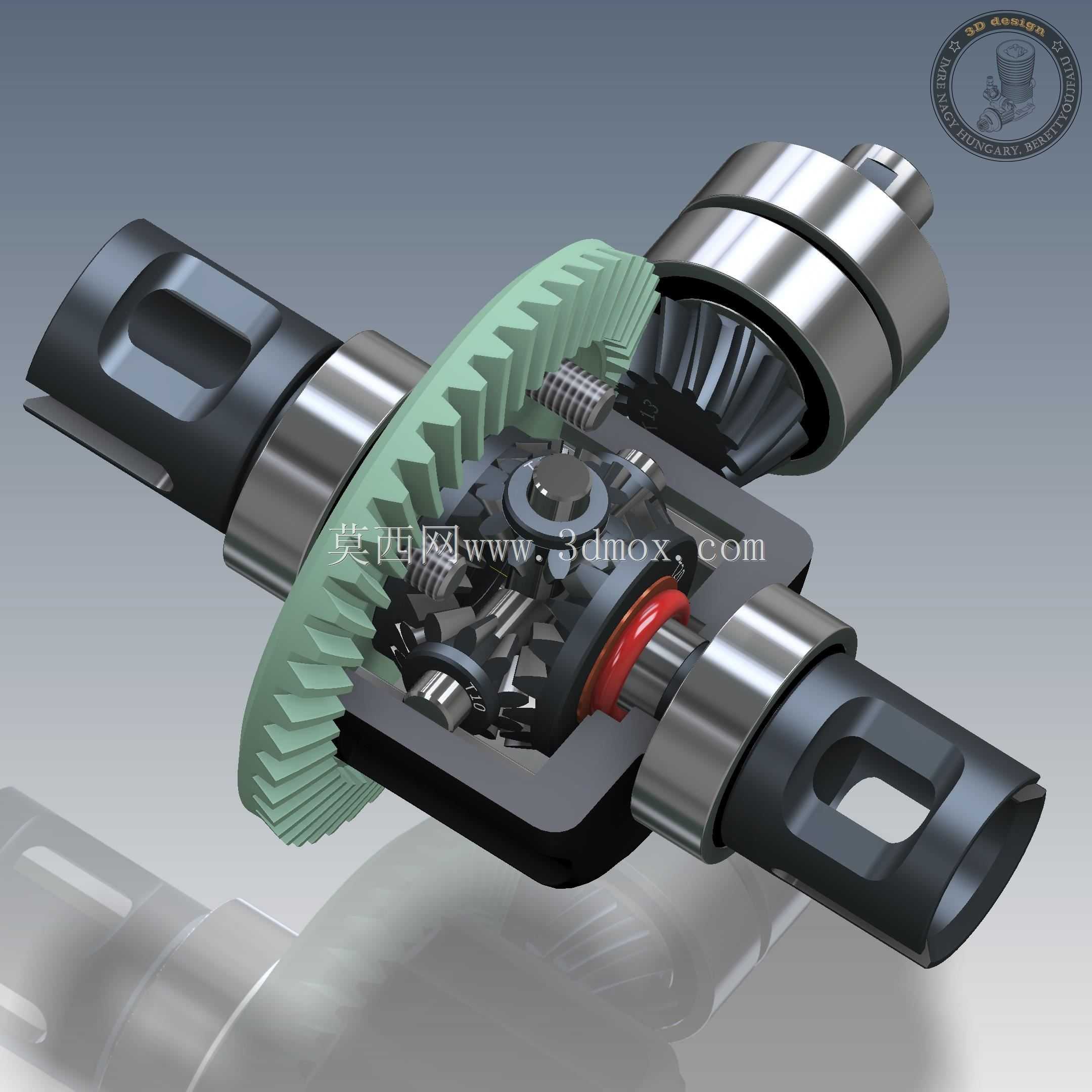

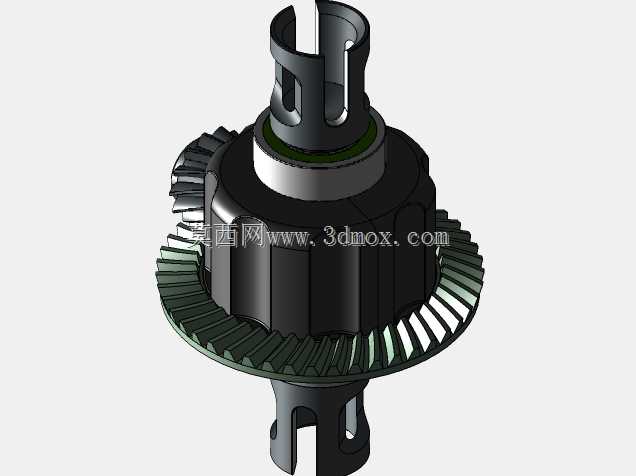

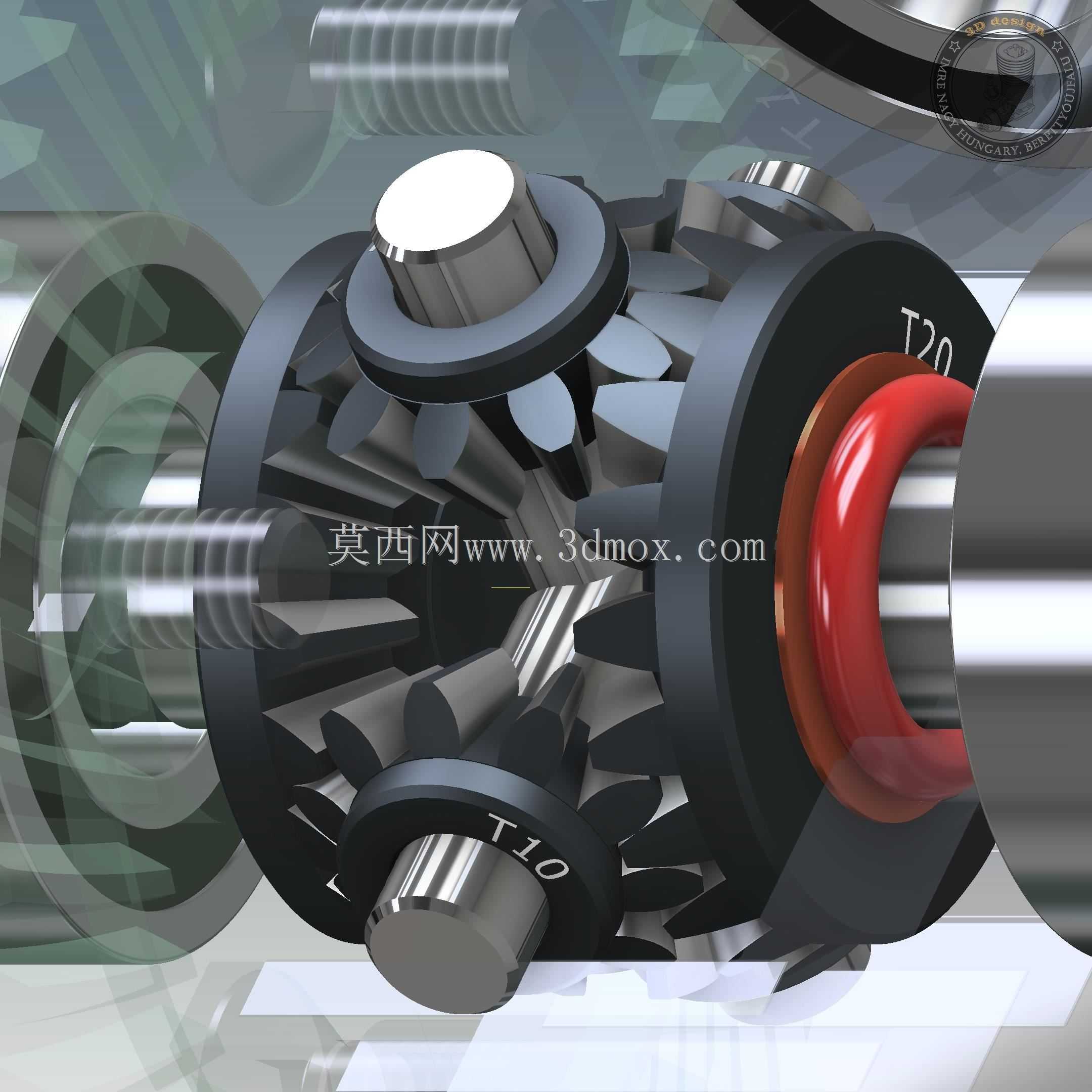

该差速器结构主要应用于民用乘用车、轻型载货车辆的驱动桥传动系统中，布置于驱动桥主减速器从动齿轮的动力输出端，核心作用是在车辆转向或行驶于不平路面时，允许两侧驱动轮以不同转速转动，同时保证两侧车轮获得足够的驱动力矩，避免轮胎出现拖滑磨损，提升车辆行驶的平顺性与操控稳定性。整套差速机构采用对称式锥齿轮结构设计，核心组成包含差速器壳体、四个行星锥齿轮、两个半轴锥齿轮、行星齿轮轴、十字支撑轴以及配套的止推垫片与锁紧紧固件。设计过程中首先匹配主减速器从动锥齿轮的安装接口，差速器壳体通过螺栓与从动大锥齿轮刚性连接，接收主减速器传递的扭矩后，通过行星齿轮轴将动力分流至两侧半轴齿轮，最终传递给车轮半轴。行星齿轮采用球面背衬设计，与差速器壳体内的球面支撑面贴合，保证齿轮啮合过程中能够自适应微调位置，抵消加工与装配带来的微小误差，提升啮合平稳性；行星齿轮与半轴齿轮的齿形均采用渐开线锥齿设计，啮合重合度高，传动过程中载荷分布均匀，能够承受大扭矩冲击载荷，同时在齿轮背面与壳体接触面加装耐磨止推垫片，既可以调整齿轮啮合间隙，也能降低长期运转带来的磨损，延长部件使用寿命。两侧输出轴采用花键连接结构与半轴齿轮配合，安装时需保证半轴花键与齿轮内花键的同轴度误差控制在允许范围内，差速器整体的径向安装边界需匹配驱动桥壳的内部腔体尺寸，轴向安装位置需对齐两侧半轴的同轴中心线，避免运转过程中出现附加载荷。整套结构在设计时充分考虑了装配工艺性，行星齿轮轴采用十字交叉布置，装配时可依次将行星齿轮、垫片装入壳体后穿入固定轴，再通过锁紧销将轴固定在壳体上，避免运转过程中轴出现窜动；壳体两侧的轴颈部位用于安装支撑轴承，将整套差速机构支撑在驱动桥壳上，保证运转过程中的旋转精度。在实际使用场景中，该结构能够在车辆直线行驶时通过行星齿轮的公转将扭矩平均分配给两侧半轴，当车辆转向时，内侧车轮行驶阻力增大，行星齿轮在公转的同时产生自转，自动降低内侧车轮转速、提升外侧车轮转速，保证两侧车轮均处于纯滚动状态，既减少了轮胎的异常磨损，也降低了传动系统的附加载荷，提升整车传动效率。
