斜齿轮滚齿加工刀具与工件啮合结构

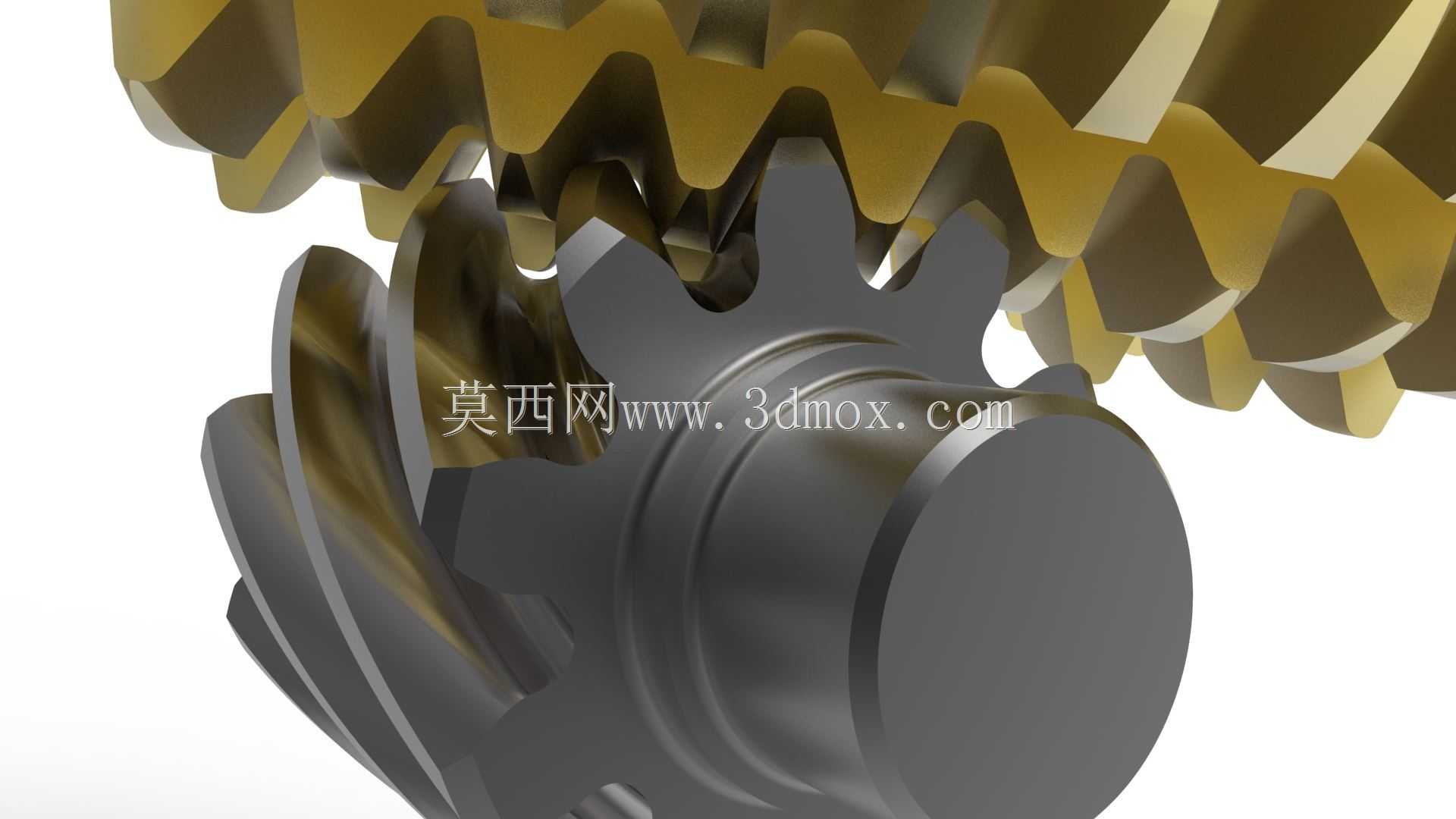

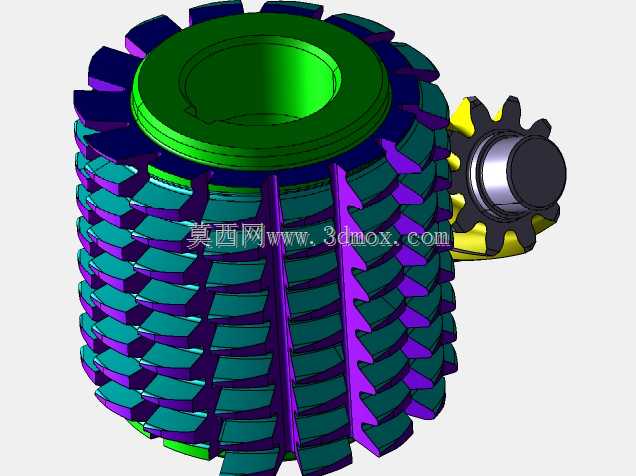

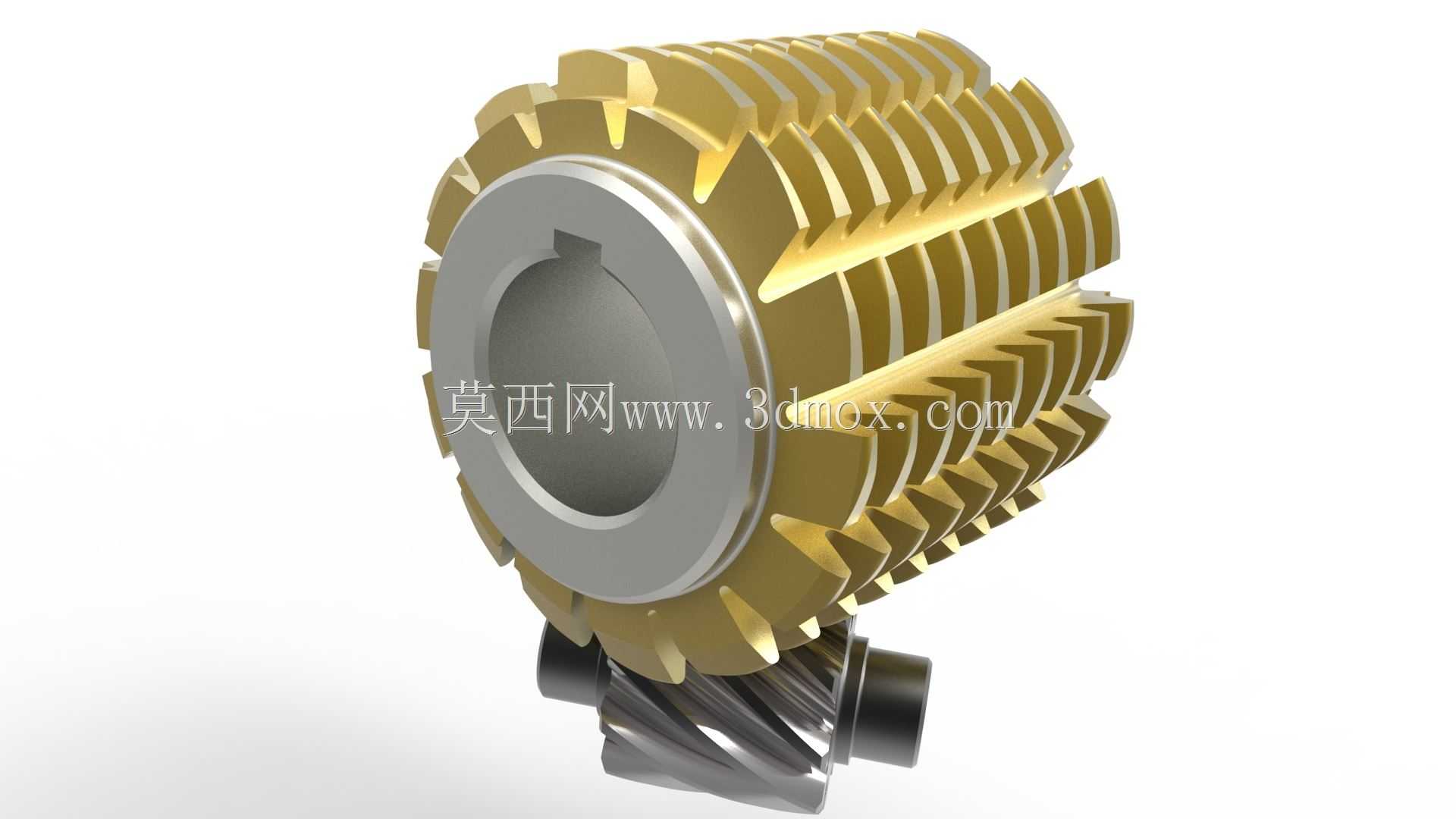

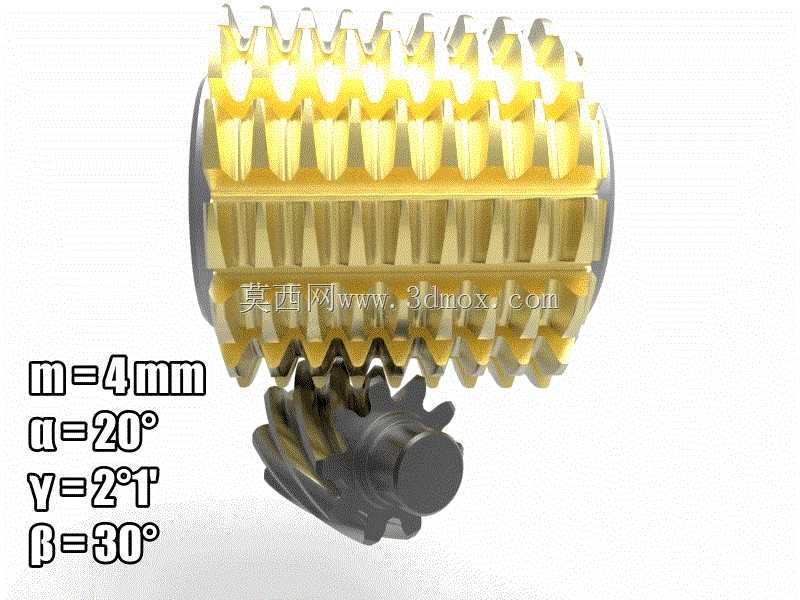

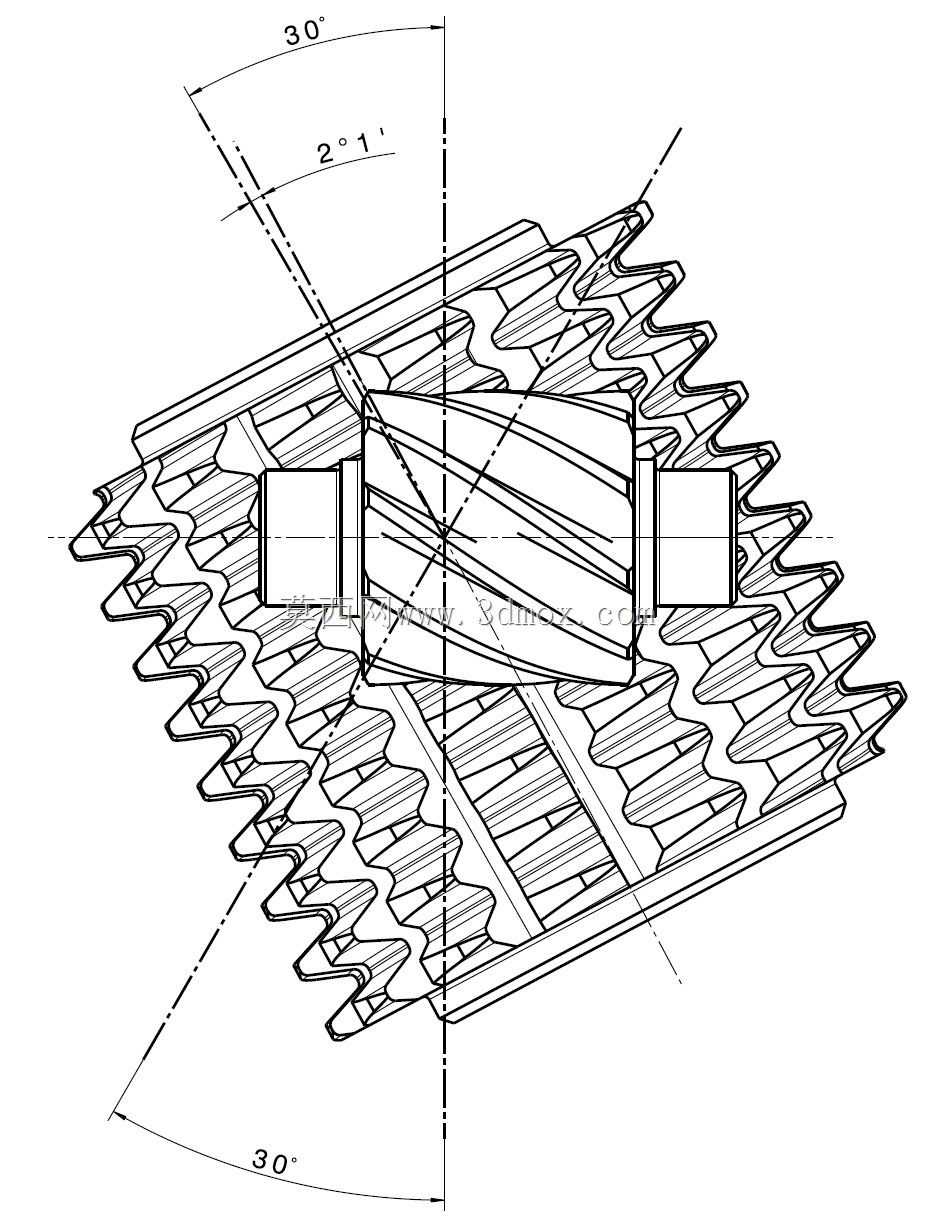

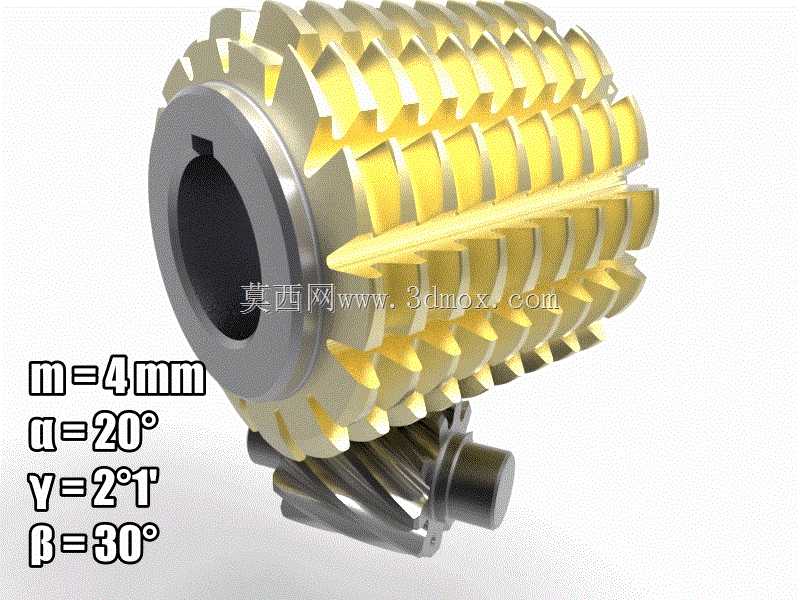

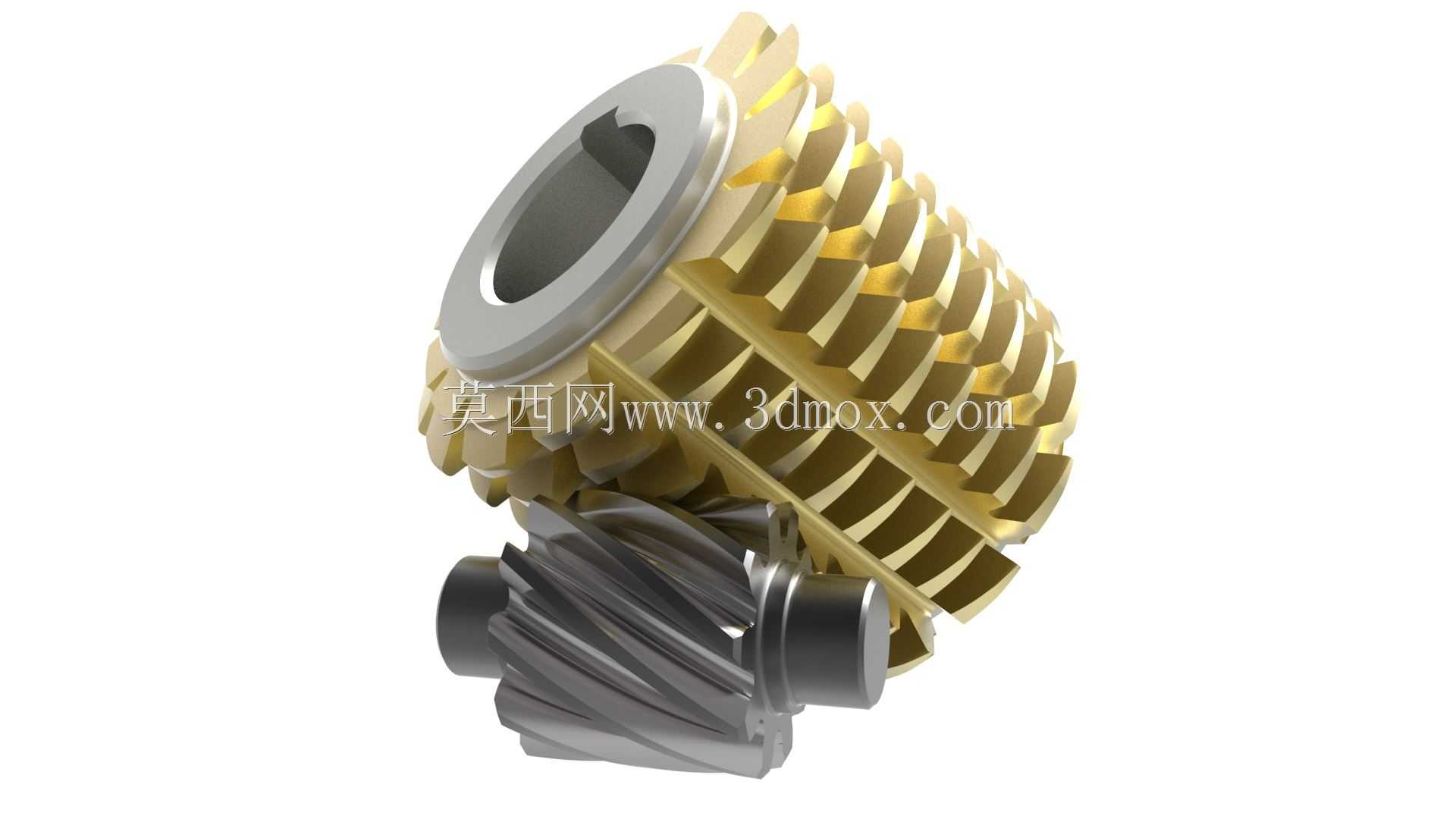

在齿轮加工制造领域，滚齿工艺是目前应用最广泛的圆柱齿轮批量加工手段，这套结构完整还原了滚切斜齿轮时滚刀与待加工齿坯的啮合工作状态，可直接用于滚齿工艺教学演示、加工过程仿真验证、刀具刃形优化参考等场景，覆盖汽车变速器齿轮、工业减速机齿轮、机床传动齿轮等多类斜齿轮产品的加工工艺研究场景。滚齿加工的核心原理是利用交错轴斜齿轮的啮合传动关系，将滚刀设计成带切削刃的蜗杆形态，通过滚刀与齿坯的强制同步回转，配合轴向进给运动，逐步在齿坯上切削出符合参数要求的渐开线齿形，相比插齿、铣齿等工艺，滚齿加工具备连续切削无空行程、加工效率高、齿形精度一致性好的优势，是中小模数斜齿轮粗加工与半精加工的首选工艺方案。这套结构中的滚刀采用整体式蜗杆型设计，沿圆周方向均匀分布多圈螺旋排列的切削齿，每个切削齿都经过齿形修形，能够在啮合过程中逐齿切除齿坯上的多余金属，切削过程中滚刀的螺旋升角与待加工斜齿轮的螺旋角形成精准的轴交角匹配，保证切削出的齿向误差控制在工艺允许范围内；配套的斜齿轮齿坯采用小齿数设计，能够清晰展示滚齿过程中齿面的逐步成型轨迹，直观呈现滚刀切出齿槽、形成完整渐开线齿面的整个过程，避免大齿数齿轮演示时齿面成型过程被遮挡的问题。从安装边界来看，滚刀的内孔采用标准滚刀安装孔径设计，可适配常规滚齿机的刀杆装夹尺寸，滚刀两端预留有装夹定位的轴颈空间，能够匹配滚齿机的托架支撑结构，保证高速切削时的回转稳定性；待加工齿坯的中心预留标准装夹孔，可直接安装在滚齿机的工作台心轴上，通过压板压紧实现周向与轴向定位，装夹后齿坯的外圆与滚刀的切削刃保持精准的中心距，配合分齿传动链的同步运动，即可实现连续滚切作业。在设计思路上，这套结构重点还原了滚齿加工的展成运动关系，滚刀的切削刃形按照啮合共轭原理设计，保证切削出的齿形完全符合渐开线齿廓要求，同时对滚刀的前角、后角做了符合实际切削要求的结构处理，避免仿真模型与实际加工刀具的结构偏差，小齿数齿坯的设计则特意放大了齿面成型的展示效果，能够让工艺人员清晰观察到滚刀每个刀齿的切削轨迹，以及齿面棱边的形成过程，可用于优化滚齿的进给参数、调整滚刀的安装角度，减少实际加工中的齿形误差与齿向误差，提升斜齿轮的加工精度与啮合平稳性。
