外直齿轮副啮合应力仿真分析模型

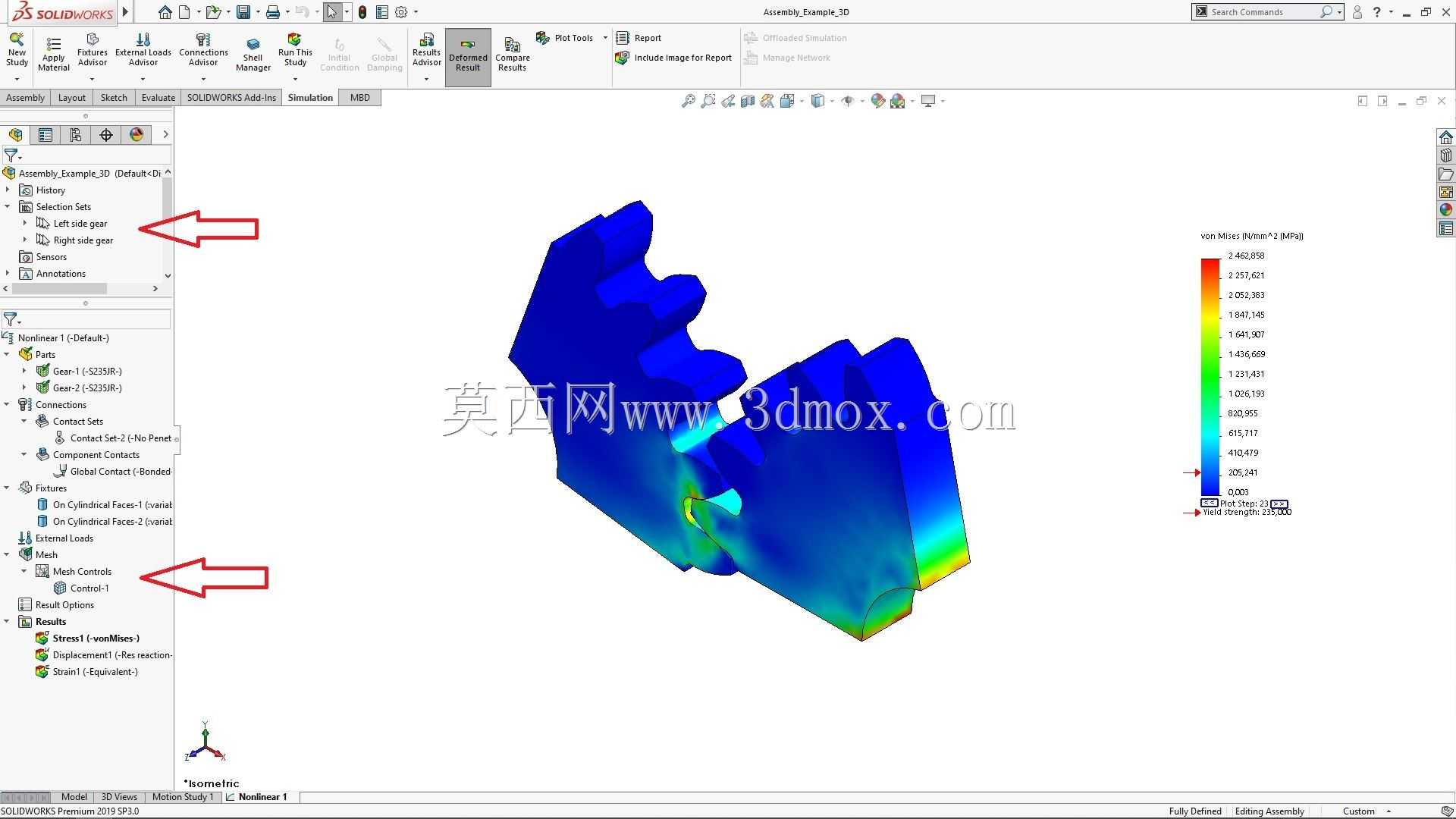

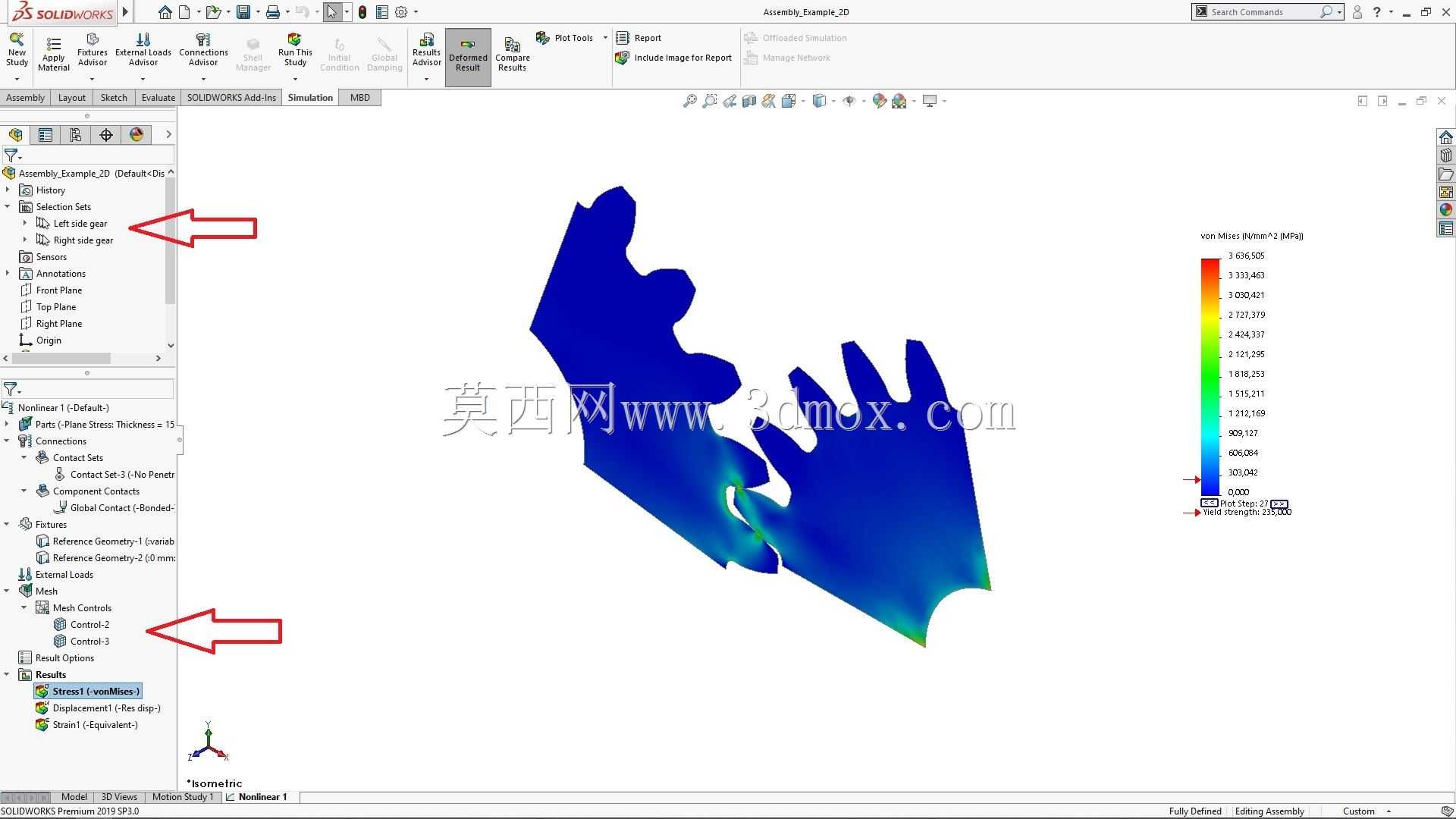

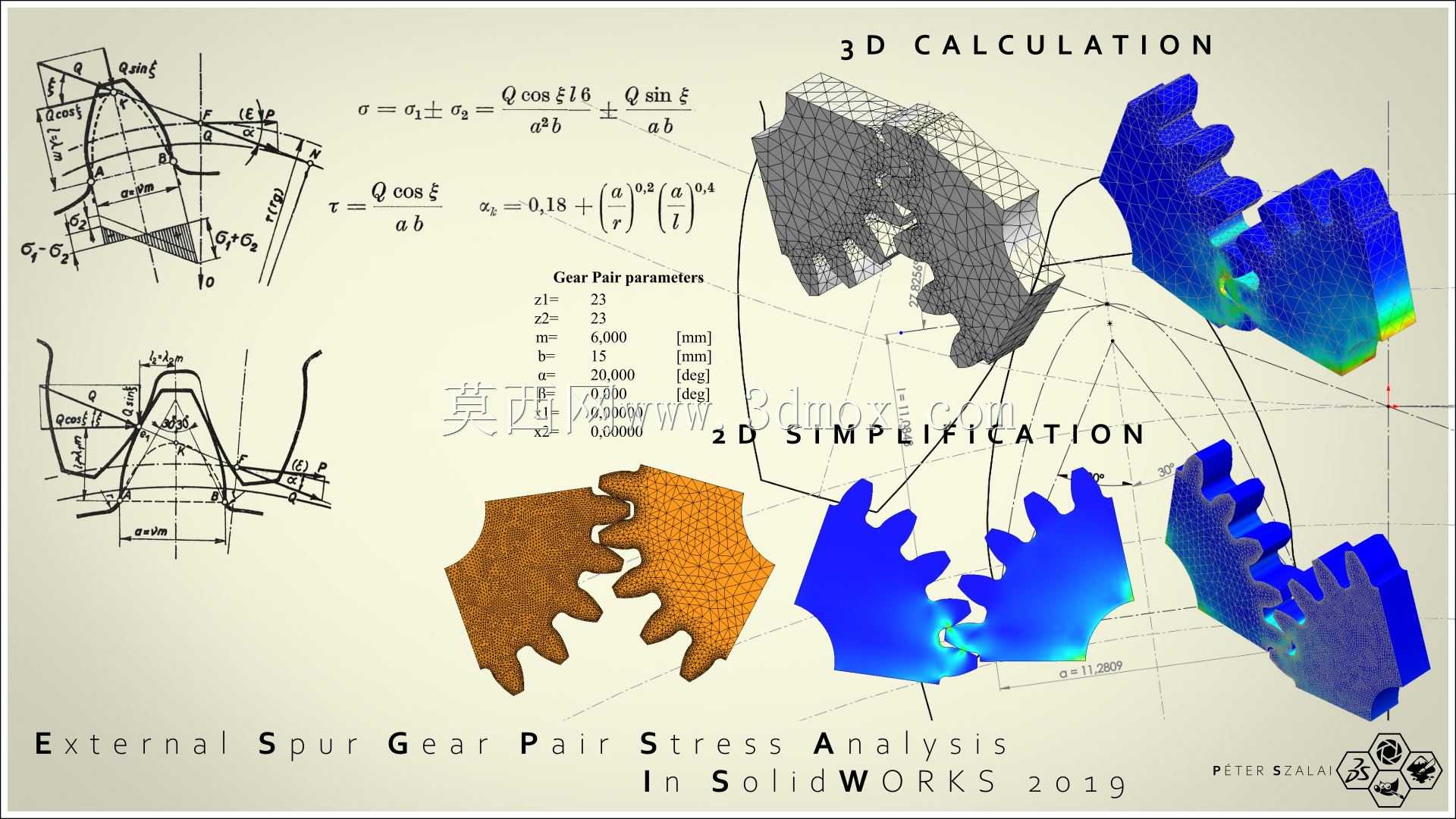

外直齿轮副是机械传动系统中应用极为广泛的基础部件，常见于各类工业减速装置、机床传动链、输送设备动力传输单元、轻工机械动力分配机构中，承担着传递旋转扭矩、匹配转速与负载的核心作用，其啮合过程中的应力分布状态直接决定了整套传动机构的使用寿命、运行平稳性与负载承载上限。这套齿轮副分析模型围绕直齿外啮合的实际工作场景搭建，完整还原了轮齿从进入啮合到退出啮合的全周期接触状态，可直观呈现齿面接触应力、齿根弯曲应力的分布规律，定位应力集中的高危区域，为齿轮的参数优化、强度校核、失效预判提供可靠的力学参考依据。在功能特性层面，模型同时覆盖了三维全尺寸啮合仿真与二维简化力学分析两种维度，三维状态下可完整复现轮齿接触的微观形变、载荷传递路径，精准捕捉齿向载荷分布不均、边缘接触等实际工况下的力学现象；二维简化分析则可快速完成不同载荷工况下的应力迭代计算，大幅提升方案阶段的校核效率，适配从初步设计到细节优化的全流程分析需求。设计思路上，模型完全遵循直齿轮啮合的基本力学原理，以轮齿实际受载状态为核心搭建逻辑，将齿廓啮合的接触关系、材料的弹性形变特性、载荷的施加边界完全贴合实际运行工况，既考虑了理想安装状态下的应力分布，也预留了安装误差、载荷波动等工况的分析拓展空间，可支撑不同应用场景下的齿轮强度验证工作。在外形尺寸与安装边界层面，模型严格匹配标准直齿轮的安装配合要求，明确了齿轮副的中心距安装范围、轴孔配合边界、齿顶圆与齿根圆的安全间隙阈值，可直接适配常规传动轴系的安装布局，在设计阶段即可提前规避装配干涉、啮合间隙不合理、轴系负载匹配不当等常见问题，帮助设计人员快速完成传动方案的迭代优化，减少物理样机的试制成本与测试周期，提升齿轮传动系统的设计可靠性。
