偏心可调式不锈钢搭扣栓锁结构

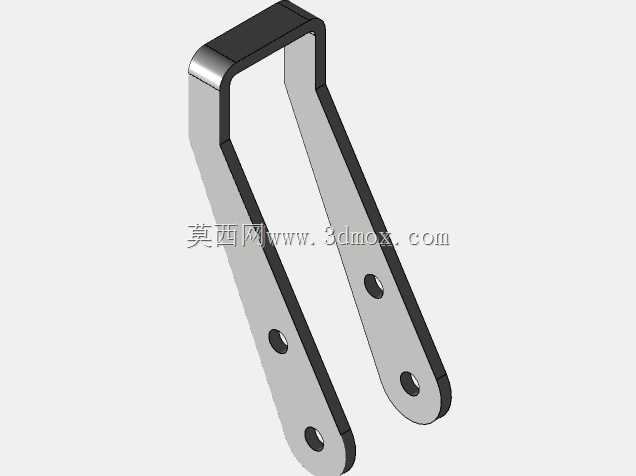

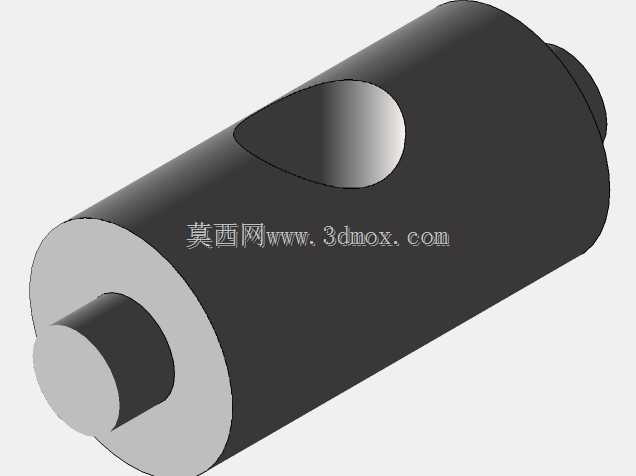

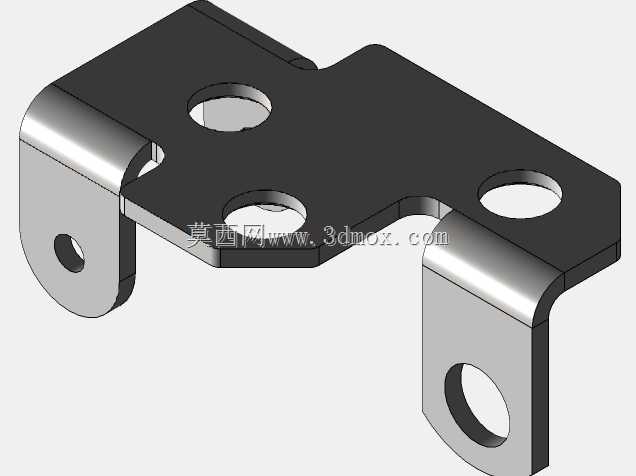

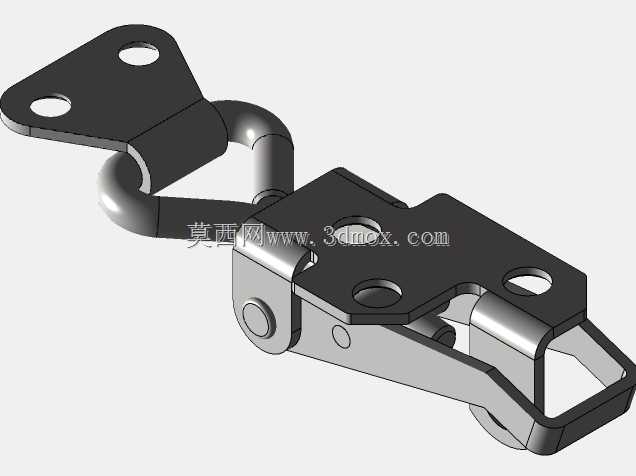

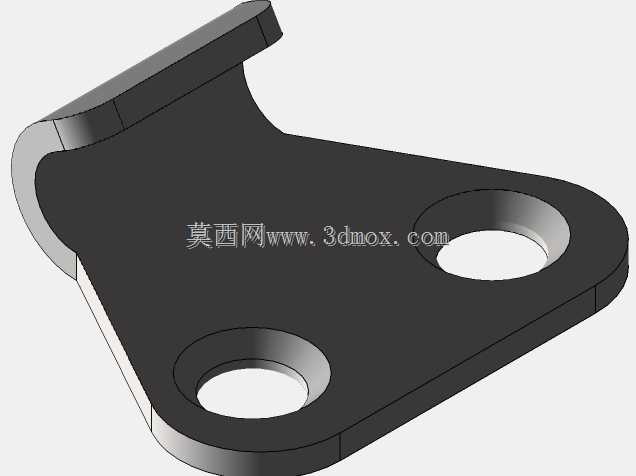

这款偏心可调式不锈钢栓锁，是面向高腐蚀工况开发的快开式紧固连接件，核心应用场景覆盖食品加工储运容器、船舶舱室配套设备、户外露天工业柜体、化工物料周转箱等对耐蚀性、开合便捷性有较高要求的领域，能够在高湿度、盐雾、弱酸弱碱接触的使用环境下长期保持稳定的锁紧性能，避免普通碳钢锁具易锈蚀、卡滞、锁合失效的问题。从实际用途来看，该栓锁属于可调节式搭扣锁范畴，区别于固定式搭扣，它能够通过偏心结构的行程补偿，抵消安装面的加工公差、长期使用带来的结构形变、密封件压缩量变化带来的间隙差，始终保持稳定的锁合张紧力，既可以实现无工具快速开合，又能在锁止状态下提供可靠的拉紧力，防止设备运行过程中因振动出现松脱、盖板移位、密封失效等问题。在功能特性设计上，这款锁具采用偏心凸轮式锁合原理，锁钩与锁座分体式布局，锁体上的偏心扳扣结构在扳动至锁止位时，能够通过偏心行程拉动锁钩产生线性张紧位移，将两个被连接件牢牢拉紧；扳扣解锁时仅需施加较小的扳动力即可解除张紧状态，无需额外工具即可完成开合操作，大幅提升日常检修、物料存取的操作效率。整体采用不锈钢材质打造，表面做钝化处理，无易锈蚀的薄弱结构，所有活动铰接点均采用同材质销轴配合，避免不同金属接触产生的电化学腐蚀，适配食品接触、海洋大气等严苛使用场景。从设计思路层面，研发团队充分考虑了工业场景下的安装容错需求，锁座与锁钩的安装板均设计为长圆孔安装位，允许安装时根据实际装配间隙调整固定位置，配合偏心结构的可调行程，能够适配不同厚度的门板、盖板搭接间隙，无需在安装时做高精度的配做加工，降低现场安装的精度要求与施工难度；锁体的活动结构做了防脱设计，扳动过程中不会出现销轴脱出、零件散落的问题，整体结构无细碎易丢零件，适合在工业现场长期免维护使用。外形尺寸与安装边界上，该栓锁整体闭合状态下的外包尺寸为75×26.5×16.5mm，属于小型搭扣锁范畴，锁座安装板的两个固定孔中心距适配常规小型柜体、箱盖的安装孔位布局，锁钩的挂接深度预留了足够的调节余量，安装时仅需在被连接件的对应平面预留足够的扳动操作空间，即可顺利完成开合操作，不会与周边的管线、结构件产生运动干涉；锁体闭合后整体外轮廓无尖锐凸起，不会在人员操作时造成剐蹭伤害，适配人员频繁操作的使用场景。
