带弹簧消隙结构的TR8梯形防齿隙螺母

这款防齿隙螺母是直线传动系统里的核心消隙传动部件，主要适配导程规格为2mm、4mm、8mm的TR8梯形丝杠，广泛应用在桌面级3D打印机Z轴升降机构、小型数控雕刻机进给轴、实验室精密位移平台、自动化检测设备微调模组这类对传动反向间隙有严格控制要求的场景中，能够有效消除梯形螺纹副配合时的轴向窜动间隙，提升传动定位精度与重复运动的一致性，避免设备往复运动时出现空程误差，保障进给动作的平稳精准。

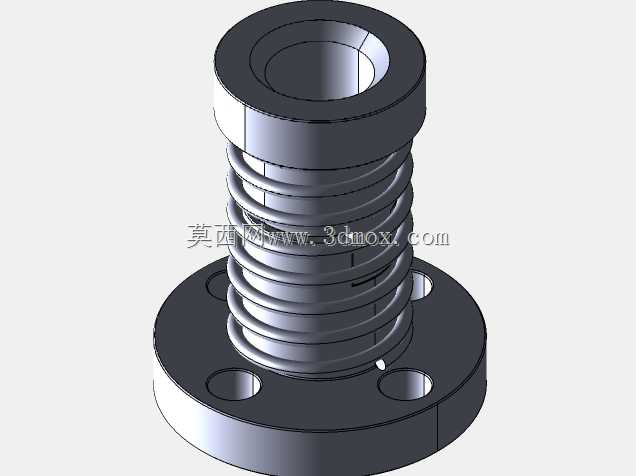

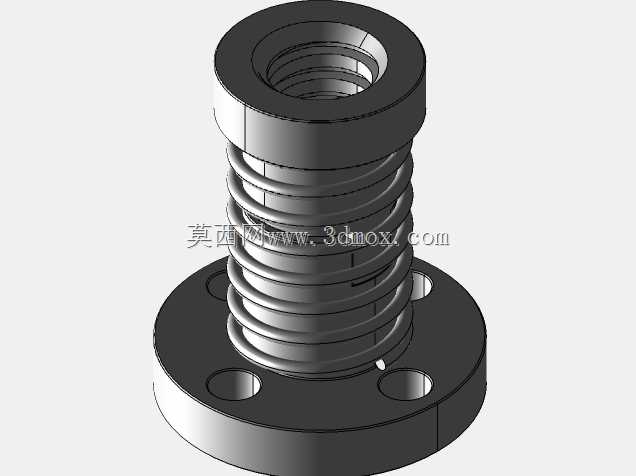

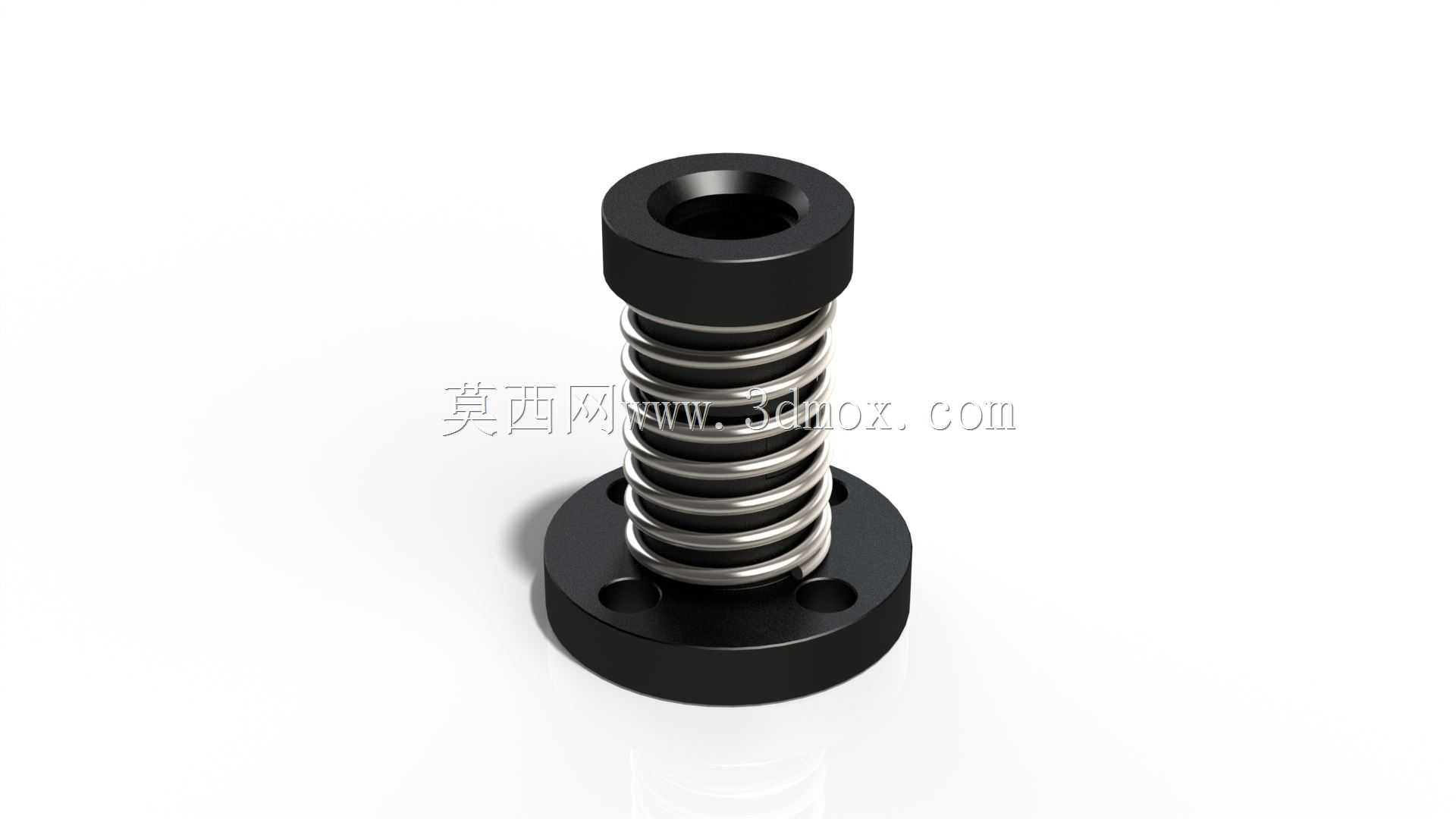

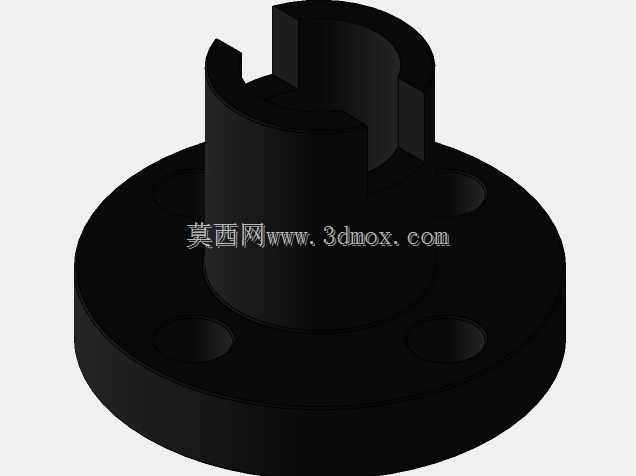

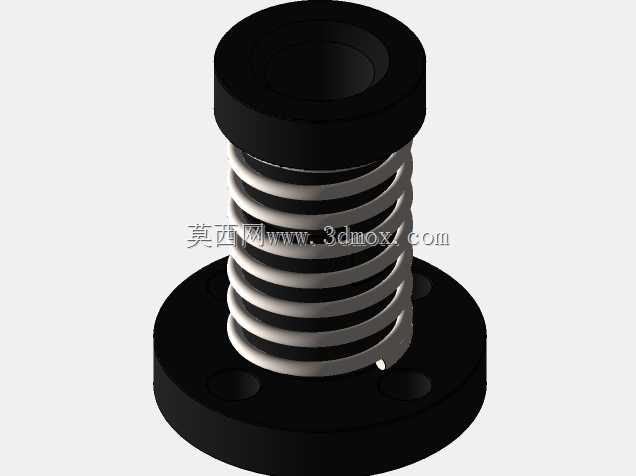

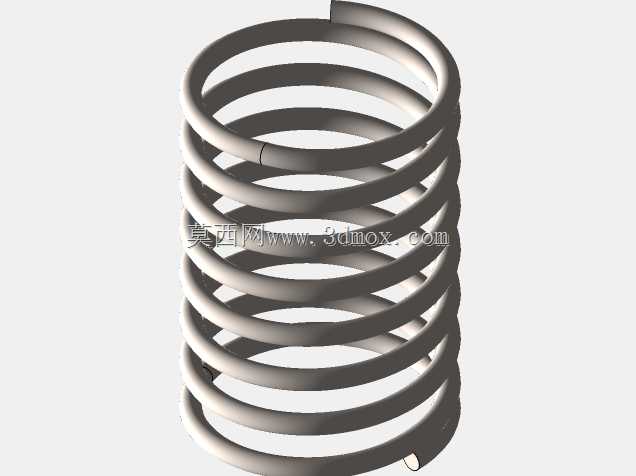

产品采用分体式消隙结构设计，主体螺母部分选用聚甲醛（POM）工程材质加工，自带良好的自润滑特性与耐磨性能，运动过程中无需额外频繁加注润滑脂即可保持顺畅的螺纹传动，同时能降低与金属丝杠配合时的运行噪音，减少丝杠表面的磨损速率；搭配的圆柱压缩弹簧始终对两个螺母分体结构施加轴向预紧力，让螺纹牙型两侧始终保持紧密贴合状态，在长期运行出现微量磨损后，弹簧的预紧力可以自动补偿磨损带来的间隙，无需人工频繁调整预紧结构，大幅降低设备的日常维护频次。底部带安装孔的圆形法兰盘是整个部件的安装基准，法兰外径22mm，盘面上预留的对称安装孔可以直接通过螺栓将螺母固定在设备的移动滑台端面，安装定位便捷可靠；螺母整体总长度为26.2mm，内螺纹公称直径适配8mm的TR8梯形丝杠，安装时需要预留足够的轴向运动空间，避免弹簧压缩行程与周边结构件发生干涉。

在设计这款部件时，充分考虑了小型精密传动设备的安装空间限制，将弹簧预紧结构与螺母主体整合为一体化组件，无需用户自行搭配弹簧与分体螺母进行组装，直接替换常规梯形螺母即可实现消隙功能；法兰安装面与螺母轴线保持严格的垂直度公差，能够保障安装后螺母与丝杠的同轴度，避免运动过程中出现卡滞、偏磨的问题；弹簧的预紧力经过合理匹配，既可以完全消除螺纹配合间隙，又不会因为预紧力过大导致螺纹传动阻力升高，兼顾了消隙效果与传动效率，适配轻量化、高精度的直线传动需求。
