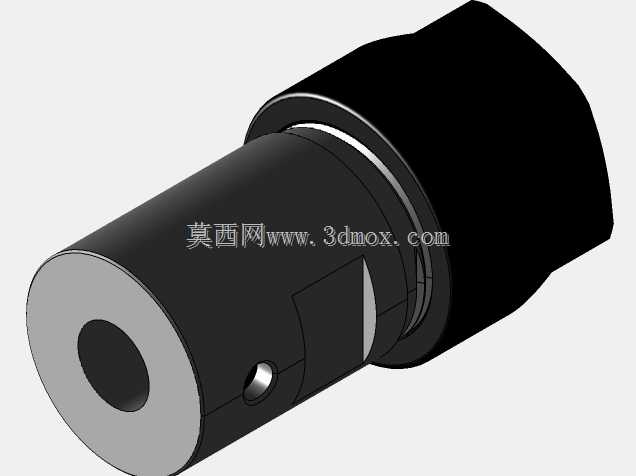

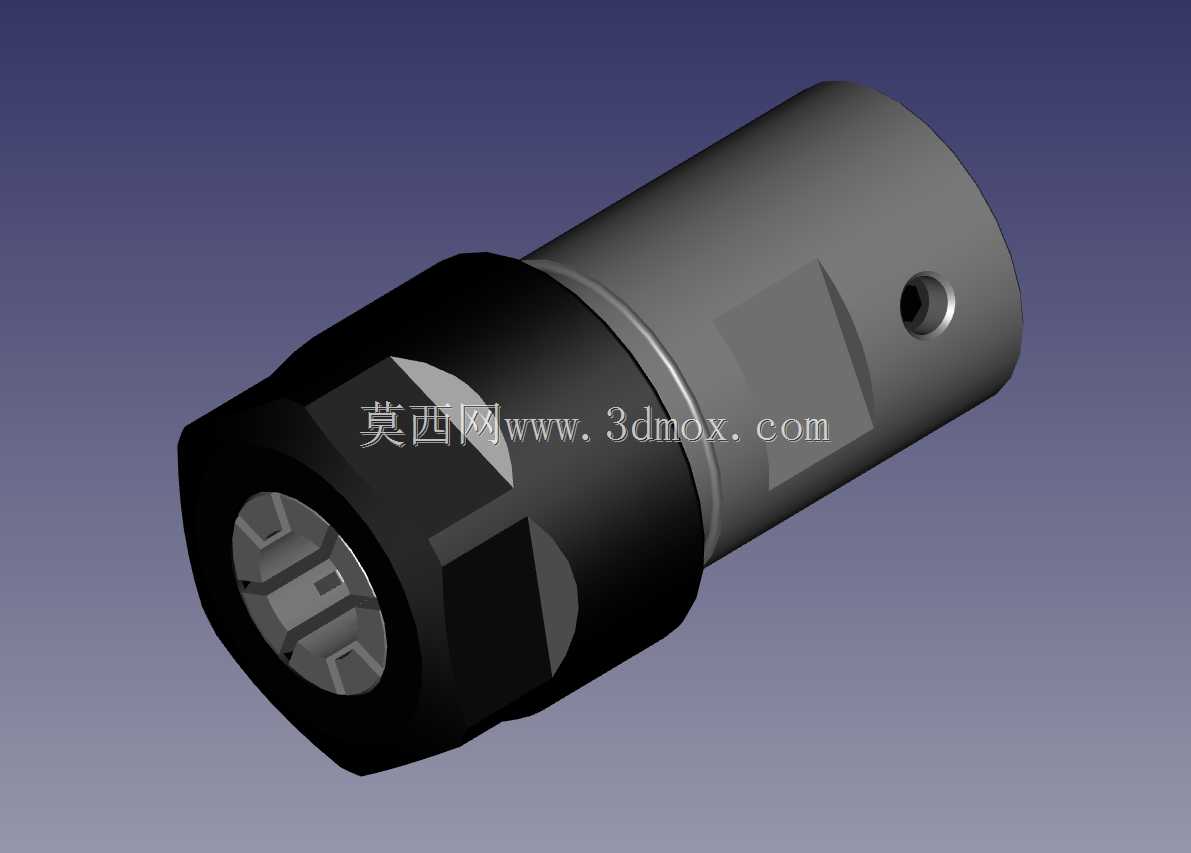

适配C20电机的ER16夹头锁紧螺母组件

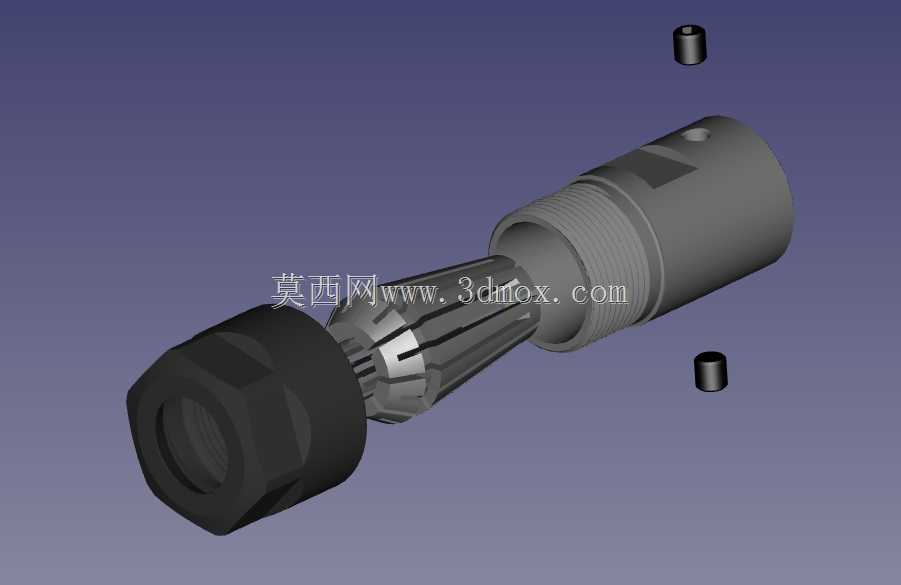

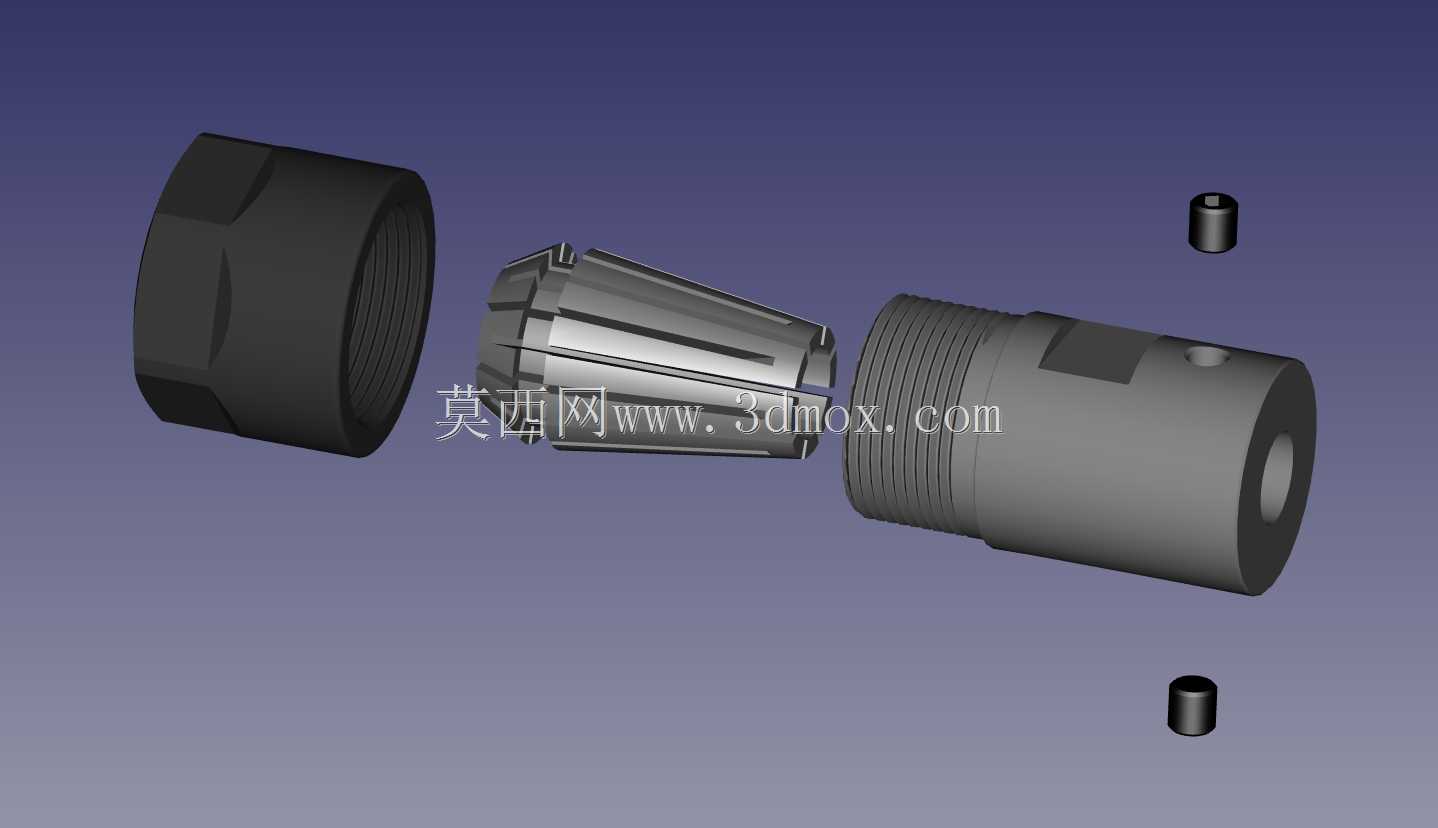

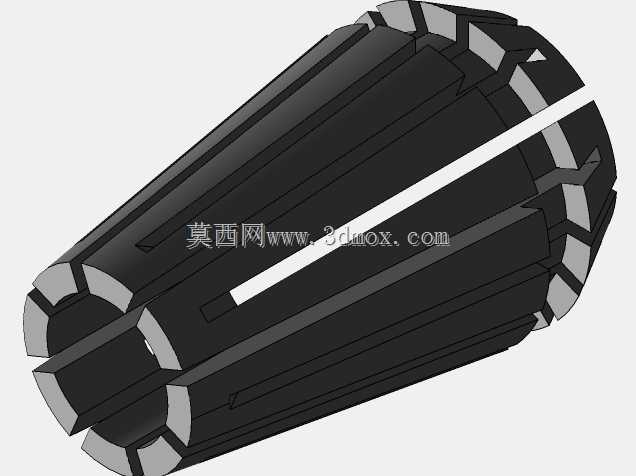

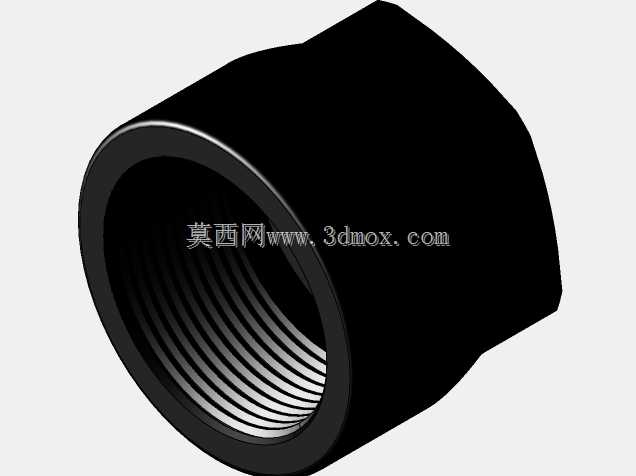

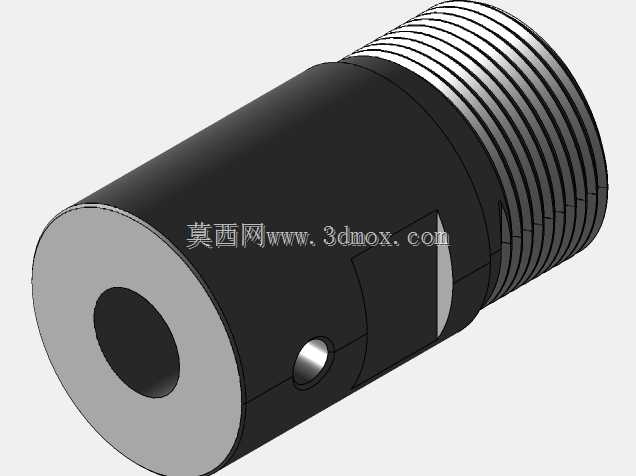

在小型数控加工、桌面级雕刻作业以及精密主轴装夹场景中，ER夹头组件是实现刀具稳定夹持的核心功能部件，这套适配C20规格电机的ER16夹头与螺母组件，正是针对小功率直流电机配套装夹需求开发的实用结构。日常应用里，200W级直流电机常被用于小型雕刻机、桌面铣床、边缘探测设备的动力输出端，这类场景往往受限于安装空间，无法适配标准规格的ER夹头支座，常规市售ER16夹头座要么安装尺寸不匹配，要么夹持行程无法满足小直径刀具、探测触头的装夹要求，这套组件的设计恰好填补了这一适配空白。从功能特性来看，组件包含ER16弹性夹头与配套锁紧螺母两部分，夹头采用标准ER16锥面配合结构，锁紧时螺母的轴向推力会转化为夹头的均匀径向收缩力，可实现对柄径在夹持范围内的铣刀、钻头、探测探针等工件的稳定抱紧，夹持过程中受力均匀，不会出现偏摆、打滑问题，能有效保证加工或探测过程中的同轴度精度，减少刀具跳动带来的加工误差或探测偏差。设计思路上，组件充分考虑了与C20-ER16A-32L-8mm规格电机轴的适配性，安装端的内孔尺寸、锁紧定位结构完全匹配对应电机的输出轴安装基准，无需额外加工转接件即可完成装配，同时特意加大了夹头的有效夹持行程，除了常规的铣削刀具装夹外，还可满足边缘探测器这类特殊工装的装夹需求，拓展了小型动力主轴的适用场景。外形与安装边界方面，组件整体为同轴回转结构，锁紧螺母段采用外六角防滑外形，方便使用普通扳手完成锁紧操作，无需专用ER螺母扳手即可实现可靠装夹；主体安装段设置有径向锁紧顶丝孔，装配时可通过顶丝将组件牢牢固定在电机输出轴上，避免高速运转时组件与电机轴发生相对转动；整体轴向长度与径向外径经过紧凑化设计，安装后不会超出小型设备的安装空间边界，不会与设备的龙门架、工作台等结构发生运动干涉，适配各类紧凑布局的桌面级加工、探测设备。实际使用中，这套组件可帮助小型动力主轴快速实现刀具、探测头的快速更换，锁紧操作简便，夹持精度稳定，能满足小型加工场景下的常规精度要求，同时紧凑的结构也降低了整套动力单元的转动惯量，提升了小功率电机的动态响应性能，让设备在进给、换向过程中运行更平稳。
