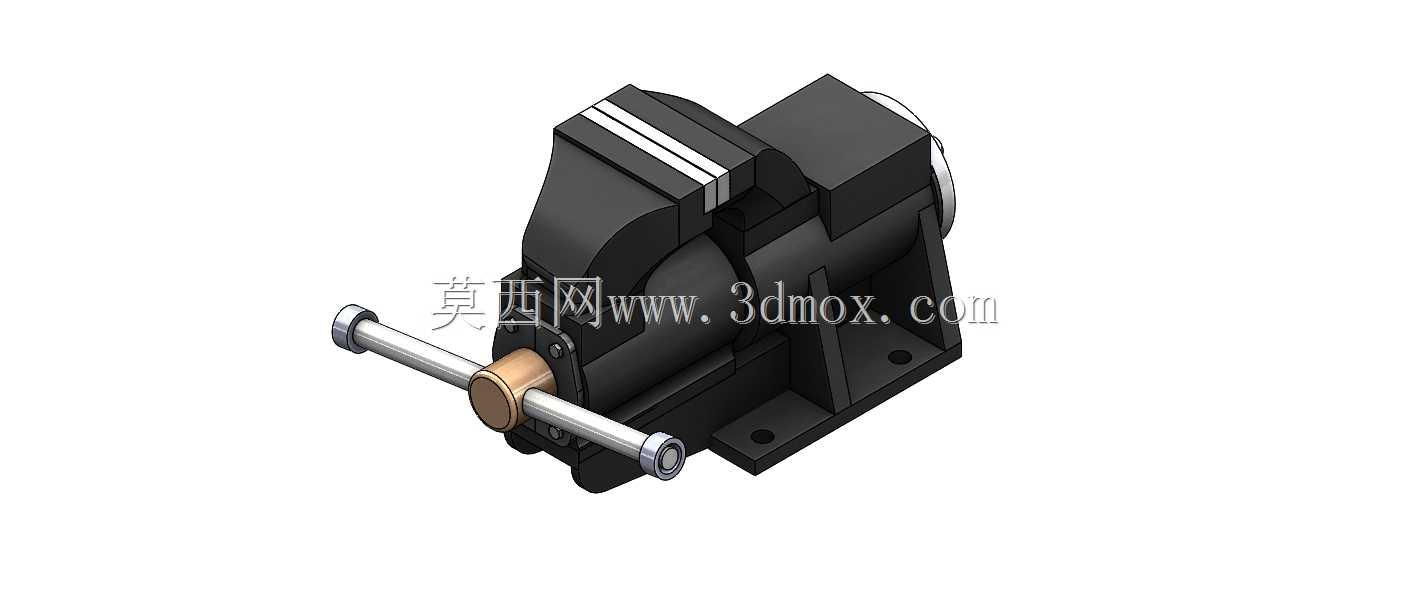

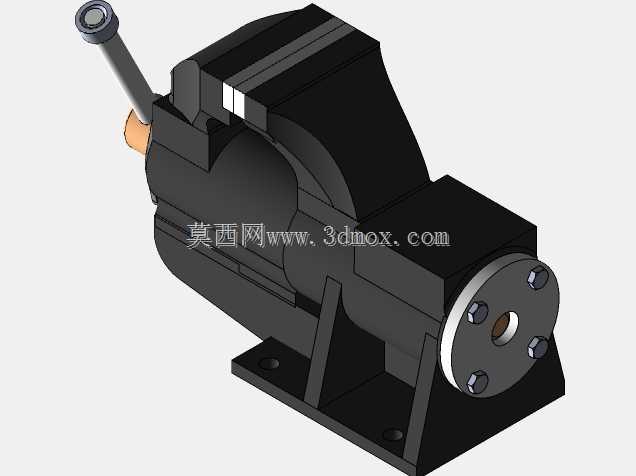

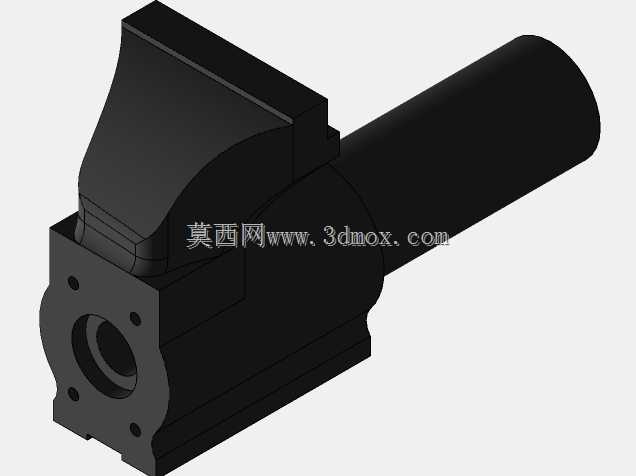

机加工用高精度台式夹持虎钳结构设计

这款台式虎钳是机械加工、钳工装配、维修作业场景中核心的工件夹持工装，广泛适配普通台钻、轻型铣床、钳工台等作业工位，承担各类金属、非金属工件的固定夹持作用，避免加工过程中工件移位、晃动，保障划线、锯削、锉削、钻孔、攻丝、轻铣等工序的加工精度与操作安全。从实际使用场景来看，它既可以满足小型机加工车间的批量零件装夹需求，也适配维修工坊、家用DIY作业台的零散工件固定需求，夹持稳定性强，操作门槛低，是机械加工领域普及率极高的基础工装设备。

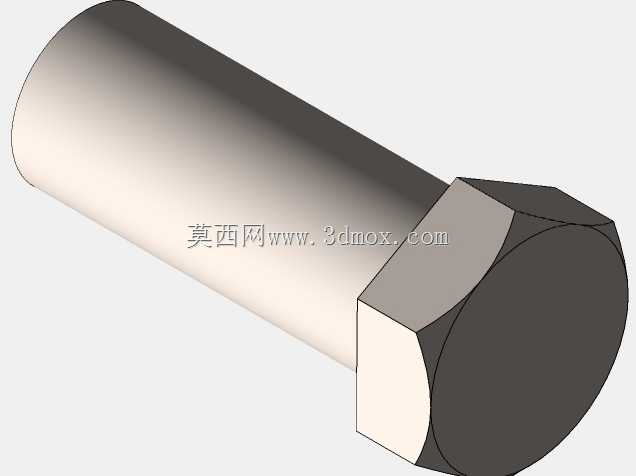

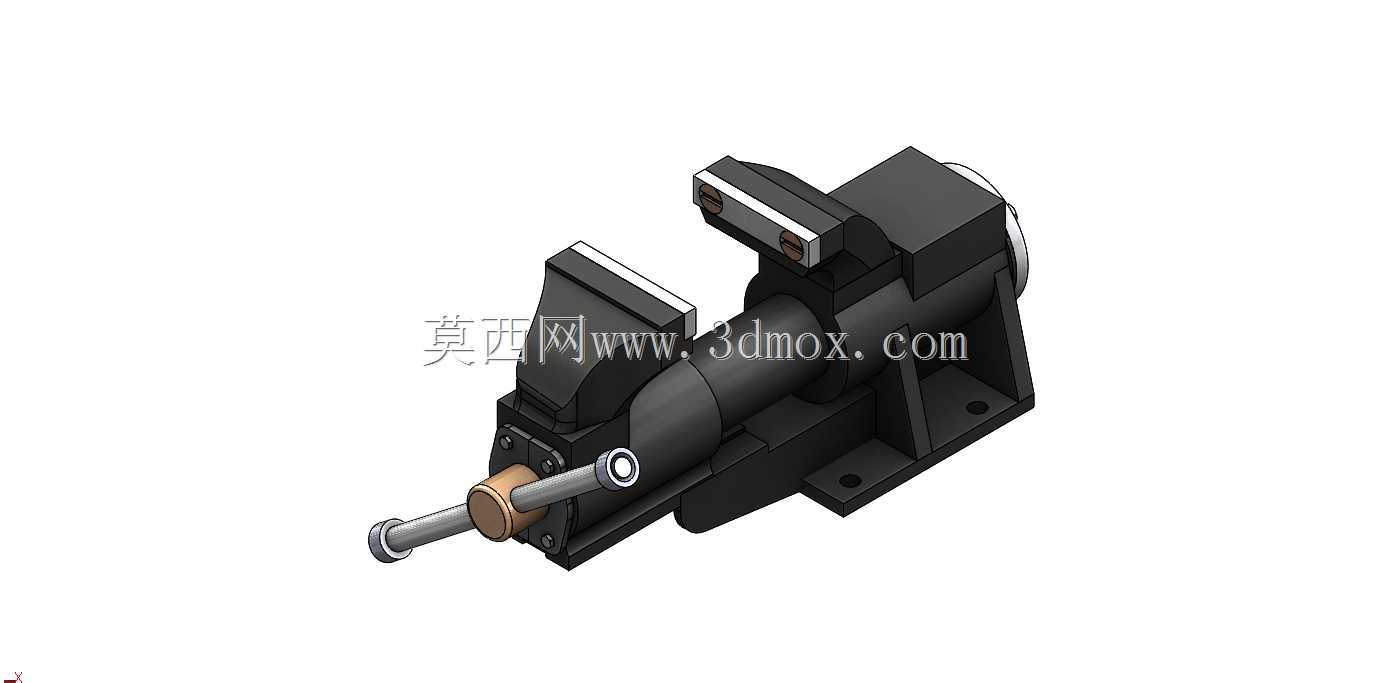

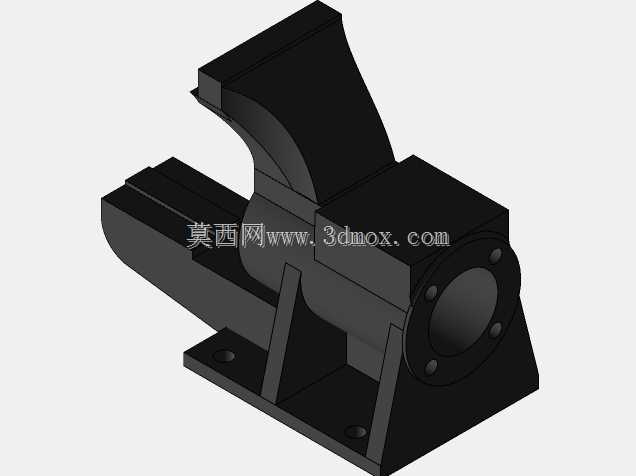

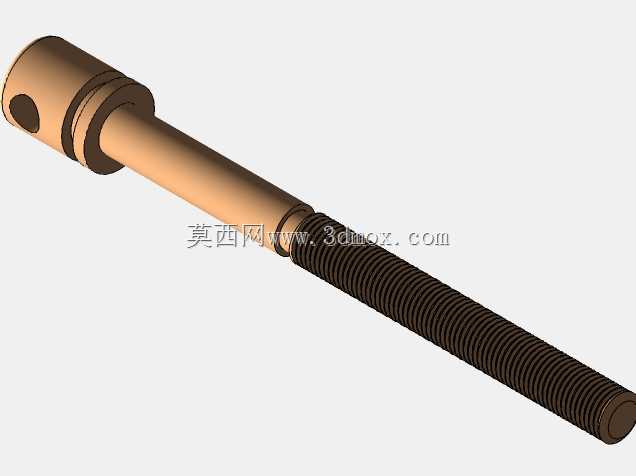

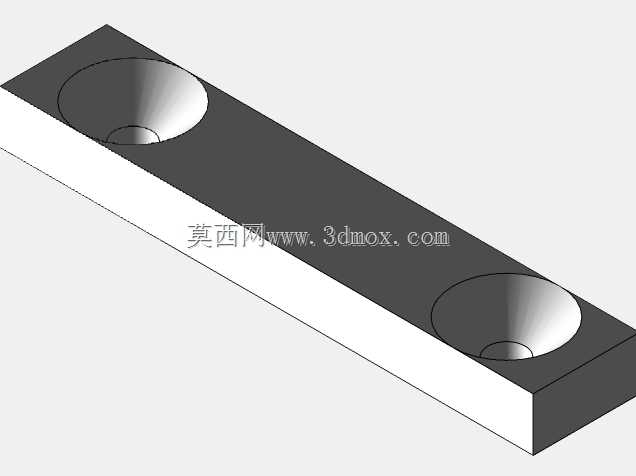

在功能特性设计上，这款虎钳采用丝杠传动的夹紧结构，通过转动穿装在活动钳身内的金属操作杆，带动丝杠旋转驱动活动钳身沿固定导轨做直线往复运动，实现钳口的开合与夹紧动作，钳口部位设计有交叉防滑齿纹，可大幅提升与工件接触面的摩擦力，避免光滑工件受夹紧力时出现打滑偏移，同时钳口采用可更换式结构设计，长期使用磨损后可快速拆卸更换，无需整体更换虎钳主体，降低长期使用的维护成本。固定钳身与底座采用一体化铸铁结构设计，整体刚性充足，可承受较大的夹紧力与加工过程中的切削冲击力，不会出现受力变形的问题，底座预留了两个对称的安装孔位，可通过螺栓将虎钳牢牢固定在工作台面上，承受重载荷作业时不会出现位移。

设计思路上，这款虎钳优先兼顾刚性与操作便捷性，整体结构紧凑无冗余部件，操作杆采用加长设计，利用杠杆原理降低操作人员转动丝杠时的施力强度，无需额外加力杆即可输出足够的夹紧力，活动钳身与固定导轨的配合面经过精密研磨，配合间隙控制在合理范围内，既保证活动钳身滑动顺畅无卡滞，又避免间隙过大导致夹持工件时出现钳口上翘、角度偏移的问题。从安装边界来看，这款虎钳整体底座尺寸适配常规宽度的钳工工作台，安装孔位间距符合通用台虎钳的安装尺寸标准，可直接替换同规格的老旧虎钳无需重新在工作台打孔，整体外形高度适中，安装后钳口工作面高度符合人体工程学作业高度，操作人员坐姿或站姿作业时都能保持舒适的操作姿态，长时间作业不易产生疲劳。钳身整体采用哑光发黑处理，既可以提升金属部件的防锈能力，也能避免车间强光照射产生反光干扰操作人员视线，细节设计充分贴合车间实际作业的使用需求。
