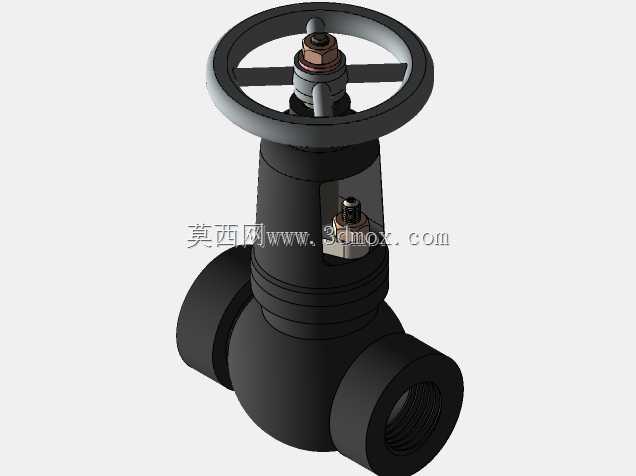

内螺纹连接手动直通式截止阀

　　该截止阀采用内螺纹直通式结构，两端接口轴线共线，介质从阀体一侧流入、另一侧流出，流道在阀瓣下方完成通断控制。与闸阀相比，其启闭行程更短，阀瓣沿阀座轴线垂直运动，关闭时密封面贴合紧密，可用于截断管路介质，也可在一定范围内辅助调节流量，但不宜长期作为节流件使用，以免密封面被高速介质冲蚀。

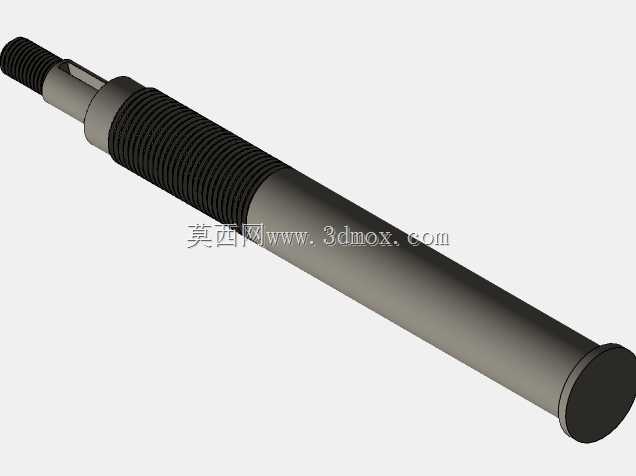

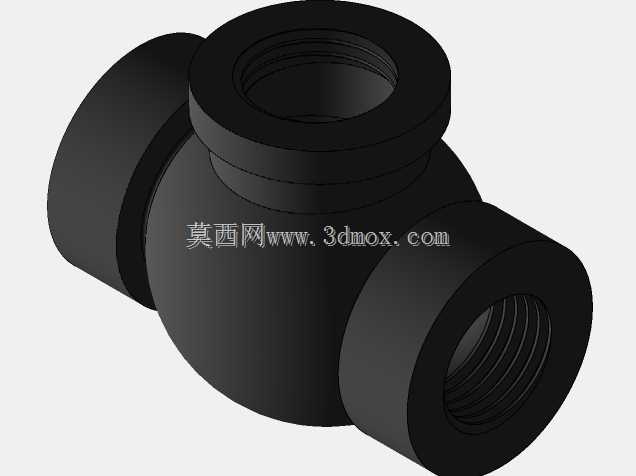

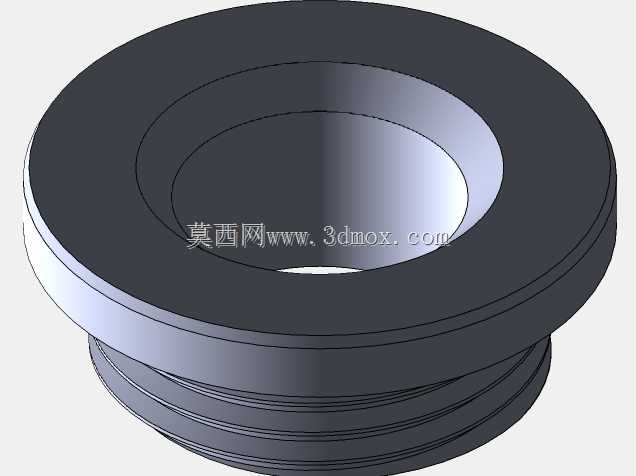

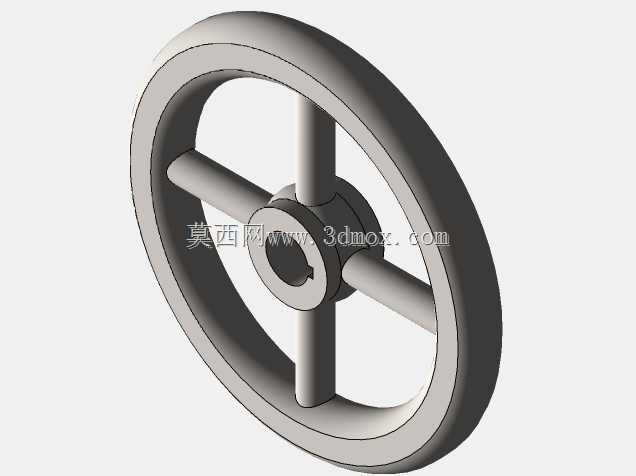

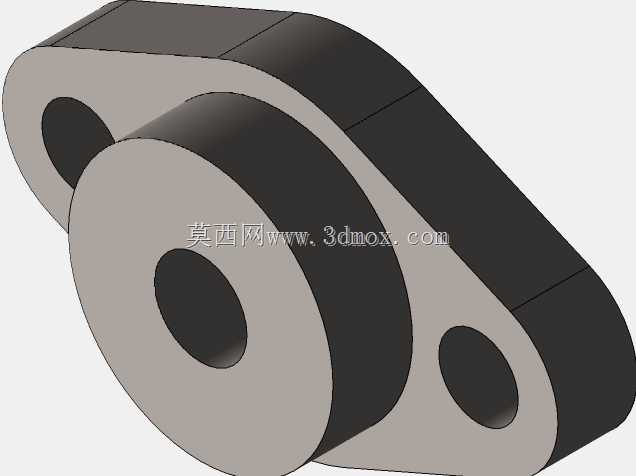

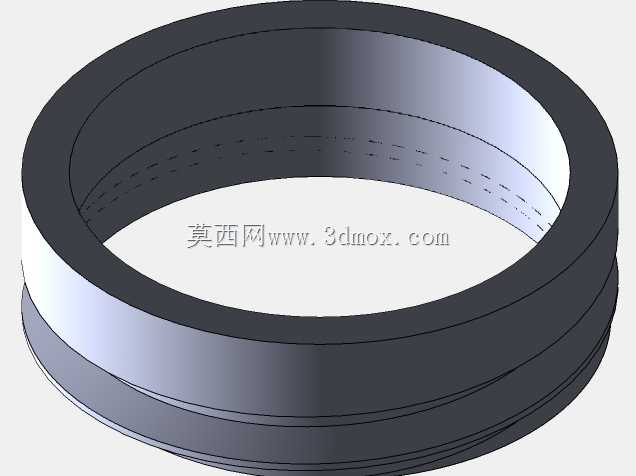

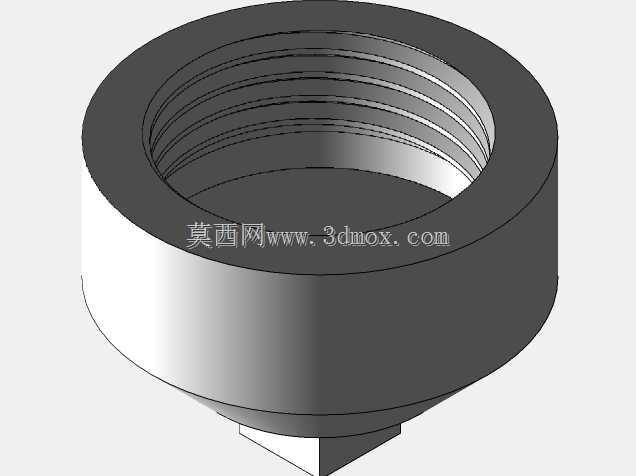

　　手轮位于阀体顶部，通过阀杆螺母将旋转运动转化为阀杆的直线升降。阀杆中部设置填料函结构，填料压盖压紧密封填料，阻止介质沿阀杆运动间隙外漏；阀瓣与阀杆采用可拆连接，便于检修时单独更换密封件。阀体中部保留了清晰的腔体过渡，既保证流道圆滑，减少局部阻力，也为阀瓣全开时提供足够的升程空间。

　　从安装边界看，该阀为螺纹连接形式，适合与同规格外螺纹管道直接装配，无需额外焊接法兰，整体占用空间较小。阀体两侧接口中心距、手轮外径和顶部操作高度是现场布置的关键尺寸：管道布置时应预留手轮旋转空间，避免手轮与墙面、支架或相邻管件干涉；竖直安装时阀杆朝上更利于填料密封和日常操作，水平管道上也可布置，但需保证操作侧有足够扳手或徒手旋转空间。

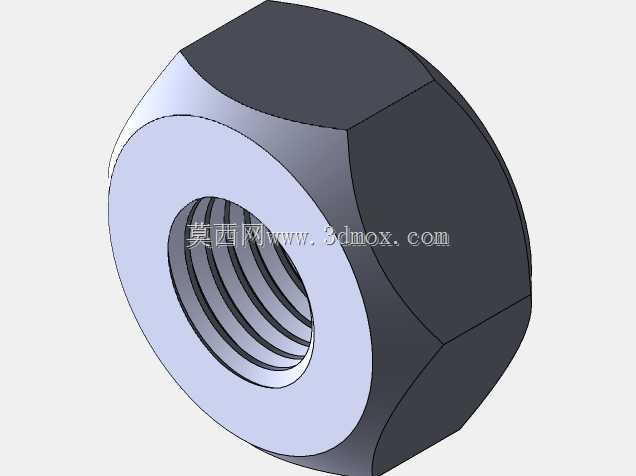

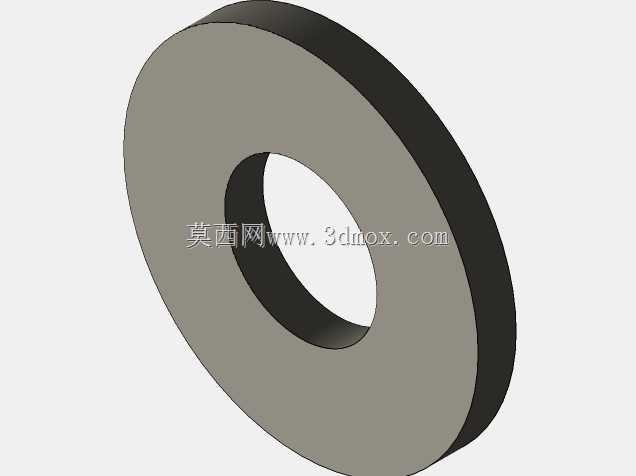

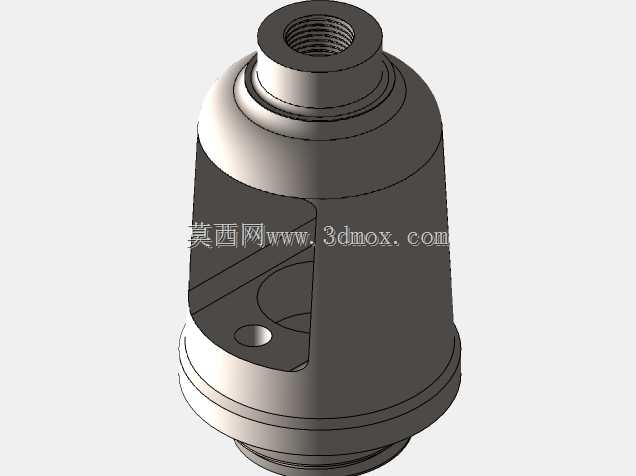

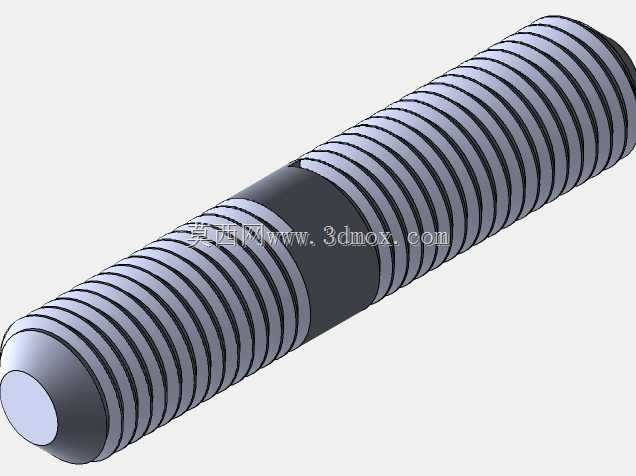

　　在实际应用中，这类截止阀常见于给排水、低压蒸汽、压缩空气、油品及一般化工管路。选型时需核对接口螺纹规格、公称压力、适用温度和介质相容性；蒸汽系统中应关注热膨胀对阀杆密封的影响，含颗粒介质工况则需在阀前设置过滤措施，避免杂质夹伤密封面。模型完整呈现了阀体、阀盖、阀杆、阀瓣、手轮、压盖及连接紧固件的相对位置，可用于管路干涉检查、操作空间校核、维护拆装演示以及阀门结构原理教学。
