钻床用机用虎钳夹持工装结构设计

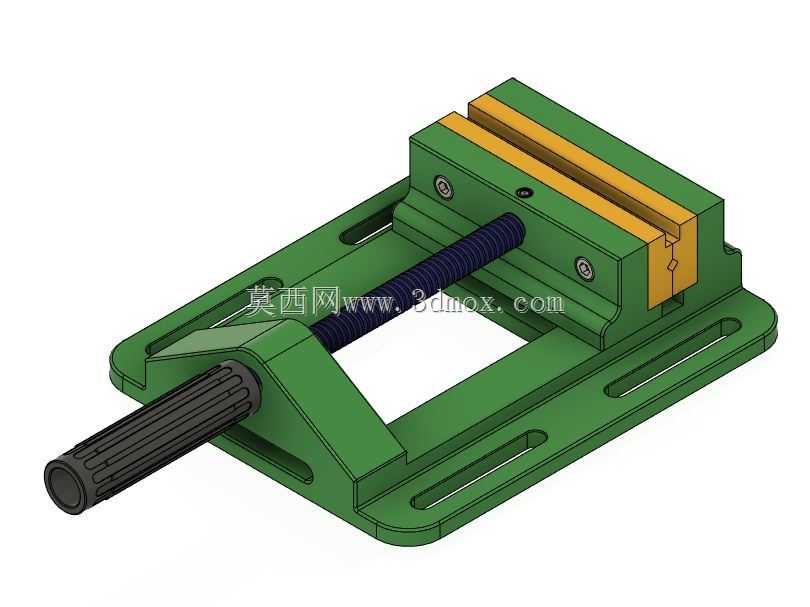

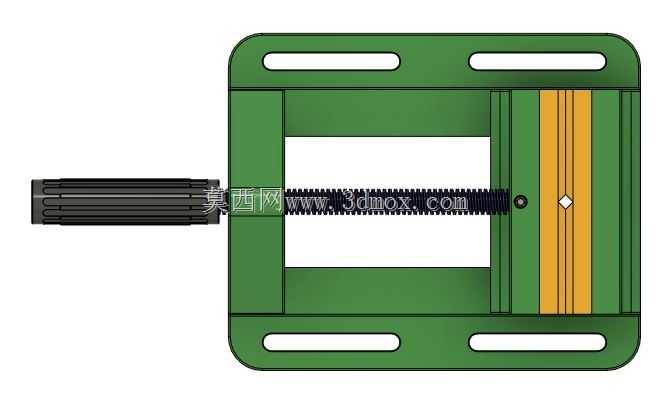

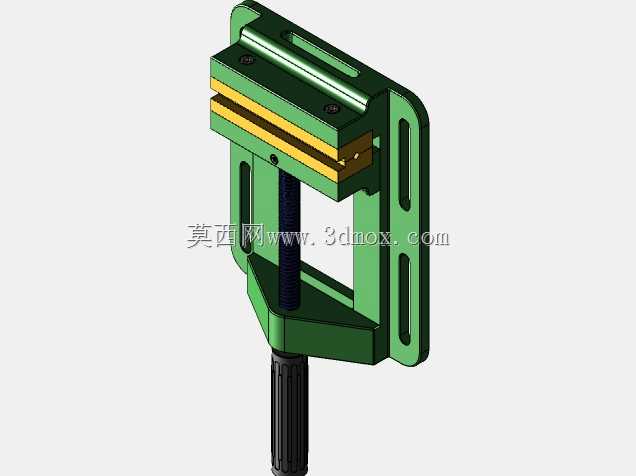

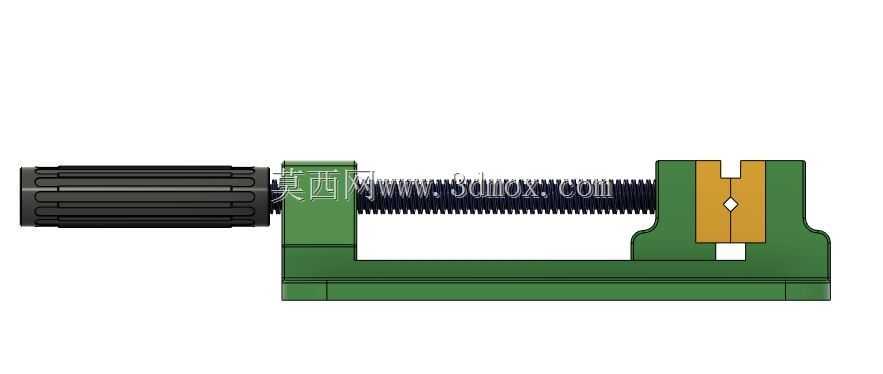

这款钻床专用虎钳是机械加工场景中适配钻床工位的核心夹持工装，主要应用于单件小批量钻削加工、钳工修配、小型零件钻孔攻丝等作业场景，是钻床工位不可或缺的通用夹持部件，能够替代人工持件完成稳定的工件固定，避免钻削过程中工件移位引发的加工偏差、刀具崩损甚至安全隐患，在五金加工、模具修配、教学实训、小型机械零件生产等场景都有广泛的使用空间。从实际用途来看，这款虎钳主要承担钻削作业前的工件装夹定位工作，可夹持不同外形的金属、非金属坯料，通过钳口的平行夹紧力将工件牢牢固定在钻床工作台的作业范围内，保证钻头进给过程中工件不会发生窜动、偏转，保障钻孔位置精度、孔壁垂直度符合加工要求，同时也可适配轻型铣削、倒角、去毛刺等辅助机加工序的装夹需求，适配多类型小型机加工工位的装夹要求。在功能特性上，这款虎钳采用丝杠副传动的夹紧结构，通过转动外置的防滑手柄带动丝杠旋转，驱动活动钳身沿底座导轨方向做直线往复运动，实现钳口的开合与夹紧力调节，钳口部位加装了可拆卸的硬质钳口板，表面加工有防滑齿纹，既可以提升夹持摩擦力避免工件打滑，也可在钳口磨损后单独更换，降低维护成本；底座设计有长条形安装槽孔，可配合T型螺栓将虎钳固定在不同规格的钻床工作台上，安装位置可沿槽孔方向灵活调整，适配不同的加工工位布局需求。从设计思路来看，这款虎钳整体采用开式框架结构，在保证结构刚性的前提下尽可能减轻自身重量，固定钳身与底座采用一体化铸造成型的结构设计，提升整体抗形变能力，避免夹紧力过大或钻削冲击导致钳身变形；丝杠传动副采用梯形螺纹设计，具备良好的自锁性能，夹紧后不会因钻削振动出现松脱问题，手柄部位设计有防滑滚纹，操作人员无需额外工具即可徒手完成夹紧与松卸操作，提升装夹效率；活动钳身与底座导轨之间采用间隙配合设计，既保证活动钳身移动顺畅无卡滞，也尽可能减小配合间隙，提升夹持平行度精度。在外形尺寸与安装边界上，这款虎钳整体采用紧凑型布局，底座长度适配常规小型台钻、立式钻床的工作台安装尺寸，安装槽孔的间距符合通用钻床工作台的T型槽间距标准，无需额外加工转接板即可直接安装固定；钳口最大张开距离覆盖常规小型零件的装夹尺寸范围，钳口高度适配常见坯料的夹持高度需求，整体高度控制在合理范围内，不会因装夹高度过高导致钻头行程不足，也不会因高度过低影响工件装夹稳定性，能够在有限的钻床工作台空间内完成高效装夹作业，兼顾了结构刚性、操作便捷性与安装适配性。
