小型蜗轮蜗杆减速传动电机结构设计

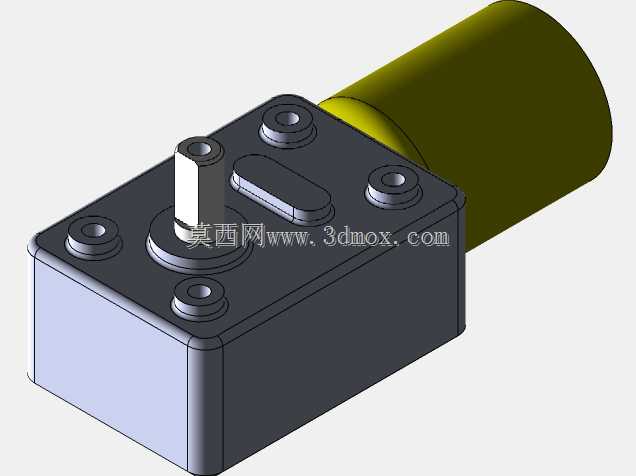

这款小型蜗杆传动减速电机，是面向小负载低转速传动场景开发的动力输出部件，核心采用蜗杆蜗轮啮合的传动结构，能够在极小的安装空间内实现大减速比的动力转换，将电机端的高转速低扭矩输出，转化为输出轴端的低转速高扭矩动力，适配各类对安装体积有严格限制、需要稳定低速大扭矩输出的小型设备。在实际行业应用中，这类减速电机常被用于小型智能家电的传动机构、桌面级自动化设备的进给驱动、智能门锁的锁舌传动、小型机器人关节的动力输出、电动窗帘与自动售货机的驱动模块，以及各类小型实验装置、教学演示设备的动力单元，能够在持续低负载运行场景下保持稳定的动力输出，不会因为负载波动出现转速骤降或者卡滞问题。从产品功能特性来看，这款蜗杆传动结构自带反向自锁特性，当输出端承受外部负载扭矩时，无法反向带动蜗杆端转动，能够在设备断电状态下实现位置自锁，避免负载端因为外力作用出现位移，省去了额外加装制动机构的成本与空间，非常适合需要保持位置固定的垂直升降、角度调节类场景。在设计思路上，这款产品将驱动电机与减速齿轮箱做了一体化集成设计，电机本体与减速箱采用同轴偏置的布局结构，电机输出轴直接插入减速箱内与蜗杆结构相连，省去了额外的联轴器连接环节，既压缩了整体的轴向安装尺寸，也减少了传动环节的间隙累积，提升了整体传动的精度与刚性。减速箱采用方形一体式壳体设计，壳体上预留了四个对称分布的安装固定孔位，安装时可以直接通过螺栓从正面将整个减速电机固定在设备安装面上，不需要额外设计复杂的安装支架，降低了配套设备的设计难度。输出轴采用单出轴的D型截面设计，能够与配套的传动轮、摆臂等部件实现无键连接，既可以传递足够的扭矩，也能够避免传动过程中出现轴与连接件的相对打滑，安装拆卸也更加便捷。从安装边界来看，这款减速电机的方形减速箱端面尺寸紧凑，电机本体为圆柱型结构与减速箱侧面相连，整体外轮廓没有突出的冗余结构，在设备内部布局时，只需要预留对应方形截面的安装空间，以及圆柱电机段的避让空间即可完成装配，输出轴的伸出长度经过优化设计，既能够满足常规连接件的安装深度需求，也不会因为轴伸过长导致运行过程中出现径向跳动，保障长期运行的稳定性。齿轮箱内部的蜗杆与蜗轮采用啮合间隙优化设计，既保障了传动过程的顺滑无卡滞，也将回程间隙控制在极小范围内，适配需要正反转频繁切换的传动场景，不会因为间隙过大导致传动滞后。
