带输出齿轮的微型直流行星减速电机

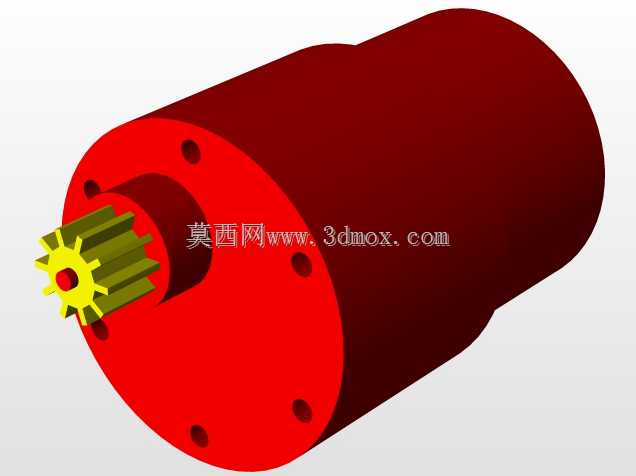

　　这款带输出齿轮的微型减速电机，在小型自动化与消费电子传动场景里属于很常见的动力执行件。整机采用圆柱筒式机身布局，前端为圆形安装法兰，输出轴直接集成小模数圆柱齿轮，后端封闭形成完整的电机加减速一体化结构，适合空间紧凑、需要低速大扭矩输出的设备使用。

　　从实际用途看，这类电机广泛出现在智能门锁、电动窗帘、小型云台、机器人关节、医疗推送机构、办公设备走纸机构以及通讯终端的小型调节装置中。普通高速直流电机空载转速高但输出扭矩有限，直接驱动负载往往会出现带不动、堵转发热、定位无力等问题；通过内置齿轮减速级，把电机转子的高转速降下来，同时按传动比放大输出扭矩，才能推动齿轮齿条、连杆、凸轮或者小负载转盘完成动作。前端外露的小齿轮并非装饰件，它是与下游齿轮啮合的主动轮，齿形、齿宽和分度圆直接决定啮合侧隙与承载能力，建模时必须保证齿顶圆、齿根圆和压力角参数一致，否则装配后会出现干涉、卡滞或异响。

　　结构设计上，机身圆筒部分容纳定子、转子与换向组件，前端法兰盘均布多个安装孔，用于从端面锁紧固定。这种法兰安装方式在小电机里很实用，径向占用空间小，定位靠法兰止口与安装面贴合，能较好控制输出轴与被驱动齿轮的中心距。需要注意的是，安装孔的位置度、法兰端面与轴线的垂直度都会影响齿轮啮合精度；如果端面倾斜，主动齿轮会偏载，长期运行后齿面磨损加快，噪声也会明显上升。输出端齿轮与轴之间一般采用过盈配合、扁位防转或滚花压装，避免正反转切换时齿轮相对转轴松动。

　　外形尺寸与安装边界方面，圆柱形机身决定了径向包络主要由筒体外径控制，轴向长度则覆盖电机本体、减速箱与输出齿轮三部分。布局时要在齿轮啮合侧预留足够的齿宽空间和安全间隙，既要保证主动齿轮与从动齿轮全齿宽接触，又要避免齿顶与相邻壳体、线缆或支架发生擦碰。法兰安装面需要提供平整的支撑面，安装孔周围留出螺钉头或螺母的操作空间；电机尾部通常要预留接线或端子避让区，不能把尾端顶死在机架上，否则压装端盖受力后可能影响转子转动灵活性。

　　建模处理时，筒身可以按回转体思路构建，重点控制前后端同轴度；前端法兰上的孔位采用圆周阵列，保证孔位角度均匀。输出齿轮是细节核心，齿廓不能只用简单圆柱替代，否则在干涉检查和传动演示中失去意义。齿根处应保留合理圆角，避免应力集中；齿轮端面与轴肩之间要体现定位关系，方便工程图中表达配合长度。机身表面的台阶、倒角和端盖接缝也应按实际加工与装配逻辑保留，这些细节虽然不影响运动算例，但在出工程图、做剖视和核对装配顺序时非常关键。

　　选型与结构校核时，不能只看电机直径，还要把减速级、输出齿轮和安装法兰作为一个整体考虑。传动比决定输出转速与扭矩，齿轮模数决定单齿强度，齿宽决定接触承载能力，法兰孔距决定能否直接替换现有机构。若设备中电机需要频繁正反转，齿轮侧隙不能过小，否则热胀和润滑不足时容易咬死；若设备对定位精度要求高，则要控制齿厚偏差与轴承窜动，减少回程间隙。布线方向也应在三维布局阶段确认，筒身侧面或尾部出线都可能影响周边零件，特别是在通讯工具类小型产品内部，线束弯折半径和接线端子高度往往比电机本体更容易造成装配冲突。

　　整体来看，这个结构把动力源、减速机构和输出齿轮集中在一条轴线上，轴向串联清晰，零件数量少，适合小空间设备集成。三维模型中准确表达法兰孔、输出齿轮、筒身台阶和端盖轮廓后，可以直接用于安装空间校核、齿轮啮合检查、运动仿真以及后续二维工程图绘制，能够帮助设计人员在开模或加工前发现中心距、间隙和固定方式上的问题。
