76mm机身Nema23步进电机结构设计

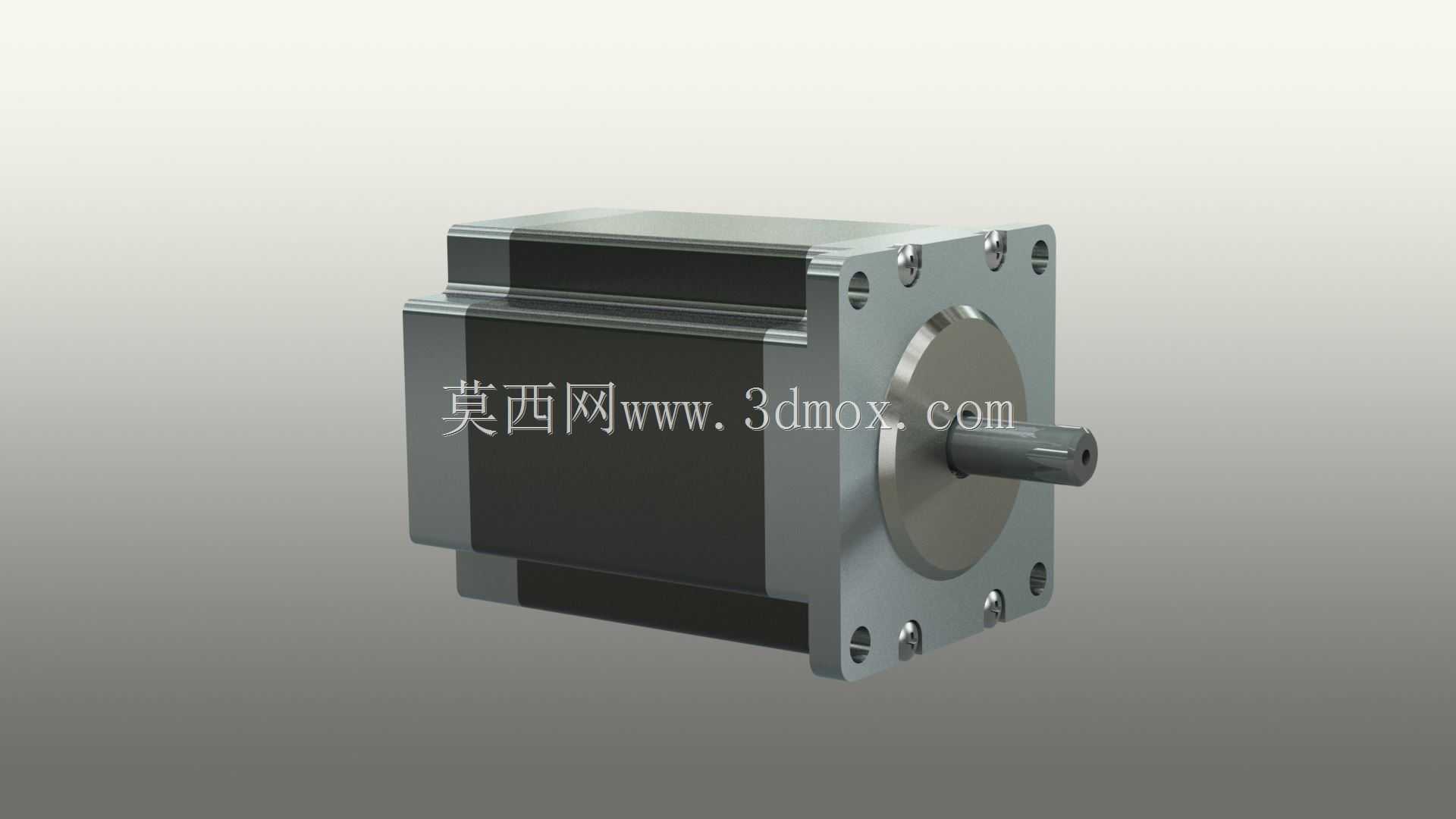

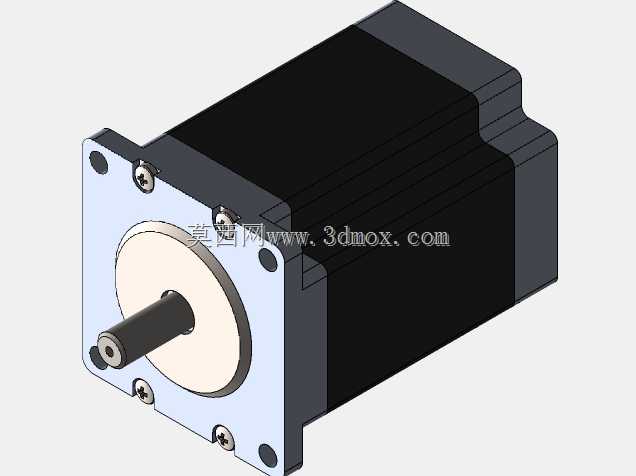

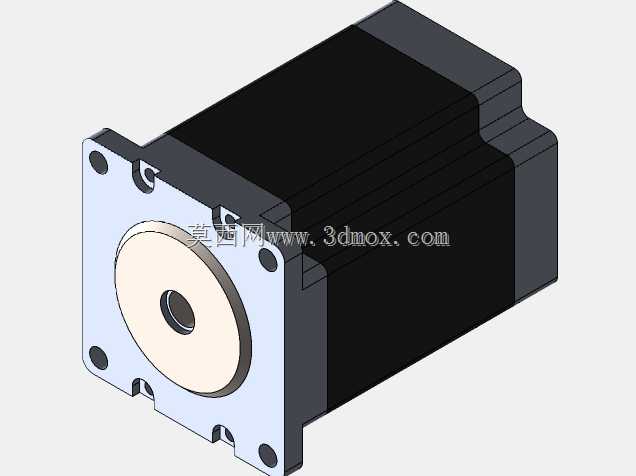

这款Nema23规格步进电机是工控传动领域应用极为广泛的动力执行元件，机身长度为76mm，适配各类中小负载的精密运动控制场景。在实际工业应用中，这类电机常被部署在3D打印设备的进给轴传动、小型数控雕刻机的轴系驱动、自动化流水线的点位输送机构、桌面级机械臂的关节动力输出、包装设备的定长送料机构以及电子加工设备的工位移位模组中，凭借开环控制下的精准定位特性，无需额外加装位置反馈元件即可实现可靠的步距角控制，大幅降低整套运动系统的搭建成本。从功能特性来看，该款电机采用混合式步进结构设计，输出扭矩足以覆盖常规0.9N·m至1.8N·m区间的负载需求，运行时步距角精度偏差控制在极小范围内，低速运行无明显抖动，高速段扭矩衰减平缓，可匹配不同细分倍数的步进驱动器实现更平滑的运转效果，适配绝大多数工业场景下的低速大扭矩传动需求。在设计思路上，这款电机的三维结构完全遵循Nema23安装标准进行构建，前端安装法兰采用标准57mm见方的安装尺寸，四个安装孔位的孔距、孔径均符合行业通用规范，可直接适配市面上绝大多数同规格的电机安装座、同步轮、联轴器等配套零部件，无需额外做安装位的定制修改。电机本体的外形边界做了充分的规整设计，机身外壳采用方形拉伸铝壳结构，既保证了结构强度，又能通过外壳表面快速散出运行时产生的热量，避免长时间运行出现过热退磁问题。输出轴采用标准D型切面设计，可与配套传动件实现无滑差的周向固定，轴伸长度、轴径均匹配通用传动配件的安装尺寸，用户在做整机结构设计时可直接调用该模型完成安装干涉校验，无需反复核对安装尺寸。在安装边界的设计考量上，模型完整还原了电机尾部出线端的结构尺寸、前端法兰的凸台定位尺寸，可帮助设计人员在布局设备内部结构时，提前预留足够的接线空间与安装操作空间，避免实际装配时出现结构干涉、接线空间不足等问题，大幅缩短设备研发阶段的结构校验周期，提升整体设计效率。
