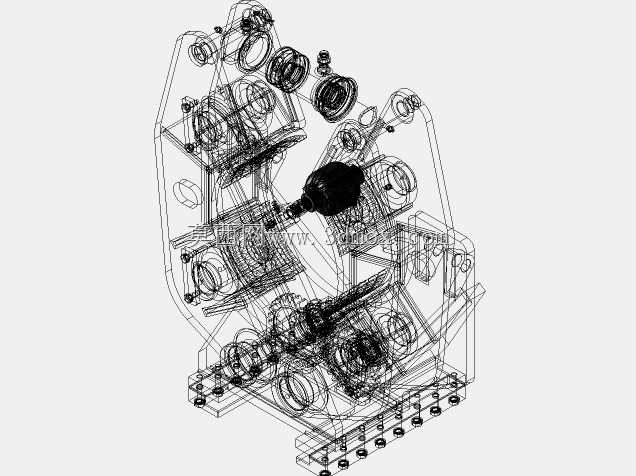

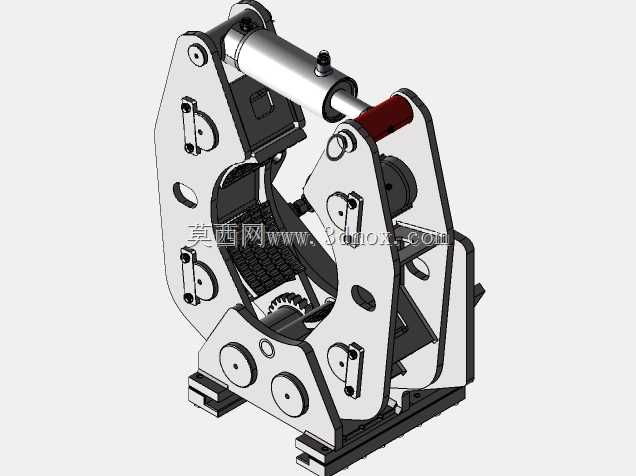

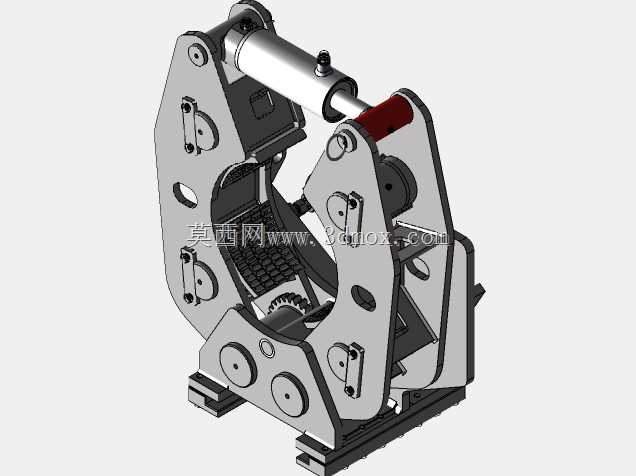

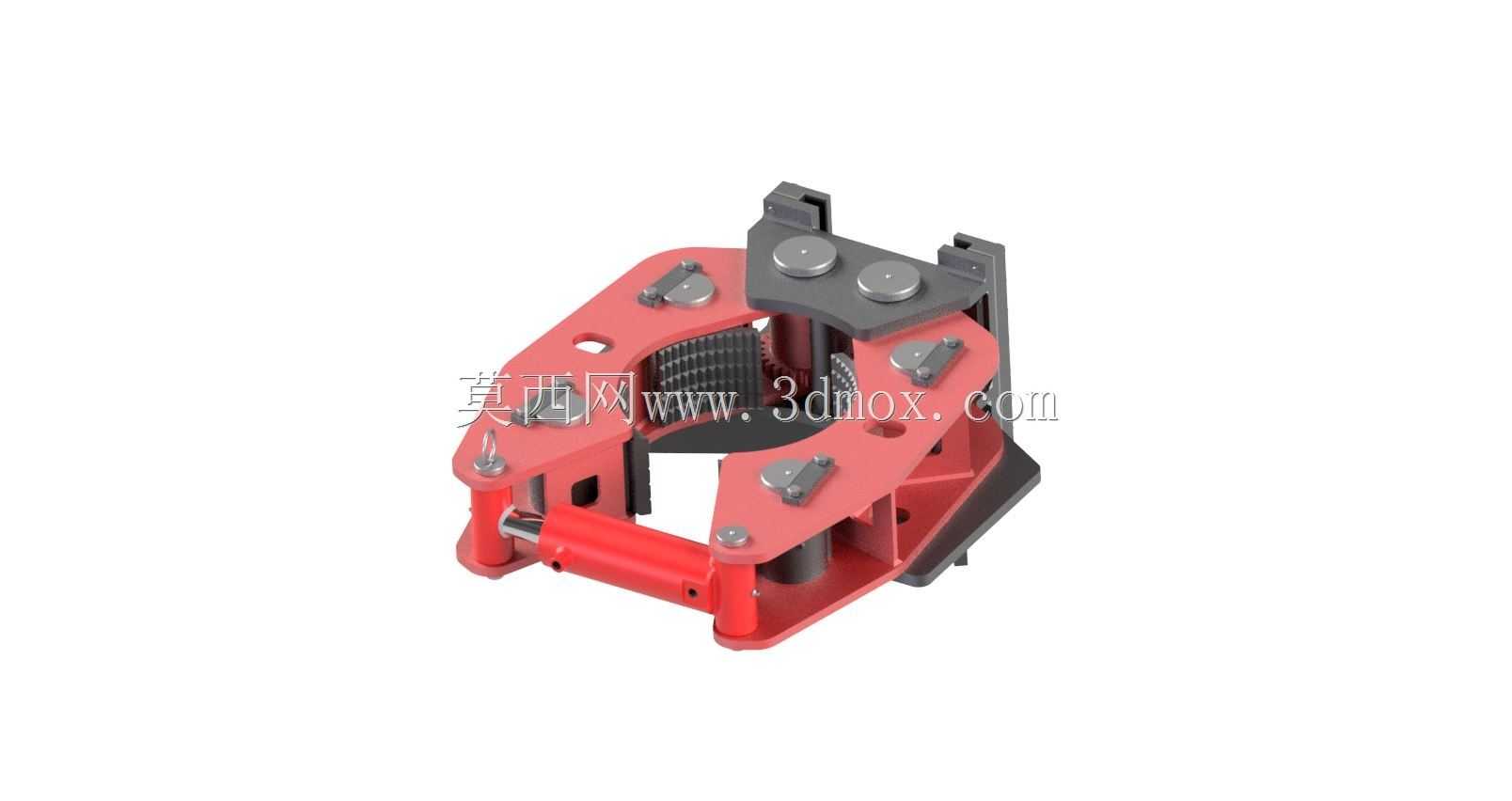

石油钻探用D325型钻杆夹持卡具

这款D325型钻杆夹持卡具，是陆地及海洋油气钻井作业、地质勘探钻探施工场景中，井口作业环节的核心配套工装部件，主要承担钻杆柱的悬持、卡紧定位功能，在钻杆接卸扣、起下钻作业流程中，能够牢牢抱紧对应规格的钻杆本体，承受钻杆柱的全部轴向载荷，避免钻杆滑落坠井的作业风险，是钻井井口操作不可或缺的安全承载部件。从功能特性来看，该卡具采用多瓣式楔形夹紧结构设计，周向均匀分布的卡紧模块内侧带有滚花防滑齿面，当钻杆下入卡具中心通孔后，卡瓦模块在载荷作用下沿楔形导轨向内收拢，齿面紧密贴合钻杆外壁，依靠机械自锁效应实现越卡越紧的夹持效果，即便在钻杆柱带一定扭矩、小幅晃动的工况下，也能保持稳定的夹持力，不会出现打滑松脱的问题；卡具外侧设置的联动驱动臂可与井口液压操作机构对接，实现卡紧、松开动作的远程操控，降低井口作业人员的劳动强度与安全风险。在设计思路层面，该卡具充分结合钻井现场的恶劣工况做了针对性优化：主体承载结构采用高强度合金铸钢材质，在保证整体结构强度、抗冲击韧性的前提下，尽可能优化各部位的壁厚分布，去除非承载区域的冗余材料，控制卡具整体自重，方便现场吊装转运；所有相对运动的铰接部位都设计了耐磨衬套与润滑注油通道，可在现场定期加注润滑脂，降低铰接副的磨损速率，延长卡具的井下作业使用寿命；卡瓦齿面采用可更换式模块化设计，当齿面磨损到夹持力不足的阈值时，无需整体更换卡具，仅需拆下磨损的卡瓦块更换新件即可，大幅降低现场的运维成本。从安装边界与适配尺寸来看，该卡具中心通径匹配325mm规格的钻杆外径，整体外形的径向尺寸适配常规钻井转盘的开口安装尺寸，底部定位结构可直接与井口转盘补心、卡瓦座的标准接口对接，无需额外加工转接配件即可完成现场安装；卡具张开状态下的最小内孔尺寸大于钻杆接箍的最大外径，能够保证钻杆接箍顺利通过卡具中心，不会在起下钻过程中出现卡滞挂碰的问题；各铰接点的运动行程经过精准校核，卡紧状态下卡瓦块与钻杆的接触面积达到85%以上，避免局部应力集中咬伤钻杆外壁，松开状态下卡瓦块完全退回到导轨槽内，不会与钻杆外壁产生摩擦刮蹭。
