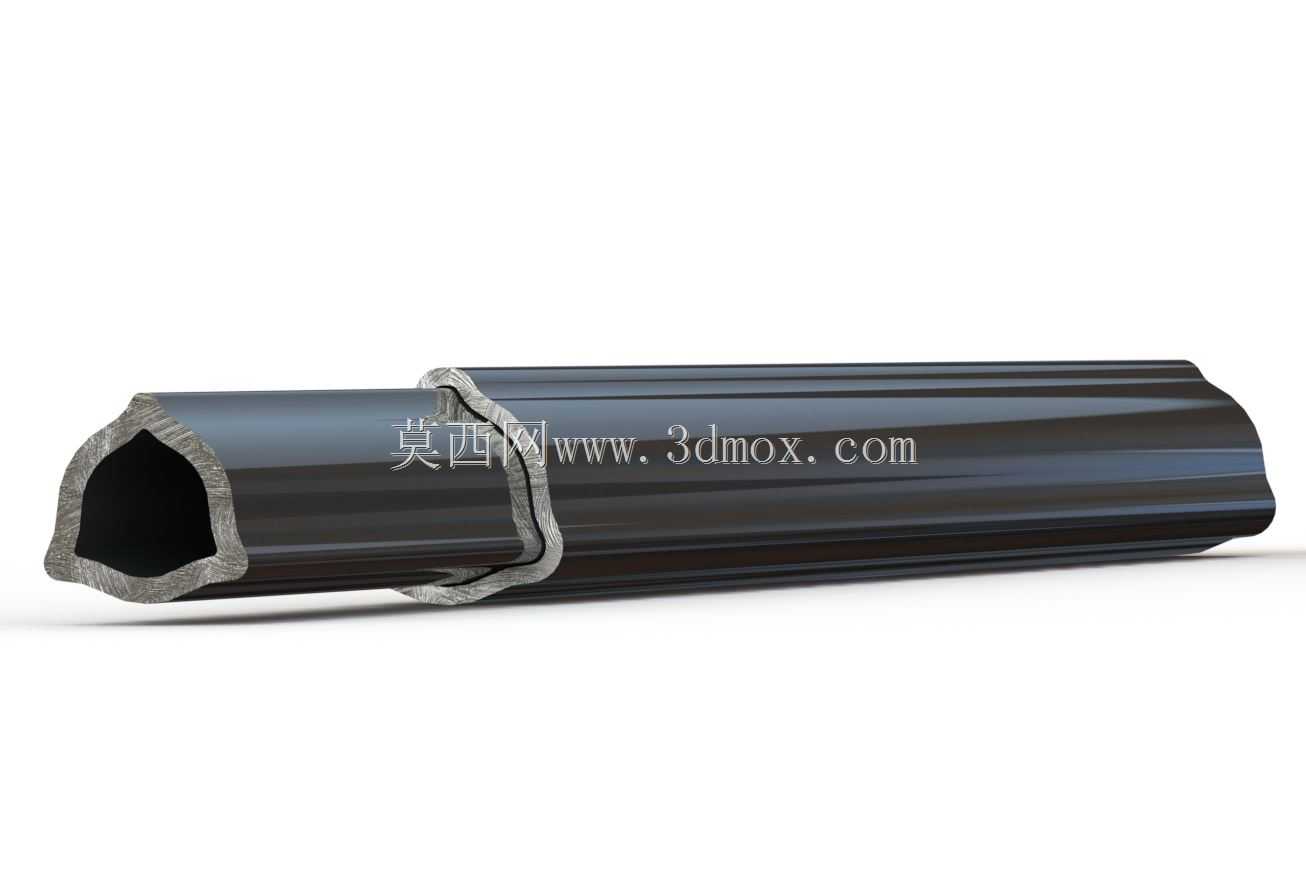

三角形钟形截面农机传动轴套管

这款三角形钟形截面管主要应用于农用拖拉机PTO动力输出轴的传动配套场景，是动力传递路径中连接动力端与作业机具端的关键防护与传力构件，同时也可适配各类需要轴向伸缩补偿的机械传动组件，在农机作业、轻工机械传动、小型设备伸缩连接等场景中都能发挥稳定作用。在实际设备运行过程中，这类截面管一方面承担着传动轴的外部防护功能，隔绝田间作业时的泥水、秸秆碎屑、尘土等杂质侵入内部传动花键副，避免传动部件出现磨粒磨损、卡滞等故障，延长整套传动机构的维护周期与使用寿命；另一方面依托特殊的非圆截面结构，可与配套的内芯构件实现周向扭矩传递，同时预留轴向滑动的空间，适配农机作业时机具与动力输出端之间的距离变化，抵消作业过程中的颠簸、角度偏移带来的轴向窜动，保证动力传递的连续性与稳定性。从设计思路来看，采用三角形钟形截面而非传统圆形截面，核心是在不额外增加键连接、销连接等固定结构的前提下，实现周向的扭矩传递，减少装配工序与连接失效点；截面的三个弧形过渡边经过型线优化，既保证了足够的抗扭截面系数，承受田间作业时的大扭矩冲击载荷，又能让内外管配合时的滑动阻力处于合理区间，伸缩动作顺滑无卡滞，同时管壁厚度经过受力校核，在满足强度要求的前提下控制整体重量，降低传动系统的转动惯量，减少动力损耗。管体端部的成型结构经过尺寸匹配设计，可与标准的PTO轴连接法兰、防护套组件直接适配，安装边界符合意大利公制标准的相关尺寸要求，配合面的公差经过严格控制，装配后配合整齐无偏斜，在高速旋转过程中不会出现偏心抖动，扭转过程中无应力集中点，长期承受交变载荷也不会出现截面变形、开裂等问题。在伸缩组件应用场景中，这类截面管的配合间隙经过优化，既不会因间隙过大导致传动过程中产生冲击异响，也不会因间隙过小导致伸缩动作卡滞，在无额外润滑的工况下也能保持顺畅的相对滑动，适配不同行程的伸缩补偿需求，可广泛应用于需要传递扭矩同时允许轴向位移的各类机械连接部位。
