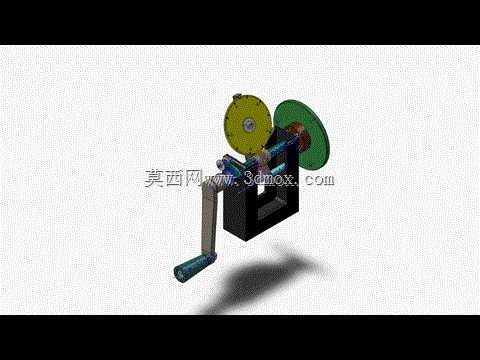

手摇式线圈绕制工装结构设计

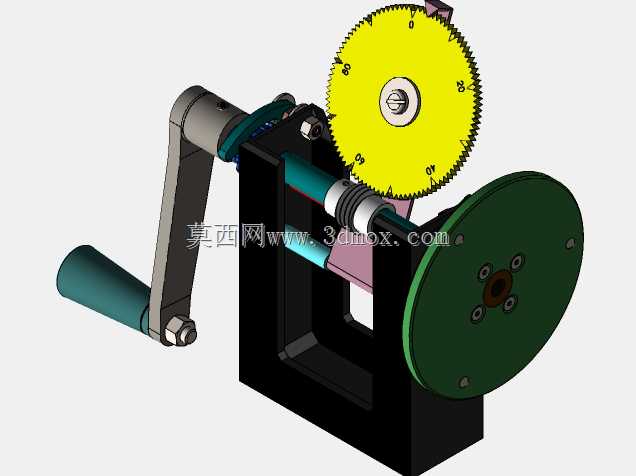

这款手动绕线设备主要面向小型电子加工、电器维修、教学实验以及小规模线圈生产场景，在没有连续供电、线圈加工批量较小的作业环境中，能够替代纯手工绕线作业，解决手工绕线排线不均、匝数计数偏差大、绕制张力不稳定的常见问题，常见于小型变压器线圈、电感线圈、电机定子绕组小样、 hobby 类电磁配件的绕制作业中，尤其适合个体维修、电子实训、小批量定制线圈的生产场景，无需外接气源或电源，仅靠人工摇动手柄即可完成全部绕线动作，对作业场地的配套条件要求极低。设备核心功能围绕稳定绕线、精准计数、便捷装夹三个核心需求设计，传动结构采用齿轮啮合传动，大直径黄色计数齿轮与主轴传动齿轮按固定传动比啮合，齿轮盘面标注清晰的刻度匝数标识，配合止动棘爪结构，摇动手柄时计数齿轮随主轴转动逐格递进，停止摇动时棘爪卡入齿槽防止齿轮倒转，能够直观读取当前绕制匝数，避免人工计数出现的漏记、错记问题，大幅提升线圈匝数的精准度。装夹端采用大直径圆形挡盘结构，可适配不同宽度的线圈骨架，挡盘上预留的多组安装孔位能够快速锁紧不同规格的骨架夹具，防止绕线过程中骨架出现打滑、偏移问题；摇柄部分采用符合人体工学的弯折结构，握持端做防滑处理，摇动时传动顺滑无卡滞，操作人员可根据线材粗细灵活控制摇动速度，调整绕线张力，避免细漆包线被拉断、粗线材排线松散的问题。整体设计采用立式框架支撑结构，主体支撑框架为方正的箱型结构，整体安装边界紧凑，底部为平整安装面，可通过螺栓固定在工作台面，也可搭配快速夹具临时固定在不同作业台面上，占用工作台面空间不足0.1平方米，无需复杂的安装调试；传动部件全部内置在框架内部，仅露出操作手柄、计数盘与骨架装夹端，既能够避免传动齿轮夹到操作人员衣物，也能减少车间粉尘进入传动间隙，降低日常维护频次。设计过程中充分考虑手动作业的操作舒适度，手柄转动半径经过反复适配，摇动时的阻力经过传动比优化，即使连续绕制数十个线圈也不会出现明显的手臂酸胀感；过线部位设置光滑的导向柱，能够引导线材均匀排布在线圈骨架上，减少线材与结构件的摩擦，避免漆包线绝缘层被刮破，保障绕制完成的线圈电气性能达标。
