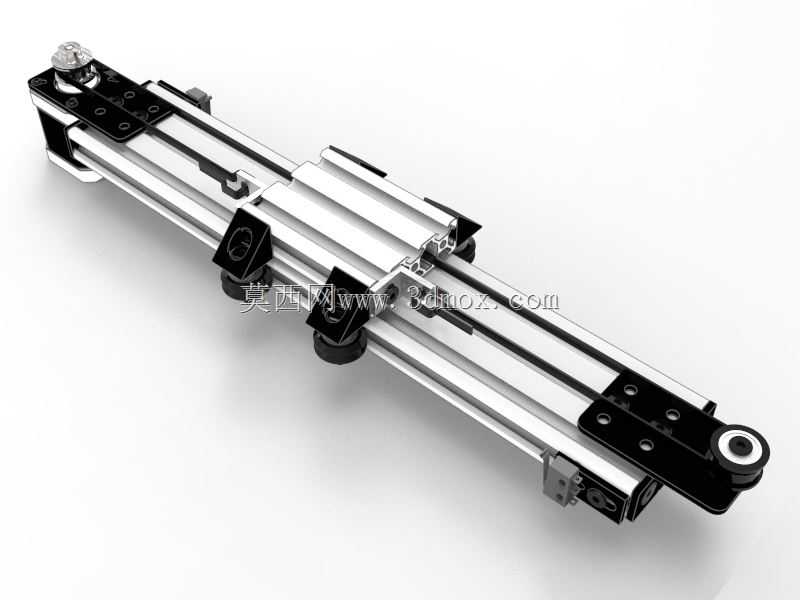

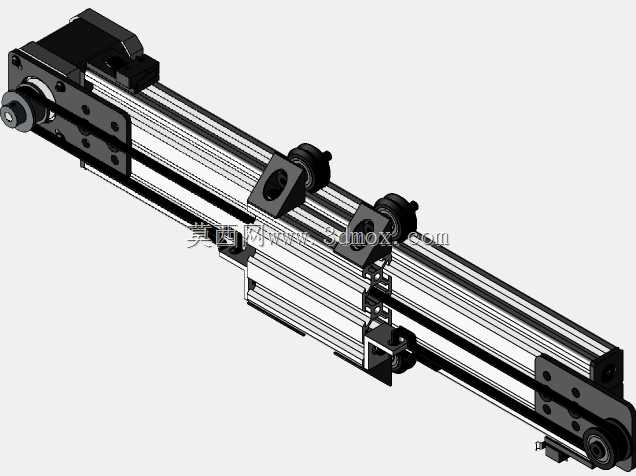

V形槽皮带驱动线性致动传动滑台

这款V形槽皮带驱动线性致动滑台，是面向轻载高速直线传动场景打造的核心执行组件，广泛适配3D打印设备、桌面级数控雕刻机、小型自动化分拣工位、实验室精密移载平台、视觉检测扫描设备等对直线运动精度、运行平顺性有明确要求的应用场景，能够为负载提供稳定可控的往复直线运动输出，替代人工完成精准位移、点位移动、匀速扫描类作业动作。

从功能特性来看，该滑台采用皮带传动作为动力传递路径，相比丝杆传动结构具备更快的运行线速度，更低的运行噪音，同时更长的有效行程适配能力，能够满足大跨度移载的使用需求；V形槽导向结构配合配套的滚轮组件，可实现无间隙的滚动导向，既降低了运动过程中的摩擦阻力，也能长期保持导向精度，避免滑动导向结构易出现的卡顿、磨损快问题。滑台的动子滑座预留了多组标准化安装孔位，可直接搭载末端执行器、检测探头、工装夹具等功能部件，无需额外制作转接板即可完成装配，大幅缩短设备搭建的周期。

在设计思路上，该滑台采用模块化开放式的架构设计，主体支撑结构采用标准工业铝型材作为基座，既保证了整体结构的刚性，也控制了整体自重，同时铝型材表面的槽道可直接作为V形滚轮的运行轨道，无需额外加装独立导轨，简化了整体装配流程，也降低了后期维护更换的成本。传动皮带采用张紧可调结构设计，在滑台端部设置了张紧调节机构，可根据使用时长、皮带磨损情况快速调整张紧力，避免长期使用后皮带松弛导致的传动丢步、精度下降问题；两端设置了硬限位缓冲结构，可防止滑座超程运行造成的结构碰撞损坏，提升运行的安全性。

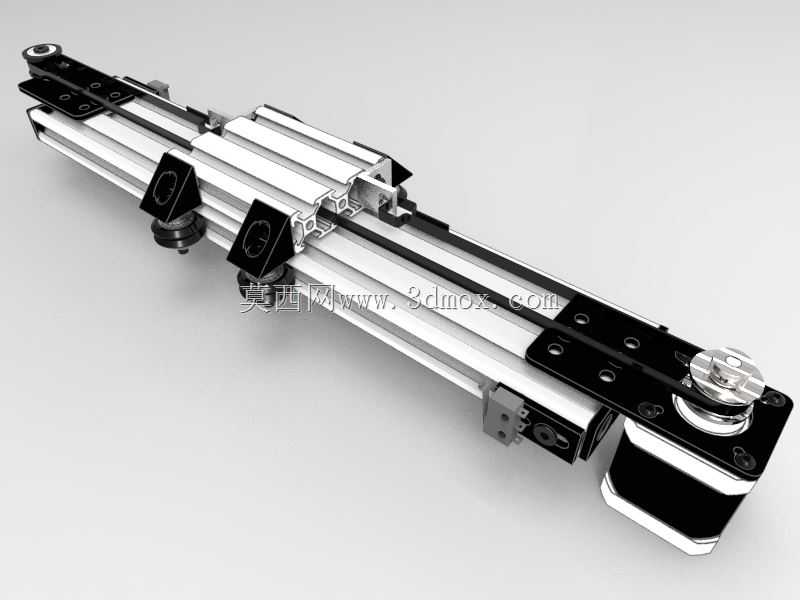

从安装边界来看，该滑台适配Nema17规格的步进电机安装，电机安装位采用标准化孔距设计，可直接匹配市面主流的42系列步进电机，无需定制转接法兰；基座底部预留了多组安装固定孔，可采用T型螺母、螺栓直接固定在铝型材框架、设备工作台面上，安装方向不受限制，可水平、垂直或倾斜安装使用。滑台的整体外形紧凑，径向占用空间小，在狭小的设备内部空间也能完成布置，滑座的运行阻力小，对驱动电机的扭矩要求低，无需选配大扭矩电机即可驱动额定负载运行，有效降低整套传动方案的搭建成本。
