实验室小型轨道式振荡筛分设备结构

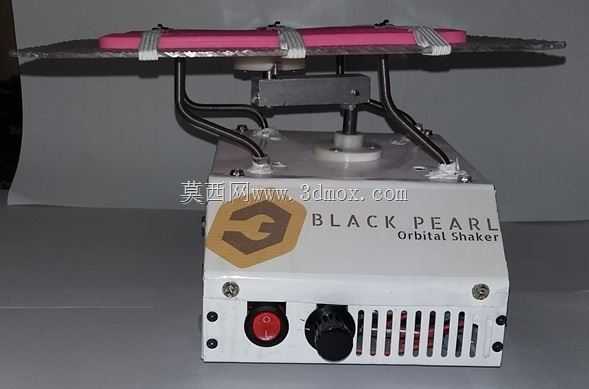

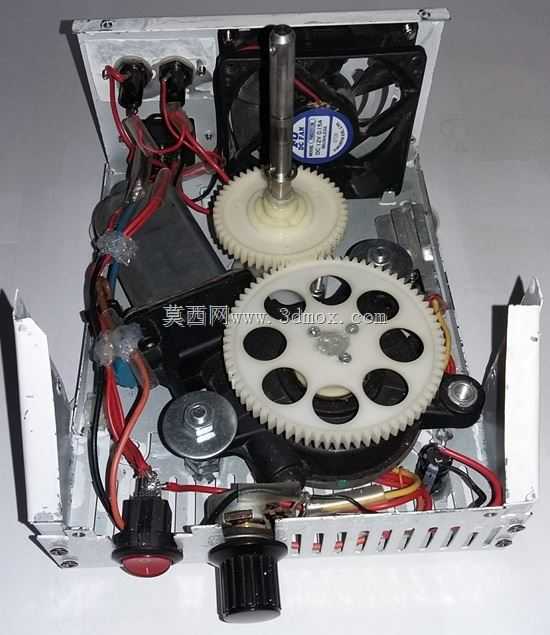

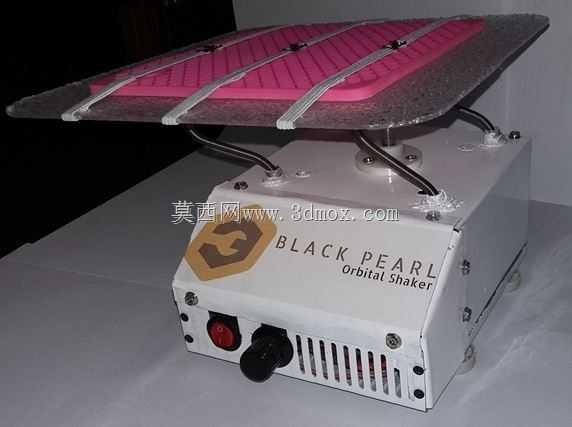

这款轨道振动筛主要面向实验室样品前处理、小批量精细物料筛分混匀场景设计，可覆盖生物试剂混匀、粉体颗粒粒度分级、微量样品均质分散等实际作业需求，在生物医药、食品检测、精细化工、材料研发等领域的实验室环节应用广泛，能够替代人工手摇操作，保证样品处理的一致性与重复性，降低实验人员的重复劳动强度。设备采用偏心轨道振荡的核心作业原理，作业时上方载物平台做水平圆周方向的轨道运动，放置在平台上的样品容器或筛具会随平台做匀速回转振荡，既可以让容器内的液体试剂形成稳定涡旋实现充分混匀，也可以带动多层标准检验筛做水平振动，实现不同粒径颗粒物料的精准分级，相比垂直振动的筛分设备，轨道式作业对易碎颗粒的破损率更低，对微量液体样品的混匀效果更温和，不会出现液体飞溅、样品挂壁的问题。从设计思路来看，整机采用一体化紧凑结构布局，动力模块、调速模块、承载模块全部集成在方形主机箱内部，主机箱采用钣金折弯成型的封闭外壳，既可以防护内部的动力组件与电控元件，避免粉尘、液体溅入造成设备故障，也能通过外壳表面的散热格栅实现作业过程中的自然通风散热，保证设备长时间连续运行的稳定性。上方载物平台采用平整金属板材加工，搭配可调节的弹性绑带结构，能够适配不同规格的样品容器、标准检验筛的固定需求，无需额外定制专用夹具，用户可根据处理样品的容器尺寸调整绑带位置与松紧度，保证高速振荡过程中容器不会移位脱落。设备的控制区域集中布置在主机箱正面下方，设置有电源开关与调速旋钮，操作人员可根据不同样品的处理需求调整振荡转速，针对易起泡的液体样品可采用低速振荡模式，针对难分散的粉体样品可切换至高速振荡模式，操作逻辑简单直观，无需复杂培训即可上手使用。从安装边界与外形尺寸来看，整机占地面积较小，可直接放置在标准实验台面上使用，无需额外的固定安装工序，底部可搭配防滑减震脚垫，降低振荡过程中设备的移位风险与运行噪音，上方载物台的承载范围可满足常规实验室小批量样品处理需求，不会占用过多实验室台面空间，适配常规实验室的空间布局要求。整机的结构受力经过优化设计，动力输出轴与承载支架之间采用刚性连接搭配减震缓冲结构，既可以保证轨道运动的轨迹精度，也能吸收振荡过程中产生的多余震动，避免震动传递到实验台面影响周边其他精密仪器的正常使用。
