集成流量计功能的建筑供暖离心泵结构设计

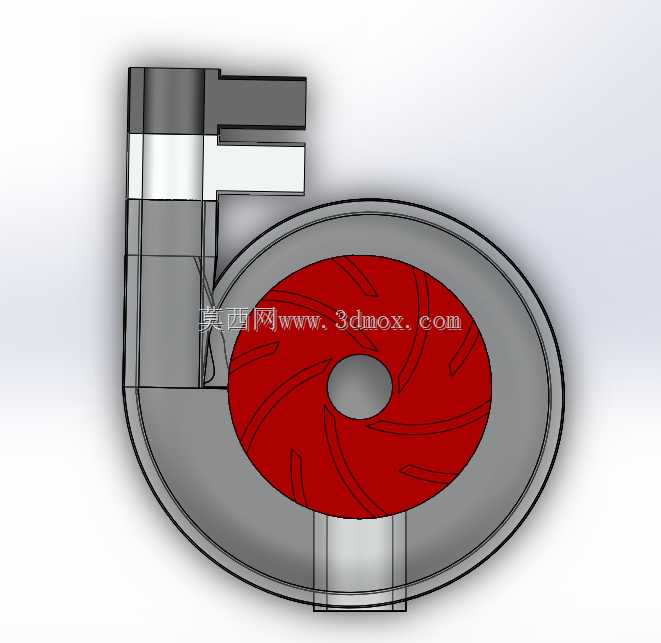

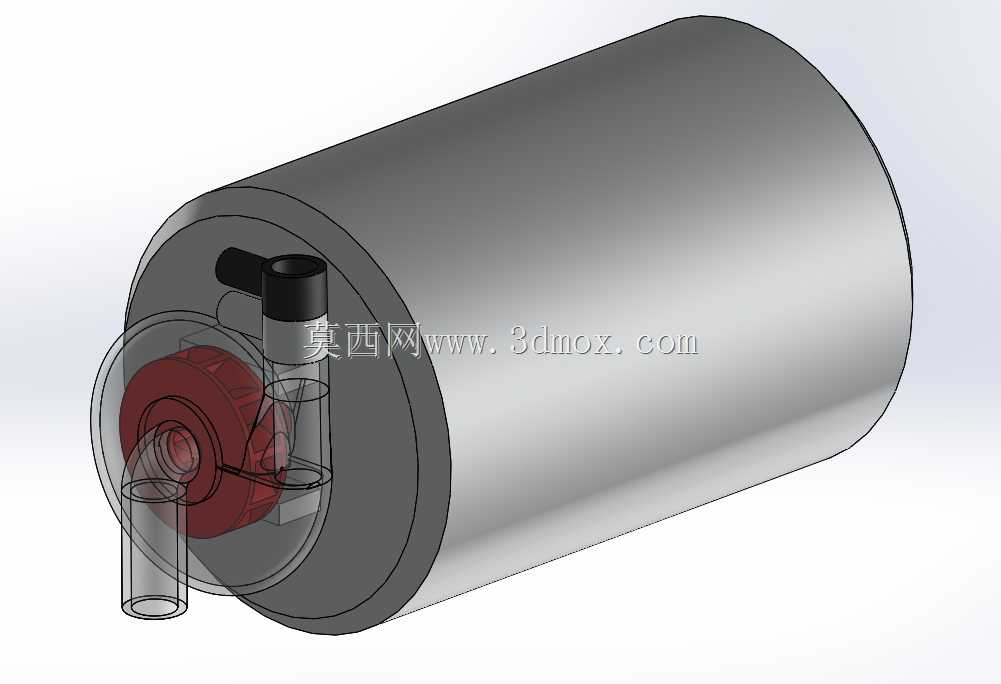

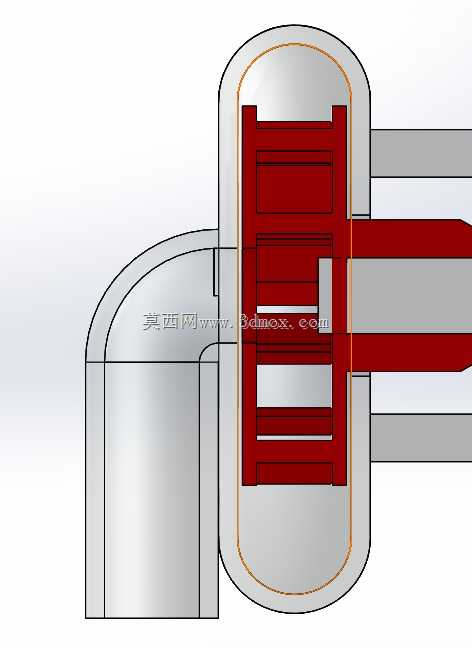

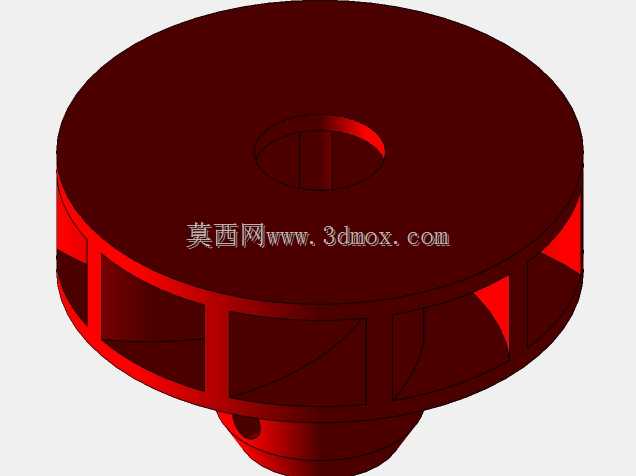

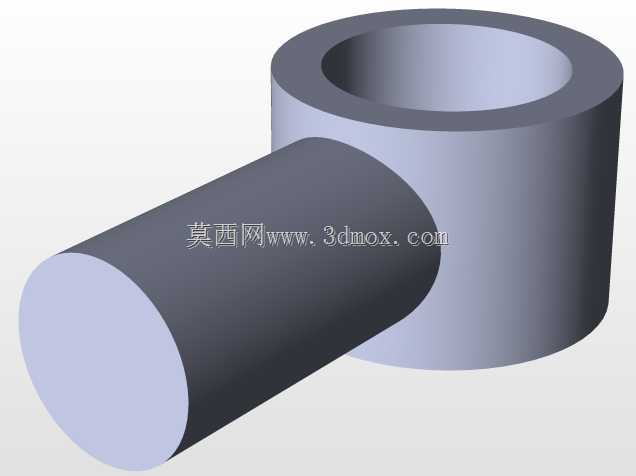

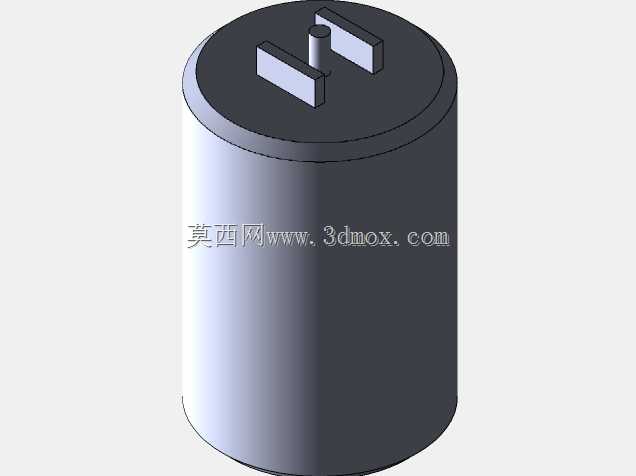

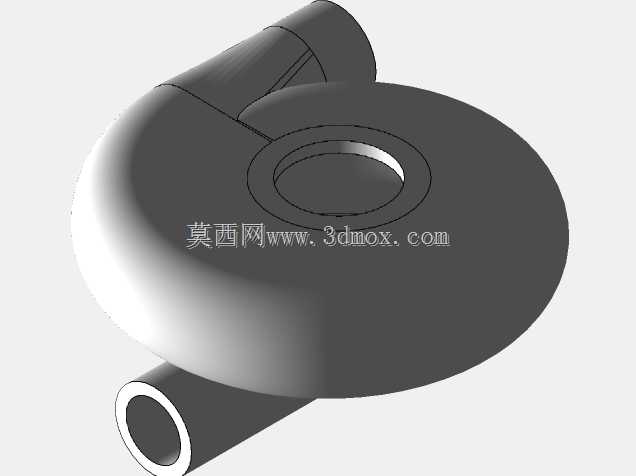

这款集成流量计的离心泵主要面向民用及商用建筑集中供暖系统的流体输送场景，同时也可适配实验室小型流体循环、低压供水等需要精准管控流量的工况，核心作用是在输送循环水的过程中，实时掌握管路流量状态，配合配套阀门完成流量动态调节，保障整个循环系统运行在预设的压力与流量区间内，避免因工况波动出现水力失衡、局部供热不足或者管路超压的问题。在功能特性设计上，这款泵采用带顶盖的闭式转子结构，相比开式叶轮结构能够建立更高的输出压差，适配供暖系统较长的管路输送阻力需求；流体从转子中心区域进入叶轮腔室后，通过高速旋转的红色叶轮获得离心动能，被径向推向外围的蜗壳流道，蜗壳采用螺旋形渐扩截面设计，能够将流体的动压平稳转化为静压，最大限度降低流道内的涡流损失，获得最优的流量特性曲线。泵体上部集成的流量计组件可以实时采集管路内的实际流量数据，无需在管路上额外开孔安装独立流量检测元件，减少了管路连接点的泄漏风险，配套设置的顶部阀门可以在系统超压或者检修状态下截断水流，也可配合流量数据完成开度调节，适配不同工况下的阻力变化；设计中也预留了压力传感器的安装接口，可根据使用需求拓展压力检测功能，通过流量与压力的双参数采集，能够抵消制造公差带来的性能偏差，让流量检测结果不受压力波动的干扰，提升参数检测的准确性。在结构设计与安装边界层面，这款泵采用立式进出口布局，进水口垂直向下、出水口水平侧向布置，能够直接对接供暖系统常见的垂直立管与水平干管连接方式，无需额外加装转弯接头，减少管路安装空间占用；泵体的蜗壳采用圆形对称结构，整体安装占位紧凑，转子组件与上部的流量计、阀门模块采用同轴集成设计，整体轴向尺寸控制合理，可适配狭小的设备间安装场景。考虑到建筑供暖系统的长期运行水温通常在六十至九十摄氏度区间，设计中明确转子部件不采用普通塑料材质，避免长期高温环境下出现材料变形、性能衰减的问题，保障设备长期运行的结构稳定性与可靠性。
