柴油机用高压燃油输送泵结构设计

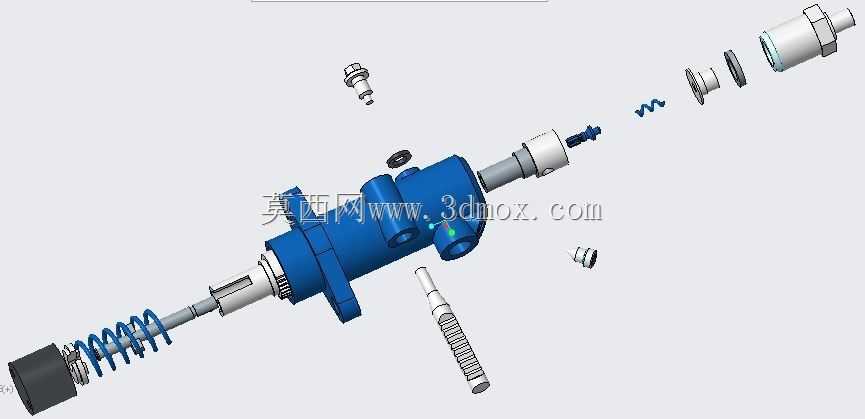

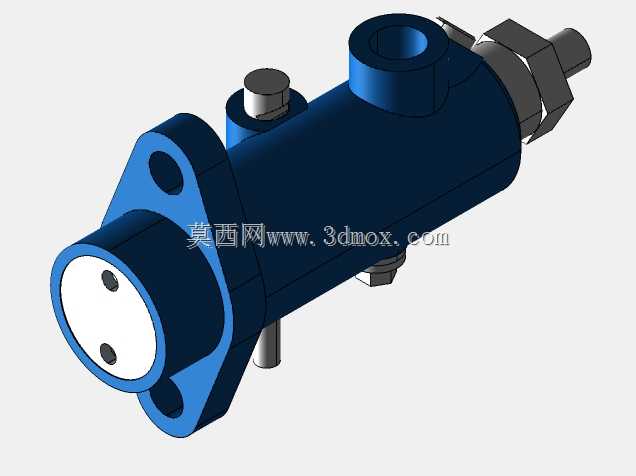

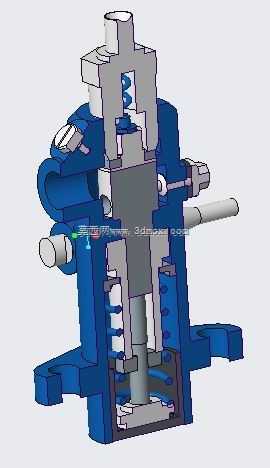

这款燃油泵主要面向中小排量柴油发动机的燃油供给系统设计，可适配农用机械、小型工程机械、老式载重摩托等搭载柴油动力的设备，安装位置通常紧贴发动机缸体侧部，直接由发动机凸轮轴驱动运转，无需额外布置独立驱动源，能大幅简化动力舱的管路与传动布局。从实际用途来看，该泵承担燃油系统的压力建立与精准输送职能，可将油箱内的低压燃油加压后稳定输送至喷油器端，保障燃油喷射时具备足够的雾化压力，让柴油与进气充分混合实现充分燃烧，避免因供油压力不足导致的燃烧不充分、动力输出迟滞、积碳增多等问题，同时也能防止压力过高造成的燃油过供、油耗飙升、尾气污染物超标等故障。在功能特性设计上，这款泵采用集成式阀体结构，将进油腔、加压腔、出油单向阀、压力调节组件整合在同一泵体内，减少了外接管路的连接点，大幅降低燃油渗漏的风险；泵体端部设置带双定位孔的法兰安装面，可直接通过螺栓固定在发动机预设的安装基座上，安装时无需额外制作转接支架，定位精度高，能保证泵体驱动轴与发动机凸轮轴的同轴度要求，减少运转过程中的偏磨损耗。设计过程中充分考虑了柴油机的工作工况，泵体主体采用高强度耐磨材质，可承受燃油加压过程中的高频交变压力，侧部设置的独立调压组件可根据发动机的转速负载变化动态调整供油压力，让不同工况下的供油量始终匹配发动机的实际需求；进出油接口采用标准化的管螺纹设计，可适配通用规格的燃油管路，后期维护更换时无需定制专用连接件。从安装边界来看，泵体整体采用紧凑的柱形布局，轴向总长度控制在适配小型发动机安装空间的范围内，径向最大尺寸不超过发动机侧部的安装预留间隙，突出的调压旋钮、出油接头部件均做了避让设计，不会与周边的发电机、起动机、管路支架等部件发生干涉；安装法兰面的两个定位孔采用对称布局，安装时可快速对位，降低现场装配的操作难度，底部预留的回油接口可将泵内多余的燃油导回油箱，避免泵腔内长期憋压损坏密封组件。
