水平式快速夹钳工装夹具结构设计

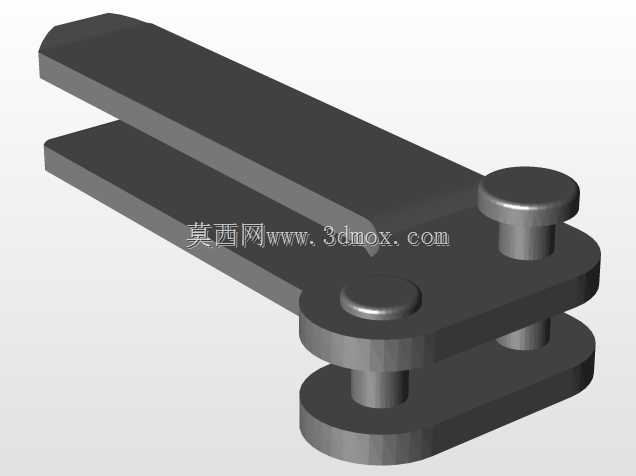

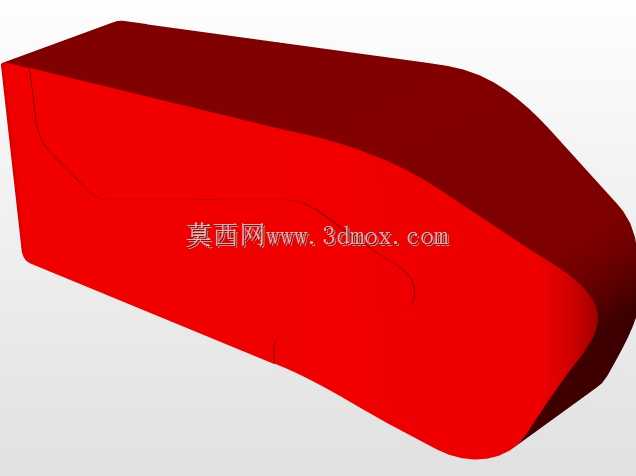

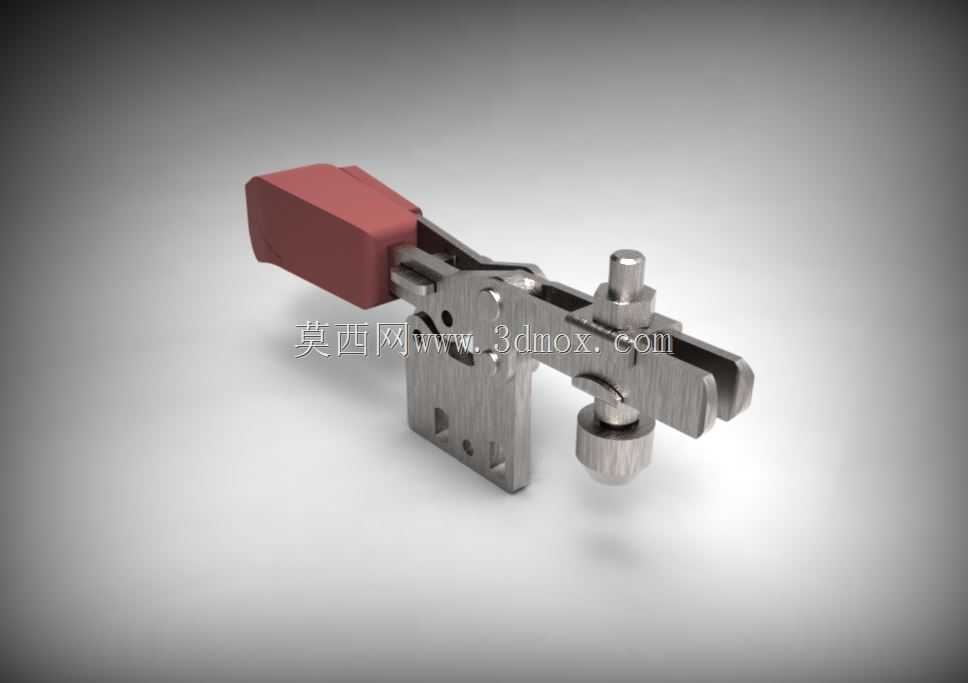

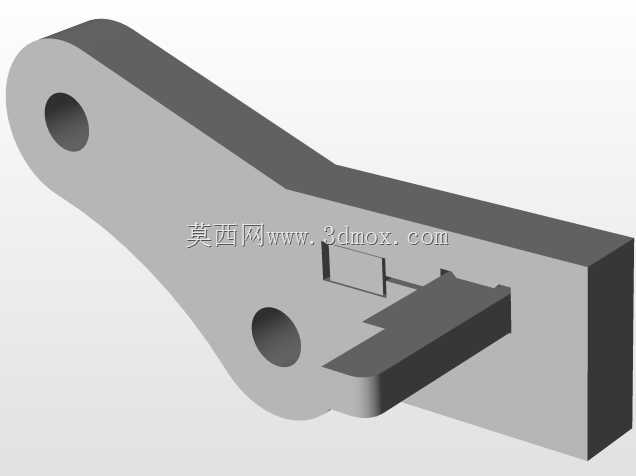

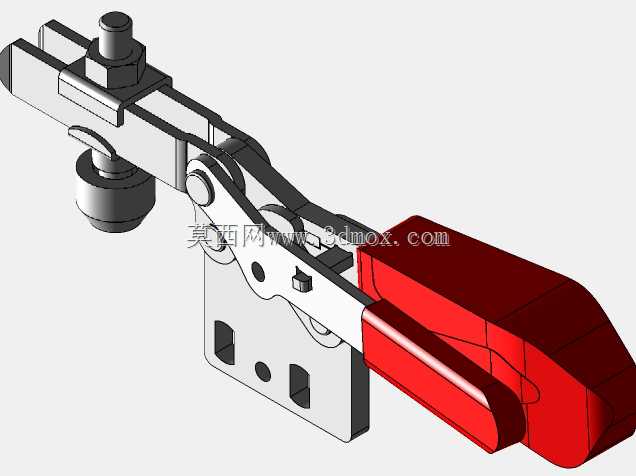

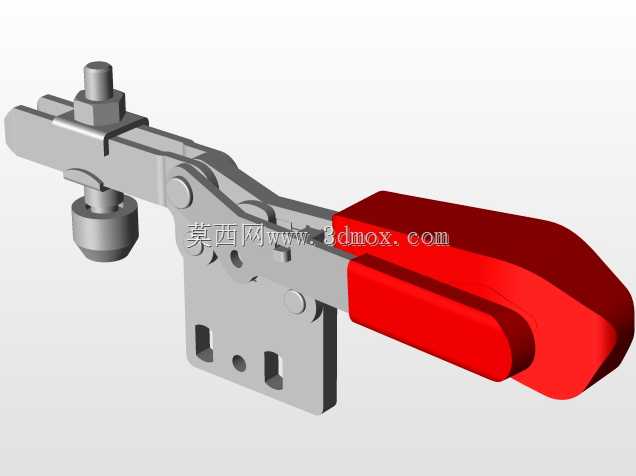

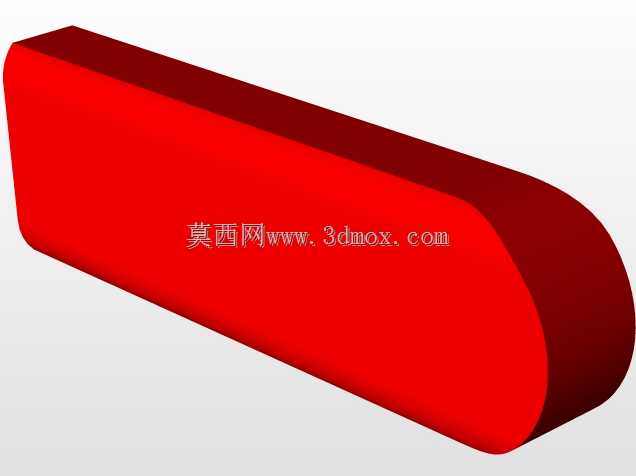

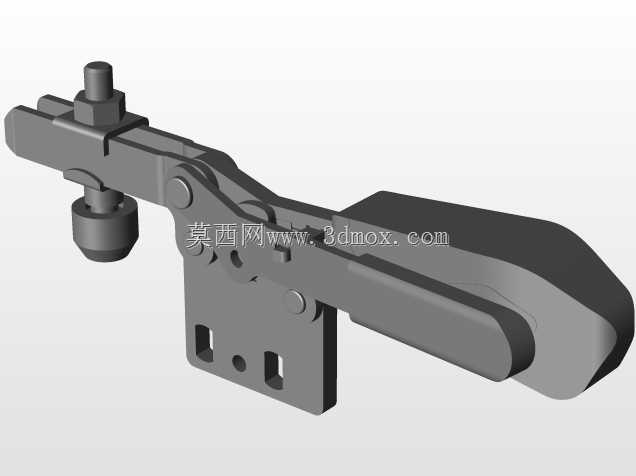

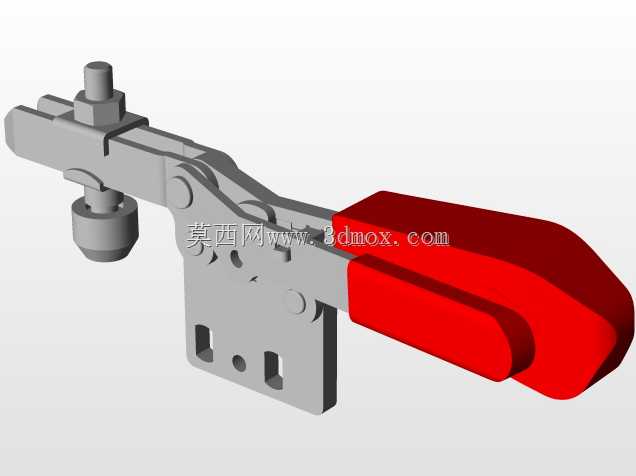

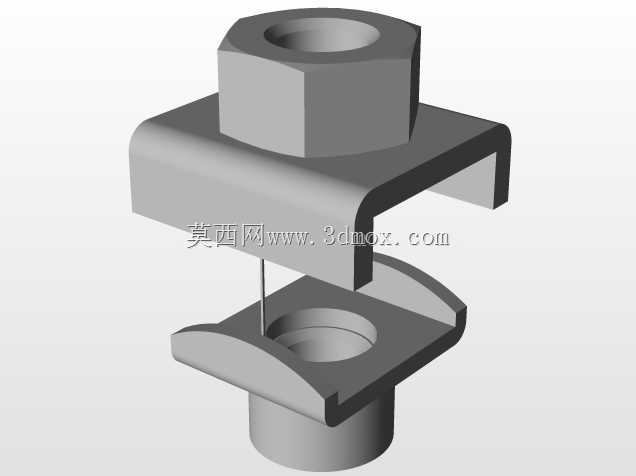

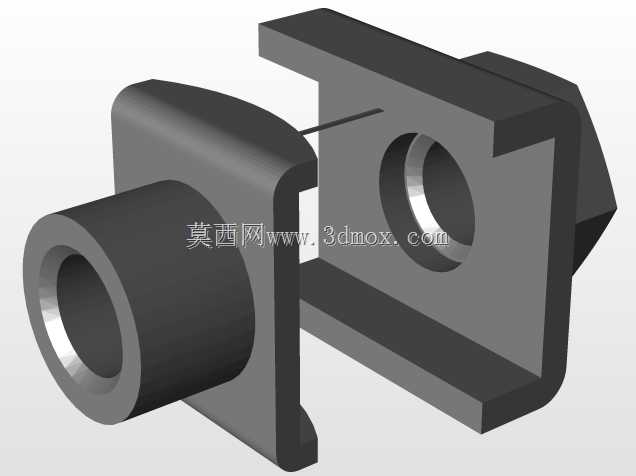

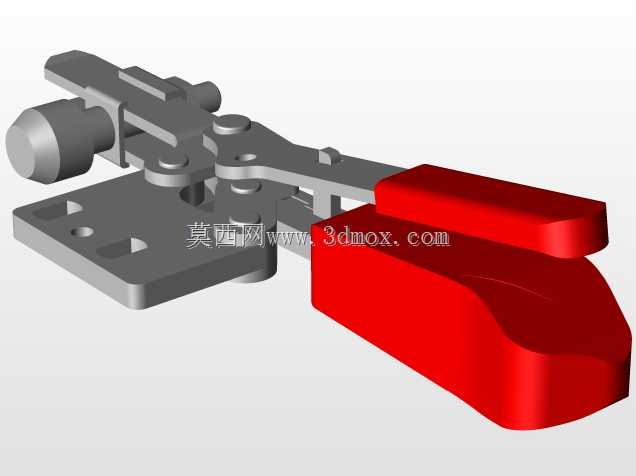

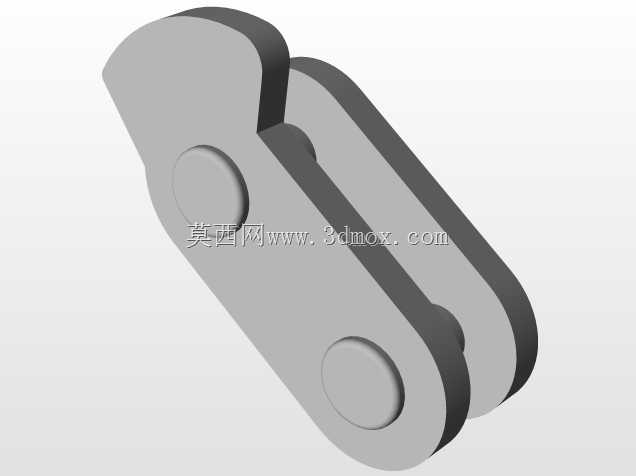

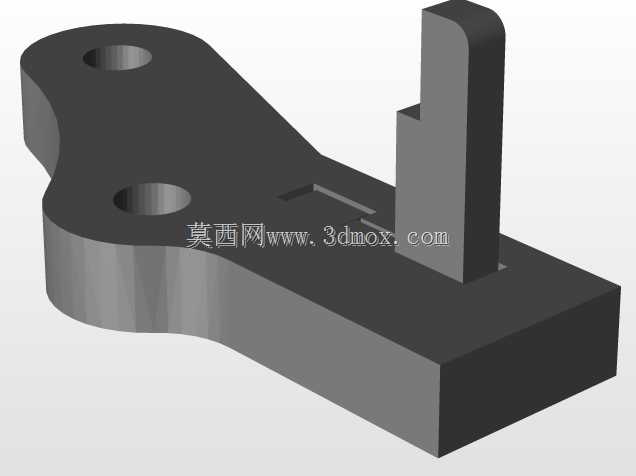

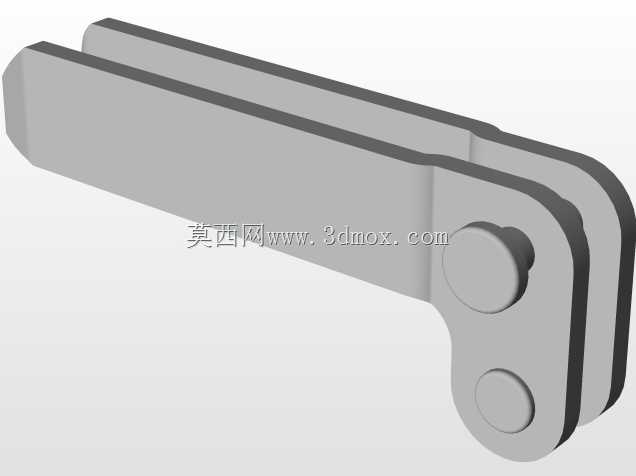

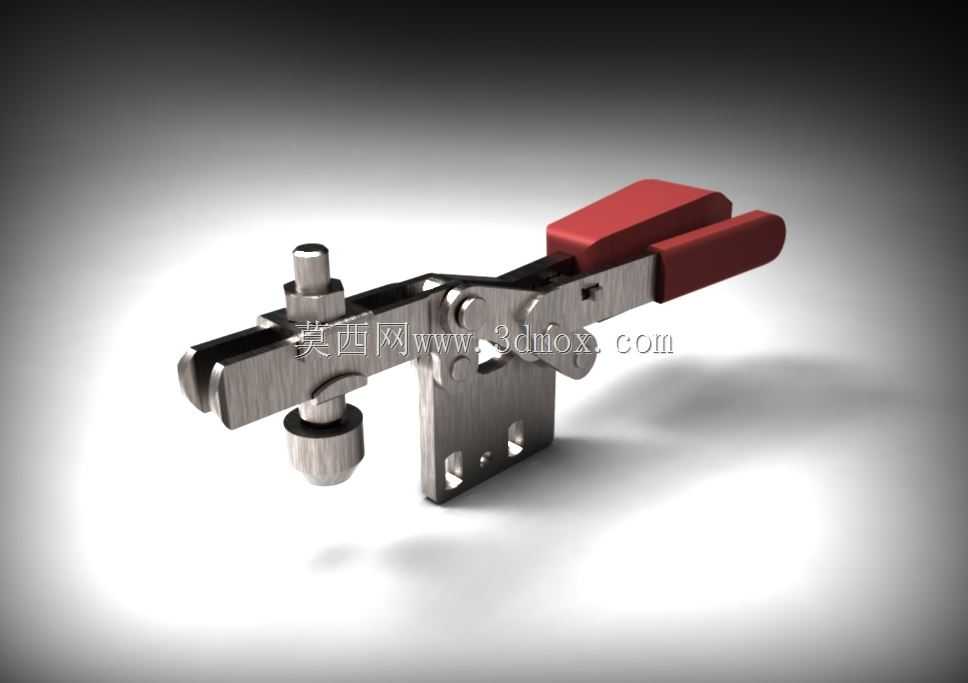

这款水平式快速夹钳是机械加工、装配工位中应用极为广泛的手动夹紧元件，主要面向车间小批量工件装夹、工装定位、生产线临时固定等场景，在五金加工、电子装配、木制品加工、小型零部件焊接等工序中都能发挥稳定的夹紧作用，替代传统螺栓压紧的繁琐操作，大幅降低工位操作的辅助时长，提升单件工序的作业效率。从实际用途来看，这类夹钳主要用于在加工或装配过程中对工件施加持续稳定的压紧力，避免工件在钻孔、攻丝、铆接、胶合、组装等操作中出现位移、翘曲或振动，保障加工精度与装配一致性，尤其适合需要频繁拆装工件的重复性工位，操作工人仅需单手握持手柄完成开合动作，即可实现工件的快速压紧与松脱，无需借助扳手等额外工具。从功能特性来看，这款夹钳采用肘节自锁结构设计，当手柄扳动到夹紧位置时，连杆机构会越过力学死点，即便承受加工过程中的振动载荷也不会出现意外松脱，夹紧力稳定可靠；夹头位置配备可调节的压头螺杆，能够根据不同工件的厚度、装夹高度灵活调整压紧行程，适配不同尺寸规格的工件装夹需求；底座采用带安装孔的板式结构，可通过螺栓直接固定在工作台面、工装板或者专用夹具基板上，安装后整体结构刚性充足，不会在夹紧受力时出现底座变形或偏移。从设计思路来看，这款夹钳整体采用模块化结构设计，将手柄传动组件、连杆锁紧组件、压头执行组件、底座安装组件四个部分做了独立的结构拆分，既方便生产过程中的零件加工与装配，也便于后续使用过程中易损件的更换维护；整体结构做了受力优化，所有铰接销轴位置都做了耐磨处理，降低长期反复开合带来的结构磨损，延长夹钳的整体使用寿命；手柄部分采用包覆式防滑设计，握持手感舒适，操作时施力方便，即便手上沾有少量切削液或油污也不易打滑。从外形尺寸与安装边界来看，这款夹钳整体为卧式布局，夹紧状态下手柄处于水平位置，不会占用过多垂直方向的操作空间，适合安装在操作空间受限的工装台面上；底座的两个安装孔间距符合通用工装夹具的安装孔位标准，能够直接适配多数标准化工装板的安装孔系，无需额外做安装位的二次加工；压头的行程范围覆盖了常规小型工件的装夹厚度需求，从薄板类零件到一定厚度的块状零件都能实现可靠压紧，安装时仅需保证夹钳底座与工件支撑面的平行度，即可保障压紧力垂直作用在工件表面，避免装夹过程中工件出现侧向滑移。
