可调式快速压紧搭扣锁具结构设计

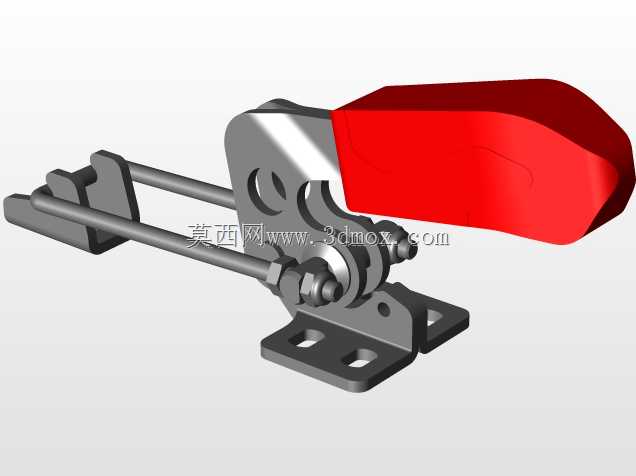

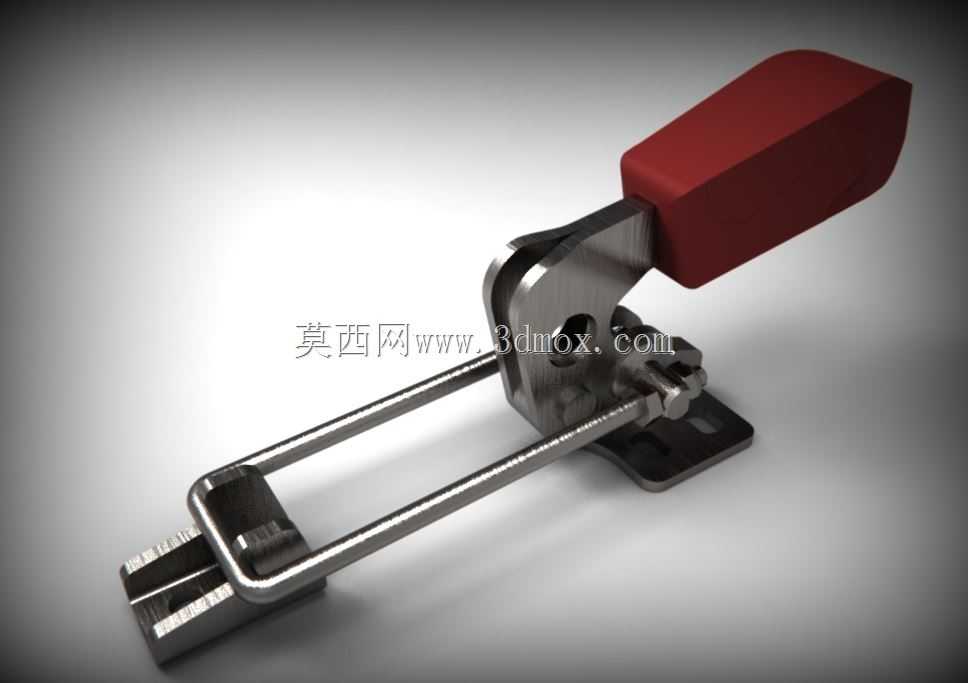

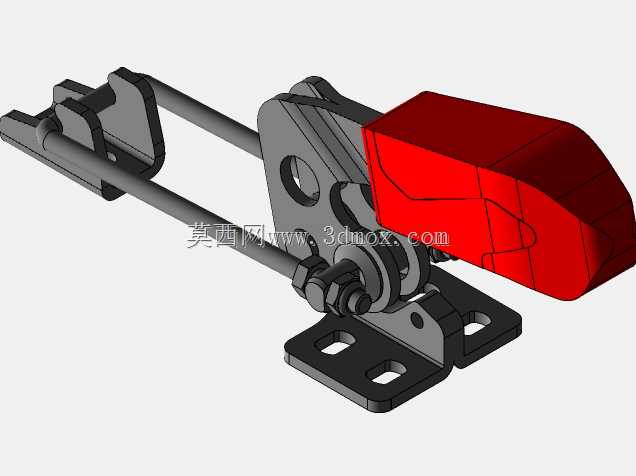

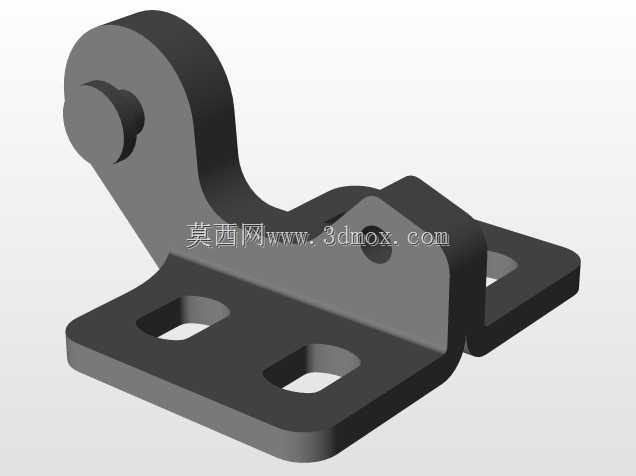

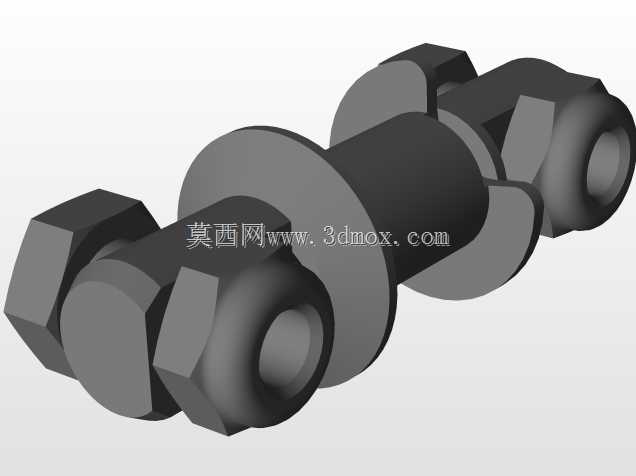

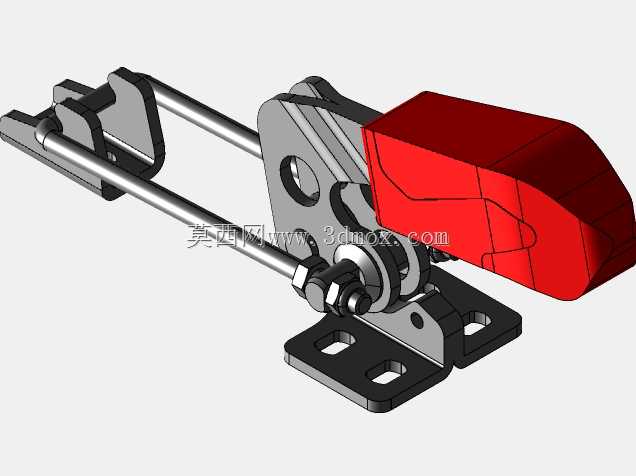

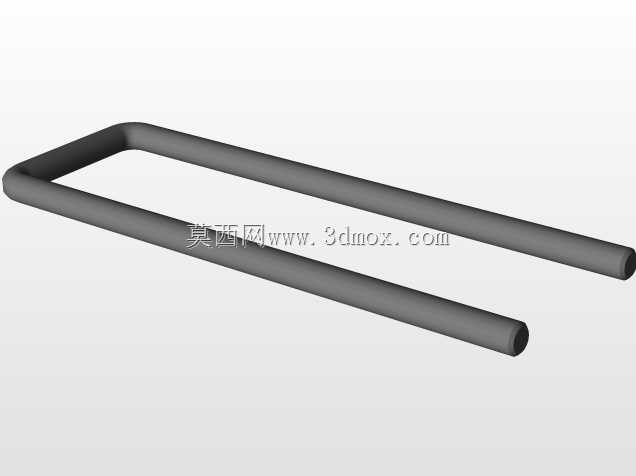

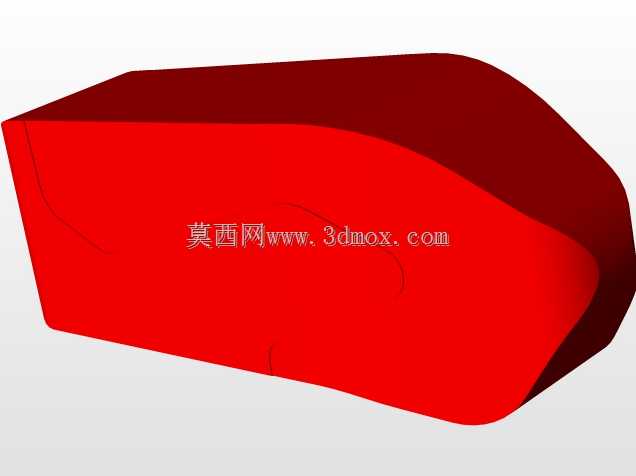

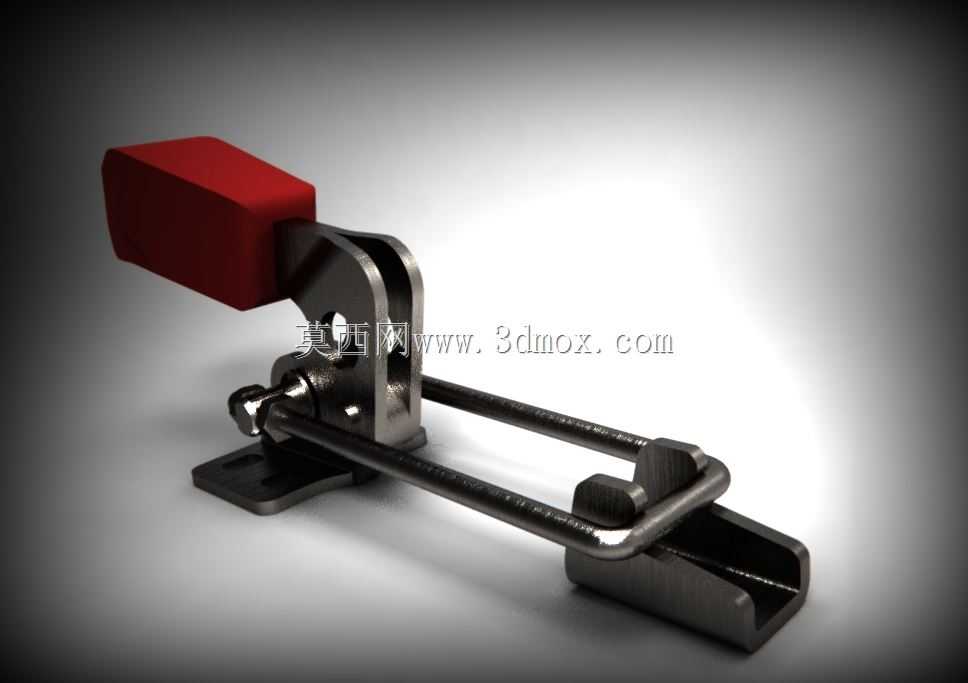

这款可调式快速压紧搭扣是工业生产场景中应用极为广泛的机械式紧固连接件，在车间工位工装、设备检修门、箱体封盖、模具装夹、物料周转箱固定等场景中承担着快速开合、持续压紧的核心作用，相比传统螺栓紧固方式，它无需额外工具即可完成锁紧与解锁操作，单次操作耗时不超过一秒，能够大幅提升工位作业的换型、装夹、开合效率，降低操作人员的动作负荷。从实际使用场景来看，这类搭扣常被安装在需要频繁开启的防护门、检测工装定位板、焊接工装压紧位、仓储设备侧门以及各类需要保持密封压紧力的箱体结构上，依靠杠杆自锁结构提供稳定的持续压紧力，避免设备运行过程中因振动、冲击出现松脱、移位的问题，同时在需要开启维护时可以快速解锁，无需反复拧动紧固件，适配多频次开合的作业需求。在功能特性上，这款搭扣采用了肘节式杠杆锁紧原理，当操作手柄扳动至锁紧工位时，连杆结构会越过力学死点形成自锁状态，此时即便受到外部振动、拉扯作用力，搭扣也不会自行松脱，能够持续提供稳定的压紧载荷；搭扣的拉杆部分采用可调式螺纹结构，可以根据被压紧件的实际厚度、密封件压缩量需求灵活调整锁紧行程，适配不同厚度的安装基面，补偿长期使用产生的磨损间隙，保证压紧力始终处于合理区间；手柄部分包裹有防滑绝缘握套，提升操作时的握持摩擦力，即便操作人员佩戴劳保手套也能稳定施力，避免操作打滑。从设计思路层面，这款搭扣的整体结构围绕高可靠性、长使用寿命、易安装维护的核心需求展开，底座采用带安装孔的平板式结构，可以直接通过螺栓固定在安装基面上，无需复杂的预埋、焊接工序，降低现场安装的难度；锁钩部分采用圆弧过渡结构，在锁紧过程中可以顺畅滑入配对的挂扣座内，避免卡滞、刮擦问题；所有铰接转动位置都预留了合理的配合间隙，同时做了圆角钝化处理，既保证转动动作的顺畅度，也避免长期转动过程中出现应力集中导致的部件断裂问题，适配工业场景下高频次操作的使用需求。在外形尺寸与安装边界上，这款搭扣的底座安装孔位采用标准化间距设计，能够适配市面多数通用搭扣的安装尺寸，替换旧件时无需重新打孔调整；整体锁紧行程预留了足够的调节余量，即便被压紧面存在一定的厚度公差、密封件存在压缩形变，也能通过拉杆调节实现可靠压紧；整体外轮廓在锁紧状态下无突出的尖锐结构，避免操作人员过往时发生磕碰刮擦，适配车间工位的安全使用要求，同时紧凑的结构设计也不会占用过多安装空间，能够在狭小的安装位置内完成布置。
