桌面级小型龙门式数控雕刻加工设备

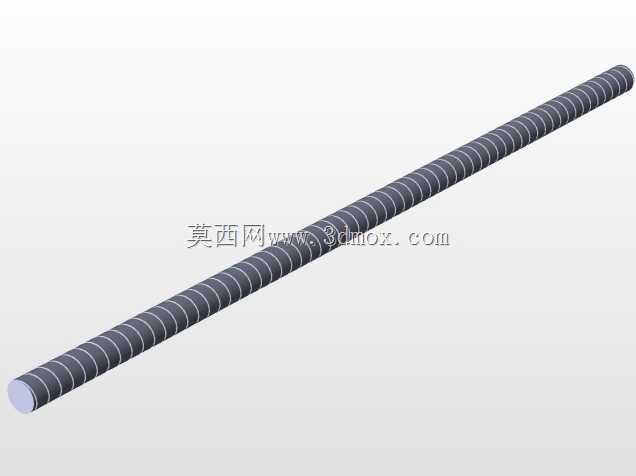

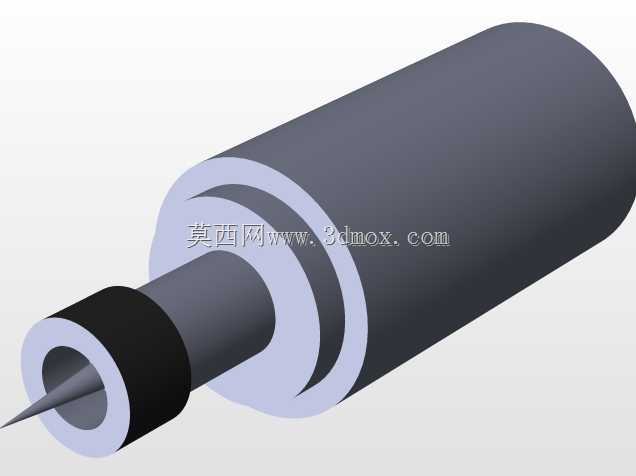

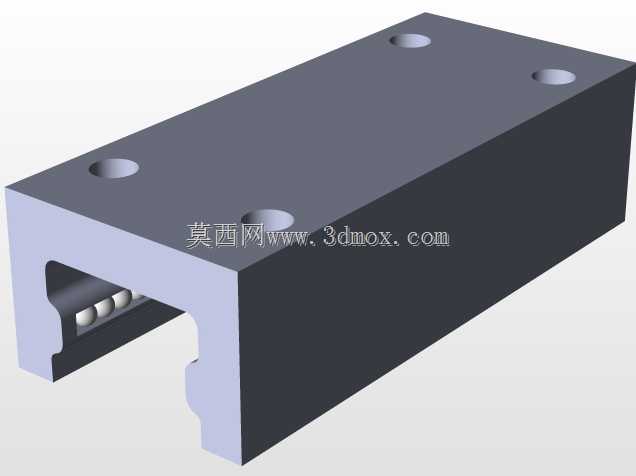

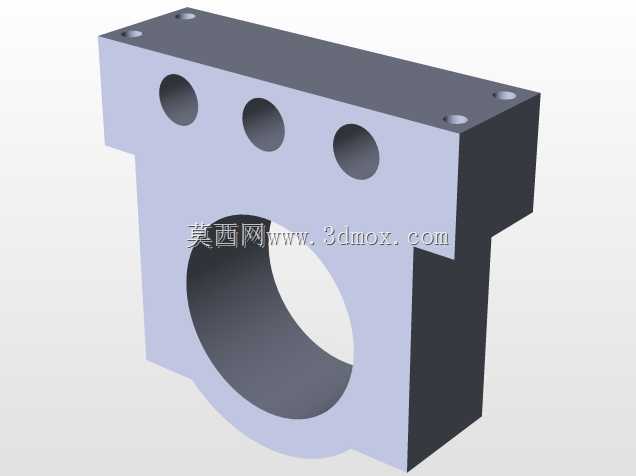

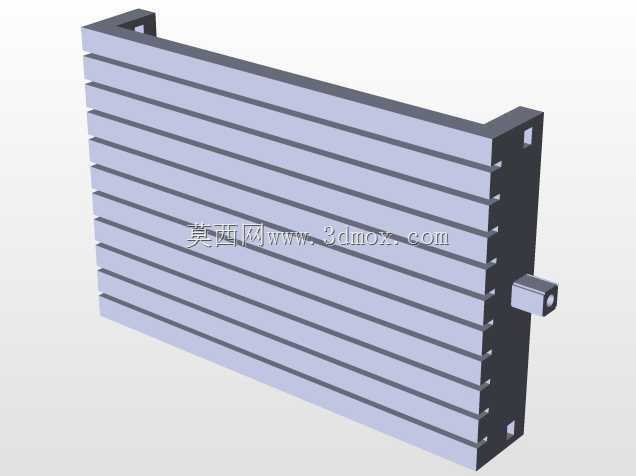

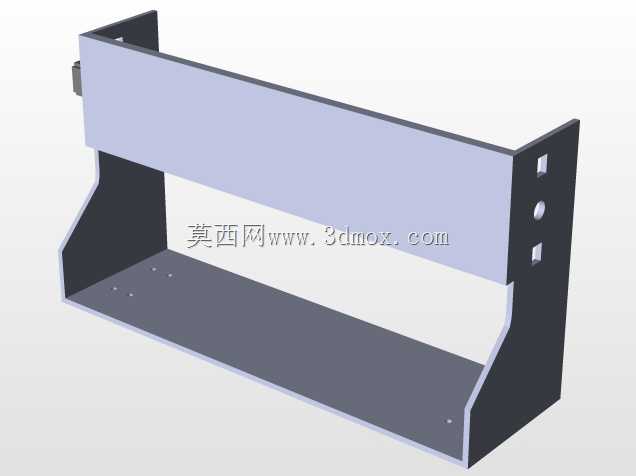

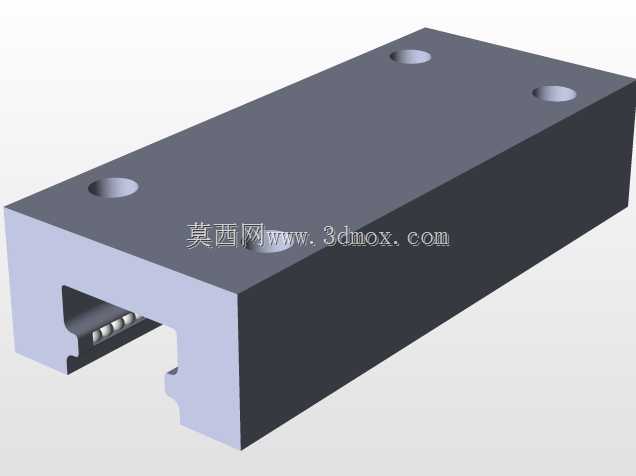

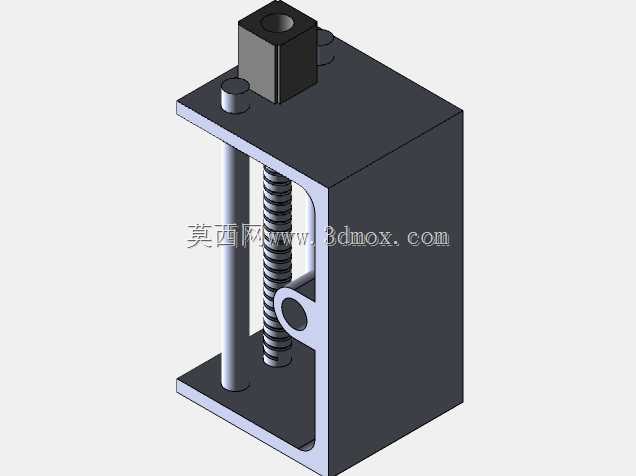

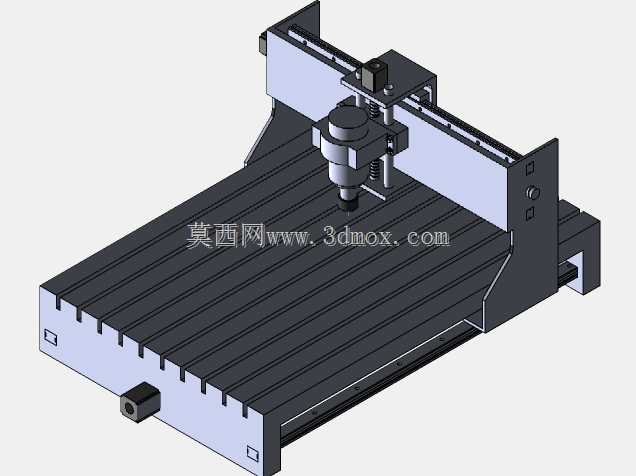

这款小型龙门式数控加工设备，主要面向个人工作室、创客空间、小型加工门店以及教学实训场景设计，可覆盖软金属、亚克力、PCB板、实木、密度板等多种材质的平面加工需求，能够完成浮雕雕刻、轮廓切割、钻孔攻丝、小型零件铣削等常见加工工序，相比大型工业数控设备，它的占地空间极小，无需专门的大型车间场地，普通工作台面即可完成安置，适配小批量定制加工、手板制作、创意作品加工、教学演示等多种使用场景，能够满足非工业大批量生产之外的绝大多数轻型数控加工需求。设备采用经典的龙门移动式结构设计，加工台面为带T型槽的固定平台，T型槽沿台面纵向排布，可搭配通用压块快速完成不同尺寸工件的装夹固定，台面预留了充足的装夹空间，可适配常规尺寸的加工坯料，龙门架沿台面两侧的直线导轨做横向进给运动，搭载加工主轴的滑座沿龙门横梁做纵向进给，主轴自身可沿垂直方向做升降进给，三个进给轴均采用丝杠传动搭配直线导轨导向的结构，能够保证进给过程的平稳性与运动精度，有效降低加工过程中的抖动误差，保障加工成品的尺寸精度与表面质量。设计过程中充分考虑了小型设备的刚性需求，两侧的龙门支撑座采用加厚的一体式结构设计，与底部床身的连接位置做了加强筋处理，能够抵消主轴高速切削时产生的侧向力矩，避免长期加工后出现结构形变，影响加工精度；主轴采用通用的高速电主轴配置，可适配不同柄径的加工刀具，用户可根据加工材质与工序需求灵活更换铣刀、雕刻刀、钻头等不同刀具，设备的走线均采用拖链内置收纳的设计，避免进给运动过程中出现线缆拉扯、磨损的问题，提升设备长期运行的可靠性。从安装边界来看，设备整体外形方正，无外凸的突兀结构，安置时仅需预留对应长宽的平整台面，预留少量的后部与侧部走线空间即可完成部署，无需额外做地基固定，接电即可完成调试使用，操作门槛较低，既适合有轻型加工需求的个人用户使用，也可作为职业院校数控专业的实训教具，帮助学员理解数控设备的运动逻辑、结构组成与加工原理，降低大型设备实训的安全风险与成本投入。
