桌面级微型数控雕刻加工设备结构

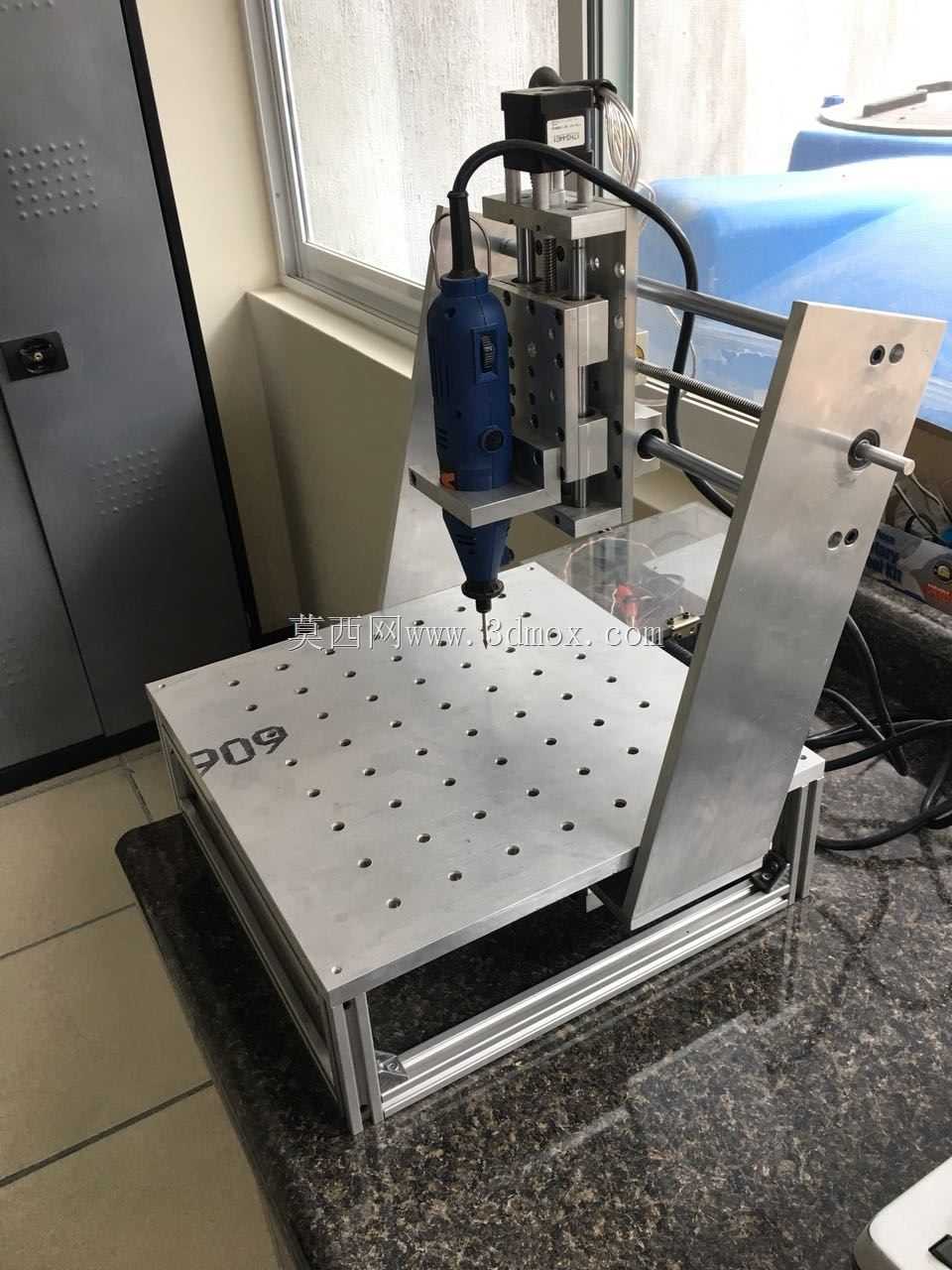

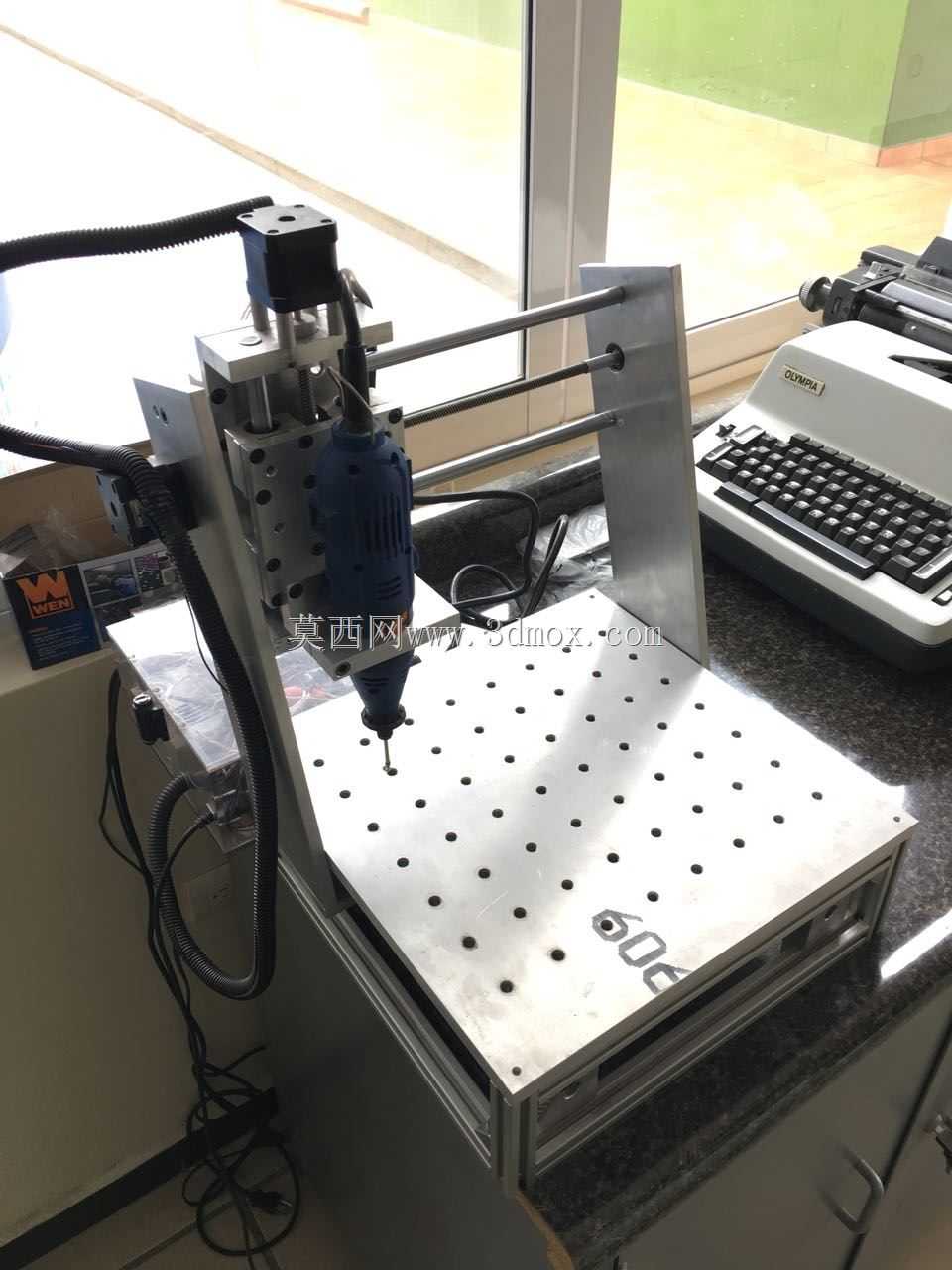

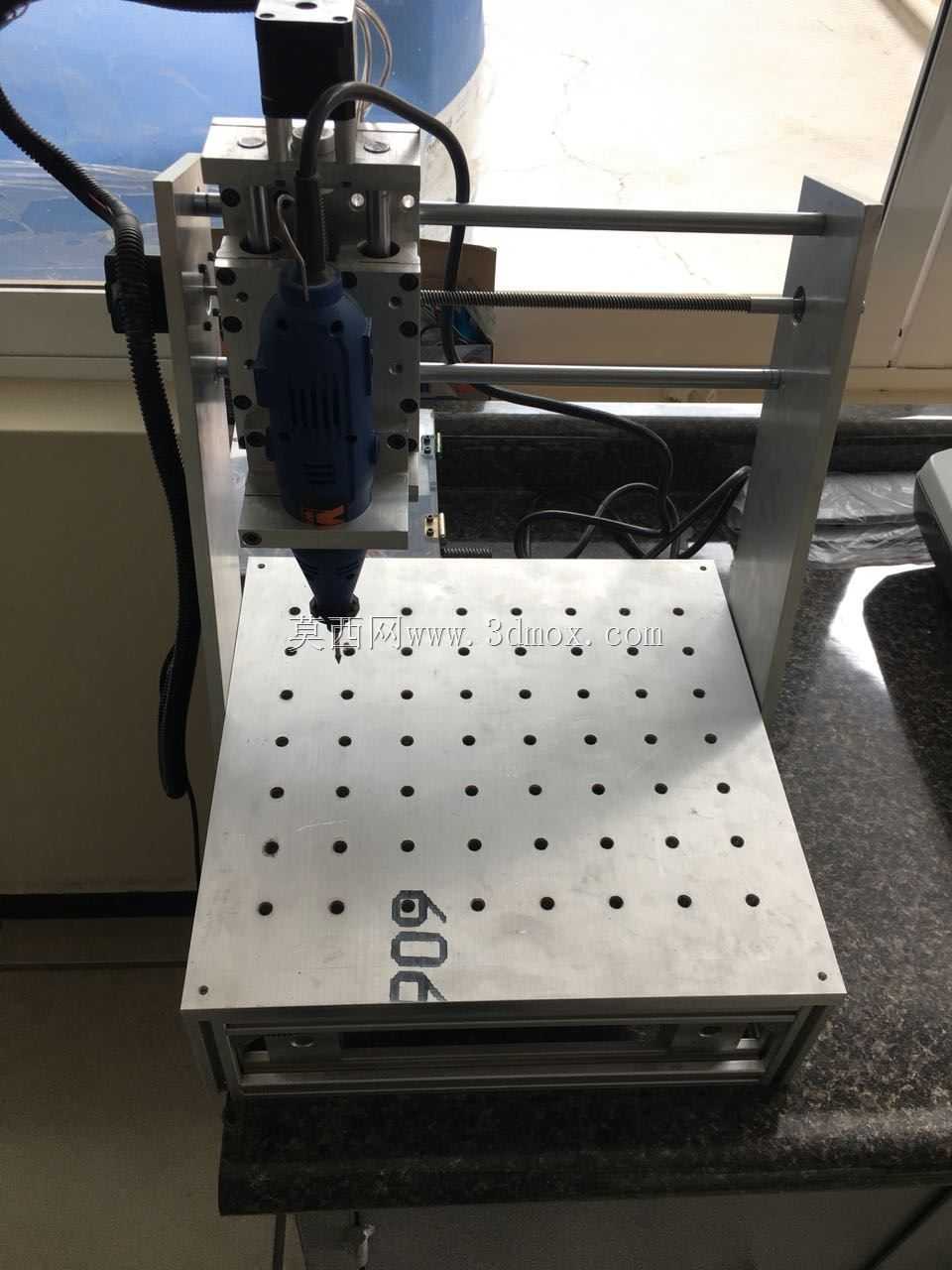

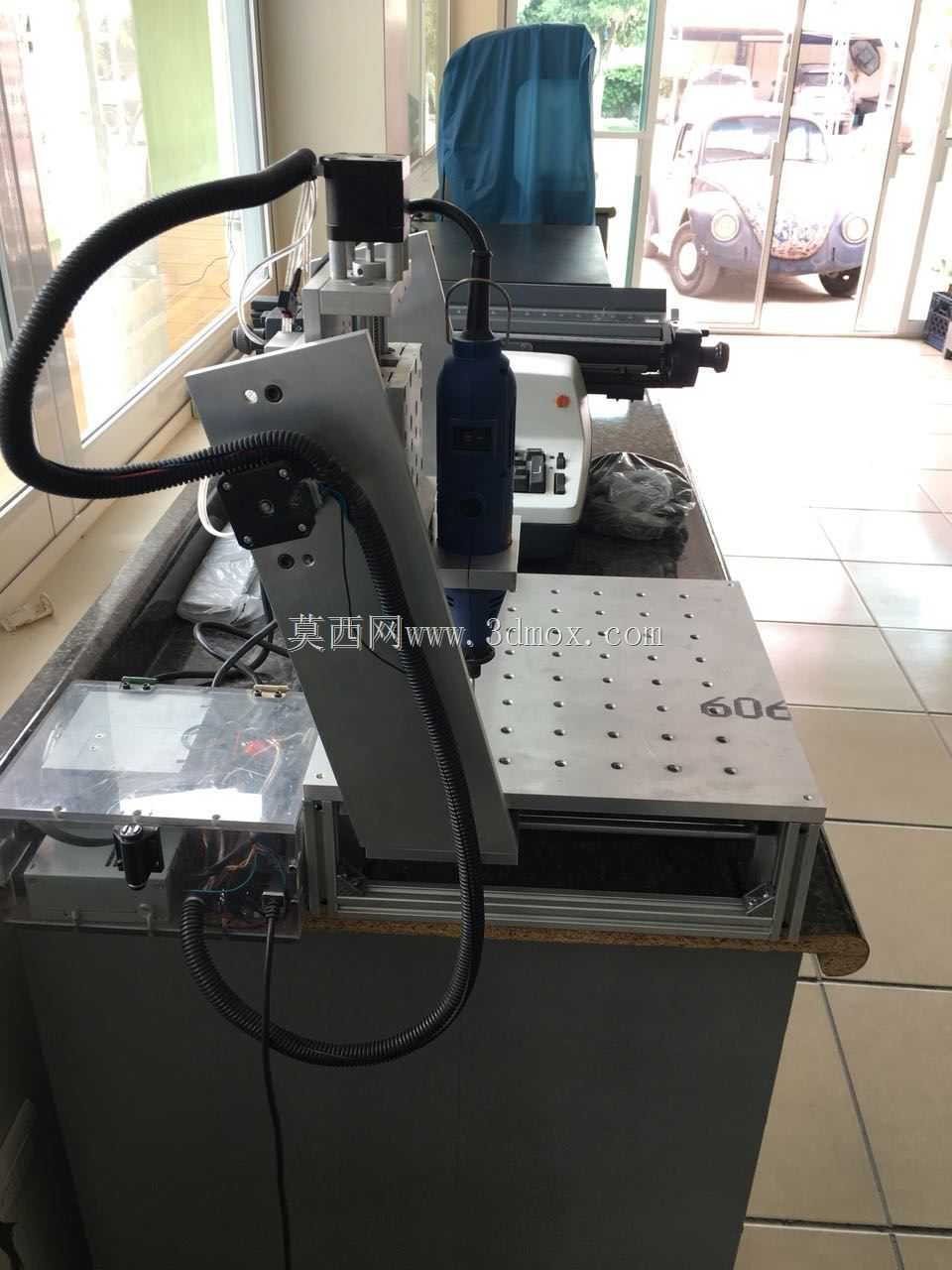

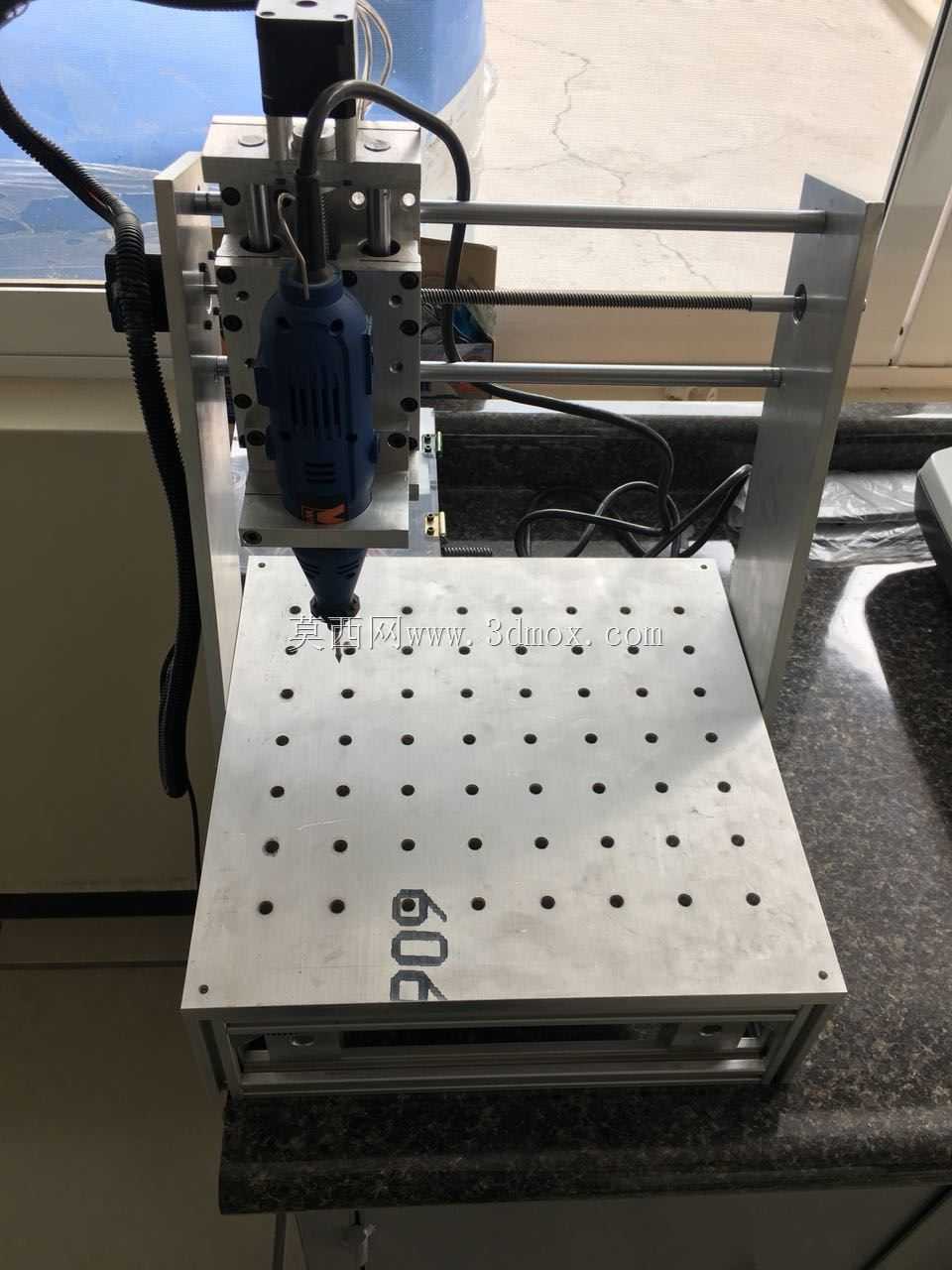

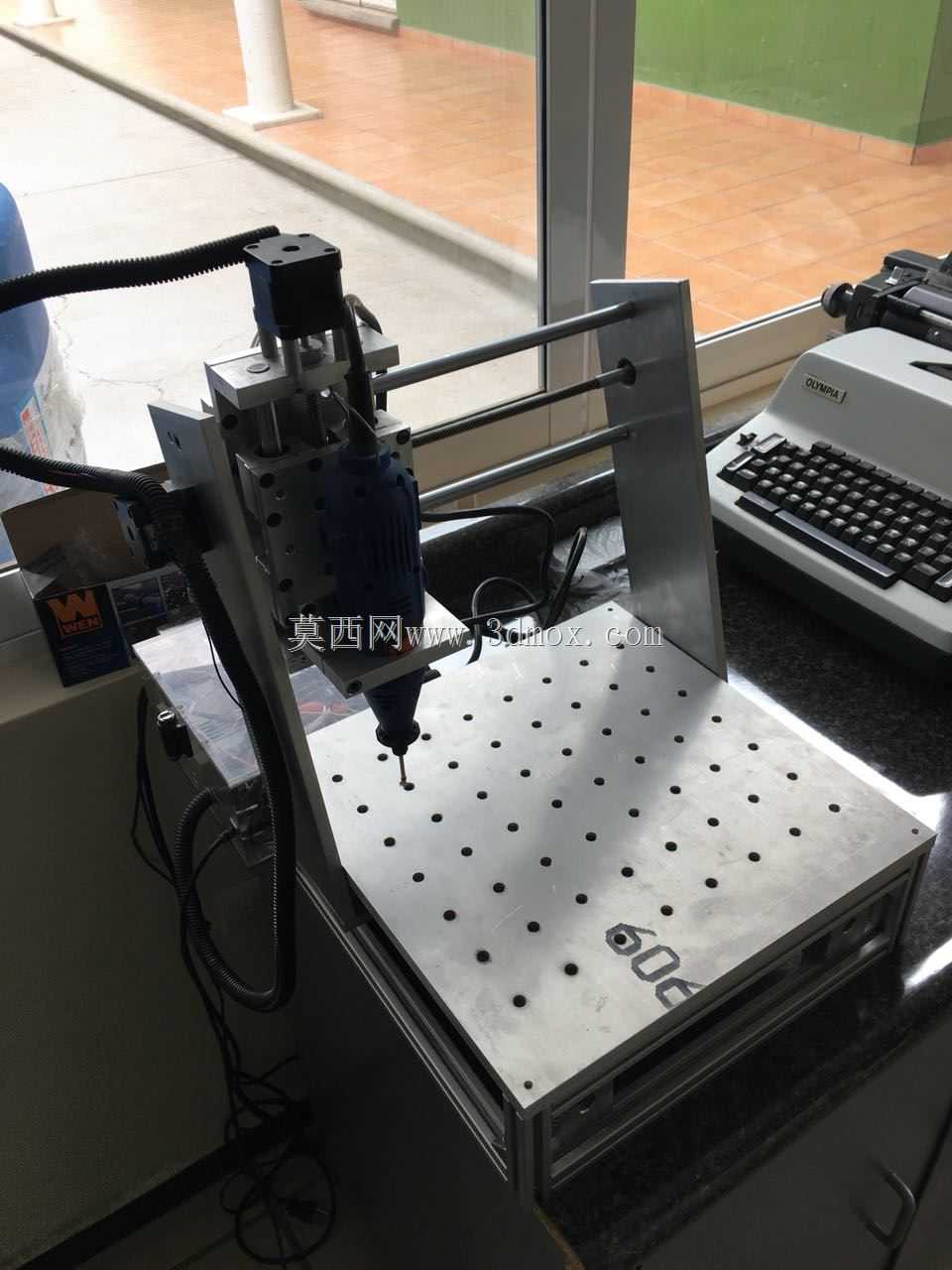

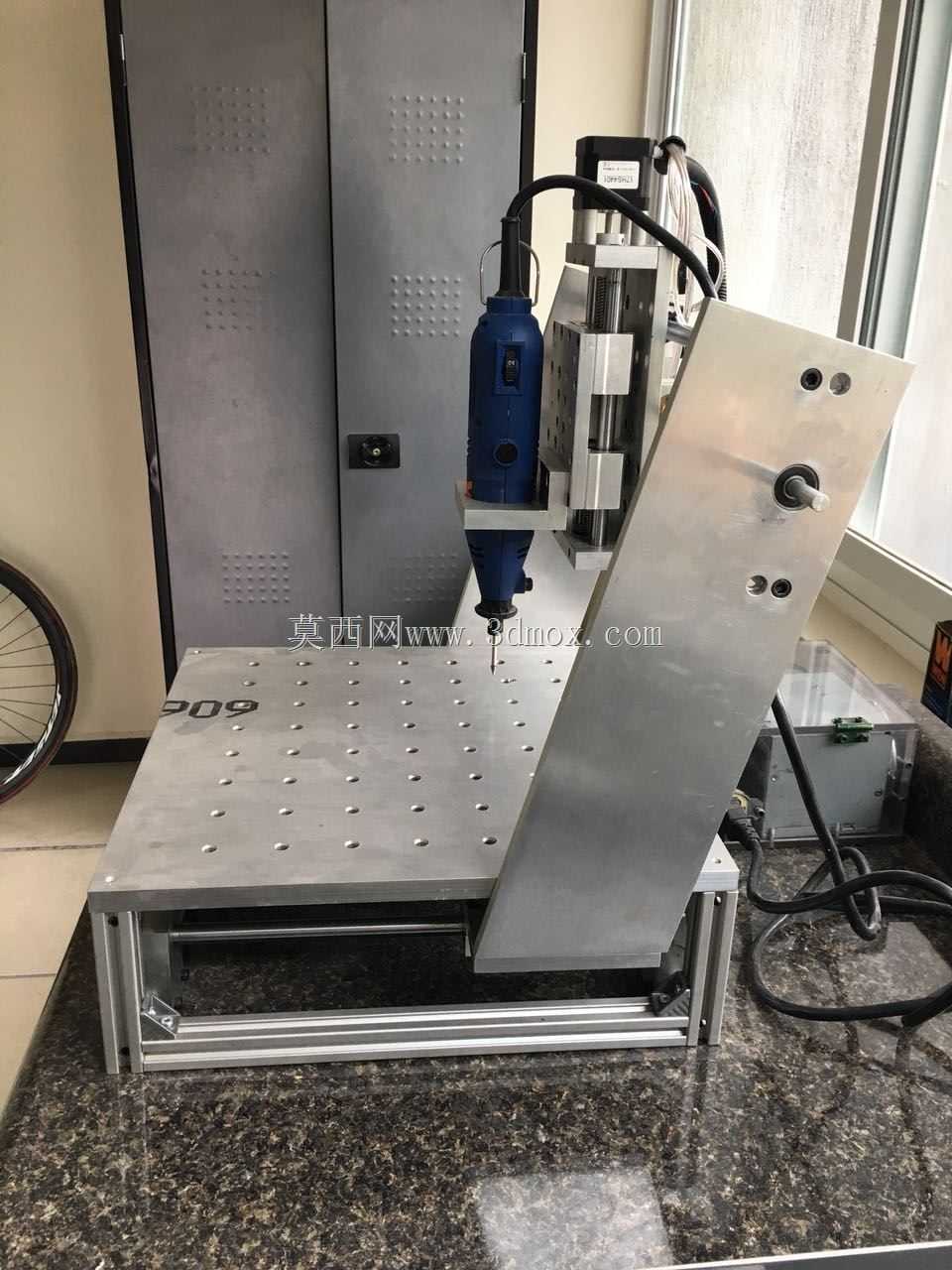

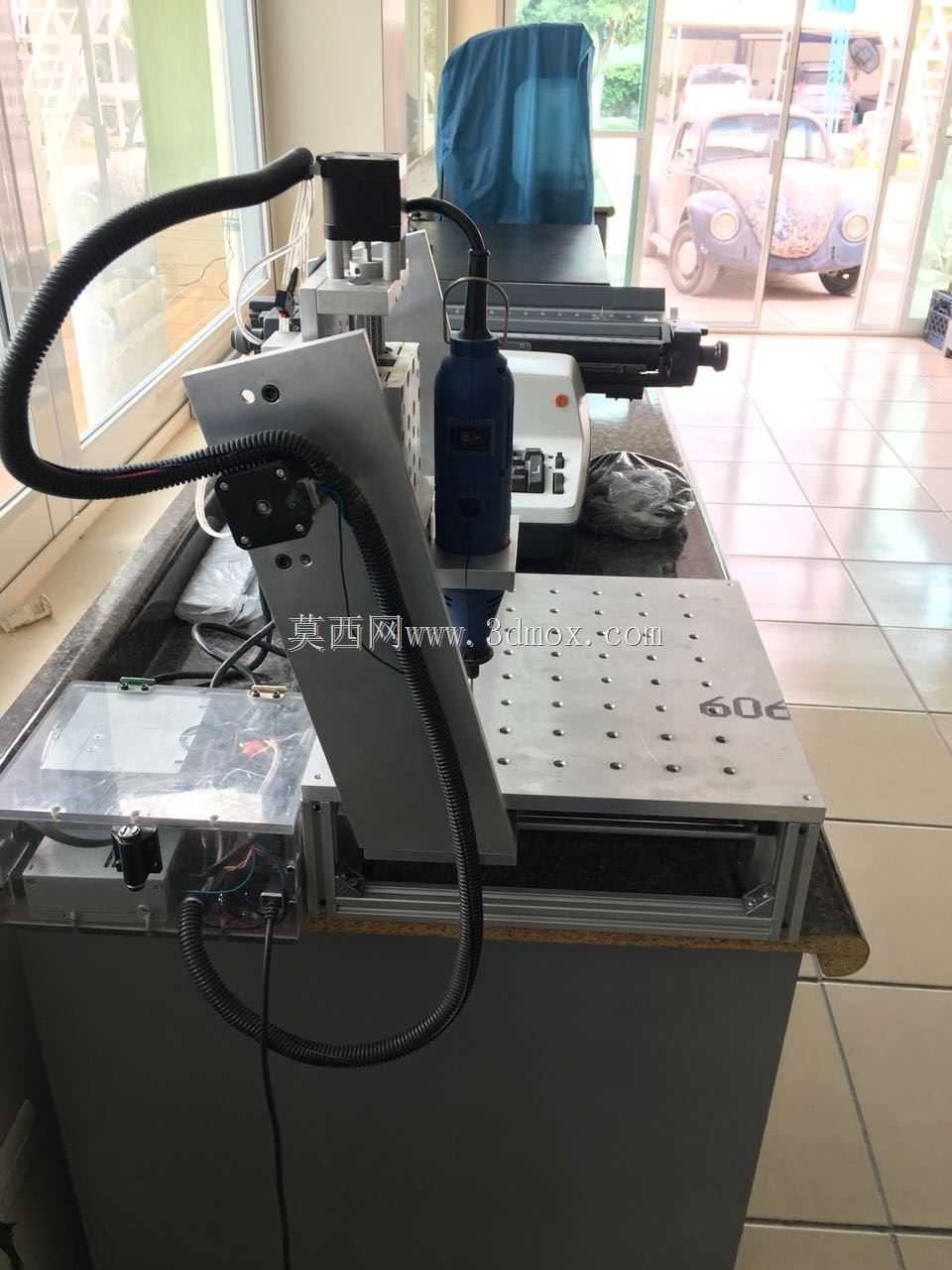

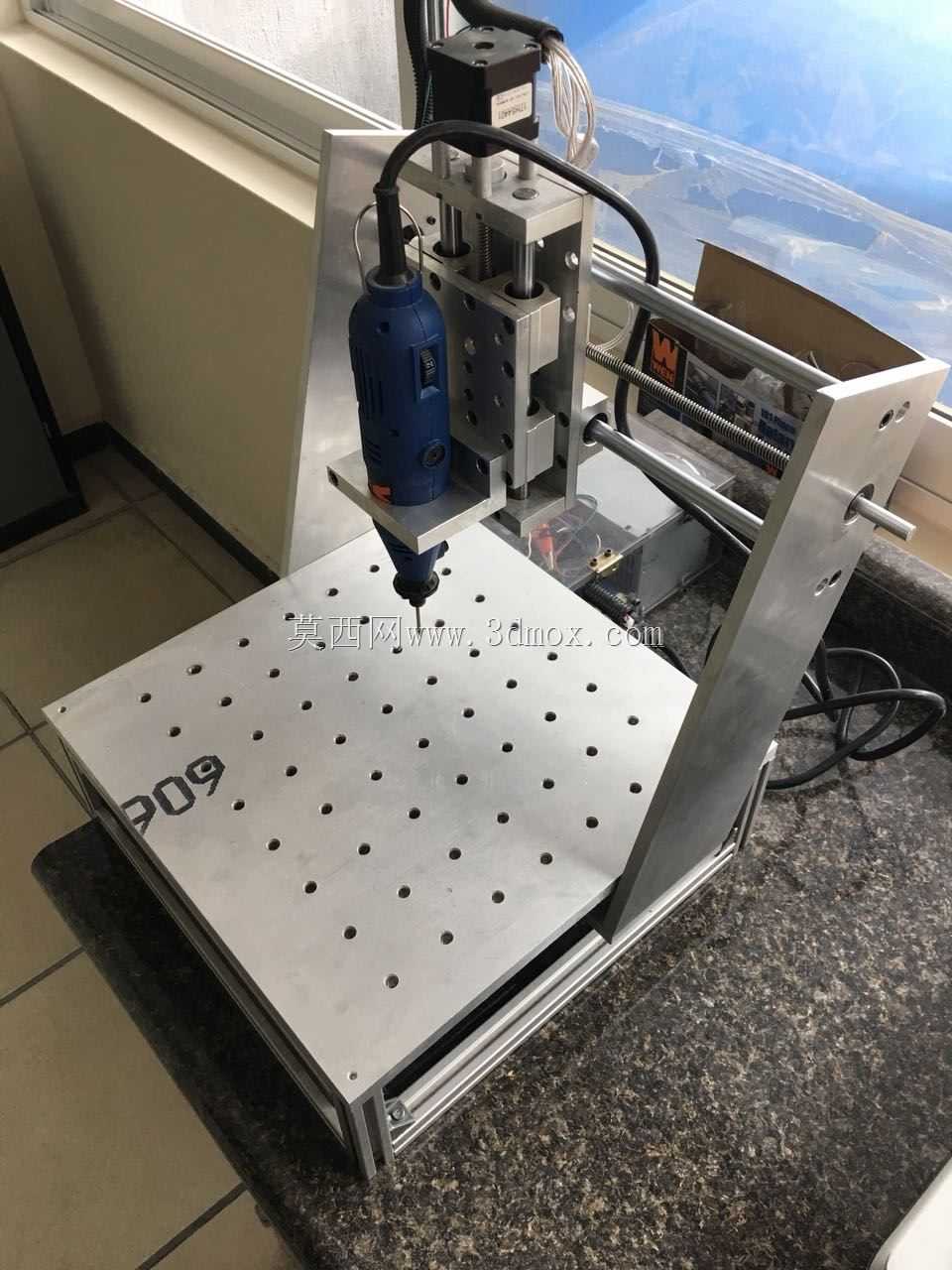

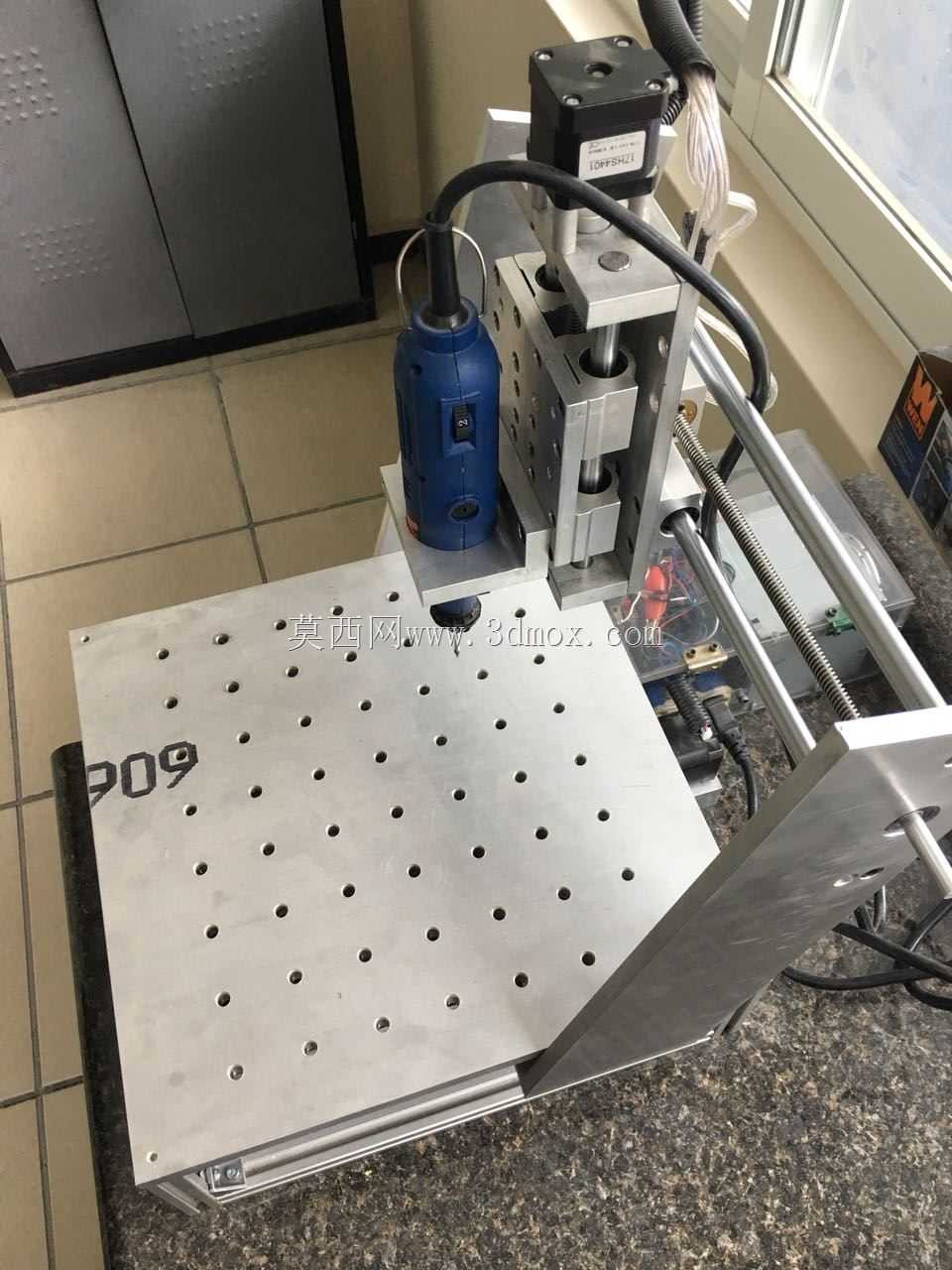

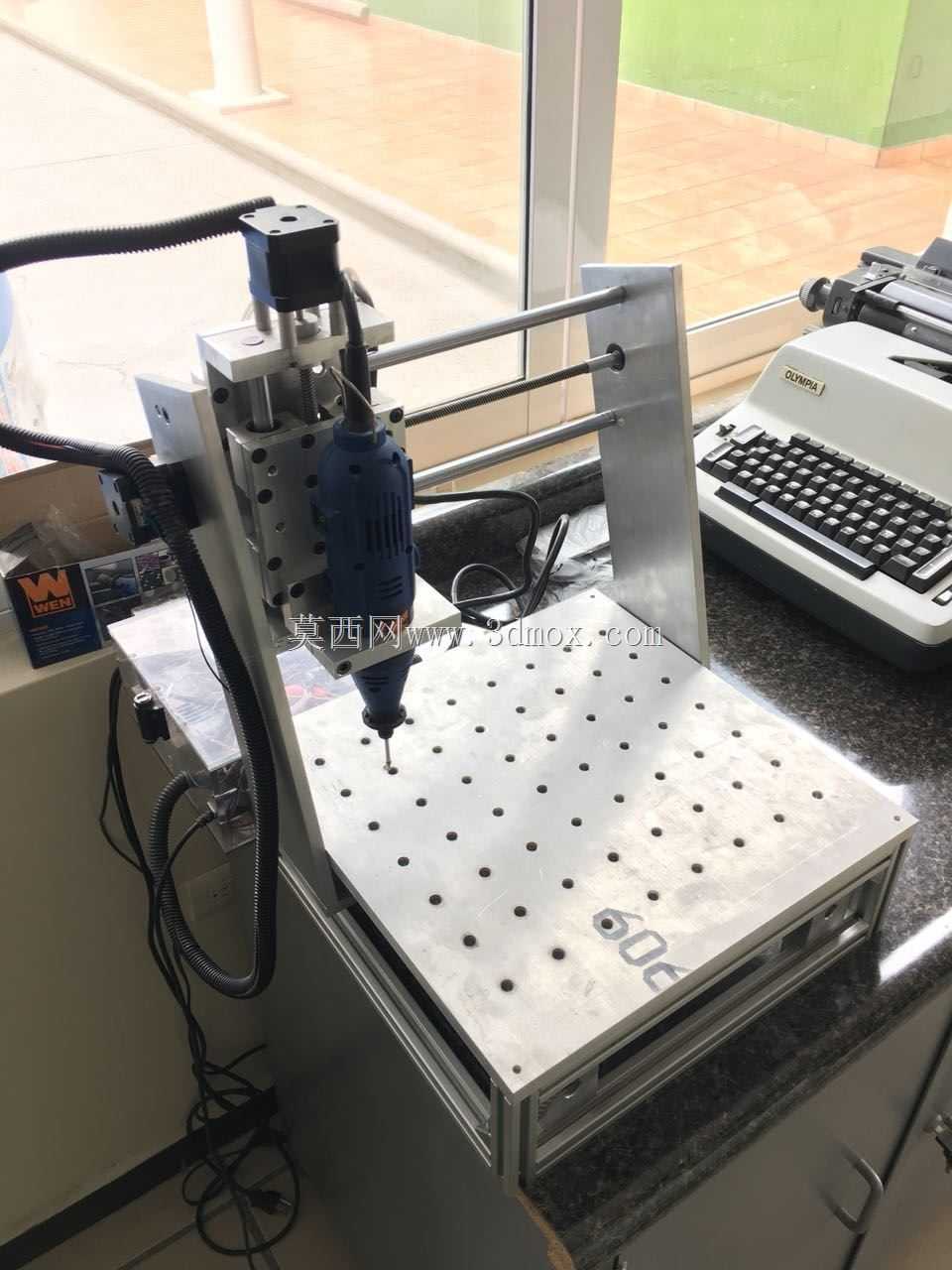

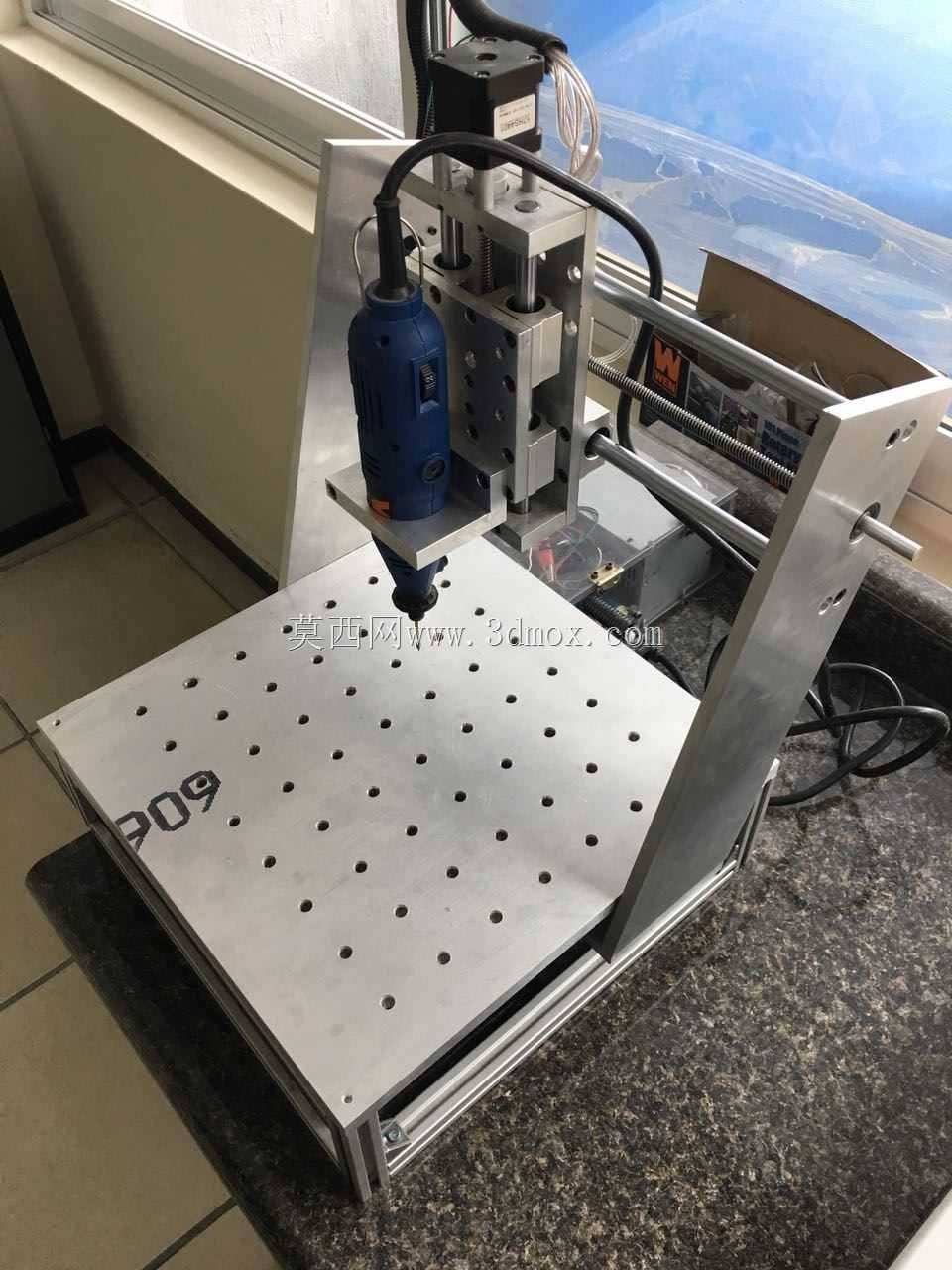

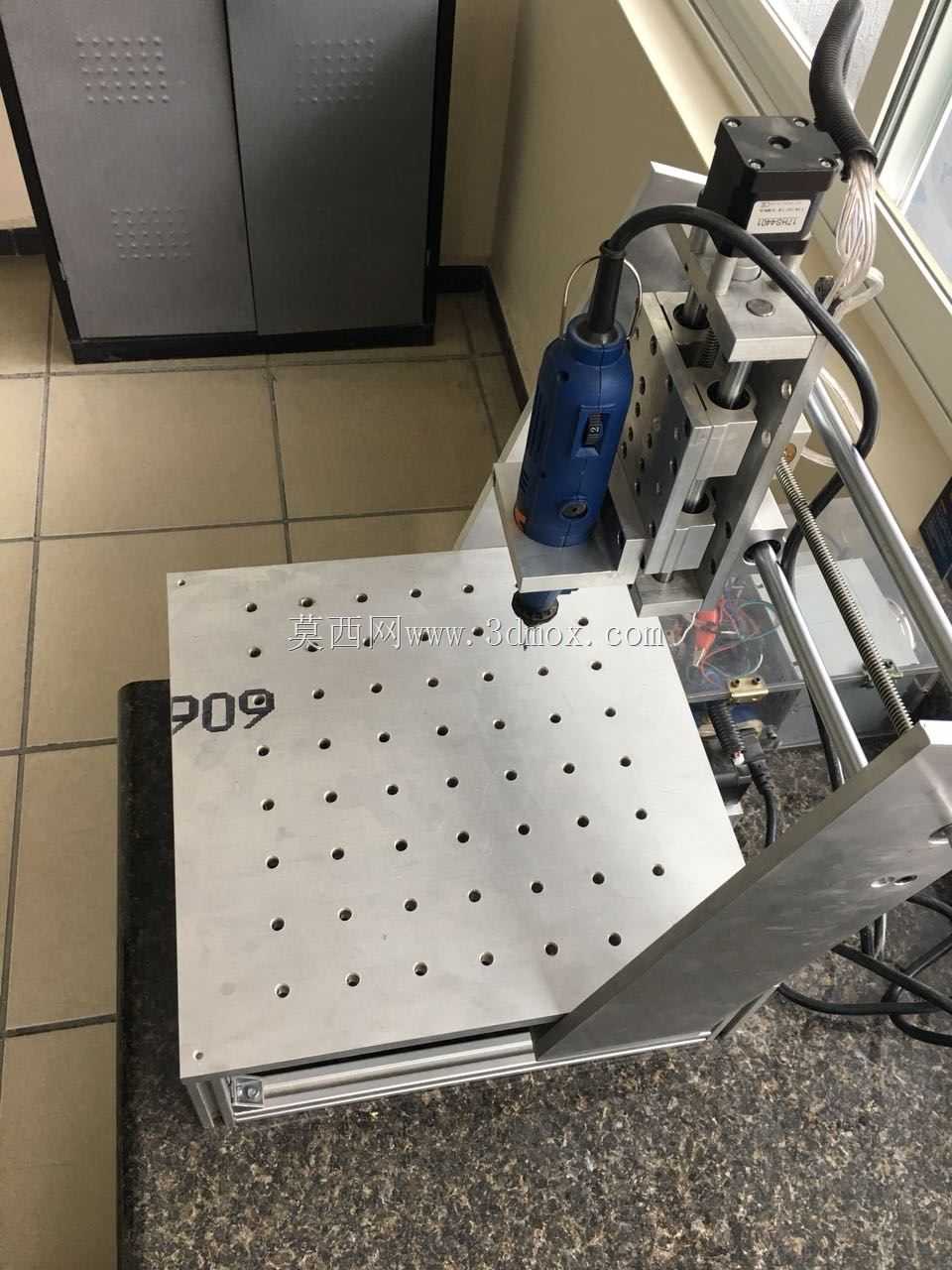

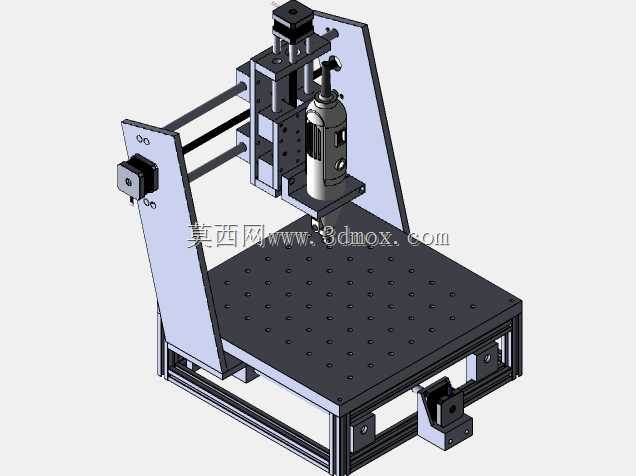

这款桌面级微型数控加工设备，主要面向个人创客、小型工坊、教学实训场景设计，可放置于常规工作台面完成小尺寸工件的雕刻、铣削、钻孔加工，适配软金属、亚克力、PCB板、实木、工程塑料等多种常见加工材料，能够满足手板打样、个性化定制加工、电子线路板制作、小型文创产品雕刻等多元加工需求，无需占用大面积工业生产场地，普通工作室、教学实验室甚至家庭工作角都可完成部署使用。设备采用龙门式移动结构设计思路，将加工工作台作为固定承载基准，X、Y、Z三个轴向的运动模组依托两侧立式支撑与横向横梁完成布局，这种结构能够在紧凑的外形尺寸下最大化有效加工行程，同时保证整体机架的刚性，减少加工过程中的振动偏移，保障加工精度。设备的工作台面采用密集阵列孔设计，可配合通用夹具快速完成不同形状工件的装夹固定，无需针对特殊工件定制专属夹具，大幅降低小批量多品类加工的装夹准备时间。Z轴模组搭载高速加工主轴，可适配不同规格的铣刀、雕刻刀、钻头，通过数控系统控制三个轴向的进给运动，可完成平面雕刻、三维轮廓铣削、点位钻孔等多类型加工动作。从安装边界来看，设备整体外廓尺寸适配常规桌面的承重与摆放空间，底部框架预留了电控元件的安装仓位，可将驱动控制模块集成在设备机架内部，减少外部走线带来的使用干扰，两侧立式支撑板采用加厚板材加工，配合横向光轴导轨完成轴向运动导向，兼顾运动顺滑度与结构稳定性。设计过程中充分考虑了小型加工场景的使用痛点，将传动组件、驱动组件都做了内置防护处理，避免加工产生的切屑进入传动导轨影响运动精度，同时主轴位置预留了深度调节余量，可根据不同加工刀具的长度调整伸出量，适配不同深度的加工需求。整体结构没有冗余的外置部件，所有功能组件都集成在主机框架内，搬运、部署都十分便捷，既可以满足入门使用者的数控加工学习需求，也能支撑小型生产场景下的轻负荷连续加工，在小尺寸工件加工领域具备很强的实用价值。
