带筛分功能的工业破碎处理设备结构设计

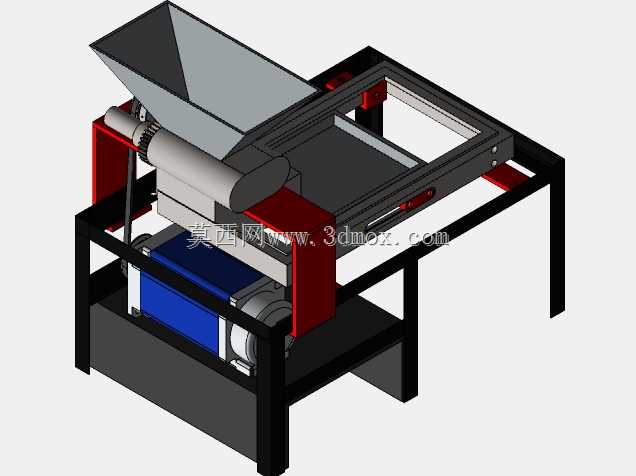

这款带筛子的破碎设备主要面向矿山、建材加工、固废回收等行业的物料预处理环节，可对中等硬度的矿石、建筑废渣、生产边角料等物料完成破碎加分级的连续作业，替代传统破碎后单独筛分的分散工序，减少物料中转的人力与设备投入，适配中小型加工生产线的连续化作业需求。设备整体采用框架式落地结构，上层设置倾斜式敞口进料斗，大角度倾斜的料斗内壁可引导物料依靠自重顺畅滑入破碎腔，避免物料卡滞在进料区域，进料斗的敞口尺寸适配常规装载机、人工上料的作业范围，无需额外配置进料辅助装置。核心破碎单元采用对辊式破碎结构，两根平行布置的破碎辊通过相对转动挤压、剪切进入腔体内的物料，将大块物料挤压至符合粒度要求的尺寸，破碎辊的间隙可根据出料粒度需求进行调整，适配不同物料的破碎粒径要求。破碎腔下方直接集成筛分单元，经过破碎的物料直接落至筛面，筛面通过配套的传动结构实现往复振动，符合筛网孔径的细料会透过筛网落入下层收料区域，粒径超标的物料会被截留在筛面上，可通过回流结构重新送入破碎腔进行二次破碎，避免不合格物料混入成品料堆。设备的动力单元布置在机架下层的封闭仓内，通过带传动结构分别为破碎辊和筛分单元传递动力，传动部位设置防护结构避免杂物卷入，同时降低动力运转产生的噪音向外传递。机架采用方管焊接成型的框架结构，四根落地支腿保证设备放置的稳定性，支腿底部预留安装孔位，可通过膨胀螺栓与混凝土地面固定，避免设备运转过程中出现移位或大幅振动。整机的安装边界充分考虑中小型车间的空间布局，设备宽度适配常规车间通道尺寸，高度满足人工巡检、易损件更换的操作空间需求，日常维护时可直接打开机架侧部的防护板，快速完成筛网更换、破碎辊磨损修复等操作，无需对设备进行大范围拆解。设备的各功能单元采用模块化布局设计，进料、破碎、筛分、动力模块相对独立，可根据实际生产需求对模块进行调整，比如更换不同孔径的筛网适配不同分级要求，调整破碎辊间隙适配不同硬度的物料，灵活匹配多样化的生产作业场景。
