多足联动仿生蜘蛛步行机械结构

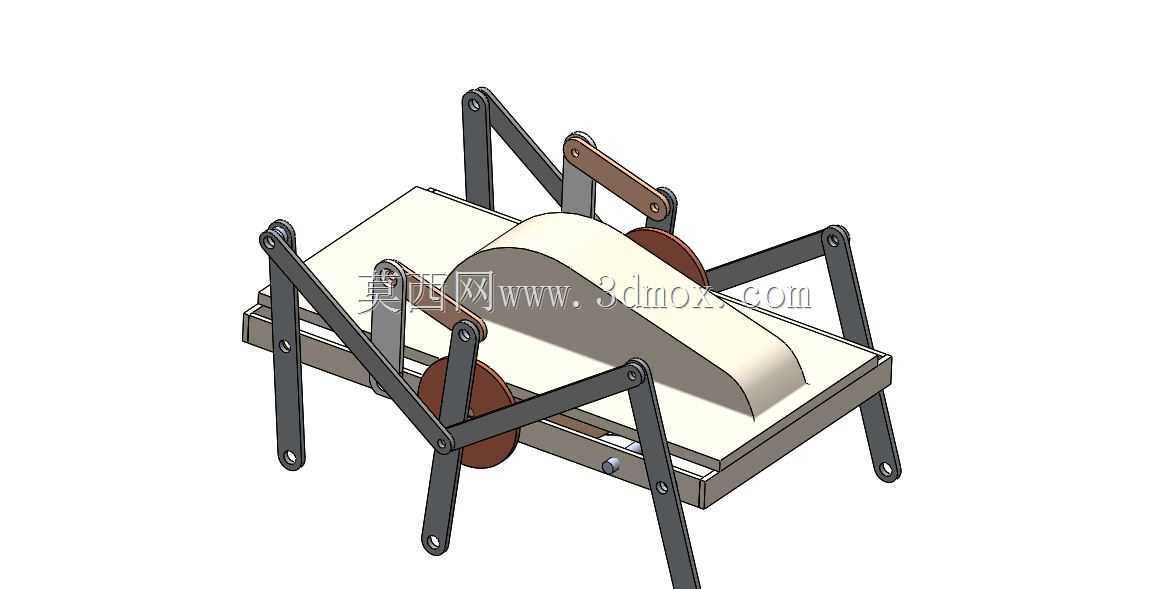

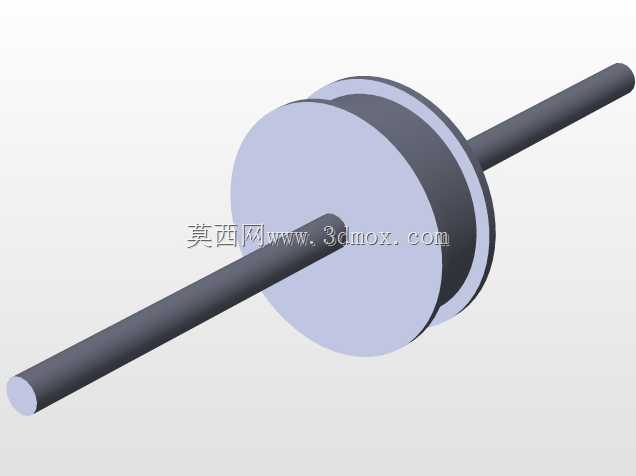

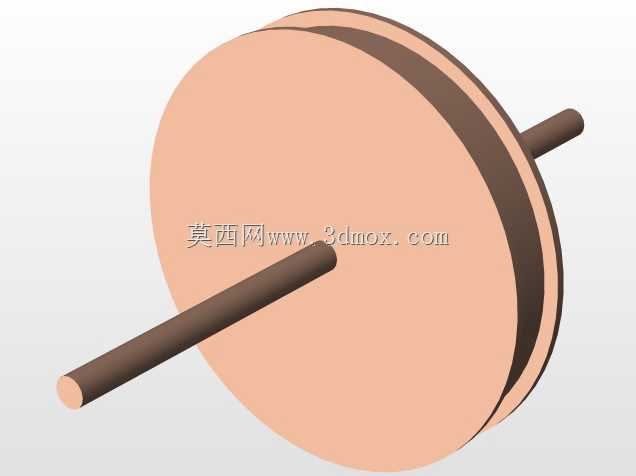

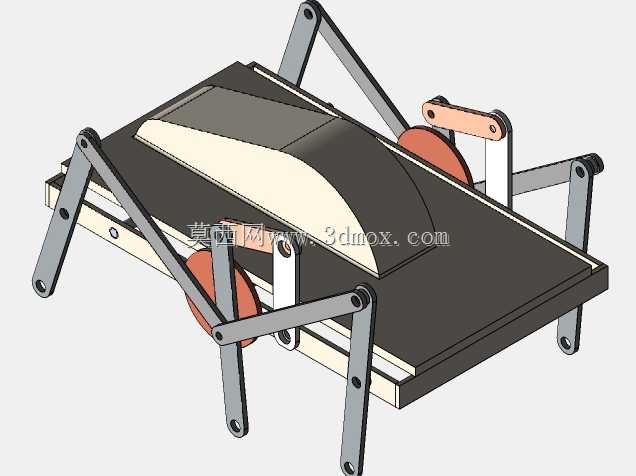

这款多足仿生步行机械，以蜘蛛的运动形态为仿生原型，主打小型复杂地形通行的应用场景，可适配教学演示、仿生机械研发验证、小型特种作业载体拓展等使用需求，能够在平整硬质地面、小幅起伏的粗糙路面完成稳定的直线行进动作，相比轮式移动结构，对非结构化地形的适应能力更强，不会被小尺寸凸起、浅沟障碍阻挡行进路径。设备整体采用对称式布局设计，主体承载平台为矩形框架结构，上方预留了充足的拓展安装空间，可根据实际使用需求加装小型传感模块、轻量作业执行端，承载平台的边缘做了圆角过渡处理，避免棱边剐蹭配套安装的元器件。步行执行部分共设置六组结构完全一致的机械腿，沿主体框架两侧对称排布，每组机械腿都采用多段连杆铰接的结构形式，通过曲柄连杆机构将动力端的旋转运动转化为腿部的抬升、前伸、落地、后蹬连贯步行动作，所有腿部的运动相位经过精准匹配，行进过程中始终有至少三组腿与地面接触支撑，保证整体重心始终落在支撑多边形范围内，不会出现侧翻、行进卡顿的问题。动力传递部分采用同轴联动的设计思路，两组驱动轮盘分别布置在主体框架的前后段，通过联动轴实现同步转动，每段轮盘都对应铰接三组腿部连杆，仅需单动力输入即可带动所有机械腿完成协调的步行动作，大幅简化了动力控制逻辑，降低了整体结构的复杂度与制造成本。从安装边界来看，机械腿处于最大伸展状态时，整体横向宽度不超过主体框架宽度的一点五倍，腿部抬升的最大高度可覆盖常规小尺寸路障的越障需求，所有铰接点位都采用销轴铰接的连接形式，转动副间隙控制在极小范围内，既保证了腿部运动的灵活性，也避免了间隙过大导致的行进晃动问题。主体框架的底部预留了动力模块、控制模块的安装位，可根据使用场景搭配不同规格的驱动元件与控制单元，既可以作为纯机械结构演示教具，直观展示连杆传动、仿生运动的机械原理，也可以拓展为小型巡检、探测作业的移动载体，在管道内部检测、狭小空间侦查等场景发挥作用。整体结构没有冗余的装饰部件，所有构件都承担对应的传动或承载功能，杆件的受力路径经过优化，行进过程中连杆承受的弯矩、铰接点的剪切力都处于合理区间，长期运行也不易出现结构变形、铰接松脱的问题。
