手动小型板材卷压成形设备结构设计

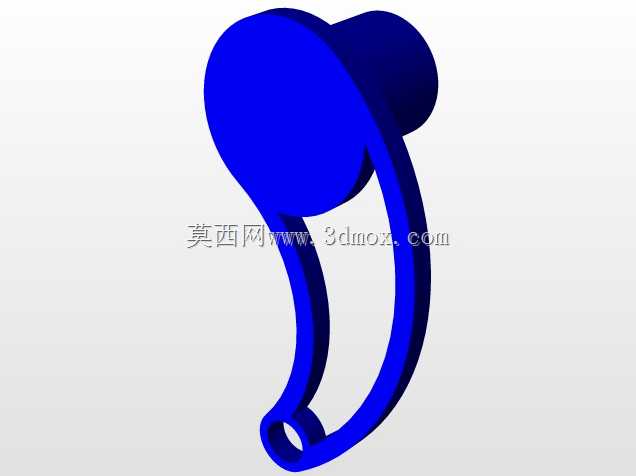

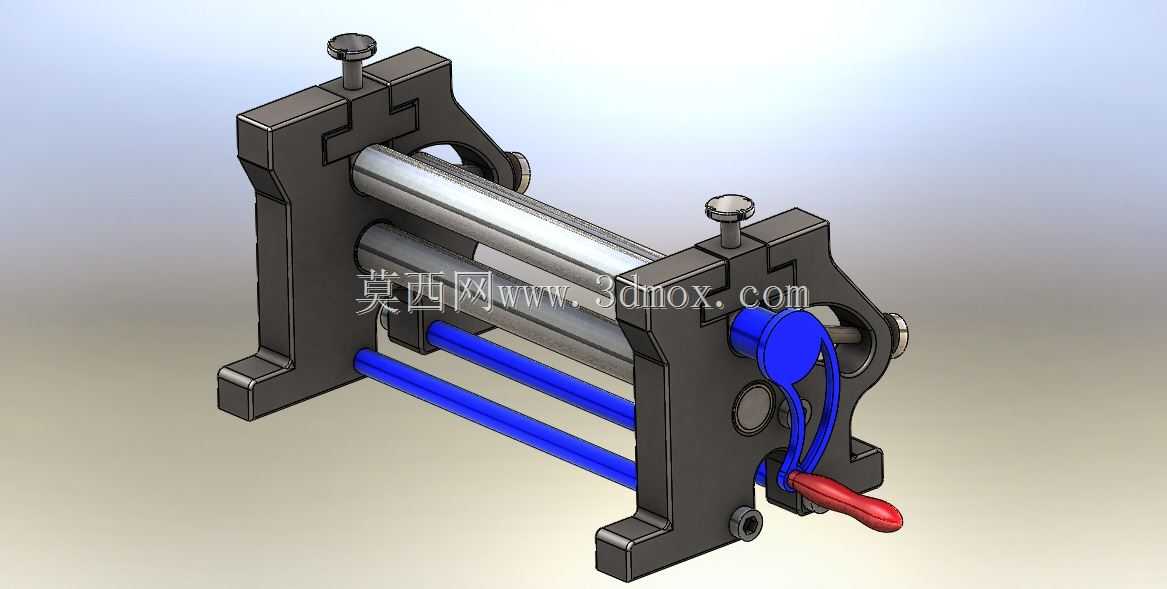

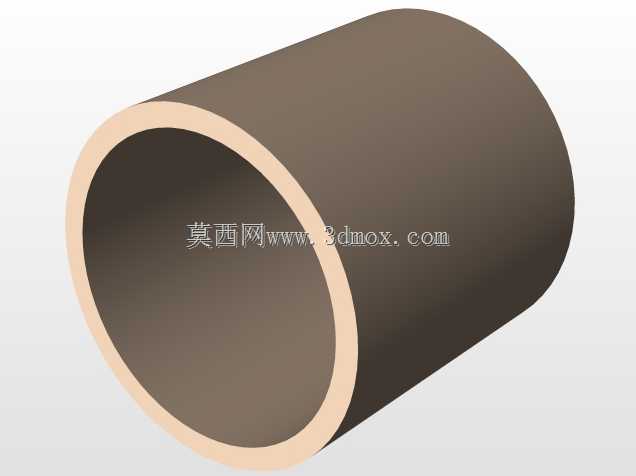

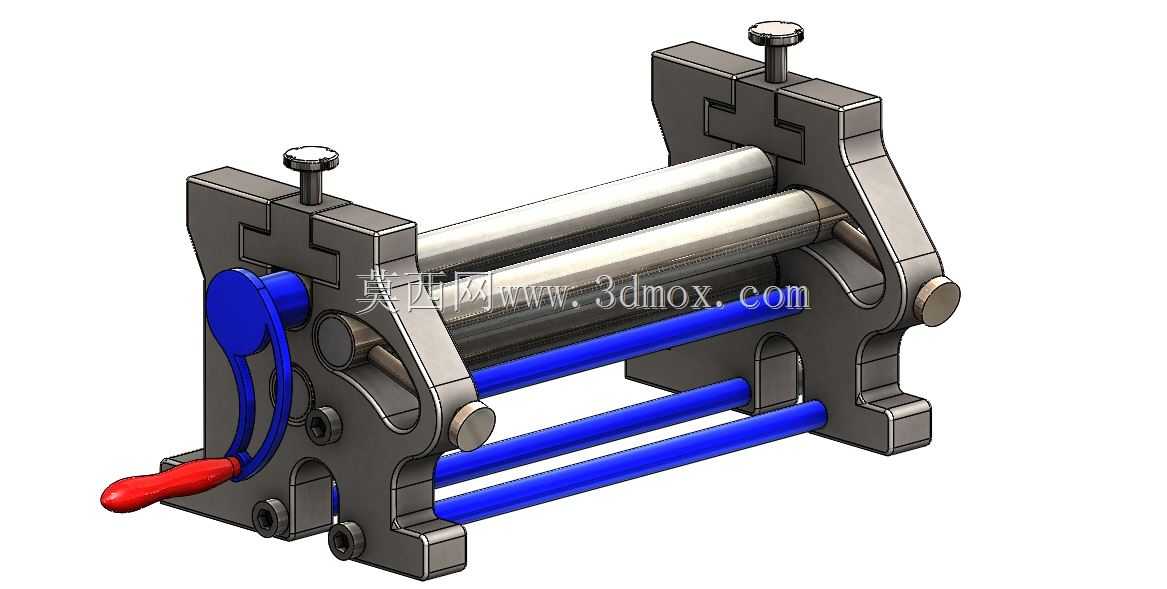

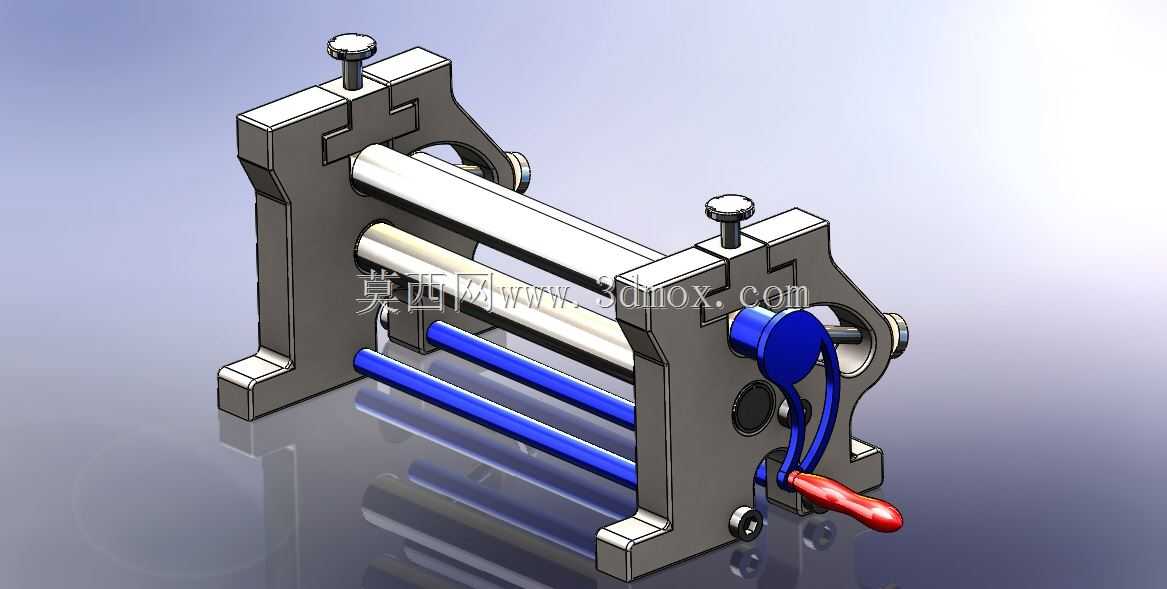

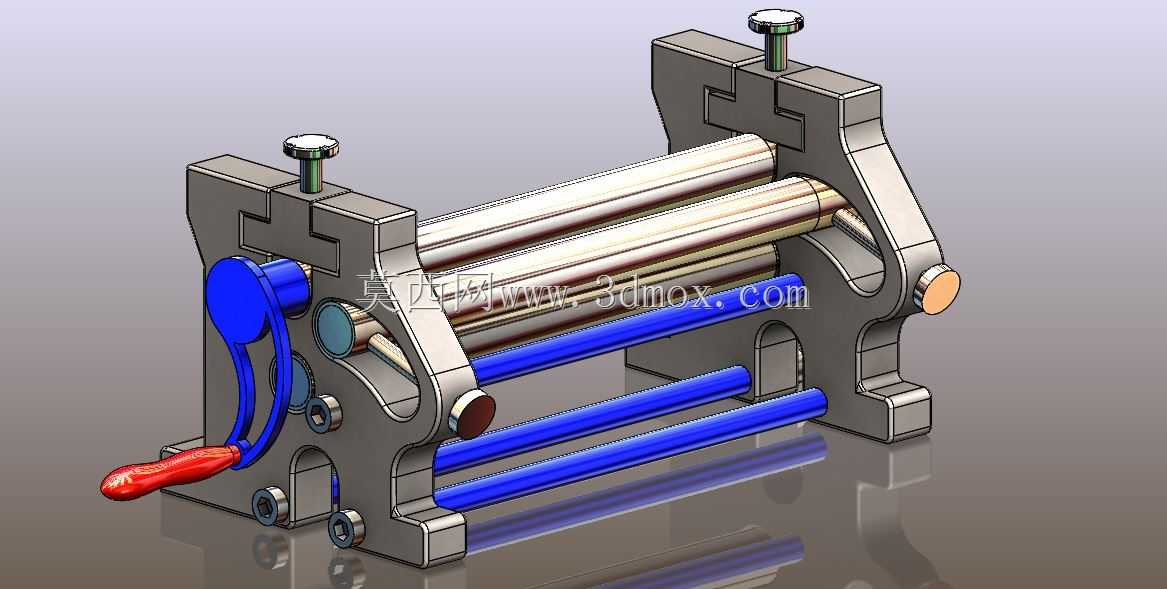

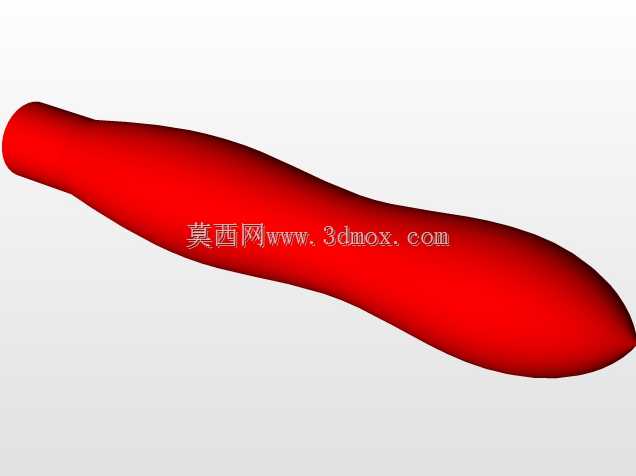

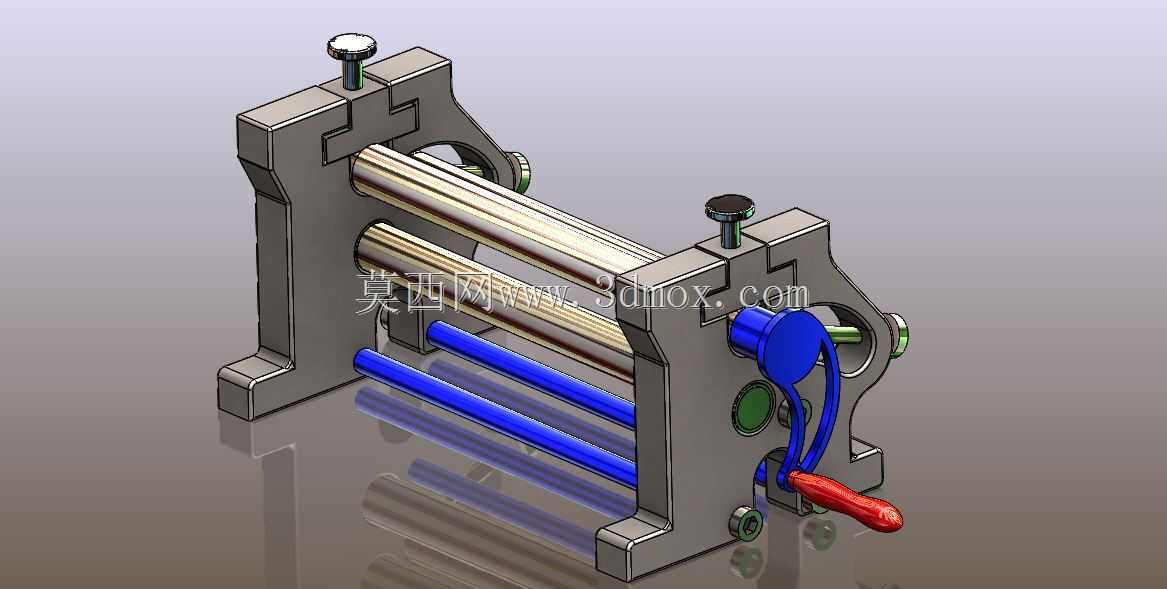

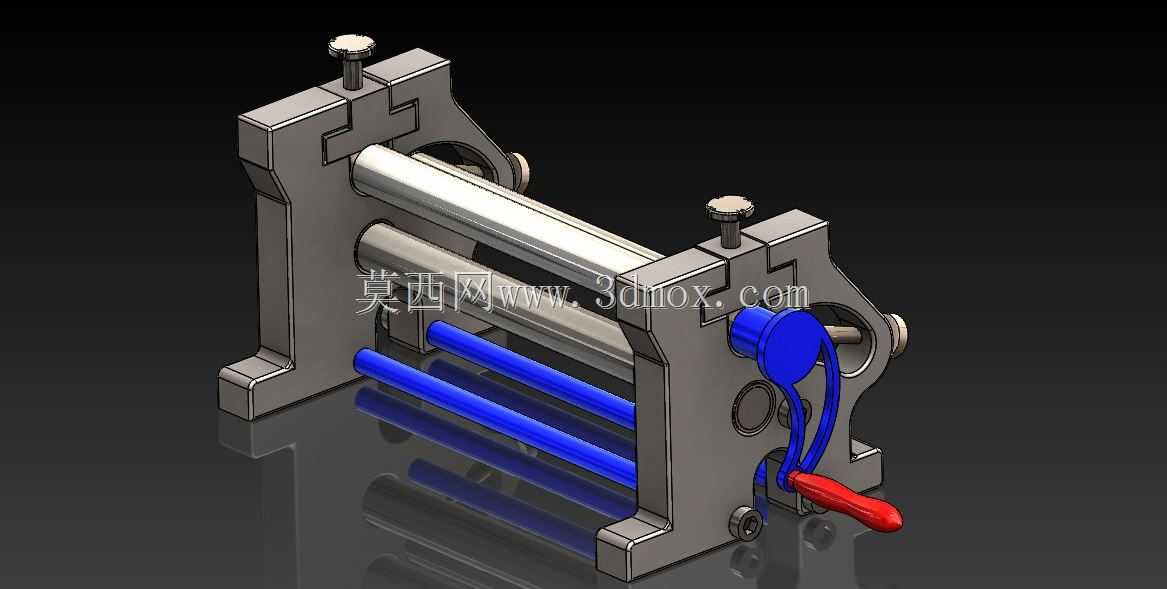

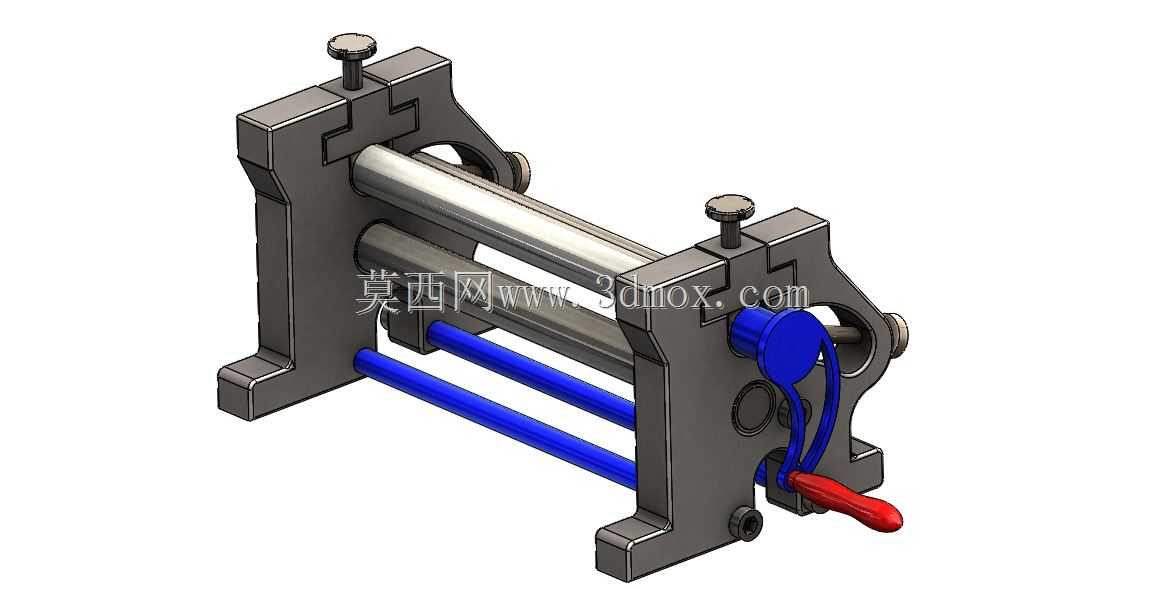

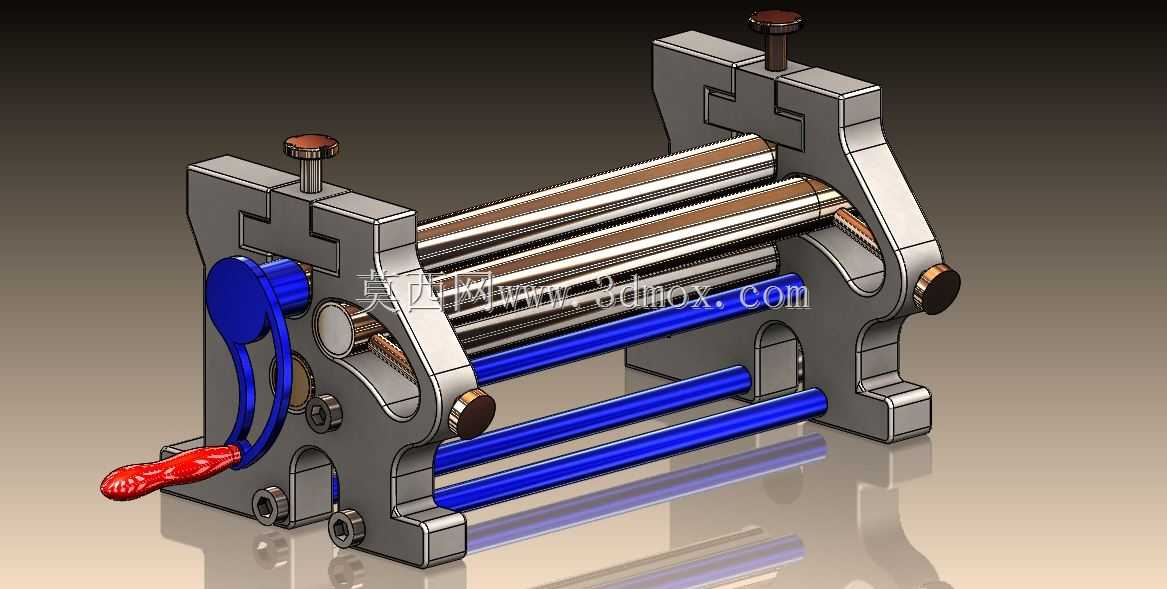

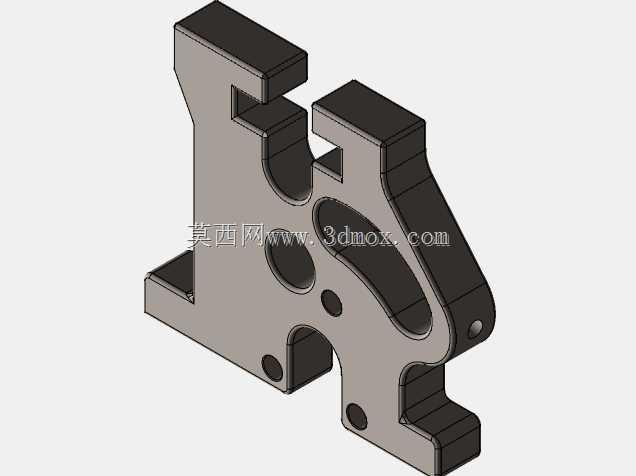

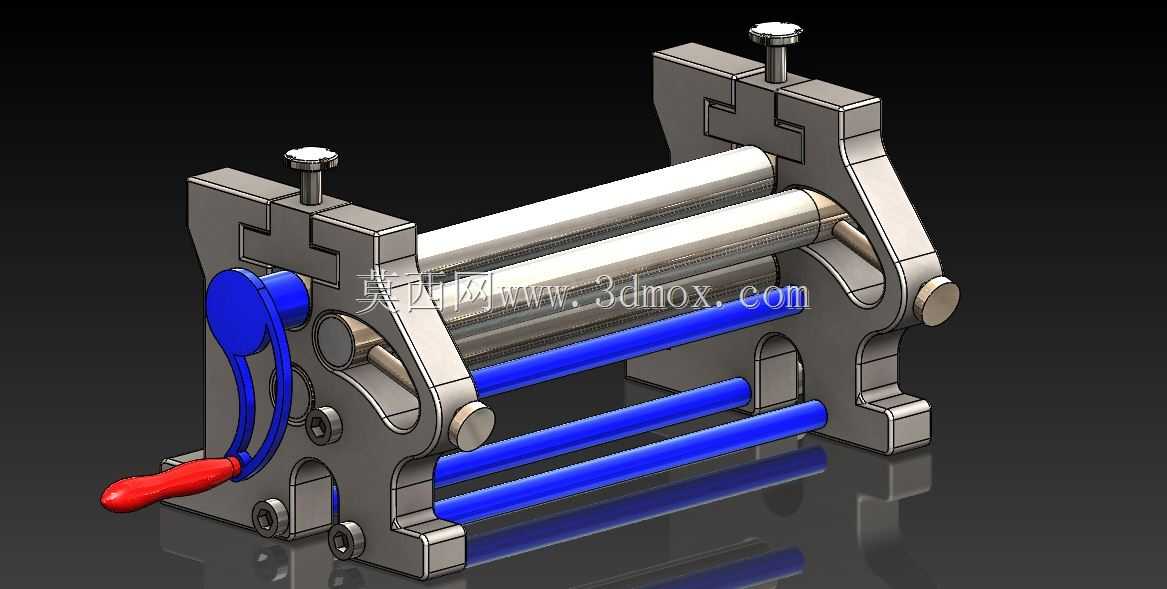

这款手动板材成形设备主要面向小型钣金加工场景、五金维修作坊、教学实训场景以及非标小件加工需求，可完成薄金属板材的卷圆、弧形压弯等基础成形作业，适配厚度较薄的镀锌板、铝板、低碳钢板等常见钣金材料，能够替代纯手工敲制的低效加工方式，大幅提升小批量弧形钣金件的加工精度与成型一致性。设备整体采用对称式双立板支撑结构，两侧立式机架作为核心承载部件，通过一体式铸造或铣削加工保证结构刚性，底部设置延伸支撑脚，可直接通过螺栓固定在工作台面，无需额外浇筑安装基础，整体占用台面空间较小，适合空间有限的小型加工工位使用。核心作业部件为三根平行布置的辊轴，上方两根为进给压辊，顶部设置带防滑旋钮的调节螺杆，可根据待加工板材的厚度、目标卷制半径手动调整压辊间隙，调节过程顺滑无卡滞，刻度标识可辅助操作人员快速定位间隙参数，减少反复试调的时间成本；下方一根为主动驱动辊，端部连接手摇驱动结构，通过蓝色传动带轮组传递扭矩，红色防滑摇柄符合人体工学握持角度，操作人员单手即可完成板材进给驱动，摇动手柄时辊轴同步转动，带动板材平稳通过辊间间隙，依靠辊轴的挤压力让板材产生连续塑性变形，最终获得目标曲率的成型工件。设备的传动结构做了外露防护设计，蓝色护罩将传动带轮完全覆盖，避免加工过程中操作人员衣物、工具误卷入传动结构，提升手动作业的安全性；辊轴表面做了光滑硬化处理，既可以减少板材进给过程中的划伤，也能降低长期使用后的磨损量，延长设备使用寿命。两侧立板上预留了辊轴拆装孔位，后期维护时可快速抽出辊轴清理表面残留的金属碎屑，也可根据加工需求更换不同表面纹理的辊轴，适配不同材质板材的加工需求。设备整体安装边界规整，无外凸的尖锐结构，放置在常规工作台面上即可稳定作业，进料端与出料端预留了足够的板材操作空间，单人即可完成上料、调节、进给、取件的全流程操作，无需额外辅助人员，非常适合小批量定制加工、样件试制以及钣金入门技能实训使用，能够稳定加工出曲率均匀的弧形、圆筒形钣金工件，成型后的工件表面无明显压痕，曲率一致性远高于手工敲制作业。
