教学用小型台式数控雕刻加工设备结构

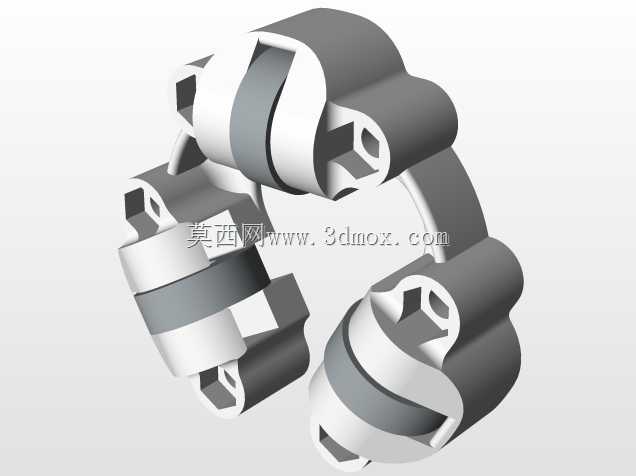

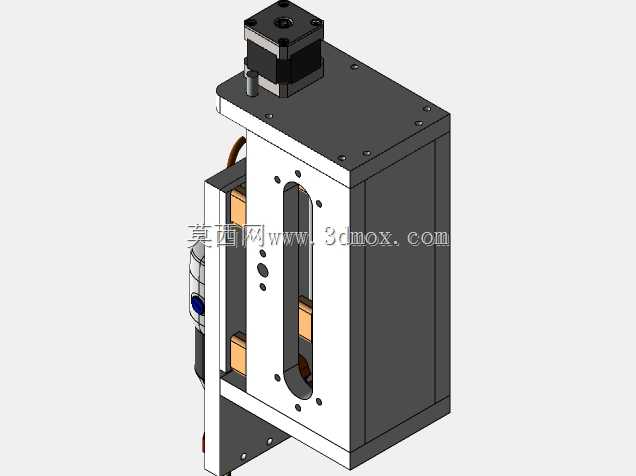

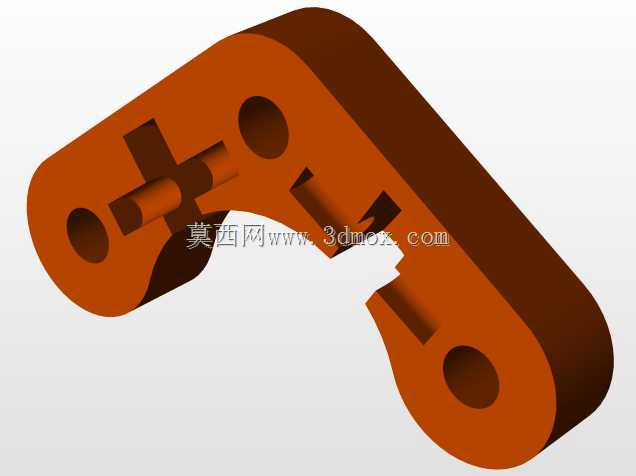

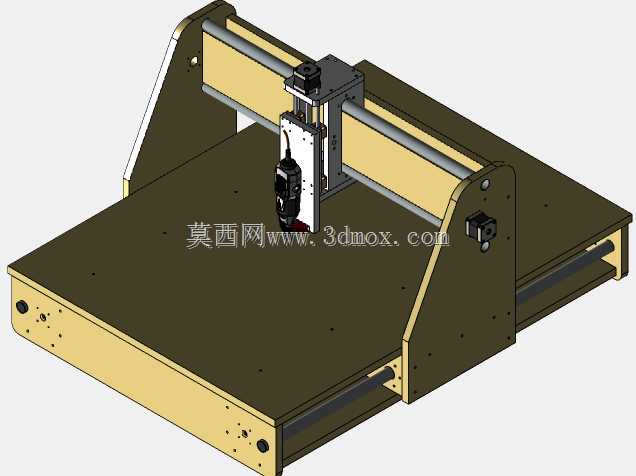

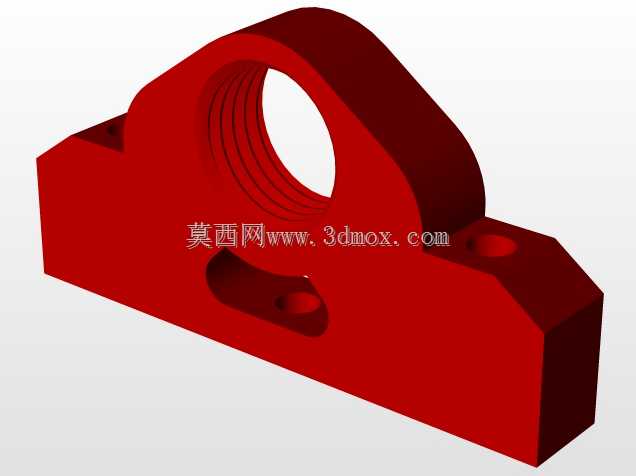

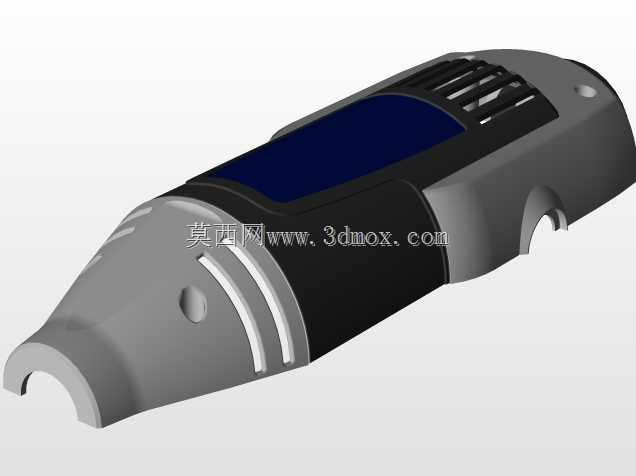

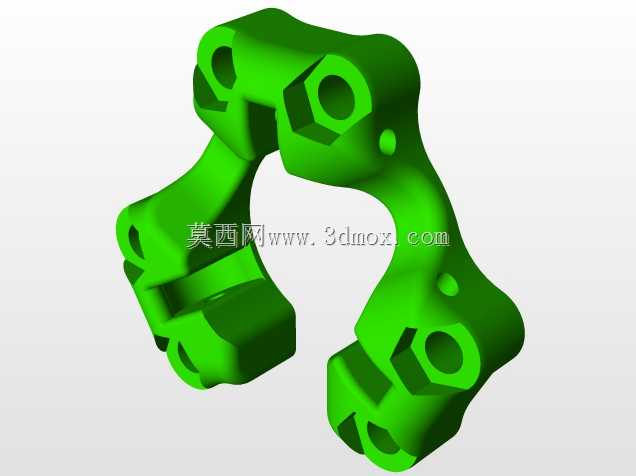

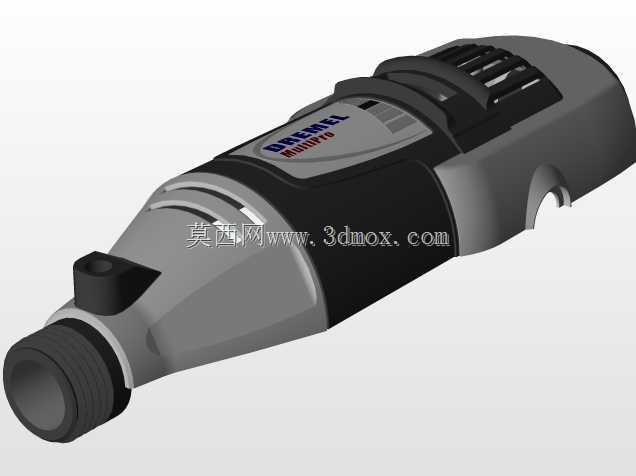

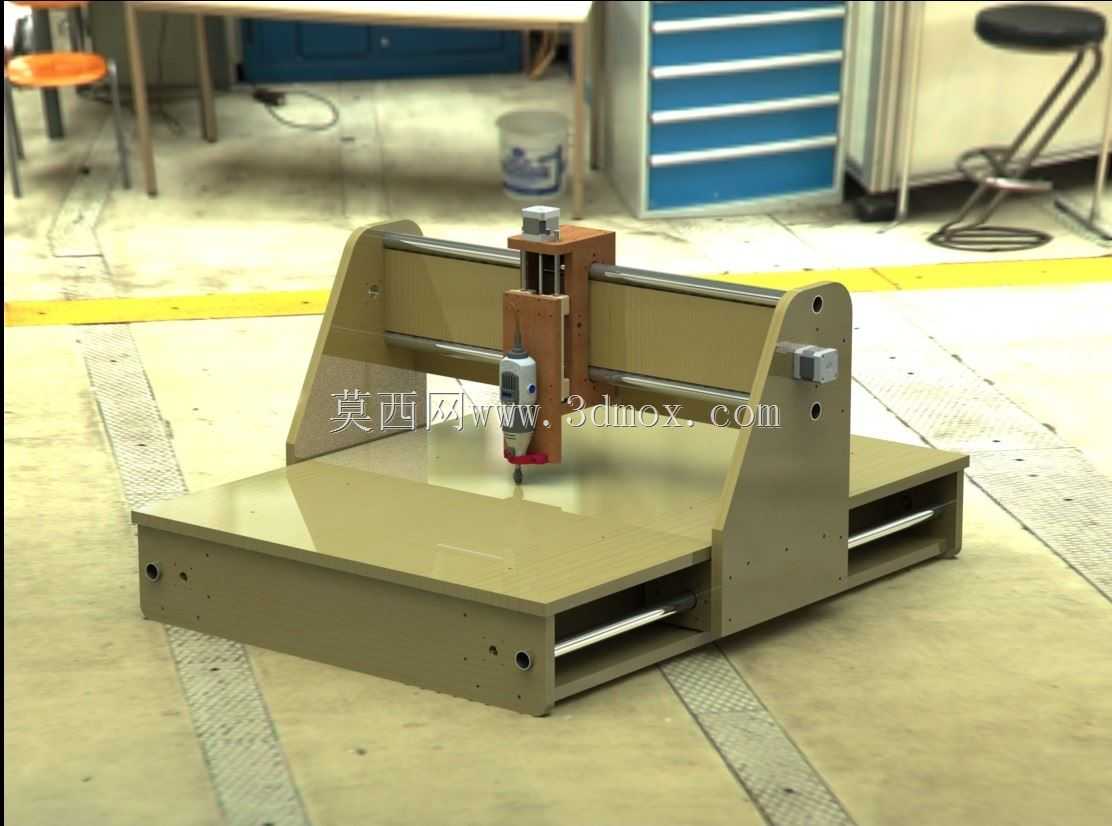

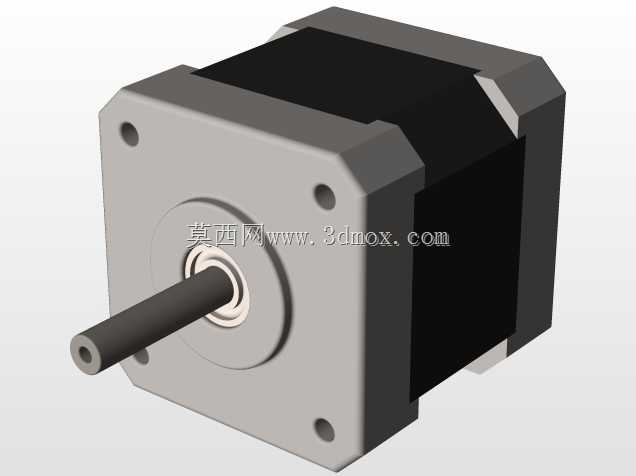

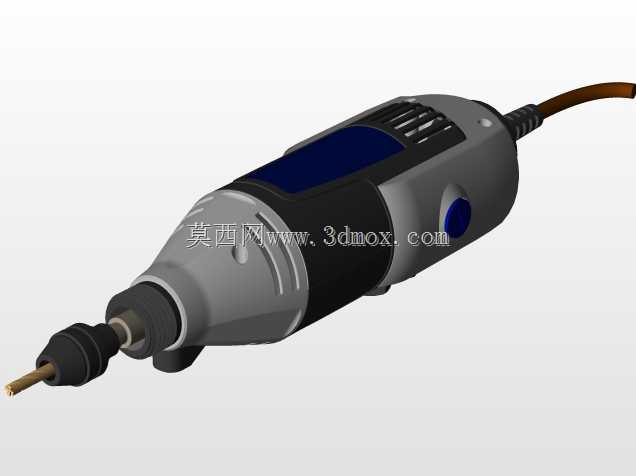

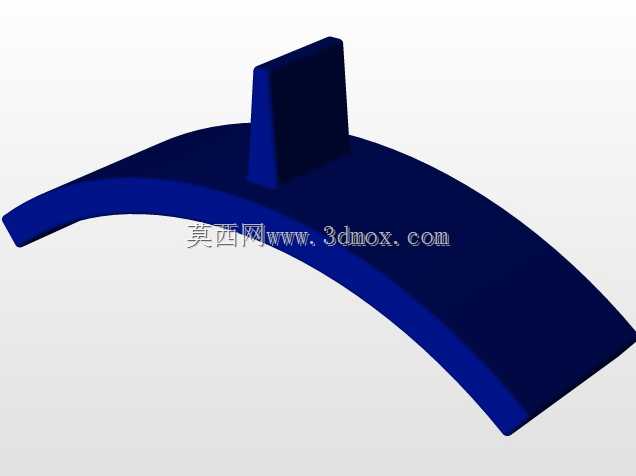

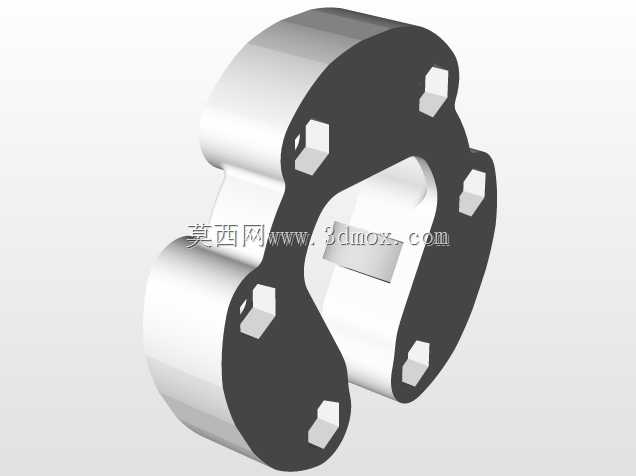

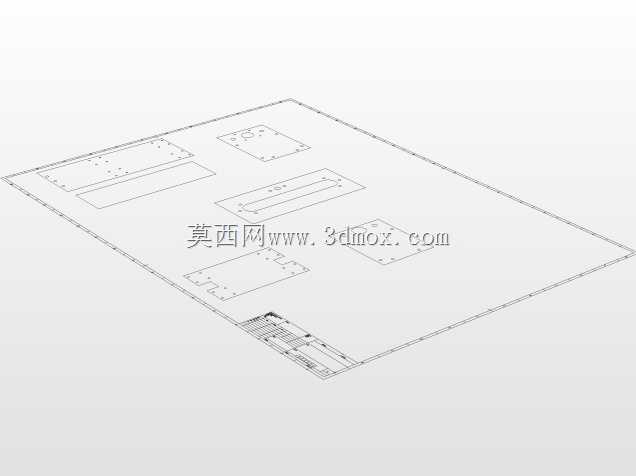

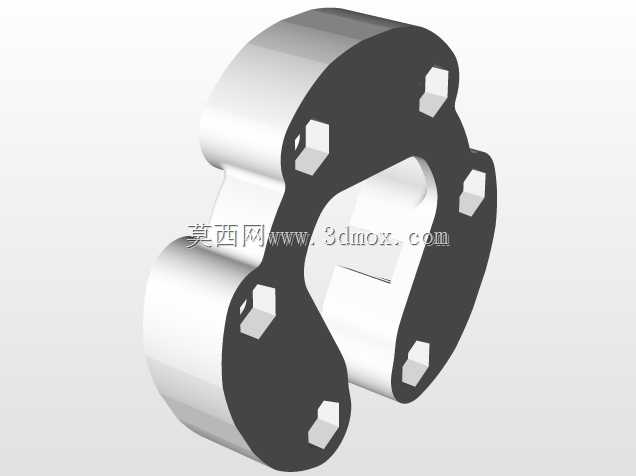

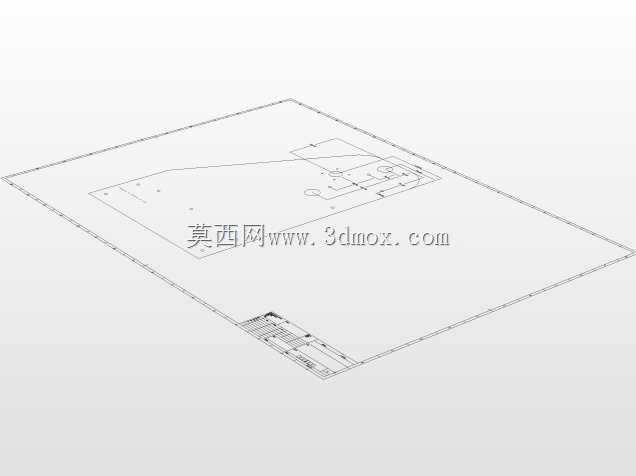

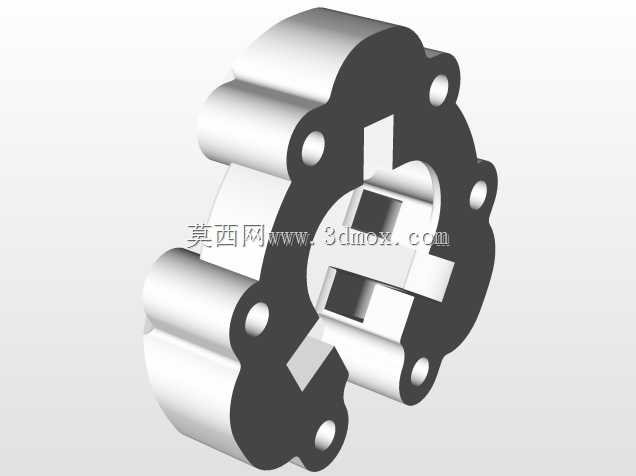

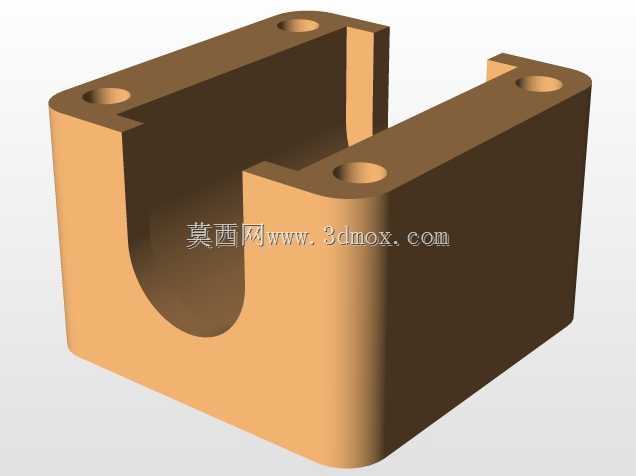

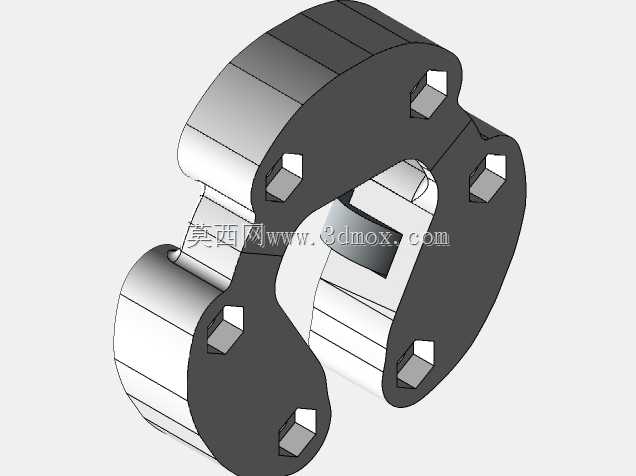

这款小型台式数控加工设备主要面向职业院校实训教学、个人创客加工、小型手板打样场景设计，可放置于常规实训工作台或家用桌面使用，无需额外浇筑设备基础，适配普通220V民用供电即可运行，能够完成软金属、亚克力、胶合板、PCB板等多种材质的平面铣削、轮廓切割、图案雕刻、浅槽加工等作业，既可以满足机械类专业学生学习数控加工原理、拆装调试设备结构、练习G代码编程的教学需求，也能支撑小型文创产品制作、电子线路板打样、简易零件小批量试制的个人创作需求。设备整体采用龙门式动梁结构设计，底座为整体式胶合板铣削成型的箱型结构，内部预留了控制电路、驱动模块的安装空间，两侧平行布置高精度直线光轴导轨作为Y向运动支撑，配合丝杠传动实现Y轴方向的平稳进给，有效降低运动过程中的抖动问题；龙门架采用双侧立式支撑板搭配横向横梁的组装结构，横梁上布置X向导轨与传动组件，搭载可沿Z向升降的加工主轴单元，主轴采用高速风冷电主轴，可适配不同直径的铣刀、雕刻刀头，满足不同加工工序的刀具装夹需求。设计过程中充分考虑教学场景的使用特点，整体结构采用标准化紧固件拼接组装，无复杂焊接结构，学生可在实训过程中完成整机的拆装、导轨同轴度调试、传动间隙调整等实操训练，直观理解数控设备的运动逻辑与装配要点；所有运动部件均做了外露防护处理，避免实训操作过程中发生机械夹碰风险，操作面板布置于设备侧方，高度适配坐姿操作的视线范围，方便实训过程中随时调整加工参数。设备整体占地尺寸适配常规桌面摆放需求，底座预留了固定安装孔位，既可以直接放置于工作台面使用，也可以通过螺栓固定在专用实训台架上提升加工稳定性；各轴运动行程覆盖常规小型加工件的尺寸需求，加工平面度控制在教学实训允许的公差范围内，在保证教学演示功能完整的前提下，尽可能压缩了非必要的结构尺寸，降低设备整体制造成本与占地面积，适合批量配备于学校实训教室使用。
