金属管材切割加工专用切管设备结构

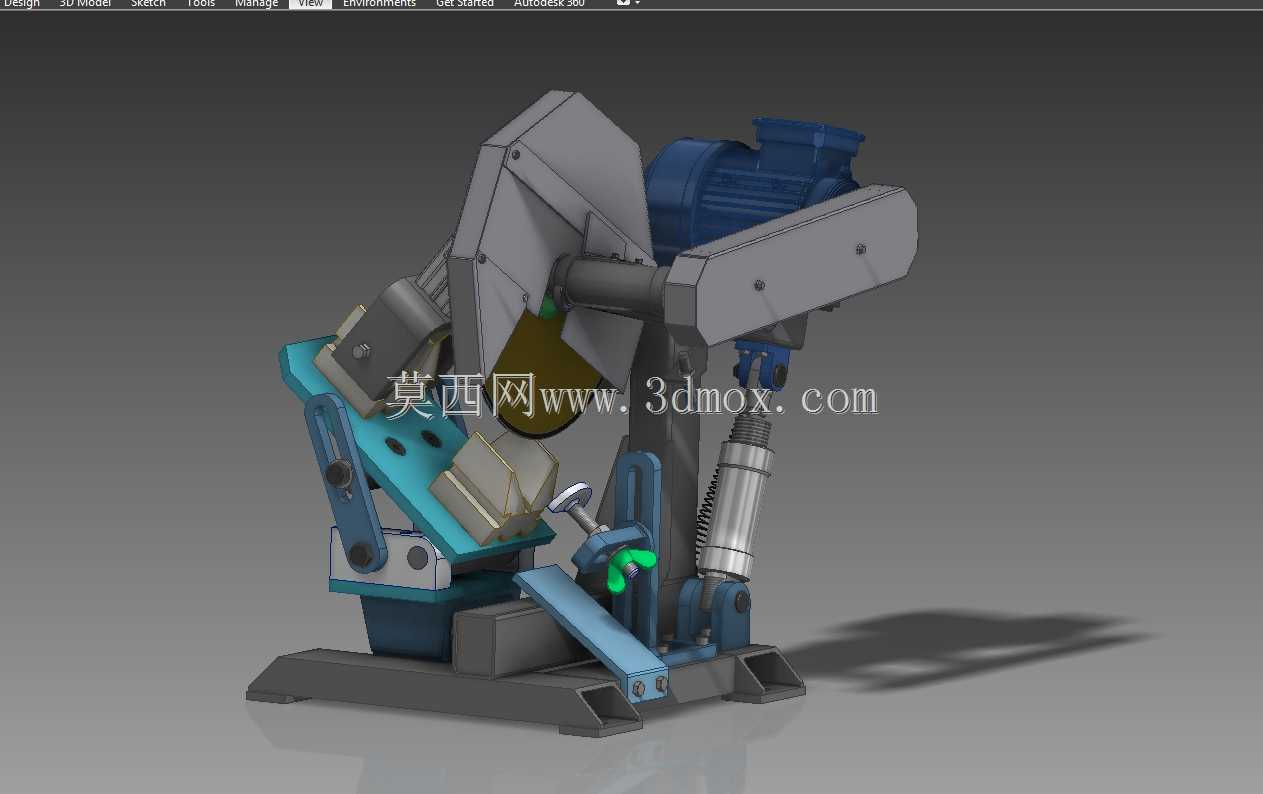

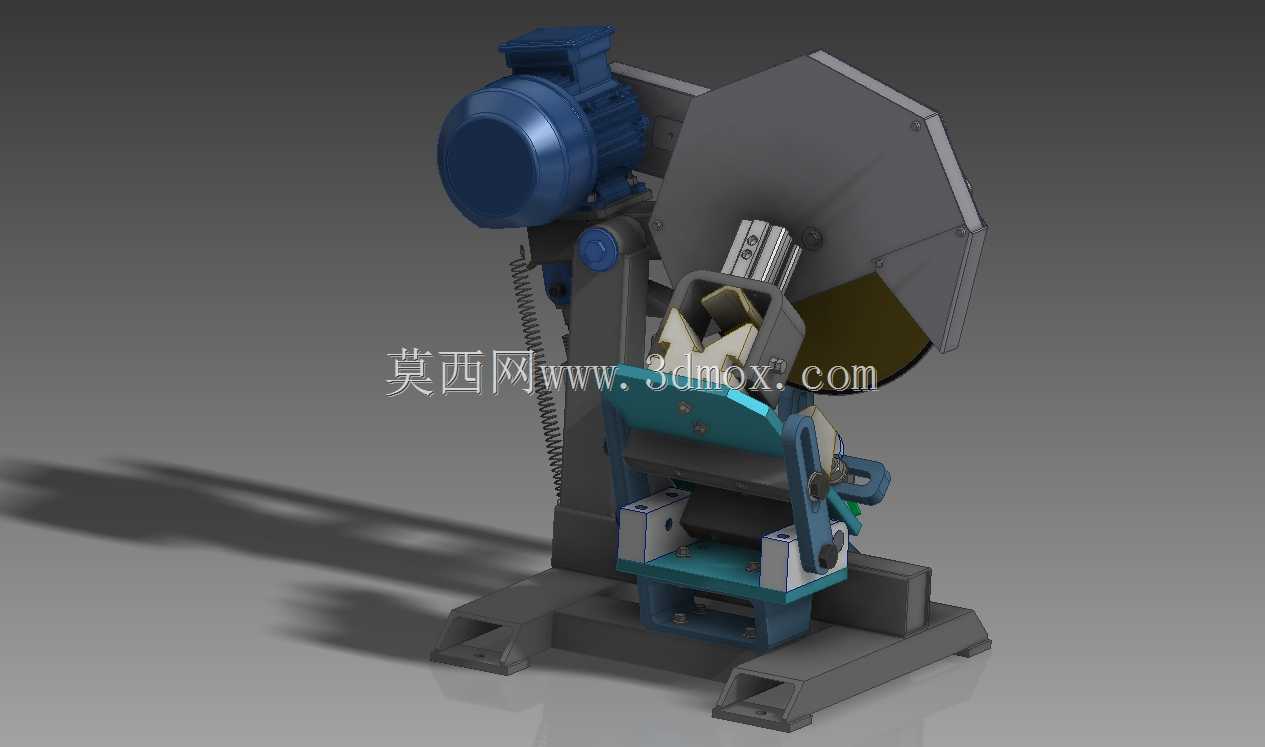

这款切管设备主要面向五金加工、管道安装、钢结构预制、装饰装潢等行业的管材下料作业场景，可覆盖圆管、方管、异型薄壁金属管的定长切割需求，在施工现场的管道预制环节、五金加工厂的批量管材下料工位、小型维修车间的管材改制作业中都能适配使用，能够替代传统手工锯切、气割的低效作业方式，大幅降低管材切割的端面毛刺与尺寸误差。设备核心功能是通过电机驱动高速旋转的砂轮切割片，配合带定位夹紧的管材承托结构，完成不同管径管材的垂直或固定角度切割，夹紧机构采用快调式压块设计，可快速适配不同外径的管材装夹，无需额外更换夹具配件，切割过程中带半包围式的砂轮护罩，能够阻挡切割火花与磨屑飞溅，提升作业过程的安全系数，设备底座预留了地脚安装孔位，可直接固定在车间地面或者移动式作业台面上，避免切割作业时的设备晃动影响切割精度。从设计思路来看，整体结构采用模块化布局，驱动电机通过皮带传动结构连接切割片主轴，将电机布置在设备后侧上方，既平衡了切割臂的配重，又能避免切割磨屑堆积在电机外壳影响散热；切割臂的铰接位置设置了复位弹簧，操作人员下压完成切割后，切割臂可自动回弹至初始位置，降低反复抬臂的操作强度；管材承托工作台设置了可调式定位挡板，可快速锁定管材的切割长度，减少重复测量的工作量。外形尺寸方面，设备整体采用立式紧凑布局，底座占地面积不足0.5平方米，整机高度适配成年操作人员站立作业的舒适高度，无需额外配置操作站台，安装时只需保证底座水平固定，预留后侧电机的散热空间与前侧管材送料的操作空间即可，既适合固定工位的批量生产，也可适配流动施工场景的临时安装使用，整体结构零件通用化程度高，日常维护时易损件更换便捷，能够长期在多粉尘的加工场景下稳定作业。
