全液压三辊卷板设备结构设计

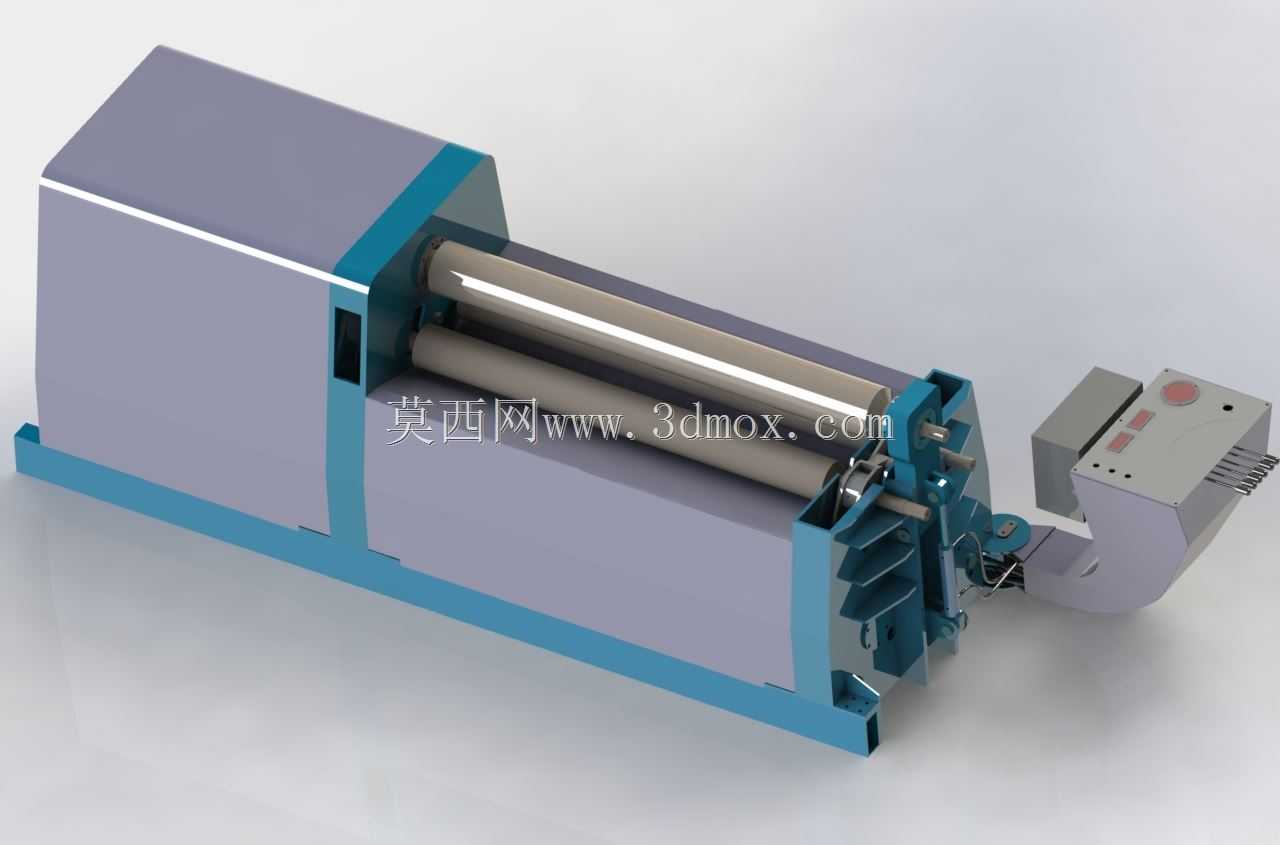

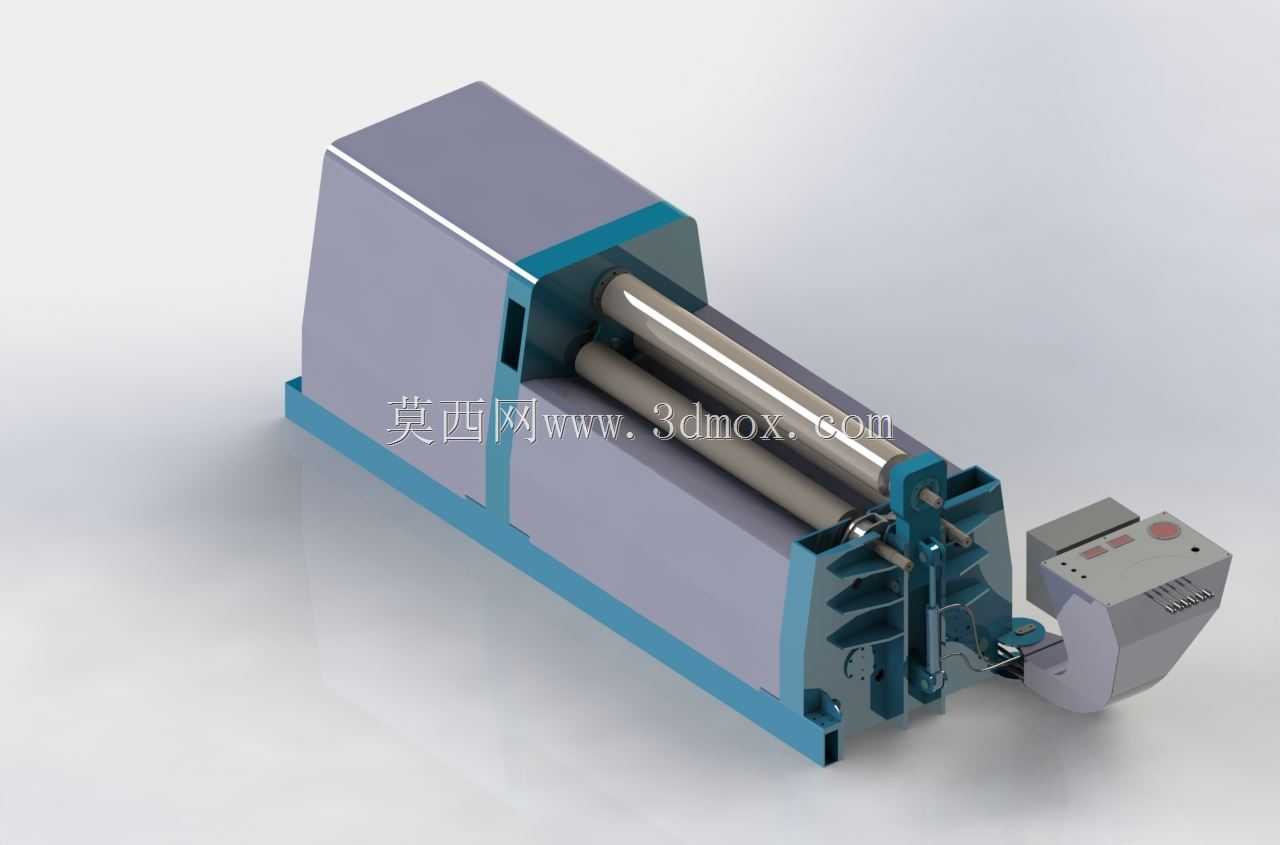

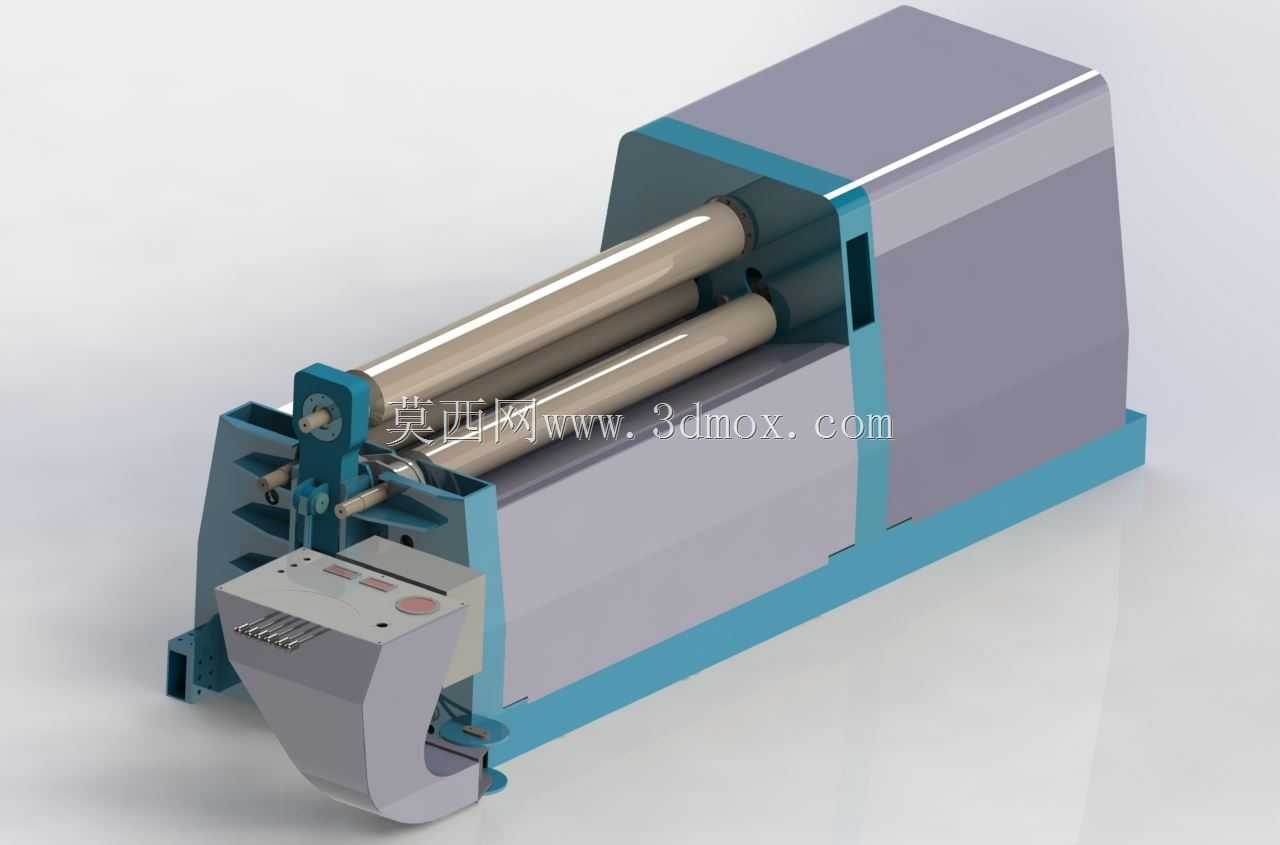

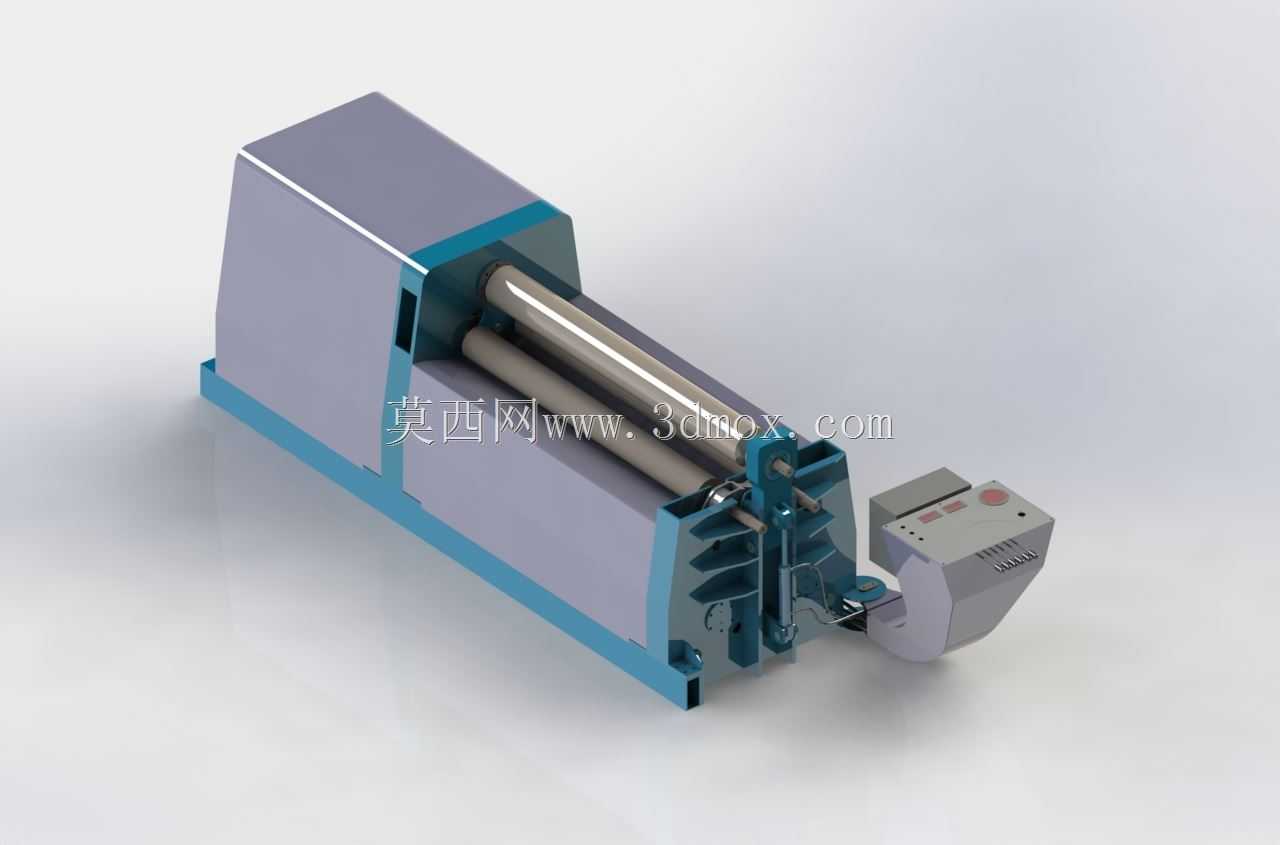

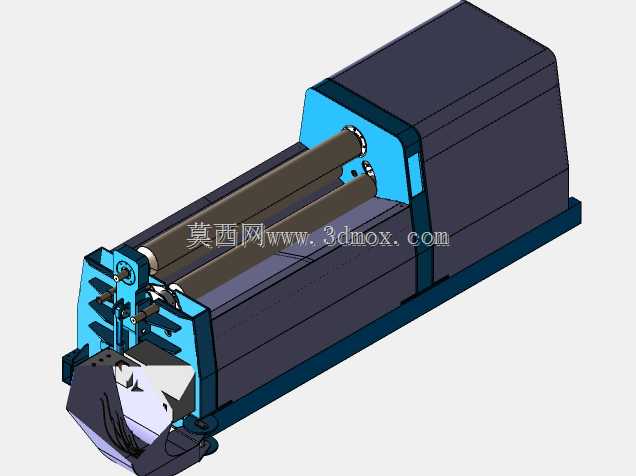

这款全液压驱动的三辊卷板设备，主要面向金属板材成型加工场景，在压力容器制造、通风管道生产、钢结构构件加工、五金外壳成型等领域有着广泛应用，能够将平直的金属薄板通过辊轴的挤压进给，弯曲成弧形、筒形或者指定曲率的异形曲面工件，替代传统的人工敲制、分段压型的低效加工方式，大幅提升薄壁曲面工件的成型精度与生产效率。设备采用三辊对称式的主体结构布局，三根平行布置的辊轴作为核心执行部件，下辊承担主要的进料支撑与进给传动作用，上辊配合两侧的液压执行机构完成垂直方向的压下动作，以此调整辊轴之间的间隙，适配不同厚度板材的弯曲半径需求，设备配套的预夹设备能够在卷制作业前对板材端部进行预弯处理，有效消除直边段残留，保证卷制成型的工件接缝处贴合紧密，减少后续焊接修型的工作量。从设计思路来看，整机采用集成式的主机布局，将液压驱动单元、传动结构与辊轴支撑框架整合为一体式的主机身，减少分体式安装带来的同轴度误差，机身主体采用箱型焊接结构，经过时效处理消除内应力，保证大吨位压下作业时机身的刚性与稳定性，避免长期负载运行出现结构变形影响加工精度；侧方伸出的控制单元采用独立的悬臂式设计，操作人员可以站在设备侧方清晰观察板材卷制过程，同时便捷调整压下量、辊轴转速等参数，操作视野无遮挡，也能避免作业过程中人员靠近辊轴卷入的风险。设备的安装边界需要预留足够的进料与出料空间，机身主体沿辊轴轴向的长度适配最大加工幅宽的板材，进料侧需要预留不小于板材最大长度的堆放与送料空间，出料侧需要预留对应成型工件的转运空间，设备底部需要做水平硬化基础，保证机身安装水平度偏差控制在允许范围内，避免辊轴倾斜导致卷制工件出现锥度偏差；液压系统的管路沿机身内侧隐蔽布置，既避免外部磕碰损坏管路，也让整机外观更加整洁规整，外置的液压油站可以根据车间布局放置在主机侧方的通风位置，方便后续的油液更换与滤芯维护。这款设备能够稳定弯曲厚度2毫米到9毫米的金属薄板，针对普通碳钢板、不锈钢板、铝合金板等常见钣金材质都有良好的适配性，卷制过程中辊轴的线速度平稳可调，不会出现板材表面划伤、压痕的问题，成型后的工件曲率均匀一致，能够满足多数中小尺寸薄壁筒类、弧类零件的加工需求，在中小型钣金加工厂、五金制品厂、通风设备加工厂都能作为核心的板材成型设备使用，相比机械式卷板设备，全液压驱动的压下动作更平稳，过载保护能力更强，能够有效避免板材超厚进料导致的辊轴变形或者传动部件损坏问题，设备的日常维护也更加简便，定期检查液压油位、辊轴轴承润滑情况即可保证长期稳定运行。
