简易扳机触发组件结构设计方案

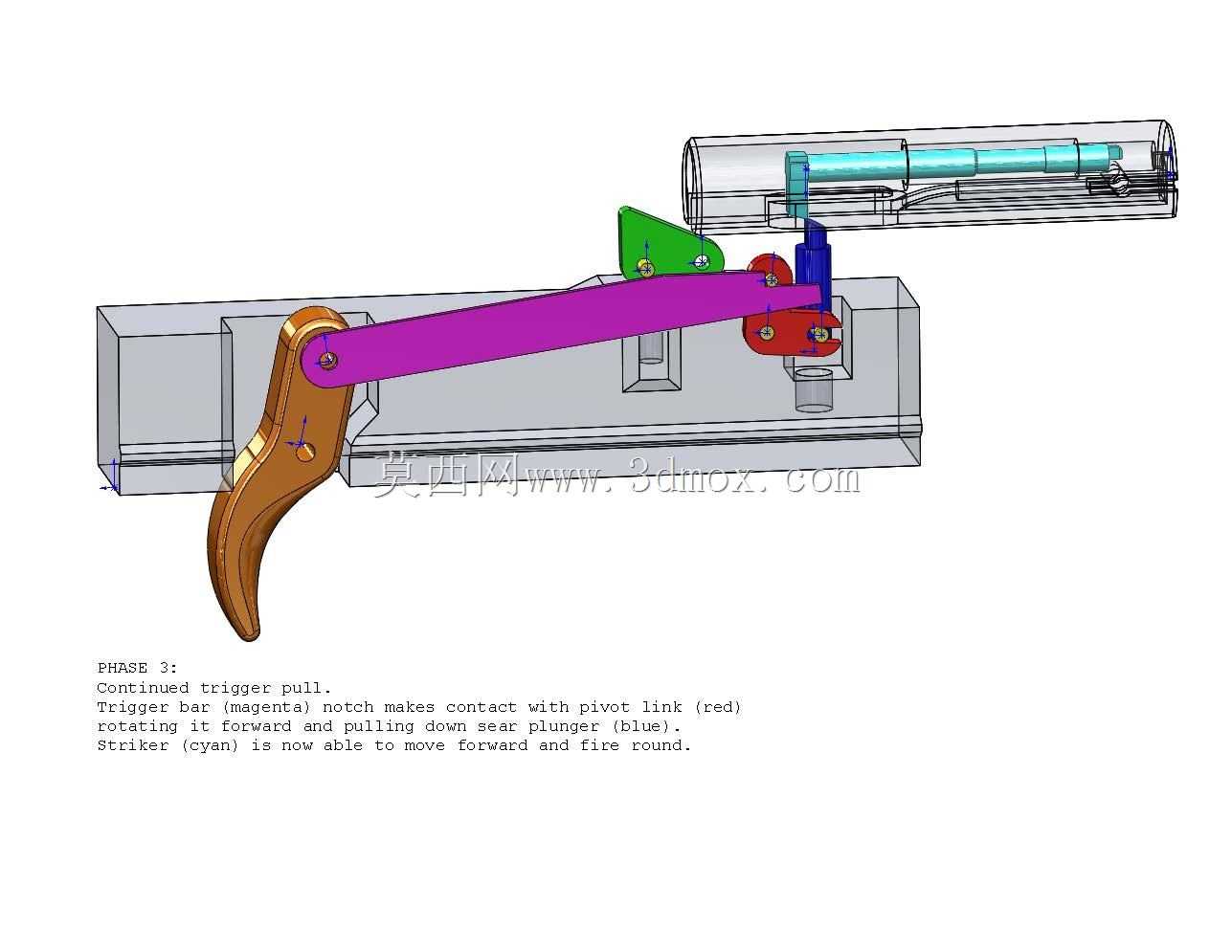

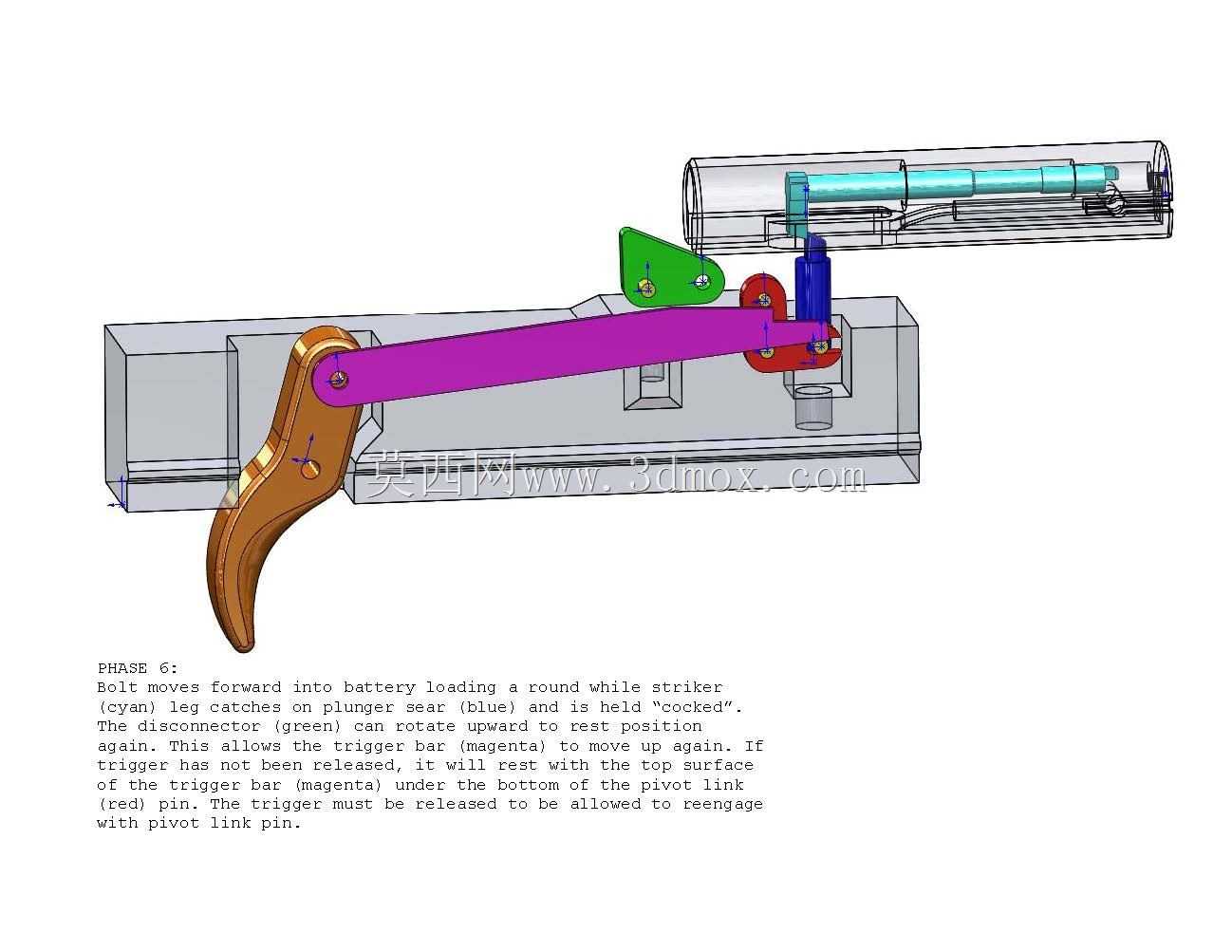

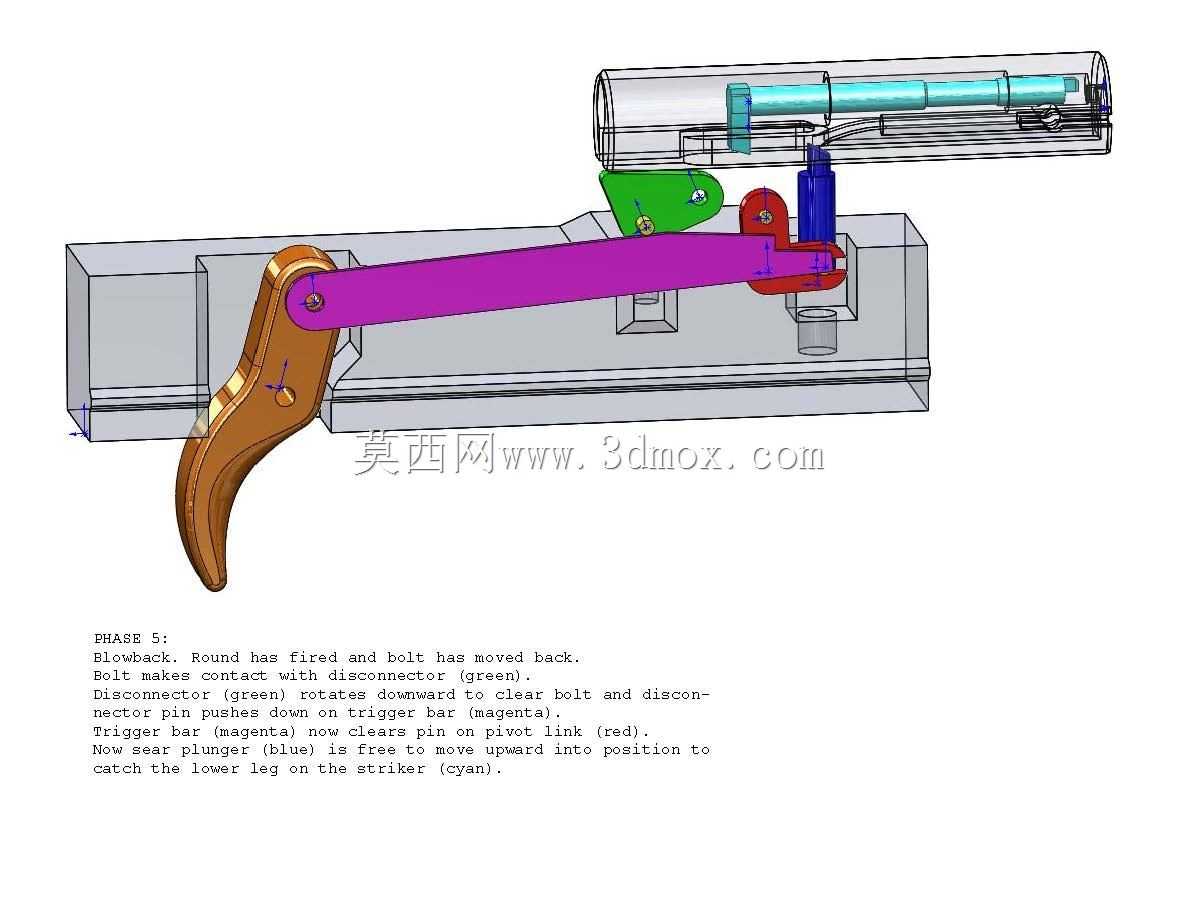

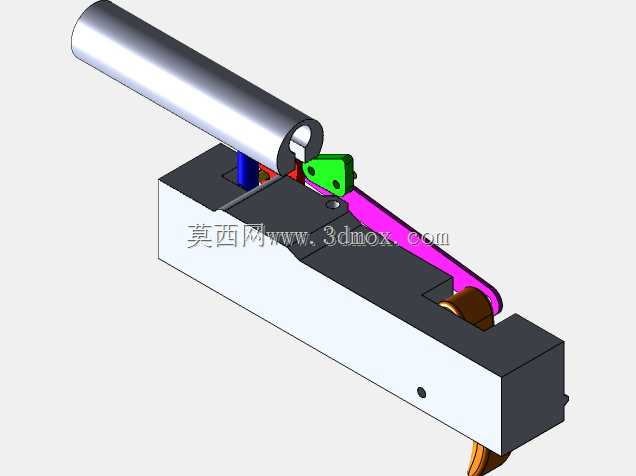

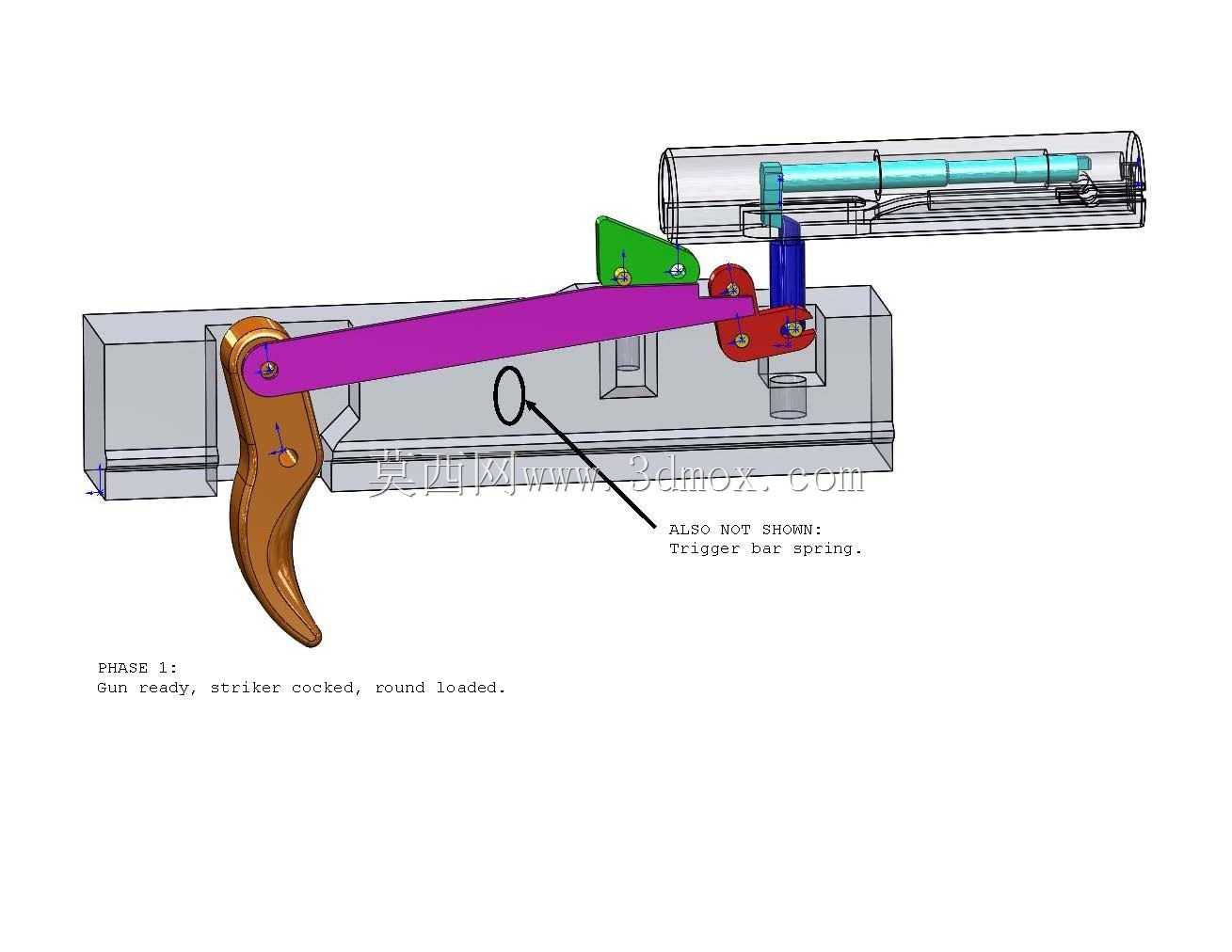

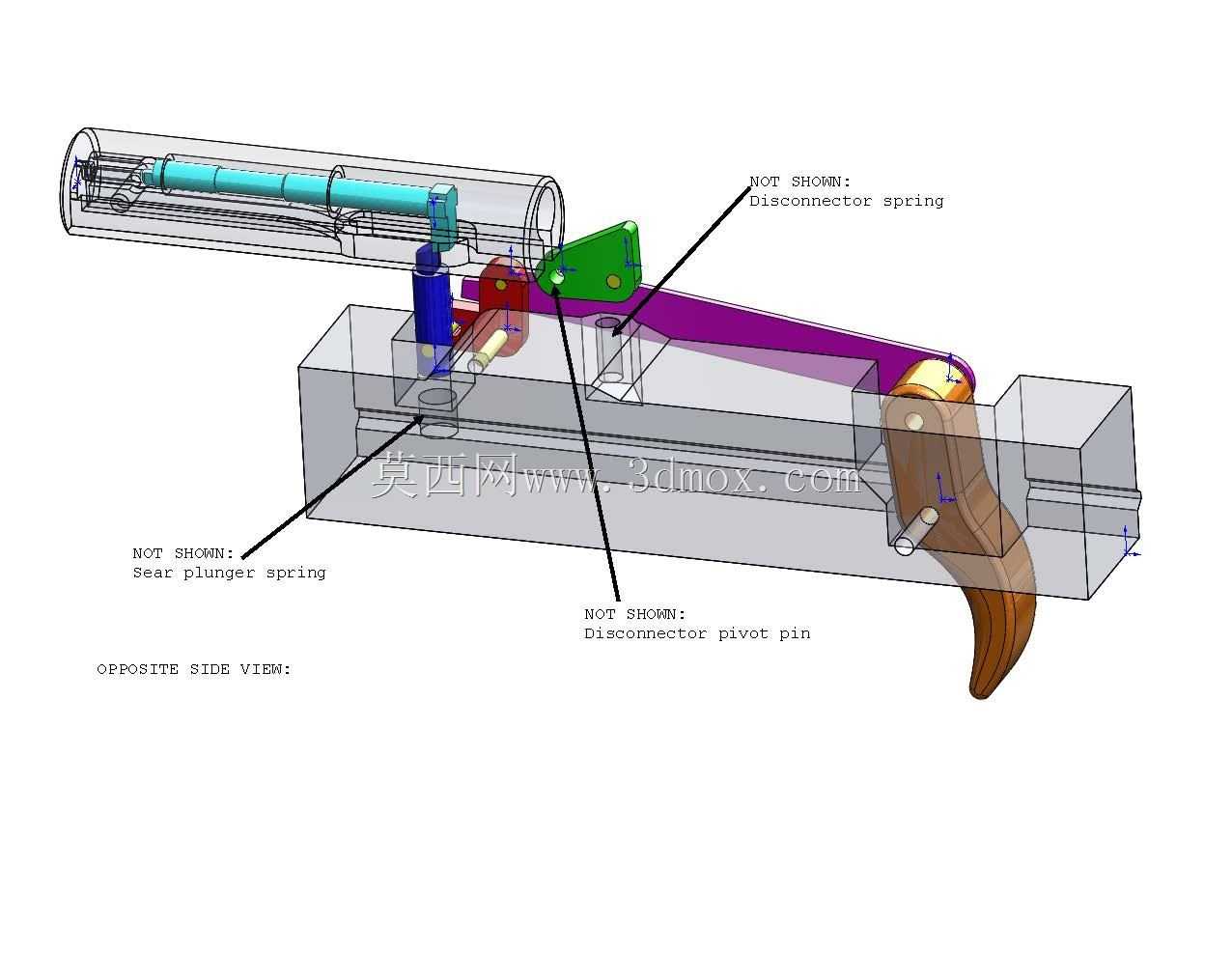

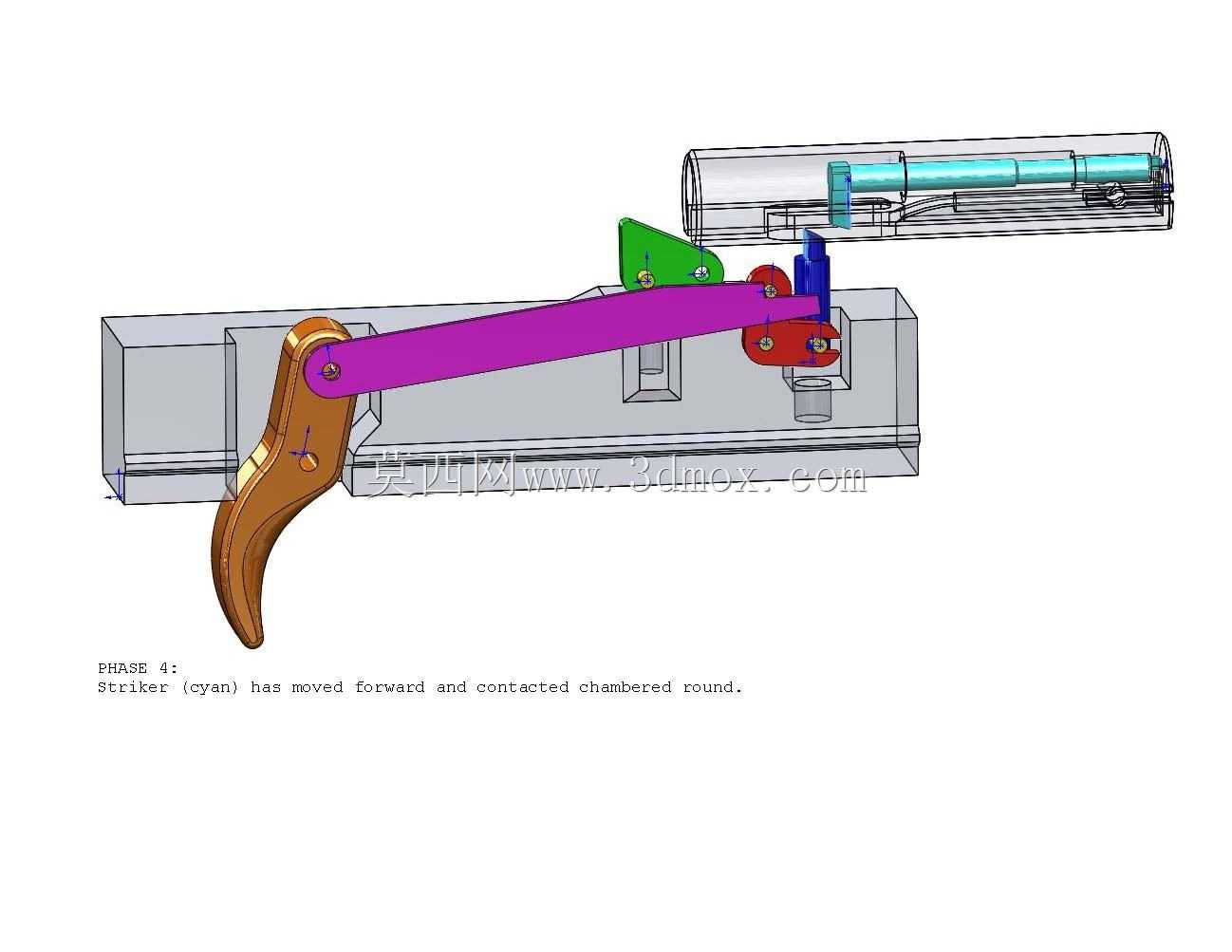

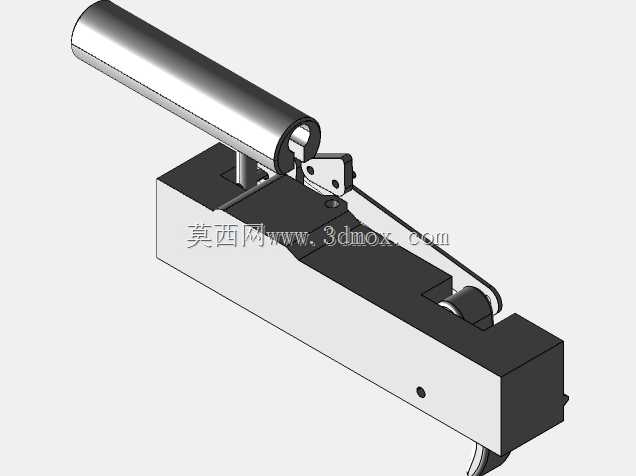

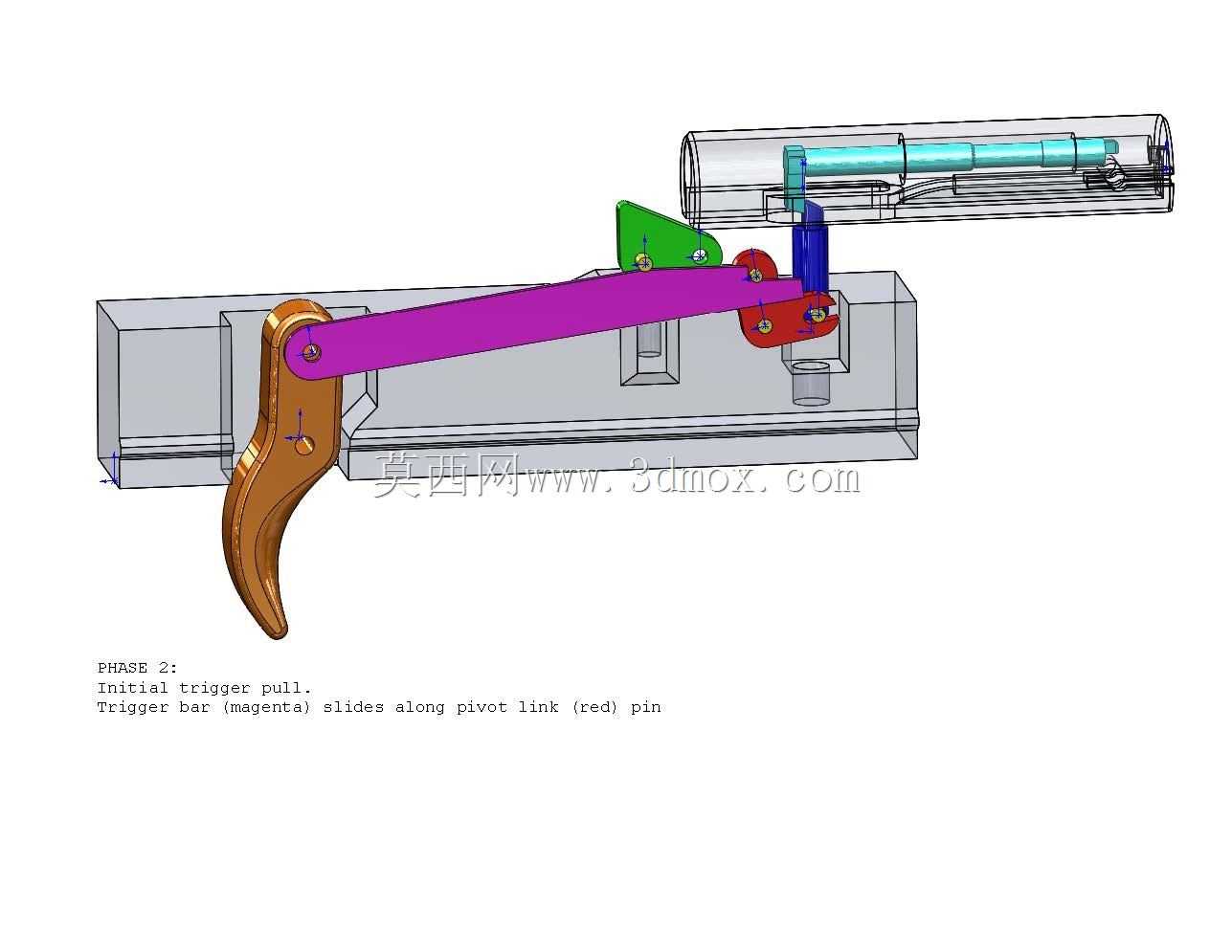

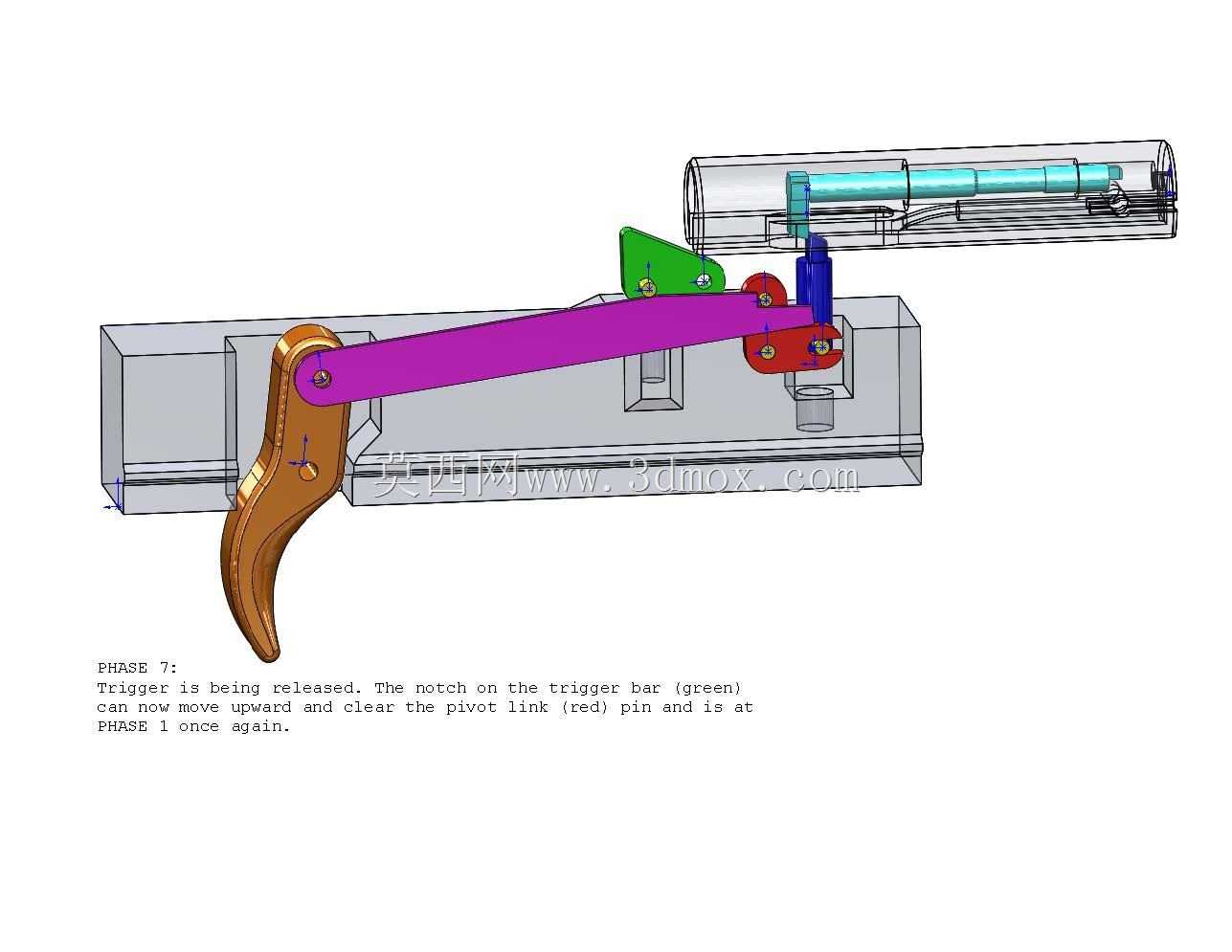

该触发组件属于小型机械式击发触发核心构件，主要应用在小型民用发射装置、DIY创意击发类小制作、教学演示机械结构教具等场景中，核心作用是通过手指施加的小行程按压力，完成待击状态的释放，实现动力端的能量瞬间输出，完成预设的击发动作，整体结构完全依托平板类零件与标准销钉拼接装配，无需复杂的定制异形加工件，大幅降低了小批量制作的加工门槛与成本。从功能特性来看，该组件采用经典的杠杆传动与卡合锁止结合的结构逻辑，待击状态下，紫色传动杠杆通过端部的卡合结构锁止后方的动力推杆，保持动力端的蓄能状态，当棕色扳机受到按压外力时，扳机绕自身固定销轴转动，带动紫色传动杠杆横向位移，解除对动力推杆的卡合限位，动力推杆在蓄能部件的推动下向前快速移动，完成击发动作；图中标注未显示的扳机复位弹簧，会在按压力消失后带动扳机与传动杠杆复位，回到待击锁止位置，等待下一次按压触发。设计思路上完全遵循极简加工的原则，所有结构件均采用平板型材裁切成型，零件之间的连接全部采用标准圆柱销钉铰接，所有铰接孔位均可通过普通钻床钻孔加工完成，无需高精度的CNC铣削、线切割等复杂加工工序，普通的五金加工条件即可完成整套组件的制作，非常适合个人DIY、小型工坊的试制生产。从安装边界来看，整套触发组件的主体安装基座为矩形块状结构，横向安装跨度适配常规小型发射装置的握把上方布局空间，纵向高度预留了扳机的转动活动行程，不会与握把外壳、蓄能部件的安装空间产生干涉；扳机的外露长度符合人体工程学设计，手指按压的接触区域做了贴合指腹的弧形轮廓，按压行程控制在舒适的操作范围内，不会出现行程过短误触发、行程过长按压力度过大的问题；各铰接位置的间隙控制合理，既保证零件转动灵活无卡滞，又不会出现间隙过大导致的结构晃动、锁止不可靠的问题，传动杠杆的卡合端做了斜面导向设计，复位过程中可以顺畅滑入锁止位置，不会出现卡壳无法复位的情况，整体结构可靠性强，加工难度低，适配多种需要简单触发功能的小型机械装置的开发参考。
