自行车拖车三向旋转铰接转体结构

　　长途骑行场景中，拖挂平板拖车拓展载物能力是很多长途骑友、户外作业骑行人员的常见选择，而拖车与自行车本体的连接铰接结构，直接决定了拖挂状态下的骑行安全性、转向灵活性与复杂路况的通过性，这款三向旋转的拖车转体结构，正是针对普通单轴铰接拖车在倾斜过弯、颠簸路面易出现卡滞、拖拽感强甚至干涉车身的痛点设计。

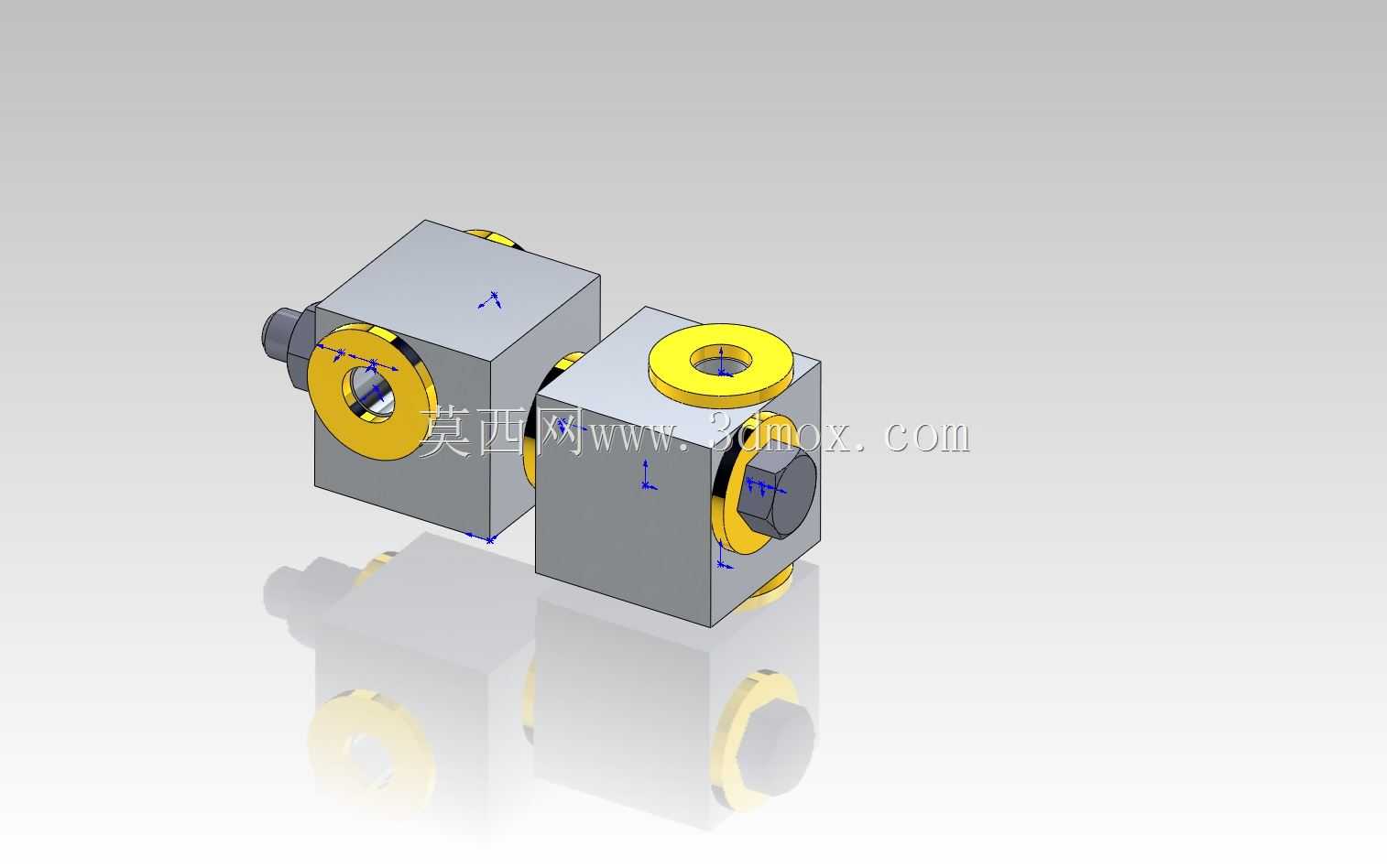

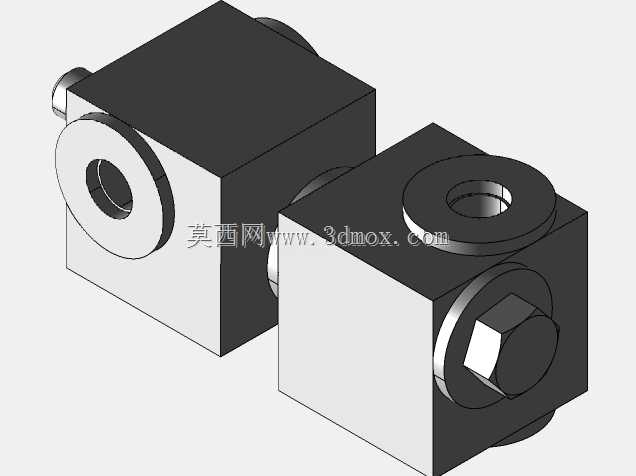

　　从实际使用场景来看，普通自行车拖挂铰接多为单平面旋转结构，仅能实现水平方向的转向摆动，当骑行过程中车身倾斜过弯、或是经过左右高低差较大的非铺装路面时，拖车与自行车的连接部位会承受额外的扭转应力，不仅会让骑乘者感受到明显的拖拽阻力，严重时还会因为铰接处无法适配多维度的角度变化，导致车身失衡、拖车侧翻，甚至拉扯自行车造成摔车风险。这款转体结构采用三向旋转的铰接设计，可同时实现水平转向、左右倾斜摆动、垂直方向颠簸缓冲三个维度的自由转动，完全匹配骑行过程中自行车与拖车之间的所有相对位移需求，过弯时车身倾斜不会被拖车牵制，经过坑洼路面时拖车的上下跳动也不会将冲击力直接传递到自行车座管或后轴位置，大幅提升拖挂骑行的操控流畅度。

　　设计思路上，这款结构没有采用定制化的专用铰接配件，而是基于废旧铝条、标准紧固件拼接组装的思路完成，整体结构的加工门槛极低，不需要复杂的机加工工序，仅通过常规的切割、钻孔操作即可完成零件制备，非常适合骑行爱好者自行制作改装。结构组装时在所有转动配合面填充足量润滑脂，降低转动过程中的摩擦阻力，避免长期户外使用出现锈蚀卡滞的问题；所有连接部位采用双螺母防松结构，应对骑行过程中的持续振动载荷，避免紧固件松脱引发的连接失效，同时双螺母的预紧力可以调整转动副的阻尼感，让铰接结构既可以灵活转动，又不会出现旷量过大的虚位，保证拖挂行驶过程中的稳定性。

　　从安装边界与尺寸适配来看，这款转体结构的连接端可适配常规自行车后轴安装位、座管安装位两种主流拖车连接点，整体结构的横向尺寸控制在80mm以内，纵向安装深度不超过60mm，不会超出自行车后货架的宽度边界，避免骑行过程中铰接结构剐蹭骑行者腿部、或是与后轮辐条发生干涉。结构的承载能力可适配最大载重50kg的平板拖车需求，完全满足长途骑行携带露营装备、维修工具，或是短途作业运载小件物料的使用需求。转动副的转动角度范围覆盖水平方向左右各60度转向、倾斜方向左右各25度摆动、垂直方向上下各15度跳动，完全覆盖常规骑行过程中自行车与拖车的相对角度变化区间，不会出现转动死点。

　　实际使用过程中，这种多自由度铰接结构的抓地适配性表现优异，当自行车在倾斜路面停车、或是低速过弯时，拖车可以始终保持轮胎与地面的贴合，不会因为连接结构的限位导致拖车单侧轮胎悬空、或是出现侧滑的问题。结构的所有零件均采用常见的金属型材与标准件，后期维护更换成本极低，转动部位出现磨损旷量后，仅需更换对应的衬套或紧固件即可恢复性能，不需要整体更换铰接总成。相较于市售的一体式拖车铰接，这种拼接式结构的重量更轻，整体重量控制在150g以内，不会给自行车增加过多的额外负载，同时结构强度完全满足非铺装路面的颠簸载荷需求，在持续振动、泥水侵蚀的户外使用环境下，依然可以保持稳定的转动性能，不会因为环境因素出现转动卡滞、连接松动的问题。
