微型精密手动分度头机械结构设计

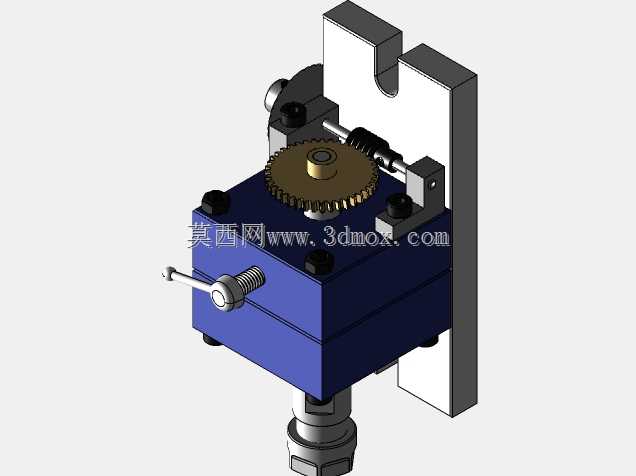

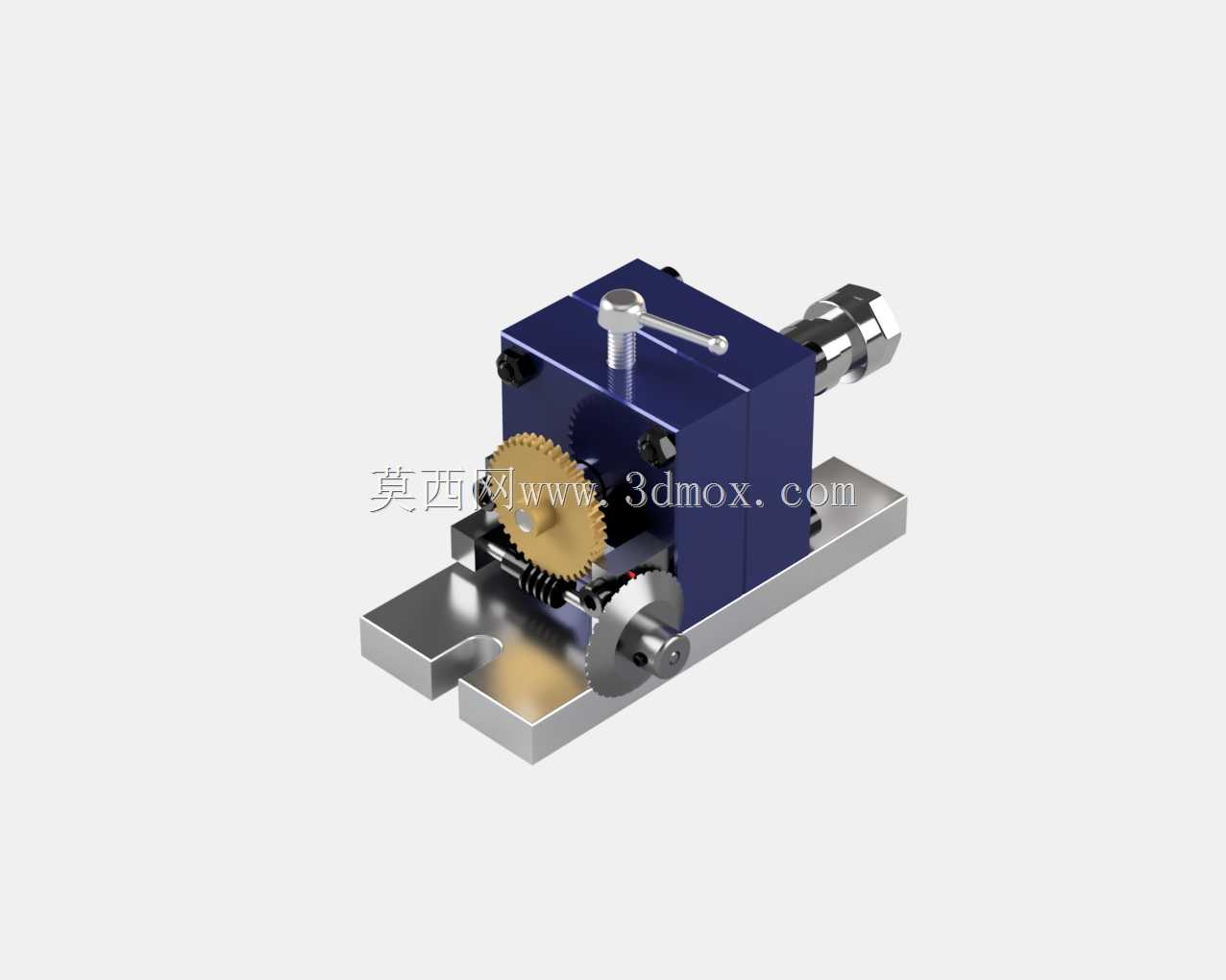

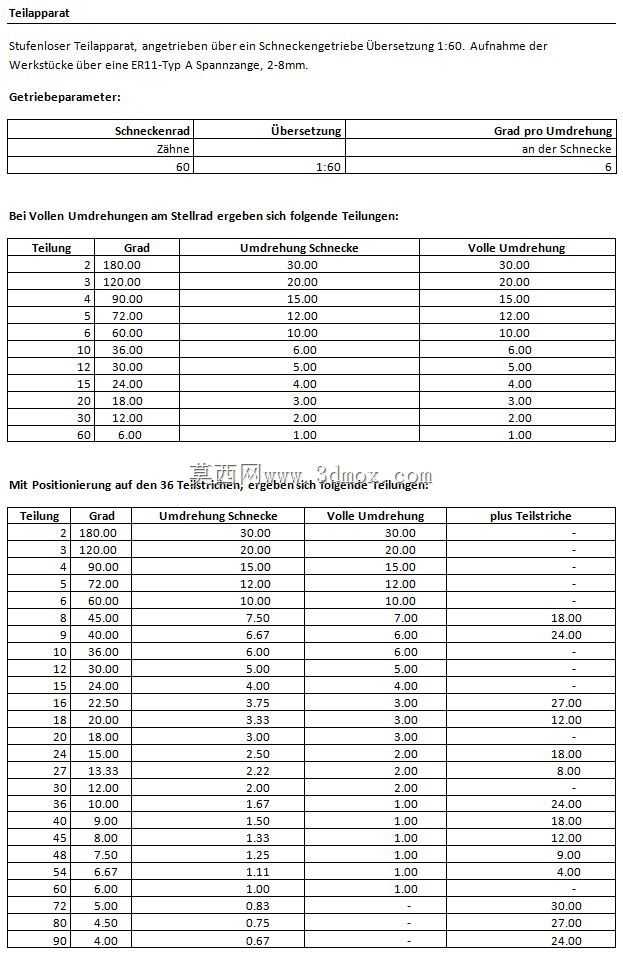

这款微型分度头是面向小型精密加工场景打造的手动分度工装，主要适配台式钻床、小型铣床、桌面级加工设备的配套装夹需求，在钟表零件加工、小型五金件二次加工、精密模具小件修配、教学实训操作等场景中有着广泛的应用空间，能够解决小型工件加工过程中需要精准等分圆周角度的核心需求，避免多次装夹带来的定位误差，提升小尺寸零件的加工精度与装夹效率。从实际用途来看，该分度头可实现工件的圆周等分定位、指定角度偏转装夹，配合加工设备完成工件上的等分孔加工、等分槽铣削、多边形轮廓加工、螺旋槽简易进给等工序，手动操作的结构设计无需外接动力源，能够灵活适配各类小型加工工位的使用需求，尤其适合小批量定制加工、样品试制等不需要高速自动化分度的作业场景，操作门槛低，定位稳定性强。在功能特性上，该分度头采用蜗轮蜗杆配合圆柱齿轮的二级减速传动结构，手动摇柄输入的动力经过齿轮组减速后传递到主轴输出端，既能够提升分度调节的精细度，避免手动操作的角度过冲问题，也能通过传动副的自锁特性保证加工过程中主轴不会发生偏转，保障加工过程的装夹刚性；设备自带的锁紧手柄可在分度到位后快速锁定主轴位置，配合底部的安装底座可直接固定在机床工作台T型槽上，装夹同轴度经过结构优化，能够保证工件装夹后的回转精度满足小型精密零件的加工公差要求。从设计思路来看，这款分度头采用紧凑化的箱体式结构设计，将所有传动部件整合在封闭的金属箱体内，既能够对传动齿轮、蜗杆蜗轮部件形成防护，避免加工过程中的切屑、切削液进入传动间隙造成部件磨损，也能提升整体结构的刚性，减少加工过程中的结构震颤；传动部件的布局经过优化，将手动操作手柄设置在箱体侧上方，符合操作人员的手动操作习惯，操作时无需俯身或过度伸展手臂，长时间操作的疲劳度更低；输出端采用标准的装夹接口设计，可配套不同规格的卡盘使用，适配不同直径的小型工件装夹需求。在外形尺寸与安装边界上，该分度头整体采用小型化设计，整体占地面积不足普通标准分度头的三分之一，底座安装孔位的间距适配小型机床工作台的T型槽标准间距，安装时无需额外制作过渡连接板，可直接通过螺栓固定在工作台面上；整体高度控制在低位区间，安装后不会超出小型加工设备的主轴行程范围，能够保证加工刀具的有效行程覆盖工件的加工区域，主轴中心高与常见小型台钻、桌面铣床的工作台中心高匹配，装夹工件后无需额外调整设备高度即可开展加工作业，设备整体重量较轻，可根据加工需求快速在不同工位间转移安装，适配灵活多变的小型加工场景需求。
