带旋转轴的数控等离子切割加工设备

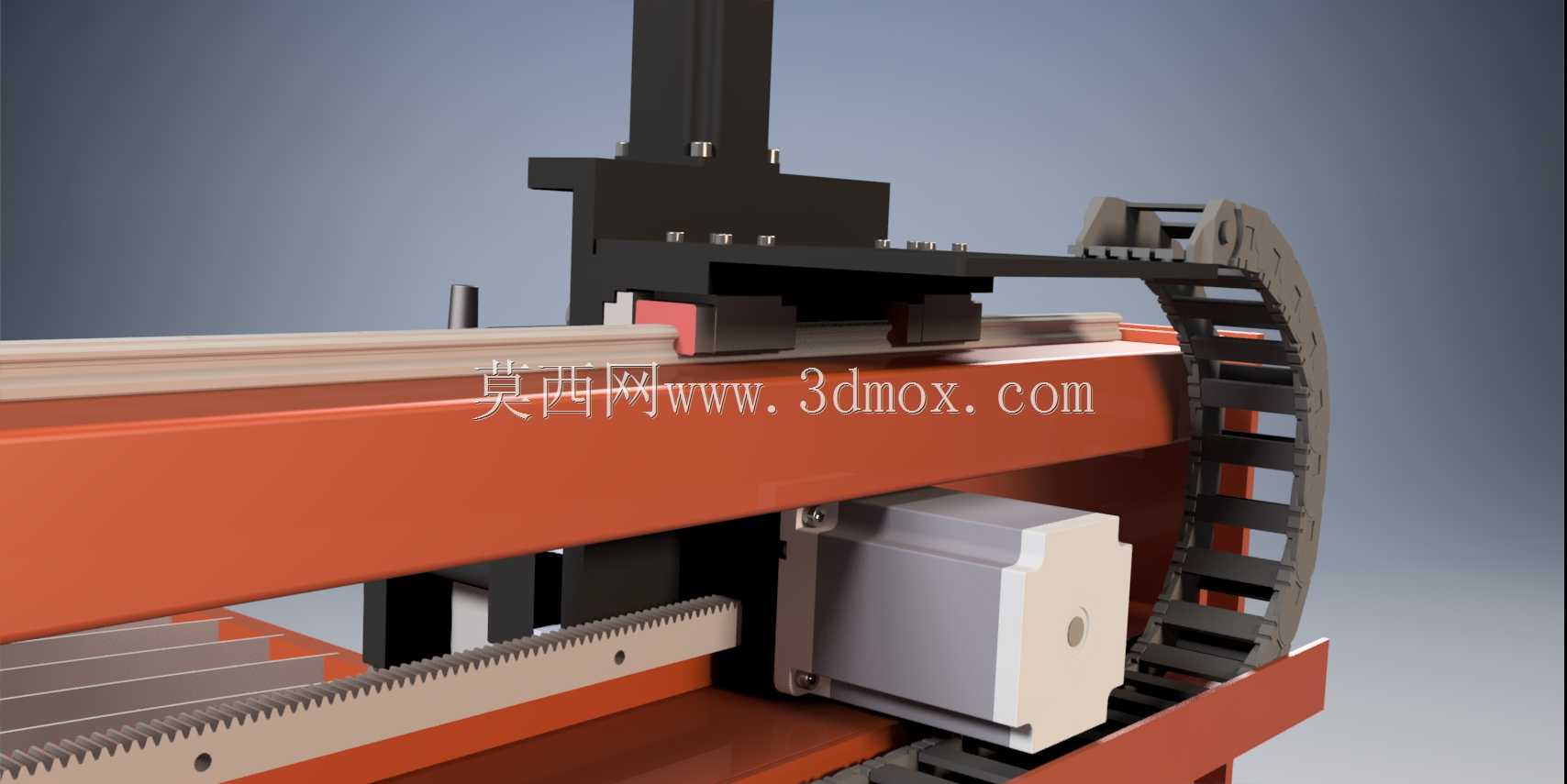

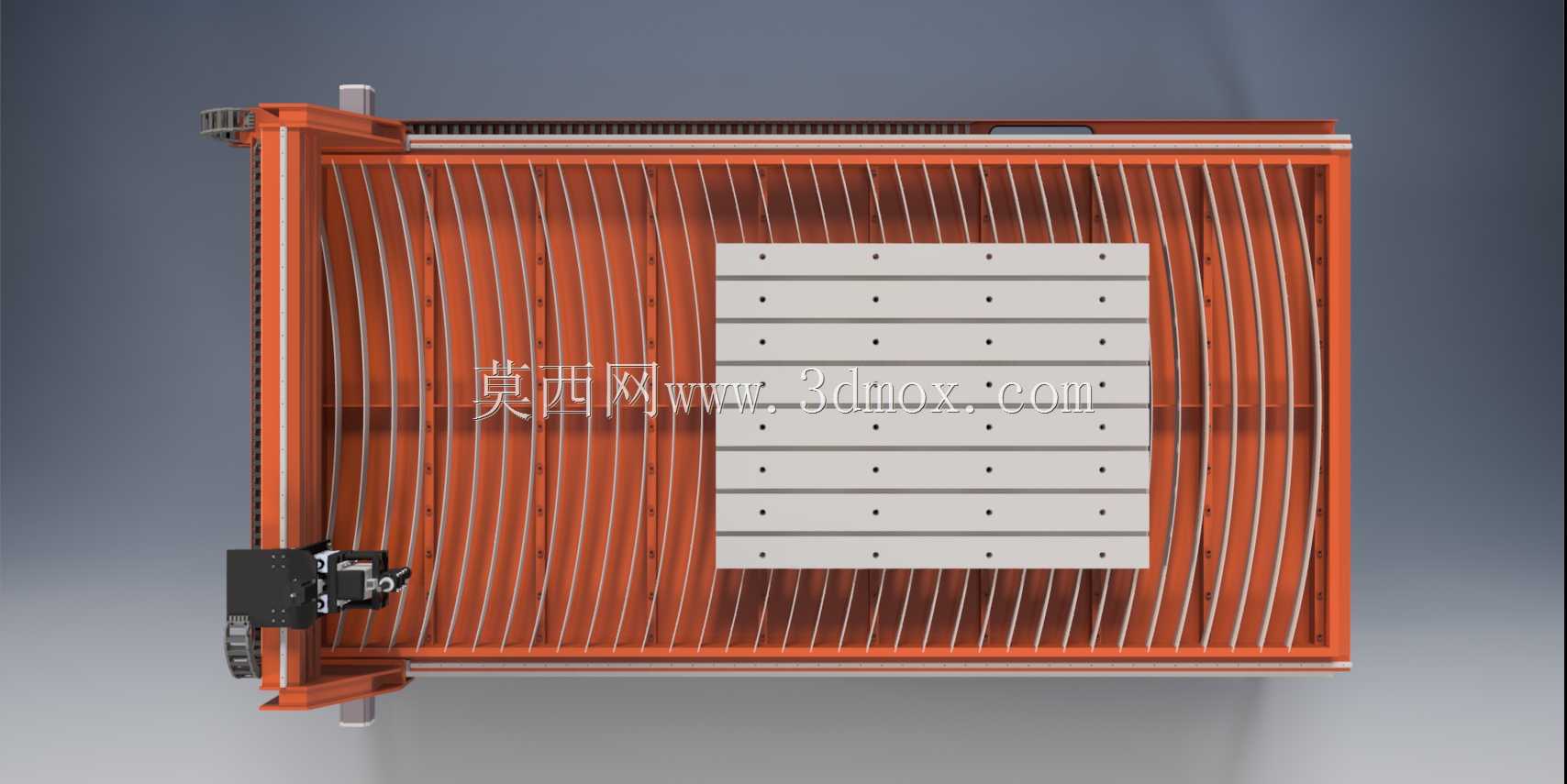

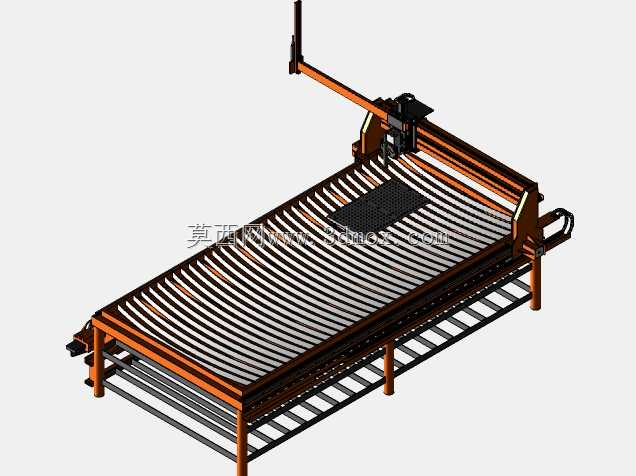

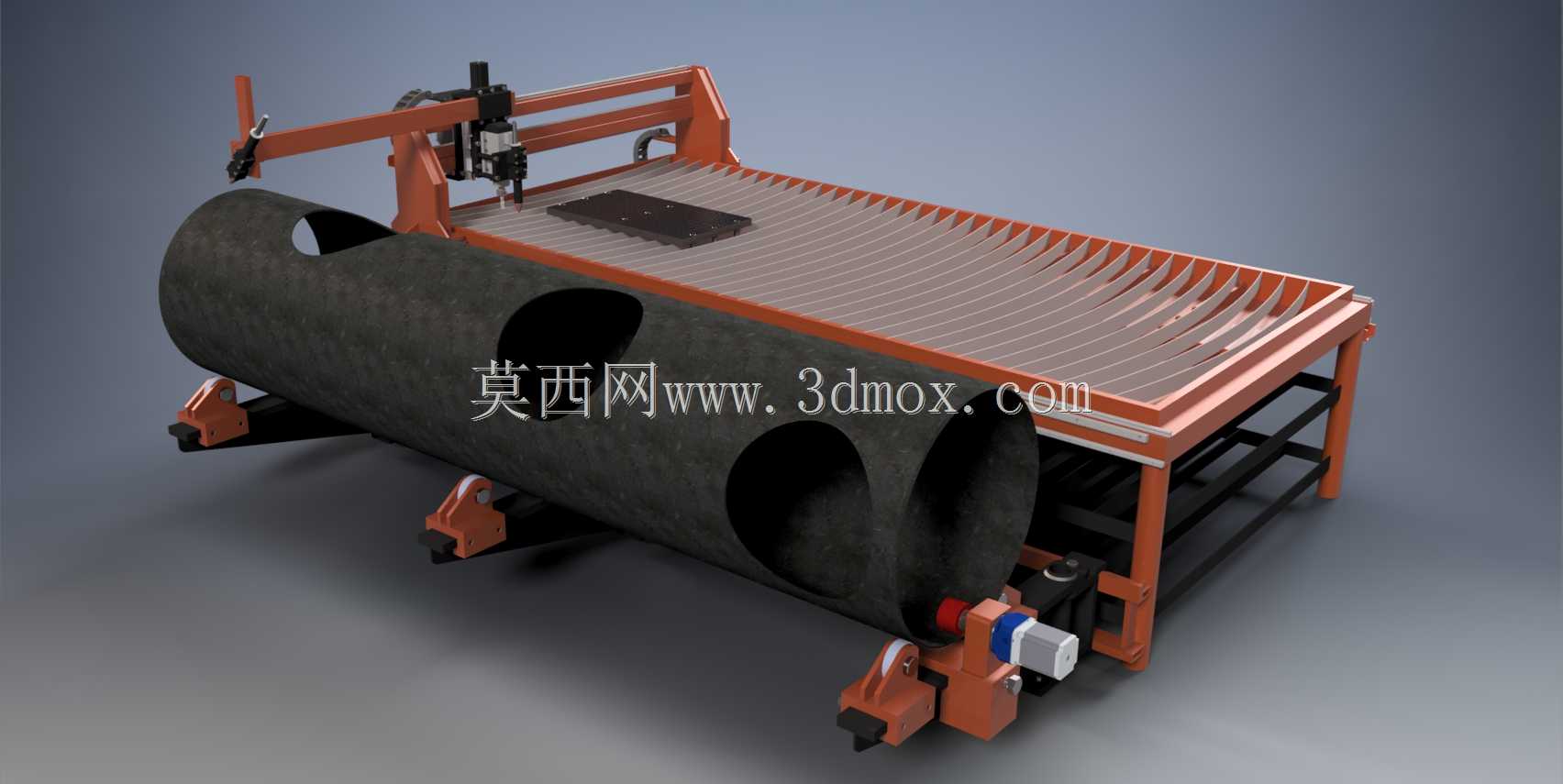

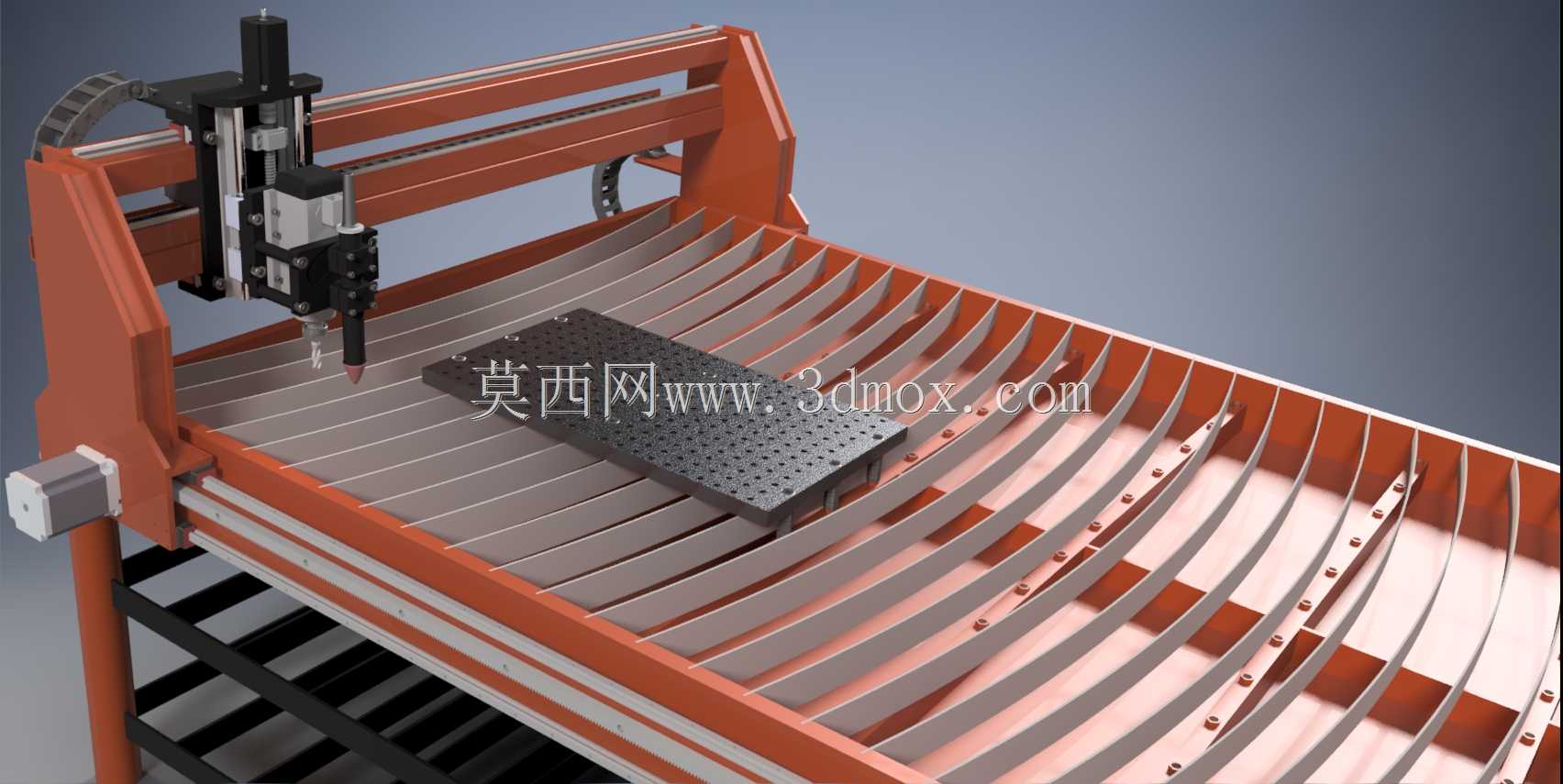

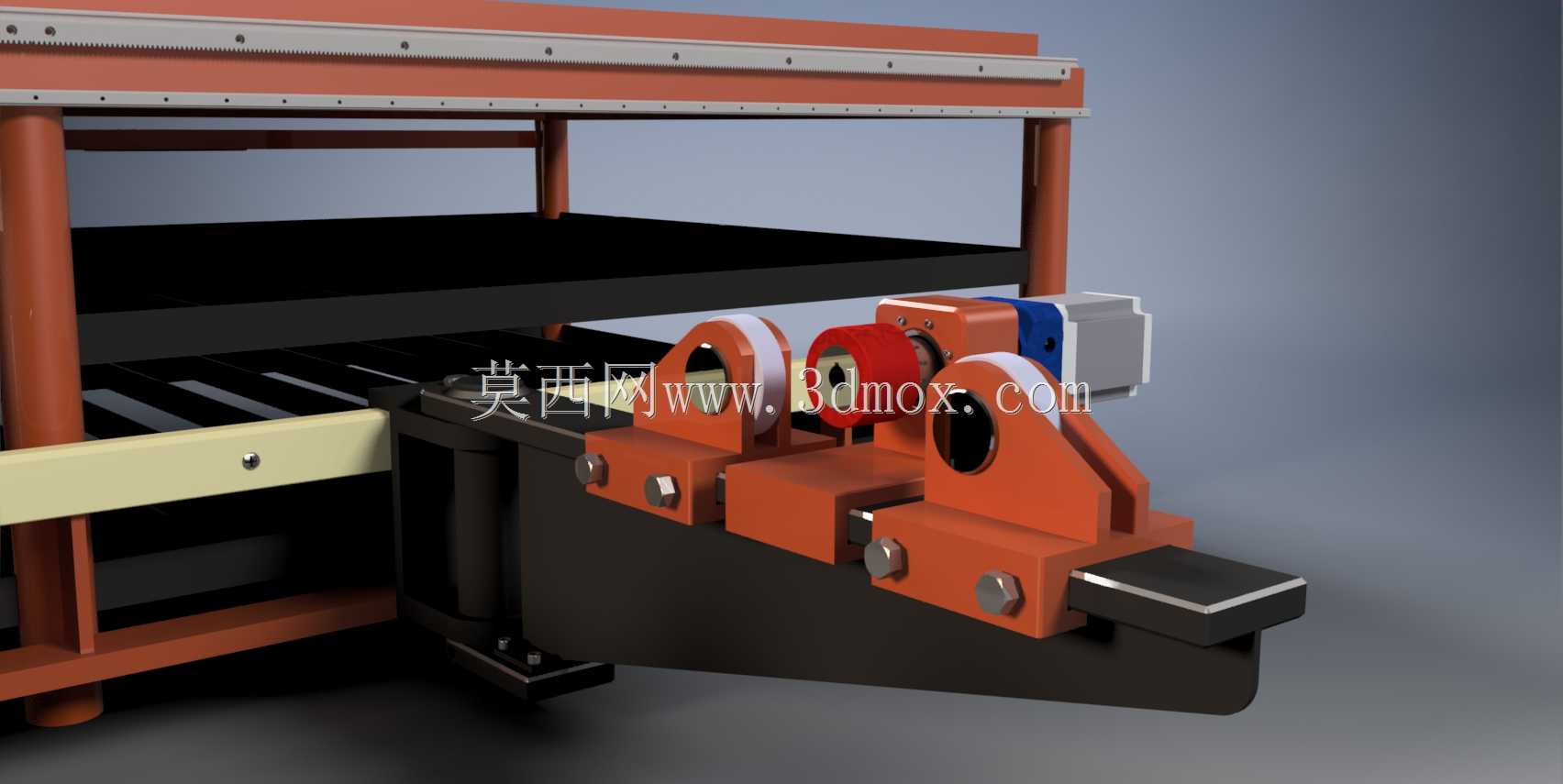

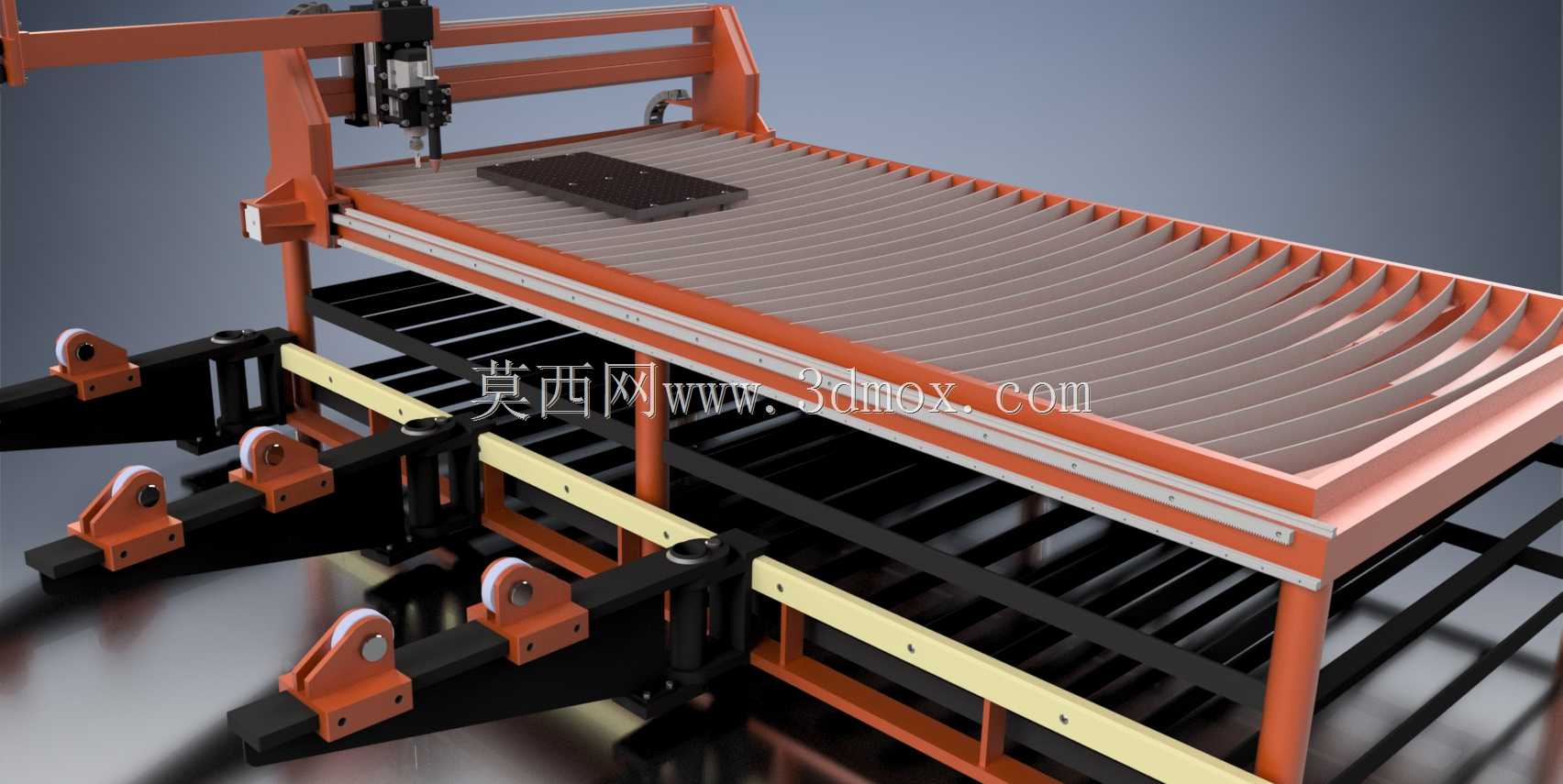

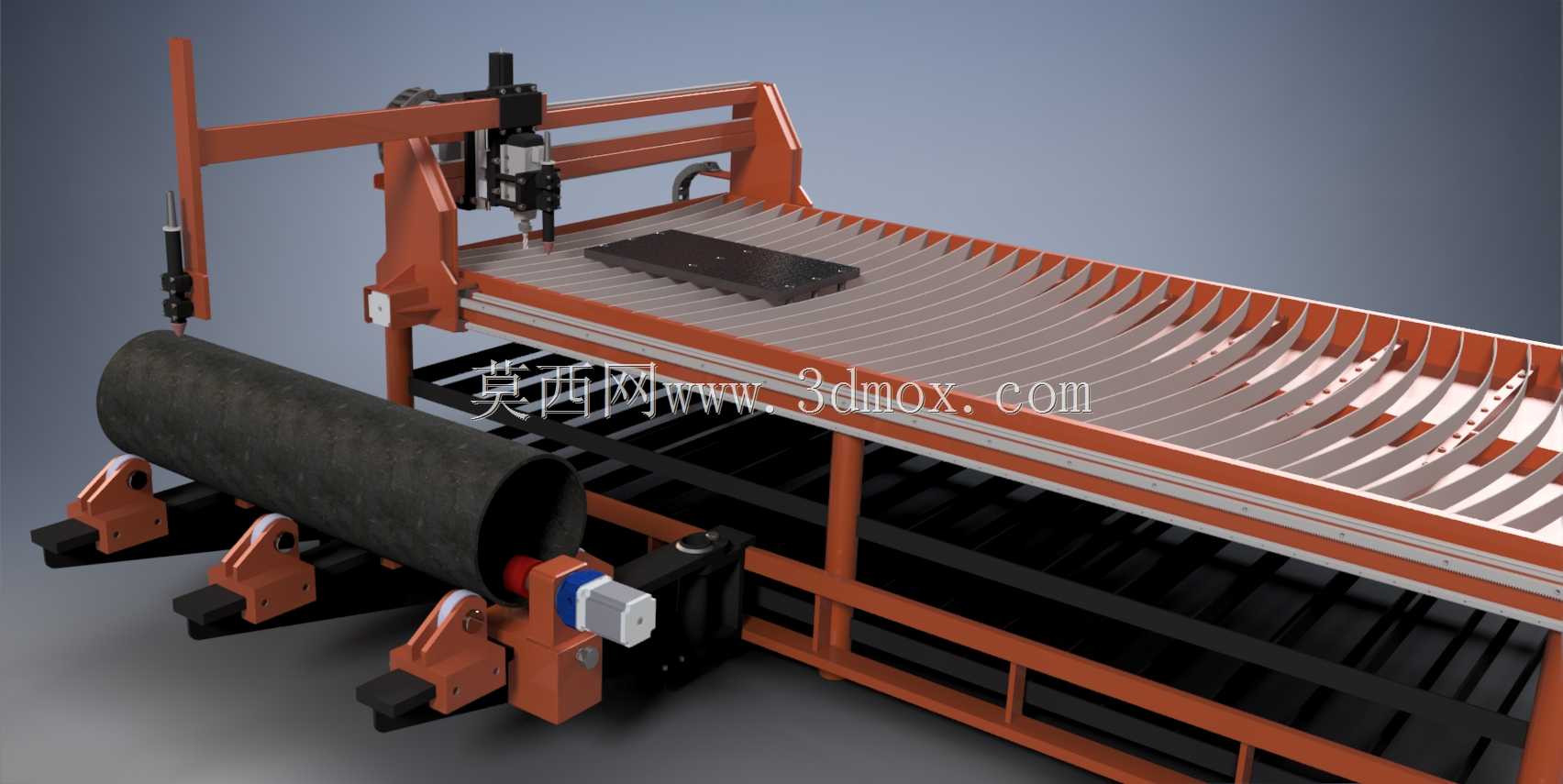

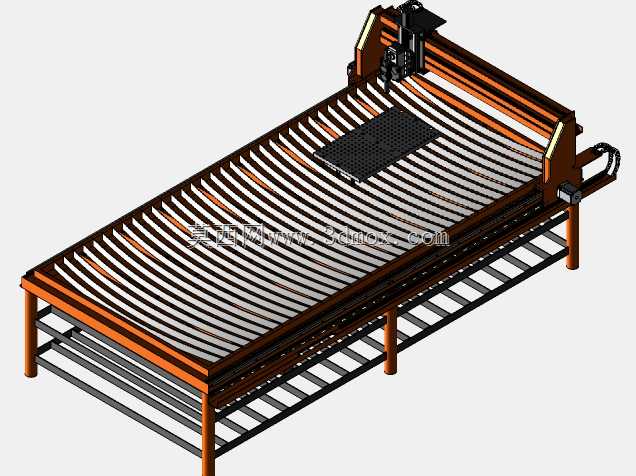

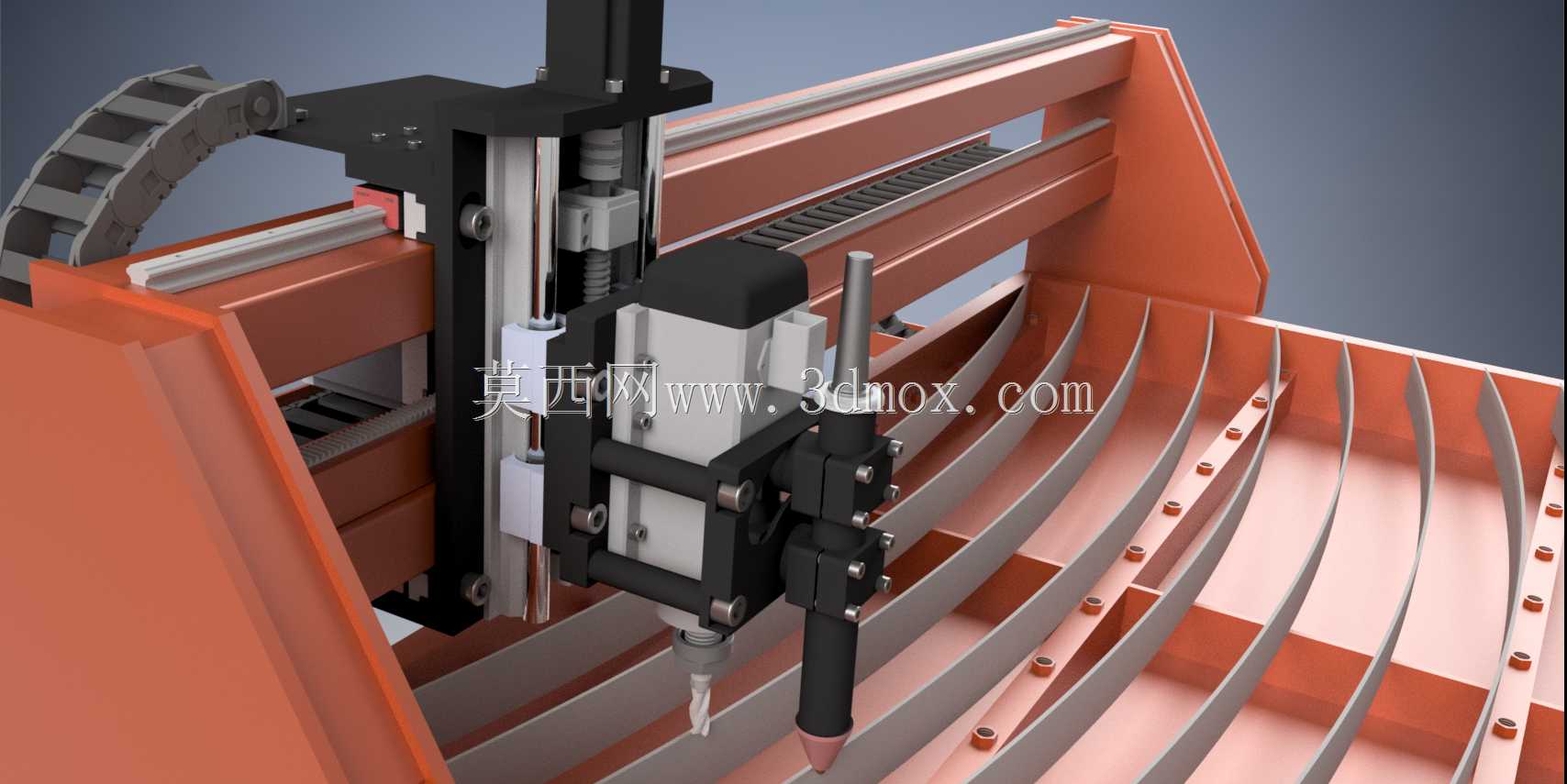

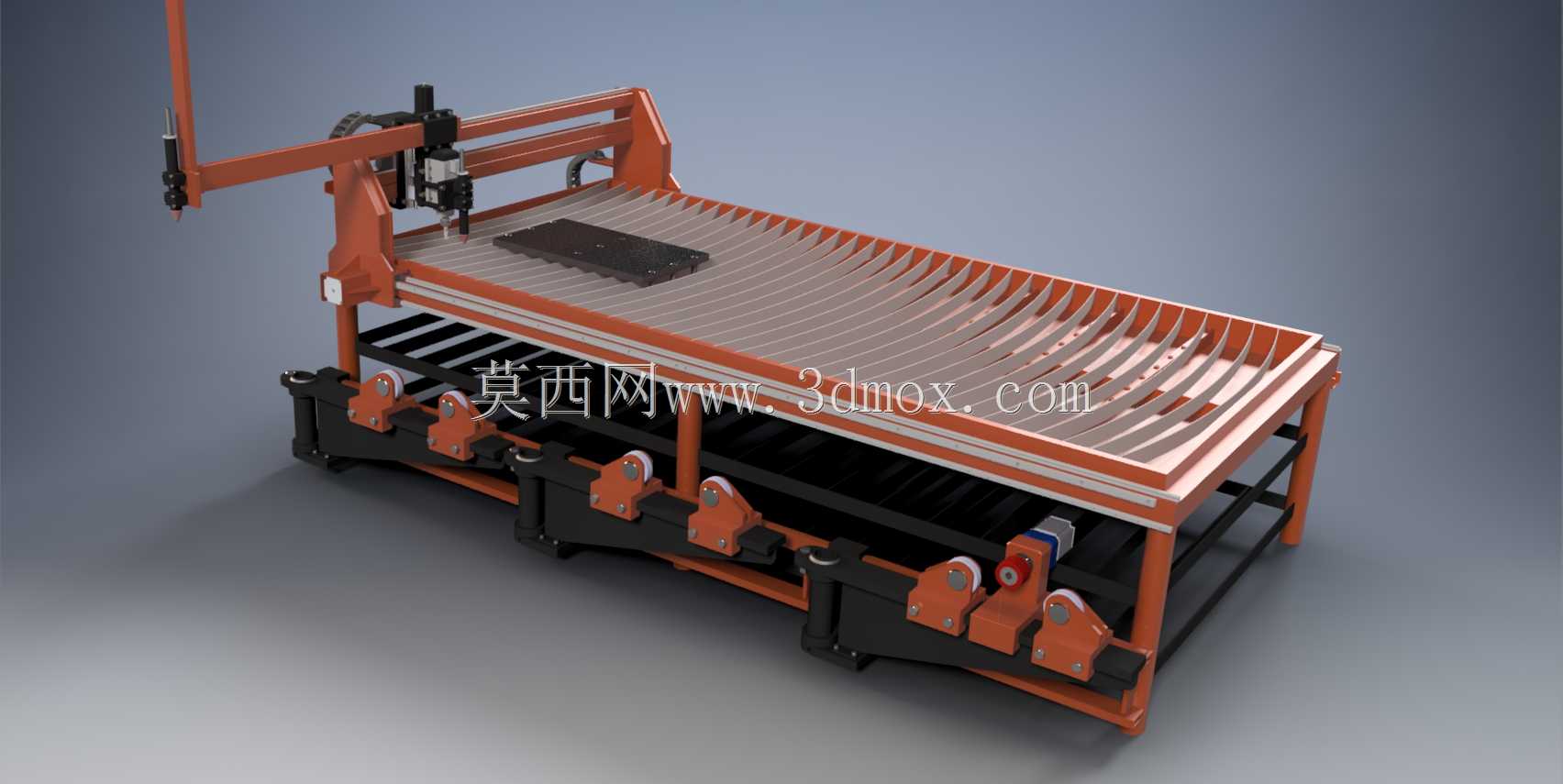

这款设备面向金属板材与型材加工场景设计，可覆盖五金加工、广告标识制作、小型钢结构件生产、通风管道加工等多类作业需求，既能够完成常规平面金属板材的异形轮廓切割、开孔、坡口加工，也可适配圆柱形管材的相贯线切割、圆周开孔、分段截断等特殊加工任务，解决了传统单一切割设备无法兼顾板件与圆管加工的痛点，适配中小批量多品类的金属加工生产场景，无需额外配置专用管材切割设备即可完成复合加工需求。设备主体采用框架式焊接机架结构，主工作台采用格栅式承托结构，切割作业产生的熔渣可直接通过格栅间隙落入下方集渣区域，便于日常作业后的废料清理，同时格栅结构可减少切割过程中板材背面的熔渣粘附，降低后续工件打磨的工作量。工作台配备可拆卸的T形槽工装固定结构，搭配专用螺纹插座可快速适配不同规格的工件夹具，无论是整张标准尺寸金属板材，还是小型异形加工件，都可通过T形槽搭配压块实现快速装夹固定，避免切割过程中工件移位影响加工精度。设备的切割执行端搭载磁性分离附件，支持割炬进行45度角度调节，可实现从工件中间位置向左右两侧的拓展切割作业，同时主轴组件可适配高转速风冷切削主轴，满足部分轻量铣削加工需求，实现切割、铣削工序的一机复用，减少工件二次装夹的定位误差。X轴与Y轴传动部位采用双重线性轨道设计，大幅提升传动结构的刚性，可承受高速运行过程中的载荷波动，保证长时间运行下的加工精度稳定性；Z轴组件将驱动步进电机居中布置，在Y轴全行程移动过程中可提供均衡的扭矩输出，避免单侧受力带来的传动偏磨问题。设备搭载的第四轴旋转夹持机构，可适配一定直径范围内的圆管装夹，夹持机构支持无级调节，无需更换夹具即可适配不同管径的管材加工需求；在不进行圆管加工时，第四轴组件可自行折叠收纳，减少设备额外占用的车间空间，适配不同加工阶段的场地使用需求。设备整体安装边界充分考虑中小加工车间的布局需求，机架底部预留地脚调节结构，可适配不平整的车间地面安装，无需额外制作专用安装基础，设备到位后完成水平调节即可通电投入使用，降低前期安装部署的成本与周期。
