2.2kW水冷主轴固定Z轴数控铣床

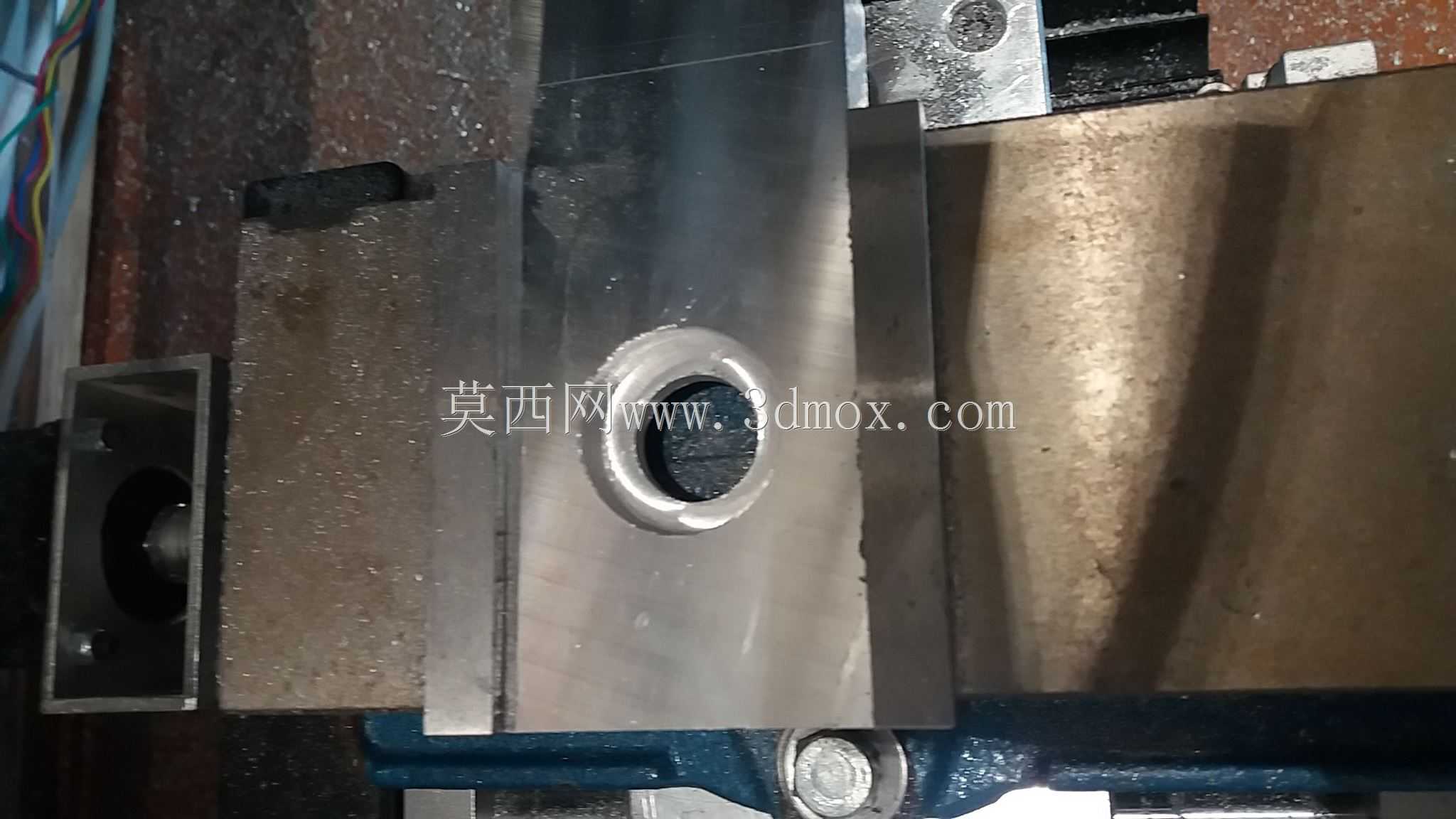

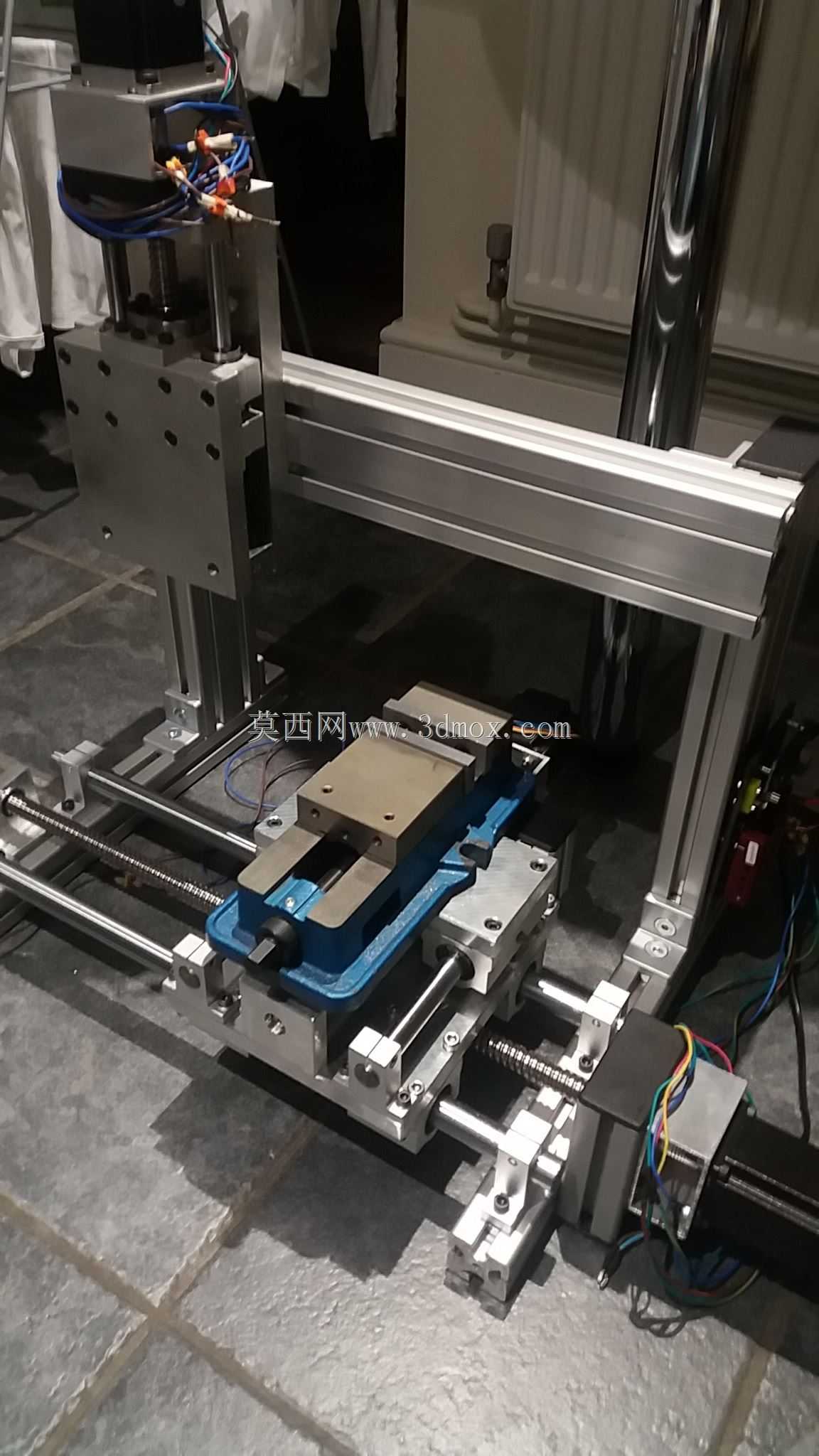

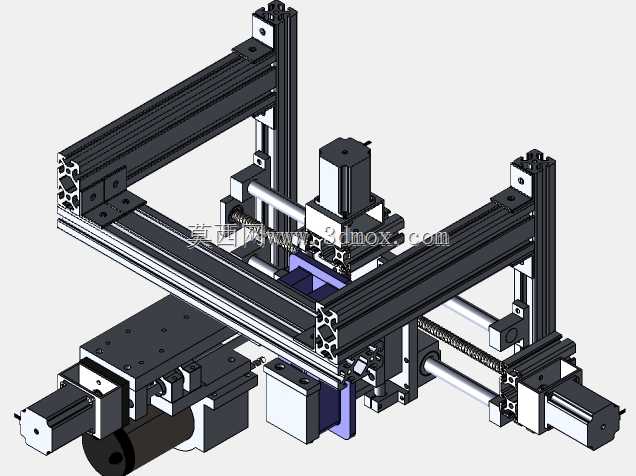

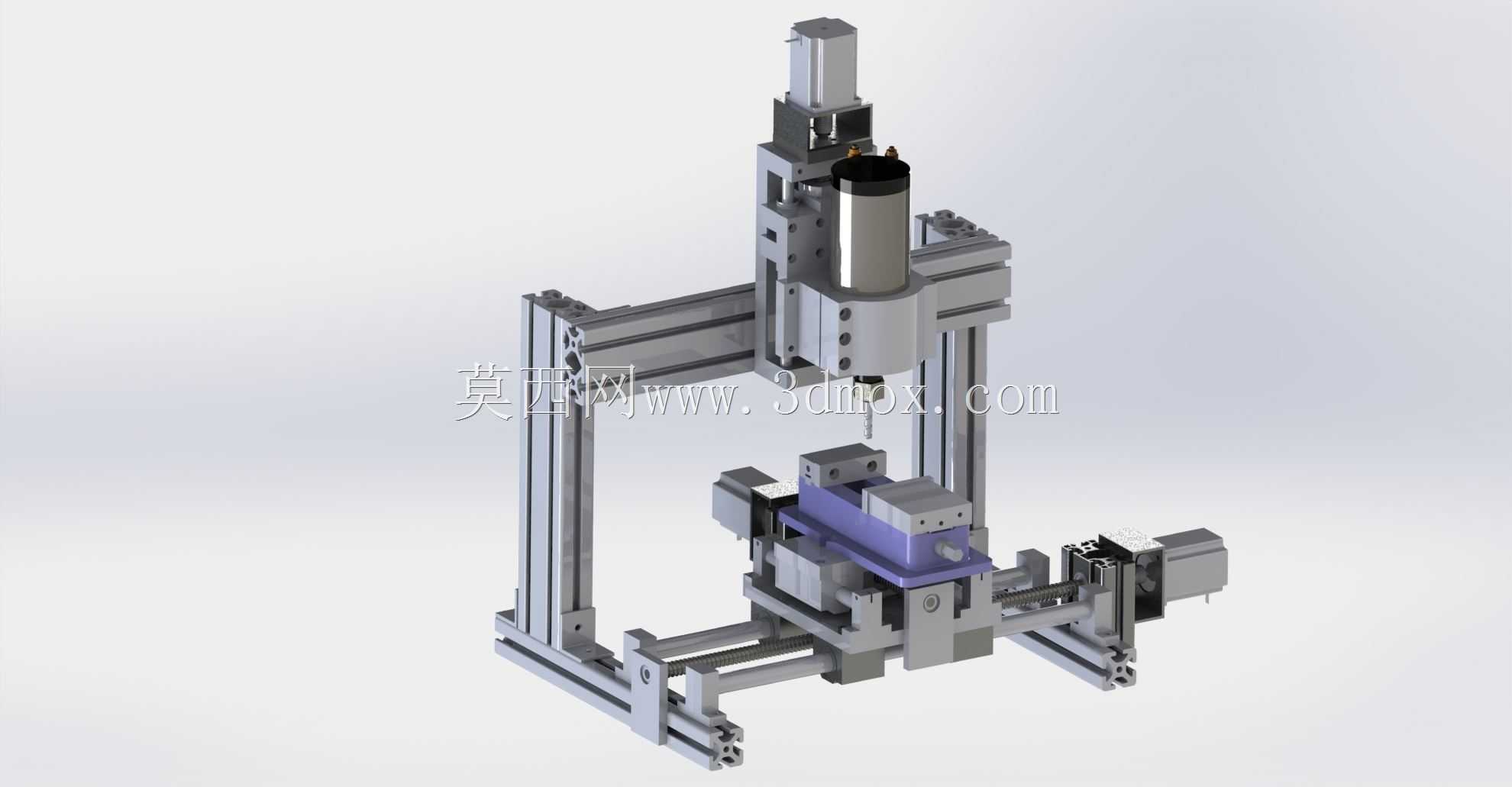

这款固定Z轴结构的数控铣床，主要面向小型精密零件加工场景，可覆盖小批量五金零件铣削、塑料件型腔加工、软金属材料雕刻、教学实训演示、个人DIY零件制作等多元应用场景，能够在小型加工工坊、职业院校实训车间、个人工作室等场地稳定作业，完成平面铣削、沟槽加工、简单曲面成型、钻孔攻丝等常规机加工工序，适配铝、铜、亚克力、PVC、密度板等多种常见加工材料，满足日常小型零件的加工精度需求。设备采用固定Z轴的结构设计思路，区别于传统Z轴随动的龙门铣床结构，将Z轴主轴组件固定在龙门横梁的安装位上，通过下方工作台的X、Y向移动配合Z轴的上下进给完成切削动作，这种设计大幅提升了Z轴的整体刚性，减少了主轴悬臂带来的切削震颤问题，在同等加工参数下能够获得更优的表面加工质量，同时降低了Z轴传动组件的负载，延长传动部件的使用寿命。动力配置上搭载2.2kW国产水冷主轴，配套HY-VFD变频驱动单元，水冷散热结构能够让主轴在长时间高转速运行时保持稳定的工作温度，避免过热导致的主轴精度衰减，变频驱动可实现转速的无级调节，适配不同材料、不同刀具的切削线速度要求，从低速大扭矩切削到高速精雕作业都能适配。整机机架采用工业铝型材拼接组装，铝型材的标准化槽道设计方便各传动组件、限位部件、防护附件的安装调整，也便于后期根据加工需求拓展辅助工装、吸尘装置、冷却管路等附加配件，机架的拼接结构也降低了整机的装配难度，各轴的传动组件均安装在铝型材的基准槽道内，能够保证传动的直线度与平行度要求。外形尺寸上属于小型桌面级加工设备，整体占地面积不足两平方米，安装时仅需要稳固的水平工作台面即可放置，不需要额外做地基固定，设备的操作维护空间预留充足，正面即可完成刀具更换、工件装夹、参数调整等日常操作，各轴的行程覆盖小型零件的常规加工尺寸范围，固定Z轴的结构也让设备的整体高度控制在合理范围内，适配常规车间的层高要求，不会出现安装空间受限的问题。设备的各轴进给采用线性导轨配合传动组件的结构，保证进给运动的平稳性，重复定位精度能够满足小型精密零件的加工要求，主轴的安装端面与工作台面的垂直度经过结构设计保证，减少铣削时的让刀问题，工作台采用标准T型槽结构，方便通用夹具、定制工装的快速装夹固定，能够适配不同外形的工件装夹需求。
