LED灯SMT产线输送回流设备结构

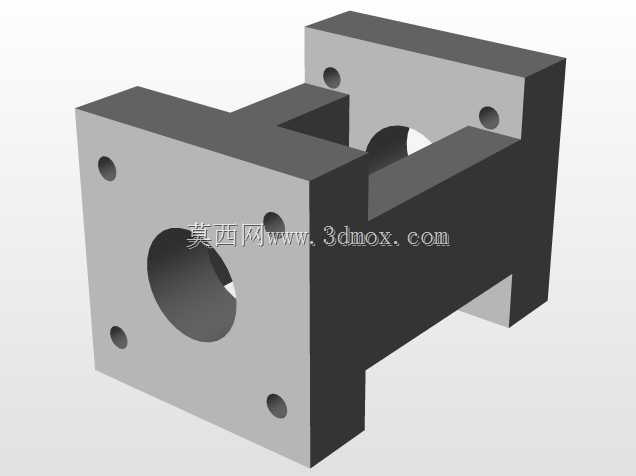

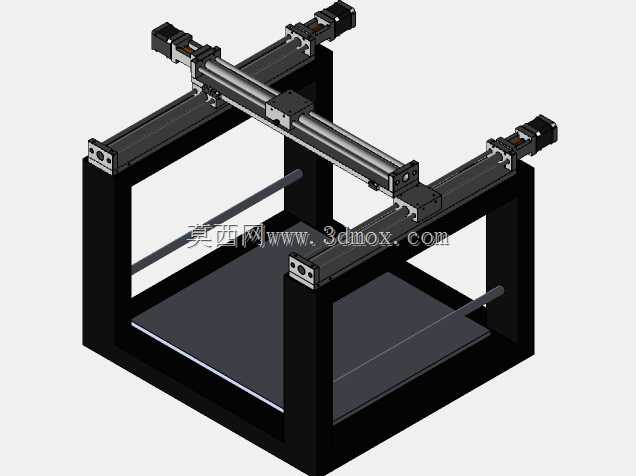

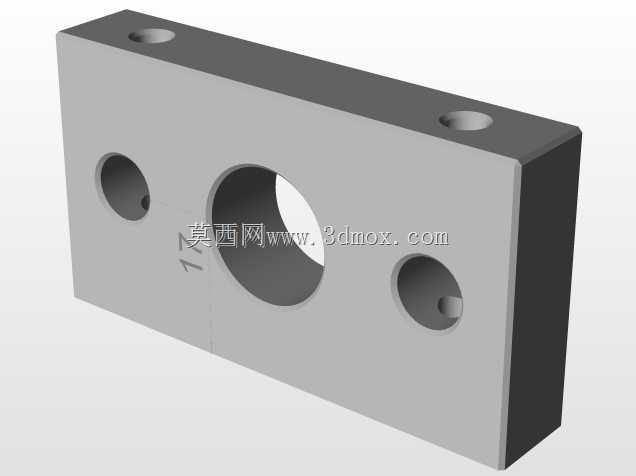

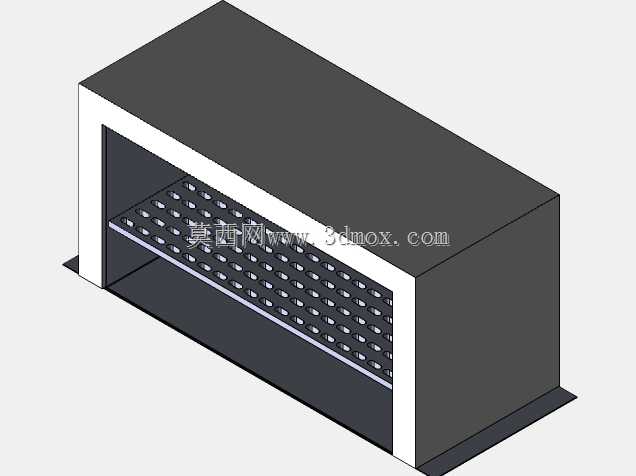

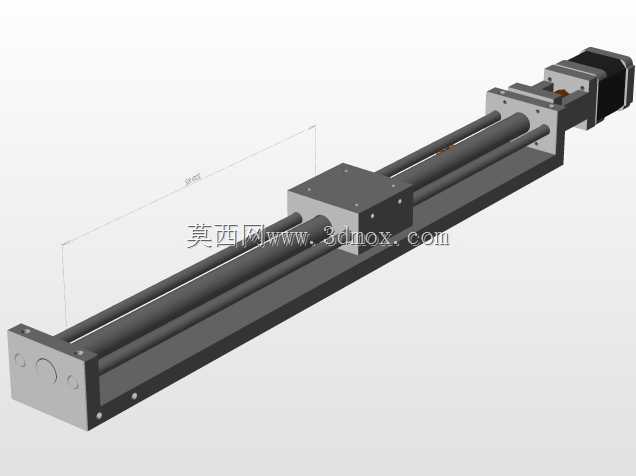

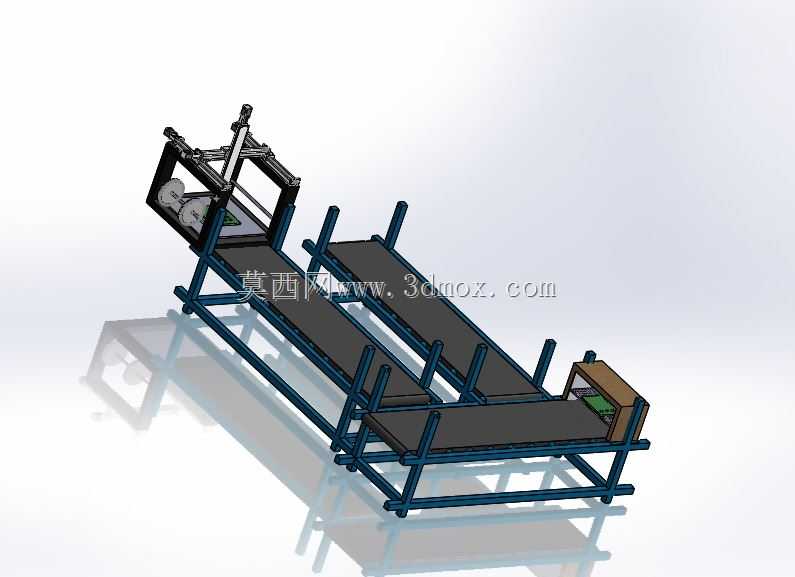

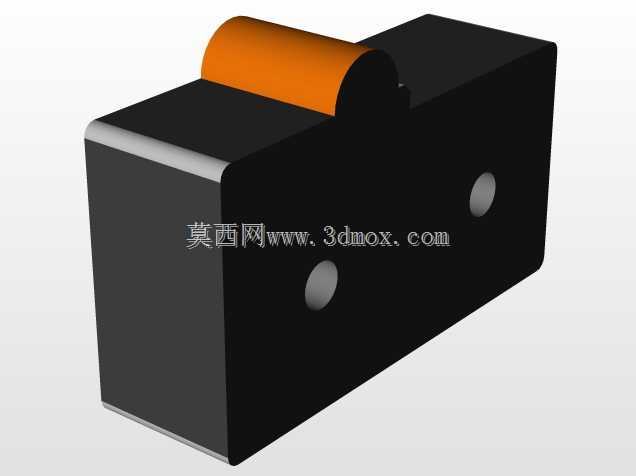

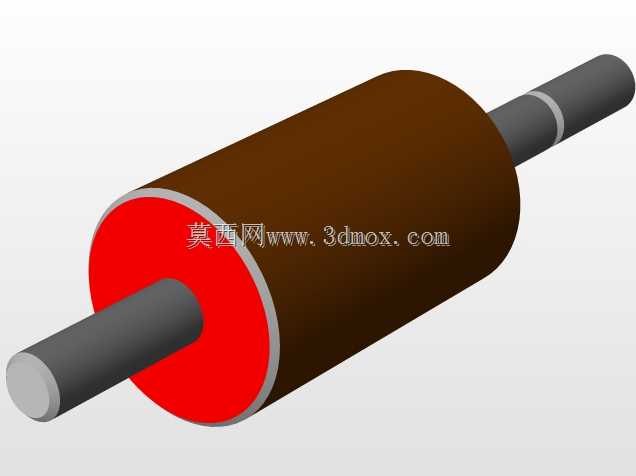

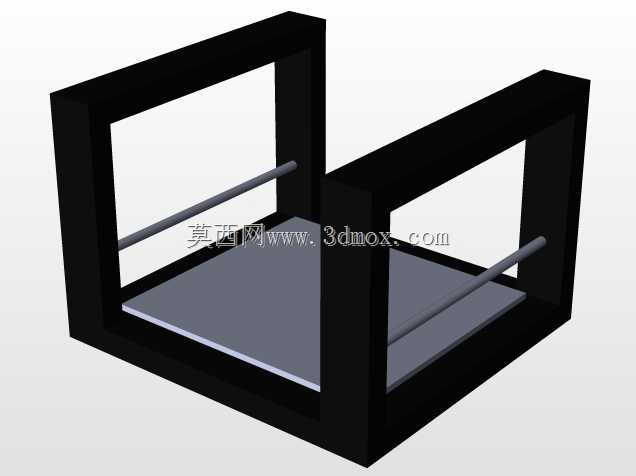

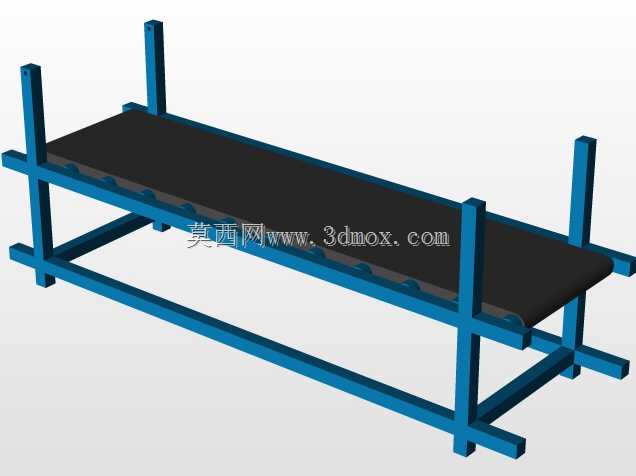

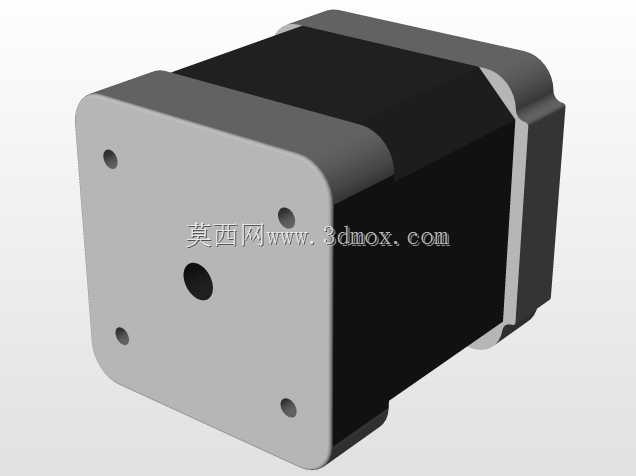

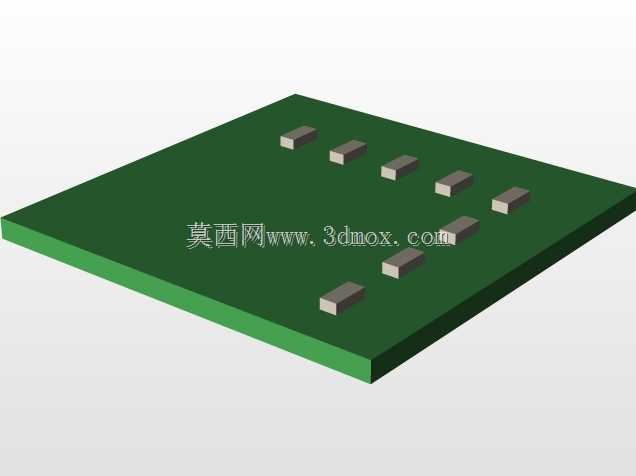

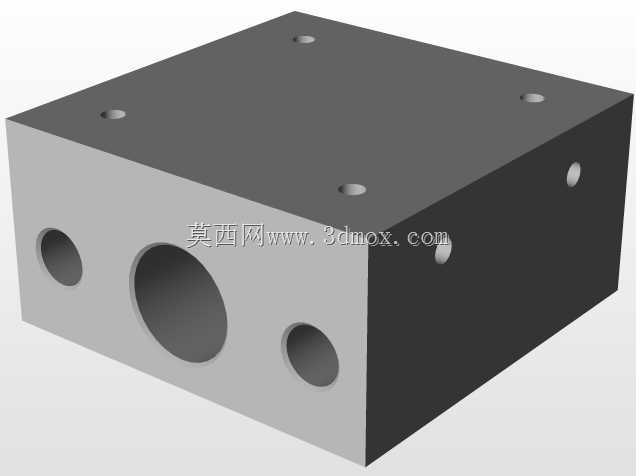

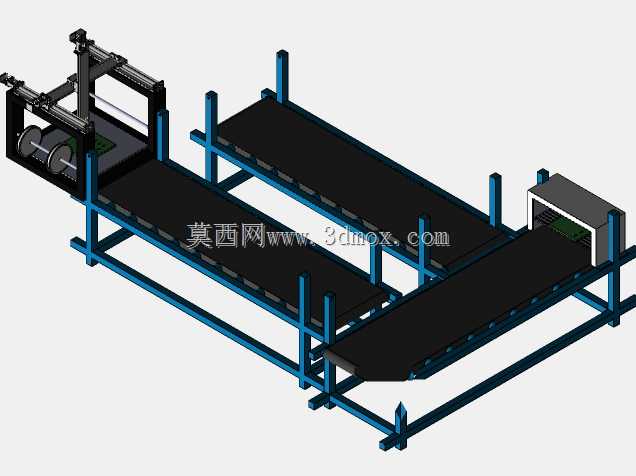

该套设备主要面向小型LED照明产品的表面贴装生产场景，适配小批量、多规格LED灯板的生产作业需求，可完成灯板从元件贴装工位到回流焊接工位的全自动输送衔接，替代传统人工转运带来的板件磕碰、元件偏移、生产节拍紊乱等问题，在中小型电子加工车间、LED产品试制产线中具备较强的适配性。设备整体采用三段式平行输送布局，进料段对接元件挑选与放置工位，承接完成元件预贴装的LED灯板，中段为长距离平稳输送段，预留足够的工位扩展空间，可根据生产需求追加检测、补件等辅助工位，出料段直接对接回流炉入口，将灯板平稳送入焊接温区，全程无需人工干预板件流转。设备机架采用标准工业型材搭建，整体结构轻量化且刚性充足，支腿位置预留水平调节脚轮安装位，可根据车间实际布局调整设备摆放角度与水平度，适配不同场地的安装边界，输送面高度可根据对接的贴装设备、回流炉进料口高度做±50mm范围的微调，无需额外制作转接平台。输送皮带采用防静电耐磨材质，避免输送过程中产生静电击穿LED灯珠元件，皮带两侧设置可调式挡边结构，可根据不同尺寸的LED灯板调整挡边间距，适配宽度在50mm到300mm之间的各类板件输送需求，输送速度采用无级调速设计，可根据不同产品的焊接工艺要求、贴装节拍调整流转速度，匹配整条产线的生产节奏。设备两端的驱动与张紧结构采用模块化设计，日常维护时可快速拆卸更换易损部件，进料端设置的定位挡块可保证灯板进入输送线时位置统一，避免板件偏斜导致进入回流炉时卡板，出料端设置的导向结构可让灯板平稳过渡进入回流炉网带，消除衔接位置的高度差带来的板件跳动问题。整套设备的设计思路围绕小型LED产品SMT生产的柔性化需求展开，摒弃了大型SMT产线的冗余功能，在保证核心输送衔接功能稳定的前提下，压缩设备整体占地面积，降低产线搭建成本，适合初创型电子加工企业、产品研发打样车间使用，可有效提升小批量LED产品的生产一致性，减少人工转运环节的不良品率。
