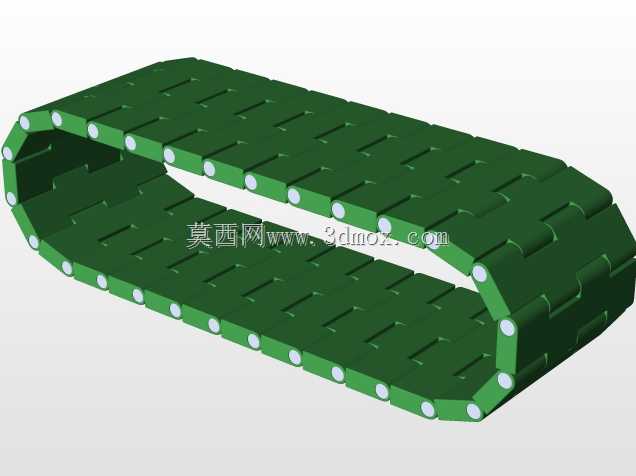

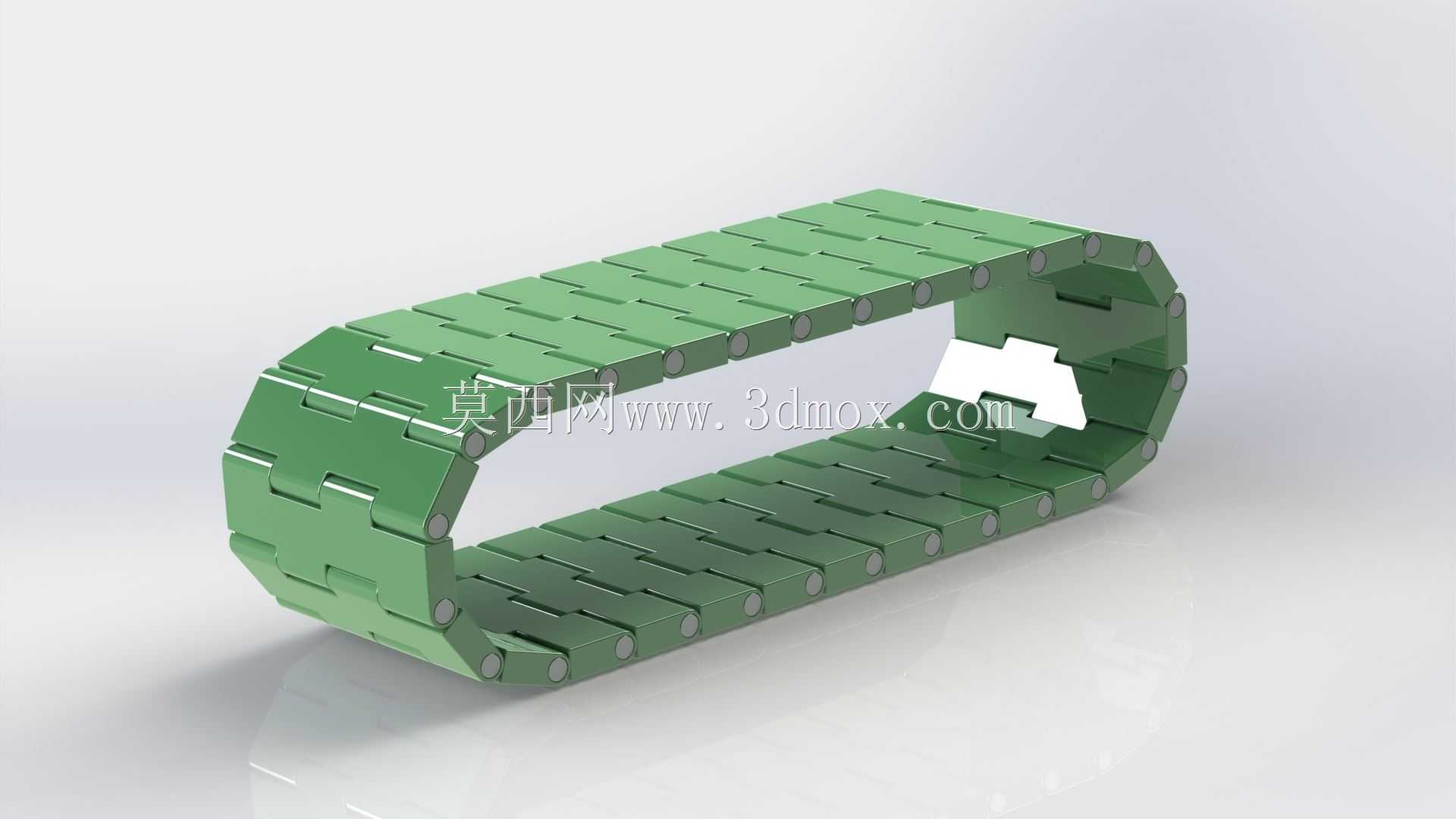

封闭式链板输送带结构三维设计

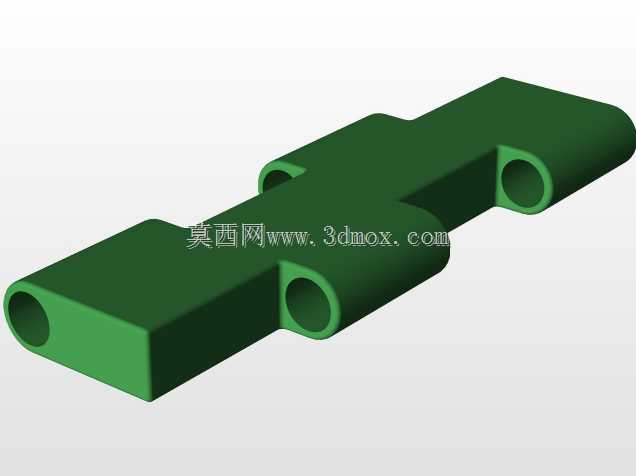

这款链板结构的输送带，主要应用于各类生产制造场景的物料连续输送环节，覆盖轻工包装、食品加工、电子元器件组装、小型五金件加工等多个生产场景，可承载规则或不规则的中小型工件，在不同工序间完成平稳的物料转运，适配生产流水线的连续作业需求，也可单独作为物料中转输送单元嵌入现有生产布局中。从实际用途来看，该输送带可根据生产现场的布局需求调整环形回路的长度与转弯半径，既可以完成水平方向的直线输送，也能适配小幅度的坡度输送场景，链板表面平整光滑，不会对输送的工件表面造成刮擦损伤，封闭式的链板拼接结构可避免细小工件、碎屑卡入输送间隙，降低设备运行过程中的卡滞故障概率。在功能特性上，该输送带采用模块化链板拼接设计，每一块链板单元都通过侧边的铰接销轴与相邻单元连接，可灵活完成环形回转动作，运行过程中链板之间贴合紧密，承载面平整连续，承重能力优于普通皮带输送结构，可承载一定重量的金属工件、包装成品，运行过程噪音低，传动平稳，不会出现皮带输送常见的跑偏、打滑问题。设计思路上，这款输送带优先考虑了设备的易维护性与场景适配性，链板单元采用统一规格的模块化设计，单块链板出现磨损时可单独拆卸更换，无需整体更换整条输送带来降低维护成本；铰接位置的销轴做了限位设计，避免链板运行过程中出现横向窜动，保证输送面的整体平整度；环形回转端的弧度经过反复校核，保证链板在回转过程中无卡滞、无硬性摩擦，延长整体使用寿命。从安装边界来看，该输送带的宽度可根据输送物料的尺寸调整链板单元的拼接数量，整体环形长度可根据生产现场的工位间距灵活增减链板数量，两端的驱动与从动辊轴安装位预留了标准的安装孔位，可直接适配常规的输送支架安装尺寸，无需额外做复杂的安装适配改造，设备底部预留了张紧机构的安装空间，可在长期使用出现链板松动时快速调整张紧度，保证设备运行的稳定性。
